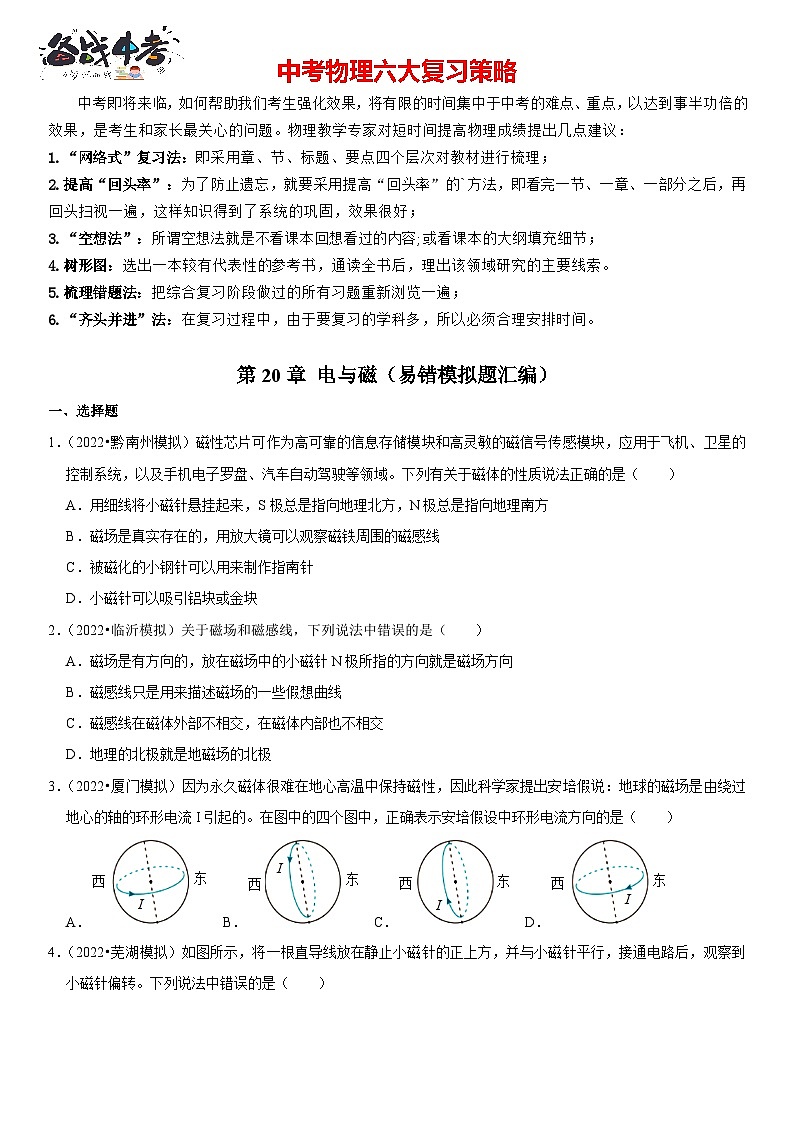

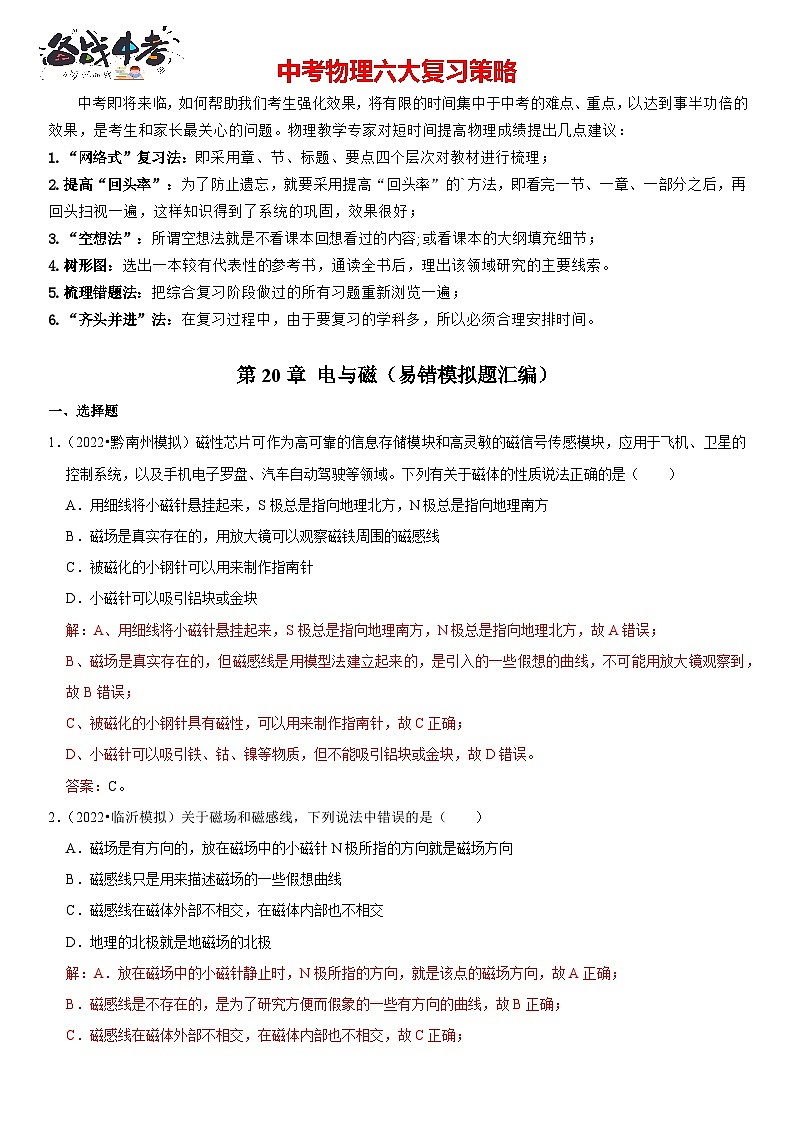

第20章 电与磁（易错模拟题汇编）
一、选择题
1．（2022•黔南州模拟）磁性芯片可作为高可靠的信息存储模块和高灵敏的磁信号传感模块，应用于飞机、卫星的控制系统，以及手机电子罗盘、汽车自动驾驶等领域。下列有关于磁体的性质说法正确的是（ ）
A．用细线将小磁针悬挂起来，S极总是指向地理北方，N极总是指向地理南方
B．磁场是真实存在的，用放大镜可以观察磁铁周围的磁感线
C．被磁化的小钢针可以用来制作指南针
D．小磁针可以吸引铝块或金块
解：A、用细线将小磁针悬挂起来，S极总是指向地理南方，N极总是指向地理北方，故A错误；
B、磁场是真实存在的，但磁感线是用模型法建立起来的，是引入的一些假想的曲线，不可能用放大镜观察到，故B错误；
C、被磁化的小钢针具有磁性，可以用来制作指南针，故C正确；
D、小磁针可以吸引铁、钴、镍等物质，但不能吸引铝块或金块，故D错误。
答案：C。
2．（2022•临沂模拟）关于磁场和磁感线，下列说法中错误的是（ ）
A．磁场是有方向的，放在磁场中的小磁针N极所指的方向就是磁场方向
B．磁感线只是用来描述磁场的一些假想曲线
C．磁感线在磁体外部不相交，在磁体内部也不相交
D．地理的北极就是地磁场的北极
解：A．放在磁场中的小磁针静止时，N极所指的方向，就是该点的磁场方向，故A正确；
B．磁感线是不存在的，是为了研究方便而假象的一些有方向的曲线，故B正确；
C．磁感线在磁体外部不相交，在磁体内部也不相交，故C正确；

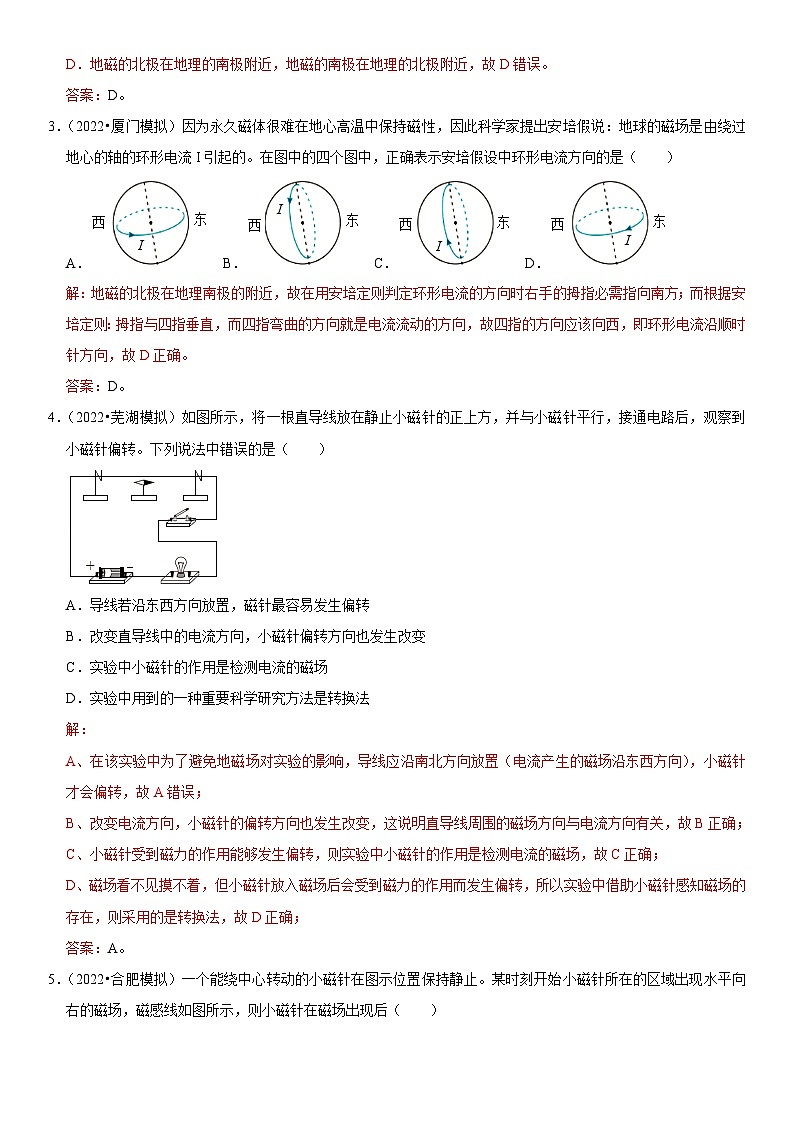

D．地磁的北极在地理的南极附近，地磁的南极在地理的北极附近，故D错误。
答案：D。
3．（2022•厦门模拟）因为永久磁体很难在地心高温中保持磁性，因此科学家提出安培假说：地球的磁场是由绕过地心的轴的环形电流I引起的。在图中的四个图中，正确表示安培假设中环形电流方向的是（ ）
A． B． C． D．
解：地磁的北极在地理南极的附近，故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西，即环形电流沿顺时针方向，故D正确。
答案：D。

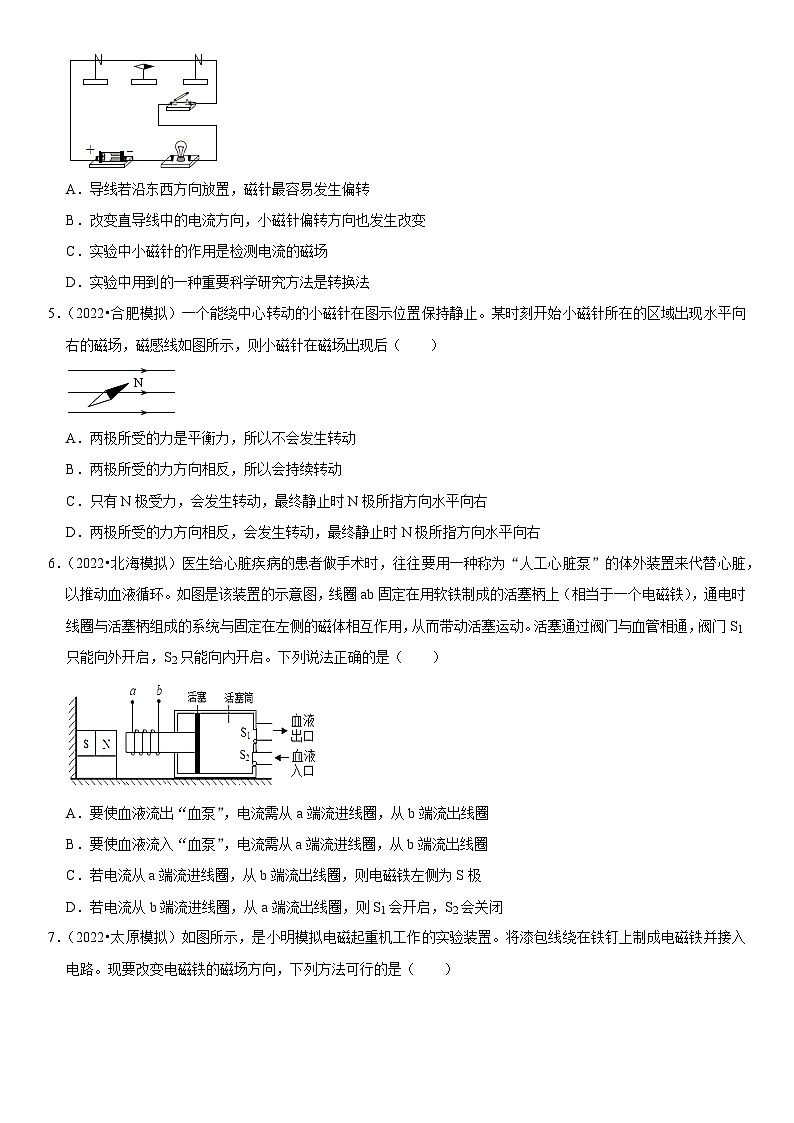

4．（2022•芜湖模拟）如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行，接通电路后，观察到小磁针偏转。下列说法中错误的是（ ）
A．导线若沿东西方向放置，磁针最容易发生偏转
B．改变直导线中的电流方向，小磁针偏转方向也发生改变
C．实验中小磁针的作用是检测电流的磁场
D．实验中用到的一种重要科学研究方法是转换法
解：
A、在该实验中为了避免地磁场对实验的影响，导线应沿南北方向放置（电流产生的磁场沿东西方向），小磁针才会偏转，故A错误；
B、改变电流方向，小磁针的偏转方向也发生改变，这说明直导线周围的磁场方向与电流方向有关，故B正确；
C、小磁针受到磁力的作用能够发生偏转，则实验中小磁针的作用是检测电流的磁场，故C正确；
D、磁场看不见摸不着，但小磁针放入磁场后会受到磁力的作用而发生偏转，所以实验中借助小磁针感知磁场的存在，则采用的是转换法，故D正确；
答案：A。

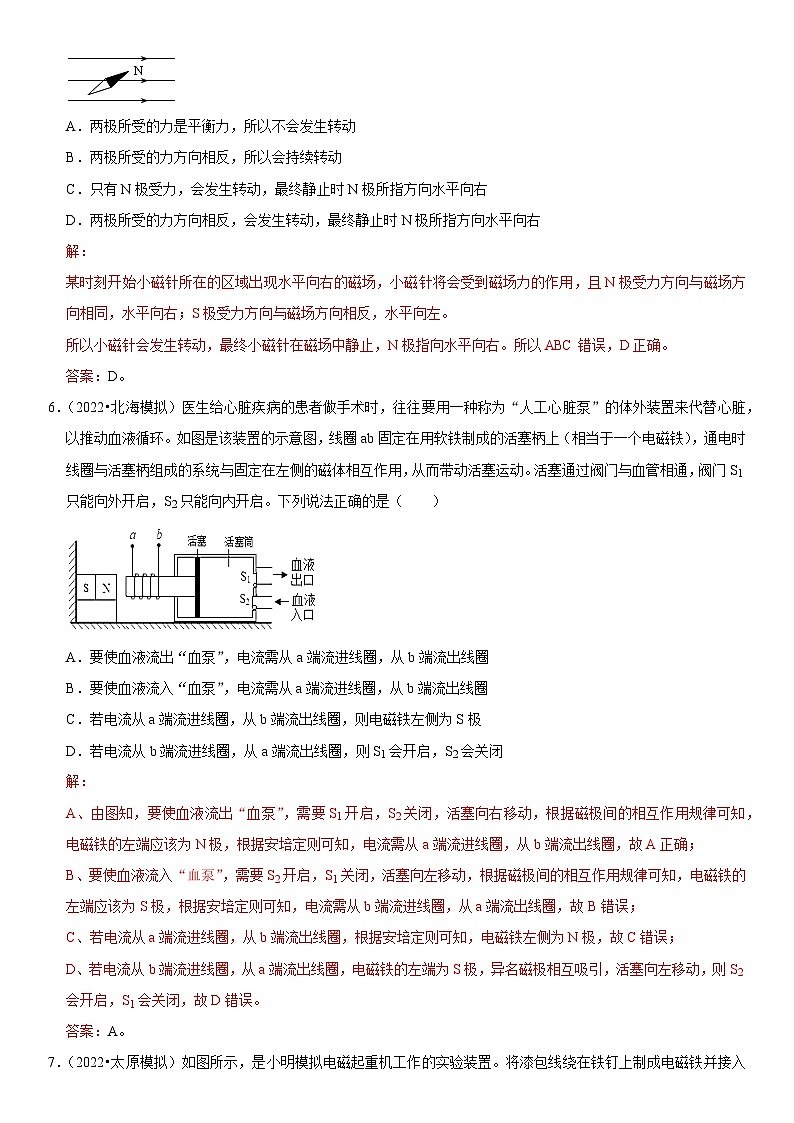

5．（2022•合肥模拟）一个能绕中心转动的小磁针在图示位置保持静止。某时刻开始小磁针所在的区域出现水平向右的磁场，磁感线如图所示，则小磁针在磁场出现后（ ）
A．两极所受的力是平衡力，所以不会发生转动
B．两极所受的力方向相反，所以会持续转动
C．只有N极受力，会发生转动，最终静止时N极所指方向水平向右
D．两极所受的力方向相反，会发生转动，最终静止时N极所指方向水平向右
解：
某时刻开始小磁针所在的区域出现水平向右的磁场，小磁针将会受到磁场力的作用，且N极受力方向与磁场方向相同，水平向右；S极受力方向与磁场方向相反，水平向左。
所以小磁针会发生转动，最终小磁针在磁场中静止，N极指向水平向右。所以ABC错误，D正确。
答案：D。
6．（2022•北海模拟）医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”的体外装置来代替心脏，以推动血液循环。如图是该装置的示意图，线圈ab固定在用软铁制成的活塞柄上（相当于一个电磁铁），通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动。活塞通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启。下列说法正确的是（ ）
A．要使血液流出“血泵”，电流需从a端流进线圈，从b端流出线圈
B．要使血液流入“血泵”，电流需从a端流进线圈，从b端流出线圈
C．若电流从a端流进线圈，从b端流出线圈，则电磁铁左侧为S极
D．若电流从b端流进线圈，从a端流出线圈，则S1会开启，S2会关闭
解：
A、由图知，要使血液流出“血泵”，需要S1开启，S2关闭，活塞向右移动，根据磁极间的相互作用规律可知，电磁铁的左端应该为N极，根据安培定则可知，电流需从a端流进线圈，从b端流出线圈，故A正确；
B、要使血液流入“血泵”，需要S2开启，S1关闭，活塞向左移动，根据磁极间的相互作用规律可知，电磁铁的左端应该为S极，根据安培定则可知，电流需从b端流进线圈，从a端流出线圈，故B错误；
C、若电流从a端流进线圈，从b端流出线圈，根据安培定则可知，电磁铁左侧为N极，故C错误；
D、若电流从b端流进线圈，从a端流出线圈，电磁铁的左端为S极，异名磁极相互吸引，活塞向左移动，则S2会开启，S1会关闭，故D错误。
答案：A。

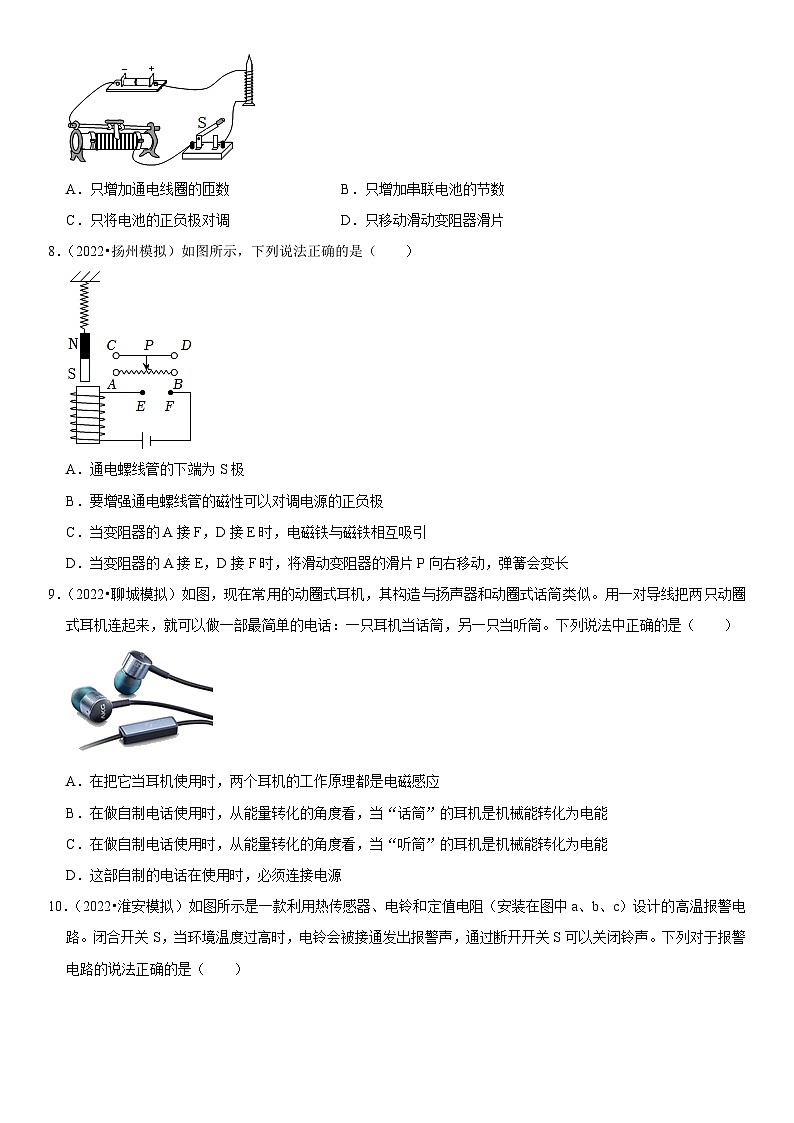

7．（2022•太原模拟）如图所示，是小明模拟电磁起重机工作的实验装置。将漆包线绕在铁钉上制成电磁铁并接入电路。现要改变电磁铁的磁场方向，下列方法可行的是（ ）
A．只增加通电线圈的匝数B．只增加串联电池的节数
C．只将电池的正负极对调D．只移动滑动变阻器滑片
解：电流周围的磁场的方向只与电流的方向有关，现要改变电磁铁的磁场方向，只将电池的正负极对调，改变电流方向可行，故C正确，ABD错误。
答案：C。
8．（2022•扬州模拟）如图所示，下列说法正确的是（ ）
A．通电螺线管的下端为S极
B．要增强通电螺线管的磁性可以对调电源的正负极
C．当变阻器的A接F，D接E时，电磁铁与磁铁相互吸引
D．当变阻器的A接E，D接F时，将滑动变阻器的滑片P向右移动，弹簧会变长
解：
A、从图可知，电流从螺线管的下端流入，上端流出，根据安培定则可知，螺线管下端是N极，上端是S极，故A错误；
B、电磁铁磁性强弱影响因素：电流大小、线圈匝数多少、有无铁芯，对调电源的正负极不能增强通电螺线管的磁性，故B错误；
CD、当变阻器的A接F，D接E时，螺线管下端是N极，上端是S极，电磁铁与磁铁相互排斥；
当滑动变阻器的滑片向右端移动时，滑动变阻器接入电阻增大，则由欧姆定律I=UR可得电路中电流变小，则通电螺线管的磁性将减弱，电磁铁与磁铁相互排斥力减小，弹簧会变长，故C错误，D正确。
答案：D。
9．（2022•聊城模拟）如图，现在常用的动圈式耳机，其构造与扬声器和动圈式话筒类似。用一对导线把两只动圈式耳机连起来，就可以做一部最简单的电话：一只耳机当话筒，另一只当听筒。下列说法中正确的是（ ）
A．在把它当耳机使用时，两个耳机的工作原理都是电磁感应
B．在做自制电话使用时，从能量转化的角度看，当“话筒”的耳机是机械能转化为电能
C．在做自制电话使用时，从能量转化的角度看，当“听筒”的耳机是机械能转化为电能
D．这部自制的电话在使用时，必须连接电源
解：ABC．耳机由话筒和听筒组成，当人们对着当话筒的耳机讲话时，使振动膜压迫碳粒，使盒内碳粒的松紧程度发生变化，即其电阻发生变化，流过碳粒的电流就相应的发生变化，使声音信号转化成强弱变化的电流，即磁生电；碳粒是很早的声波振动→引起膜片振动→带动线圈振动→线圈切割永久磁体的磁场产生感应电流→经放大传给扬声器，由此可知话筒的工作原理是电磁感应现象，机械能转化为电能；听筒中有电磁铁，利用的是通电导体在磁场中受力运动，电能转化为机械能，故AC错误，B正确；
D．由于电路中能产生感应电流，所以不需要电源，故D错误。
答案：B。
10．（2022•淮安模拟）如图所示是一款利用热传感器、电铃和定值电阻（安装在图中a、b、c）设计的高温报警电路。闭合开关S，当环境温度过高时，电铃会被接通发出报警声，通过断开开关S可以关闭铃声。下列对于报警电路的说法正确的是（ ）
A．报警电路中利用了电磁感应的原理
B．热传感器应该接在a处或b处，电铃接在c处
C．环境温度升高时，热传感器的电阻变小
D．将滑动变阻器滑片向右移动，可以提高报警时的温度
解：热传感器应该串联在控制电路的c处，当环境温度升高时，热传感器的电阻变小，控制电路中的电流增大，电磁铁的磁性增强，吸下衔铁，动触点与下面的静触点接通，b处接电铃，铃响报警；断开开关S，电磁铁失去磁性，弹簧将衔铁拉起来，动触点与上面的静触点接通，a处接定值电阻。
A.报警电路中利用了电流的磁效应，故A错误；
B.热传感器接在a处，电铃接在b处，故B错误；
C.环境温度升高时，热传感器的电阻变小，故C正确；
D.将滑动变阻器滑片向右移动，滑动变阻器的有效电阻变小，控制电路中的电流变大，电磁铁的磁性增强，即使热传感器的电阻不变也会报警，故D错误。
答案：C。
11．（2022•遵义模拟）如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是（ ）
A．当温度低于90℃时，报警装置就会响铃，同时绿灯亮
B．当温度低于90℃时，报警装置就会响铃，同时红灯亮
C．当温度达到90℃时，报警装置就会响铃，同时红灯亮
D．当温度达到90℃时，报警装置就会响铃，同时绿灯亮
解：据图可知，该温度自动报警器的原理是：当温度达到90℃时，由于温度计内的液体是导体，这样控制电路会接通，电磁铁产生磁性，将衔铁吸引，将报警电路接通，电铃响，红灯亮，起到报警作用；
答案：C。
12．（2022•武汉模拟）小敏设计了一种“闯红灯违规模拟记录器”，拍摄机动车闯红灯时的情景，如图甲。工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化规律如图乙所示，当电流变化到一定值时，继电器的衔铁就被吸下；光控开关未受到该种光照射时自动断开，衔铁没有被吸引，工作电路中的指示灯发光。已知控制电路电压为6V，继电器线圈电阻10Ω，当控制电路中电流大于0.06A时，衔铁被吸引。下列说法中不正确的是（ ）
A．要记录违规闯红灯的情景，光控开关应在接收到红光时，自动闭合
B．光控开关接收到绿光时，指示灯亮，电控照相机不工作
C．质量小于400kg的车辆违规时不会被拍照记录
D．要使质量较小的车闯红灯也能被拍下，可以在控制电路中串联一个电阻
解：A、B、因为电控照相机要自动记录违规闯红灯的情景，所以光控开关应在接收到红光时，自动闭合；在接收到绿光时，光控开关断开，指示灯发光，电控照相机不工作，所以说法均正确；
C、根据欧姆定律I=UR得：电路中的总电阻R总=UI=6V0.06A=100Ω，
压敏电阻的阻值为：R＝100Ω﹣10Ω＝90Ω
查图可知，当R＝90Ω时，压敏电阻所受的压力F＝4000N，
根据G＝mg得：m=Gg=Fg=4000N10N/kg=400kg，
因此，只有质量大于400kg的车辆违规时才会被拍照记录，该说法正确；
D、分析图乙可知，当压力F越小时，电阻R越大，如果再串联一个电阻，根据串联电路中的总电阻等于各串联电阻之和，则电路中的总电阻更大，电流会更小，达不到0.06A，电磁铁不能有效控制衔铁，则不能达到给违规车辆拍照的目的，因此该说法不正确，符合题意。
答案：D。
二、填空题
13．（2022•郑州模拟）如图所示，这是一款新型的磁吸式数据线，线体可以和不同型号的充电头通过磁性吸附对接，达到一线多头的使用效果。线体和充电头吸附的原理是 异 （选填“同”或“异”）名磁极相互吸引，指南针的工作原理与此相同，当指针静止时受地磁场作用N极指向地理的 北 （选填“南”或“北”）极。
解：线体和充电头吸附的原理是异名磁极相互吸引；
指南针的工作原理也是因为异名磁极相互吸引，由于地磁南极在地理北极附近，故当指针静止时受地磁场作用N极指向地理的北极。
答案：异；北。
14．（2022•合肥模拟）闭合开关S后，可以自由转动的小磁针发生偏转且指向如图所示，则电源的正极为 B （选填“A”或“B”）端。
解：由图可知，小磁针静止时左端为N极、右端为S极，根据异名磁极相互吸引可知，通电螺线管左侧为N极，右侧为S极，由安培定则可知电流从螺线管右侧流入，左侧流出，所以电源的B端为正极，A端为负极。
答案：B。
15．（2022•南昌模拟）如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，电流表示数 变大 （选填“变大”、“变小”或“不变”），弹簧长度变 短 （选填“长”、“短”）。
解：电流由下方流入，则由右手螺旋定则可知，螺线管上端为N极；
因同名磁极相互排斥，异名磁极相互吸引，两磁铁同名相对，故相互排斥；
当滑片P从a端向b端滑动过程中，滑动变阻器接入电阻减小，由欧姆定律可得，电路中电流变大，条形磁铁受向上的力增强；
条形磁铁受重力、拉力及向上的磁场力，向下的重力与向上的弹簧的弹力及磁场力之和相等，因重力不变，磁场力增强，故弹簧的弹力减小，故弹簧长度变短。
答案：变大；短。
16．（2022•黄冈模拟）电磁炮是一种新型武器，利用了通电导体在磁场中受力运动的原理。右图是它的原理图，其中B端是螺线管的 S 极。电磁炮发射过程中将电能转化为 机械 能，电磁炮的工作原理与 扬声器 （填“扬声器”或“麦克风”）的原理相同。
解：由图可知，电流从螺线管的左端流入，根据安培定则可知，B端是螺线管的S极；电磁炮的原理是：位于磁场中的导线在通电时会受到一个力的推动，电磁炮发射过程中将电能转化为机械能，它与生活中扬声器的原理是相同的，
答案：S；机械；扬声器。
17．（2022•河池模拟）如图所示的装置可以用来研究 电动机 （选填“电动机”或“发电机”）的工作原理。如果仅仅对调蹄形磁铁的南北极，则导体ab受到磁力的方向 会 （选填“会”或“不会”）改变；如果将图中的电源换成灵敏电流表，闭合开关，让导体ab左右摆动，发现电流表指针偏转，表明导体ab中 有 （选填“有”或“没有”）感应电流通过，导体ab机械能转化为 电 能。
解：由图知，电路中有电源，通电导体在磁场中会受到力的作用，这是电动机的工作原理；
如果仅仅对调蹄形磁铁的南北极，磁场的方向改变，电流方向不变，则导体ab受到磁力的方向会改变；
若将图中的电源换成灵敏电流表，闭合开关，让导体ab左右摆动，导体做切割磁感线运动，发现电流表指针偏转，表明导体ab中有感应电流通过，这是电磁感应现象，此过程中导体ab的机械能转化为电能。
答案：电动机；会；有；电。
18．（2022•长沙模拟）小华学习了电磁继电器后，发明了一种自动拍照监控装置，其电路原理图如图所示。当有人踩在压敏电阻上时，压敏电阻阻值减小，电磁铁磁性变 强 ，通电的电磁铁上端磁极为 S 极。
解：有人踩在压敏电阻上时，压敏电阻阻值减小，控制电路的总电阻变小，根据欧姆定律可知，控制电路中的电流变大，则电磁铁的磁性增强；
电流从电磁铁的上端流入，根据安培定则可知，电磁铁的上端为S极。
答案：强；S。
三、实验探究题
19．（2022•黔东南州模拟）为探究“影响电磁铁磁性强弱的因素”，小明用电池（电压一定）、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图所示的简易实验。
（1）他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过 吸起大头针的多少 来显示电磁铁磁性的强弱，下面的实验也用这种方法的是 CD 。
A、认识电压时，我们可以用水压来类比
B、用光线来描述光通过的路径
C、把敲响的音叉接触水面，看有没有溅起水花，来判断音叉有没有振动
D、用斜面小车研究阻力对物体运动的影响
（2）连接好电路，使变阻器连入电路的阻值较大，闭合开关，观察到如图甲所示的情景：接着，移动变阻器滑片，使其连入电路的阻值变小，观察到图乙所示的情景，比较图甲和乙，可知 甲 图中的电流较小，从而发现，通过电磁铁的电流越 大 （选填“大”或“小”）磁性越强。
解：（1）电磁铁磁性强弱通过比较电磁铁吸引大头针的多少来反映，电磁铁吸引的大头针越多，电磁铁磁性越强；此实验运用的是转换法；
A、认识电压时，我们可以用水压来类比，运用的是类比法；
B、用光线来描述光通过的路径，运用理想模型法；
C、把敲响的音叉接触水面，看有没有溅起水花，来判断音叉有没有振动，把音叉的振动通过水花来体现，运用了转换法；
D、通过比较小车在水平面上运动的距离，来判定阻力对物体运动影响大小；小车沿水平面运动的距离越短，受到的阻力大，运用了转换法；
答案：CD；
（2）乙的滑动变阻器电阻小于甲的电阻，所以乙中通过线圈的电流大于甲中的电流，从图上可以看出，乙吸引的大头针较多，说明乙的磁性较强。
答案：（1）吸起大头针的多少；CD；（2）甲；大。
20．（2022•衡水模拟）如图所示，将一根导体棒ab的两端用细导线与灵敏电流计组成一个闭合电路，并用绝缘细线悬挂起来放在U形磁铁的磁场中。
（1）让导体棒ab水平向左运动时，灵敏电流计指针向右偏转；导体棒ab水平向右运动时，指针向左偏转，说明感应电流的方向与 导体的运动方向 有关；
（2）让导体棒ab水平向右缓慢运动时，灵敏电流计的指针向左偏转的角度较小；导体棒ab水平向右快速运动时，灵敏电流计的指针向左偏转的角度较大。说明感应电流的大小与 导体的运动速度 有关。
（3）让导体棒ab沿竖直方向上下运动时，电路中 没有 （有/没有）感应电流产生。
（4）若保持导体ab不动，要产生感应电流，正确的操作是 将蹄形磁体左右运动 。
（5）下列电器中，应用电磁感应原理制成的是 C
A．电铃 B．电风扇 C．动圈式话筒 D．动圈式扬声器。
解：（1）从已知条件可以看出，当导体ab的运动方向发生变化时，电流计指针的偏转方向发生变化，即电流的方向发生了改变，所以可以看出感应电流方向与导体的运动方向有关。
（2）ab切割磁感线的速度慢时，电流计的指针偏转角度较小；当ab快速运动时，电流计的偏转角度变大，这说明电路中的电流变大，所以可以看出感应电流的大小与导体的运动速度有关。
（3）让导体棒ab沿竖直方向上下运动时，导体的运动方向与磁感线方向平行，不切割磁感线，所以电路中没有感应电流产生。
（4）若保持导体ab不动，要产生感应电流，正确的操作是将蹄形磁体左右运动，此时导体也切割磁感线运动，会产生感应电流；
（5）A、电铃是利用的电磁铁的性质，通电时有磁性，断电时无磁性，故A不符合题意。
B、电风扇可以转动，是因为它的主要构造是电动机，电动机是根据通电导体在磁场中受力的原理制成的，故B不符合题意。
C、动圈式话筒就是因为声音的振动使话筒的膜片振动，带动线圈运动而切割磁感线，产生与振动相应的电流，然后再通过扬声器还原成声音，是根据电磁感应原理工作的，故C符合题意。
D、动圈式扬声器是因为线圈中通过变化的电流，从而使它受到磁场力忽大忽小，所以引起膜片的振动，而产生声音，它是利用电流在磁场中受力的原理工作的，故D不符合题意；
故选C。
答案：
（1）导体的运动方向；（2）导体的运动速度；（3）没有；（4）将蹄形磁体左右运动；（5）C。
四、解答题
21．（2022•兰州模拟）探究利用磁场产生电流的实验中，连接了如图所示的实验装置。
（1）将磁铁向下插入螺线管时，观察到灵敏电流计的指针向左偏转，这表明 电路中产生了电流 。在这个过程中以磁铁为参照物，螺线管是 向上运动 的（选择“静止”、“向上运动”或“向下运动”）；
（2）将磁铁从螺线管中向上拔出，你会观察到灵敏电流计的指针 向右偏转 （选填“向左偏转”、“向右偏转”或“不偏转”）；
（3）通过（1）、（2）两步实验，可以得出感应电流的方向与 导体运动方向 有关。
（4）要探究感应电流方向与磁场方向的关系，你设计的实验做法是 保持线圈的位置不动，先将磁铁的一端（N极）向下插入线圈，观察指针的偏转方向；然后对调磁极，用另一端（S极）向下插入线圈，观察指针的偏转方向，比较两次电流表的偏转方向是否相同得出结论 。
解：
（1）将磁铁向下插入螺线管时，灵敏电流计的指针偏转，说明电路中产生了电流；在这个过程中以磁铁为参照物，即相对于磁铁，螺线管向上运动；
（2）将磁铁从螺线管中向上拔出，相对于磁铁，螺线管向下运动，切割磁感线的导体的运动方向变化，产生的电流方向变化，灵敏电流计的指针向右偏转；
（3）在上面（1）（2）中，将磁铁从螺线管中向下插入、向上拔出，磁场的方向不变，改变切割磁感线的导体的运动方向，产生的电流方向变化，由此可知感应电流的方向与导体运动方向；
（4）要探究感应电流方向与磁场方向的关系，要控制导体运动方向不变，改变磁场方向，设计实验步骤：
保持线圈的位置不动，先将磁铁的一端（N极）向下插入线圈，观察指针的偏转方向；然后对调磁极，用另一端（S极）向下插入线圈，观察指针的偏转方向，比较两次电流表的偏转方向是否相同得出结论。
答案：（1）电路中产生了电流；向上运动；（2）向右偏转；（3）导体运动方向；
（4）同上。
22．（2022•苏州模拟）纯电动汽车是一种采用蓄电池作为唯一动力源的汽车。电池的安全性主要体现在对其温度的控制上，当某组电池温度过高时，立即启动制冷系统进行降温。图甲是小明设计的模拟控温装置示意图。电磁继电器与热敏电阻Rt、滑动变阻器Rp串联接在电压为6V的电源两端。当电磁铁线圈（电阻不计）中的电流I大于或等于25mA时，衔铁被吸合。热敏电阻置于温度监测区域，其阻值Rt与温度t的关系如图乙所示，滑动变阻器的最大阻值为200Ω。
（1）图甲中应将b端与 c 端相连；
（2）当开关S闭合时，电磁铁上端为 N 极；
（3）若设置电池温度为60℃时启动制冷系统，则滑动变阻器阻值应为 170 Ω；
（4）该电路可设置启动制冷系统的最高温度是 90 ℃；
（5）现利用一只电阻箱在室温条件下对上述电路进行调试，使电路能在60℃时启动制冷系统。为此，先将电阻箱调为70Ω，然后还需要经过三个关键的调试步骤才能完成调试。
第一步：断开开关， 将滑动变阻器调到阻值最大处，并用电阻箱替换热敏电阻 ；
第二步：闭合开关，调节滑动变阻器的滑片，直到继电器的衔铁被吸合；
第三步：断开开关， 用热敏电阻替换电阻箱 完成电路调试。
解：（1）由题意可知，当控制电路电流达到25mA时衔铁被吸合，制冷系统工作，所以图甲中，应将b端与c端相连。
（2）由图甲可知，电流从通电螺线管的上端接线柱流入，下端流出，根据右手螺旋定则，可知螺线管的上端为N极。
（3）若设置电池温度为60℃启动制冷系统，由图乙可知，当温度为60℃时，Rt的阻值为70Ω，
由欧姆定律得，此时控制电路的总电阻R=UI=6V25×10−3A=240Ω，
由串联电路的电阻规律，滑动变阻器接入的电阻为
RP＝R﹣Rt＝240Ω﹣70Ω＝170Ω，
（4）当滑动变阻器的最大阻值为200Ω时，热敏电阻的阻值
Rt′＝R﹣RP′＝240Ω﹣200Ω＝40Ω，
由图乙可知此时对应的温度为90℃，所以此时该电路可设置启动制冷系统的最高温度是90℃。
（5）为使电路能在60℃时启动制冷系统。为此，先将电阻箱调为70Ω，然后进行如下调试：
第一步：断开开关，将滑动变阻器调到阻值最大处，并用电阻箱替换热敏电阻；
第二步：闭合开关，调节滑动变阻器的滑片，直到继电器的衔铁被吸合；
第三步：断开开关，用热敏电阻替换电阻箱，完成电路调试。
答案：（1）c；（2）N；（3）170；（4）90；（5）将滑动变阻器调到阻值最大处，并用电阻箱替换热敏电阻；用热敏电阻替换电阻箱。
