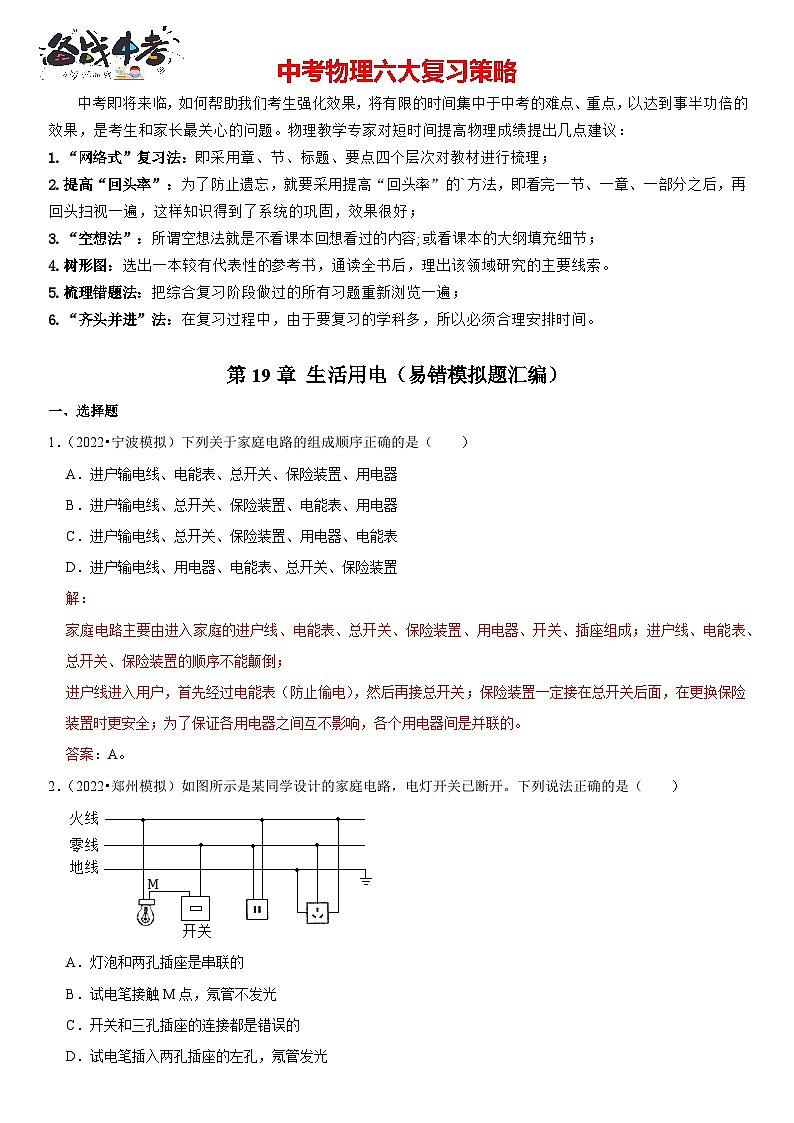

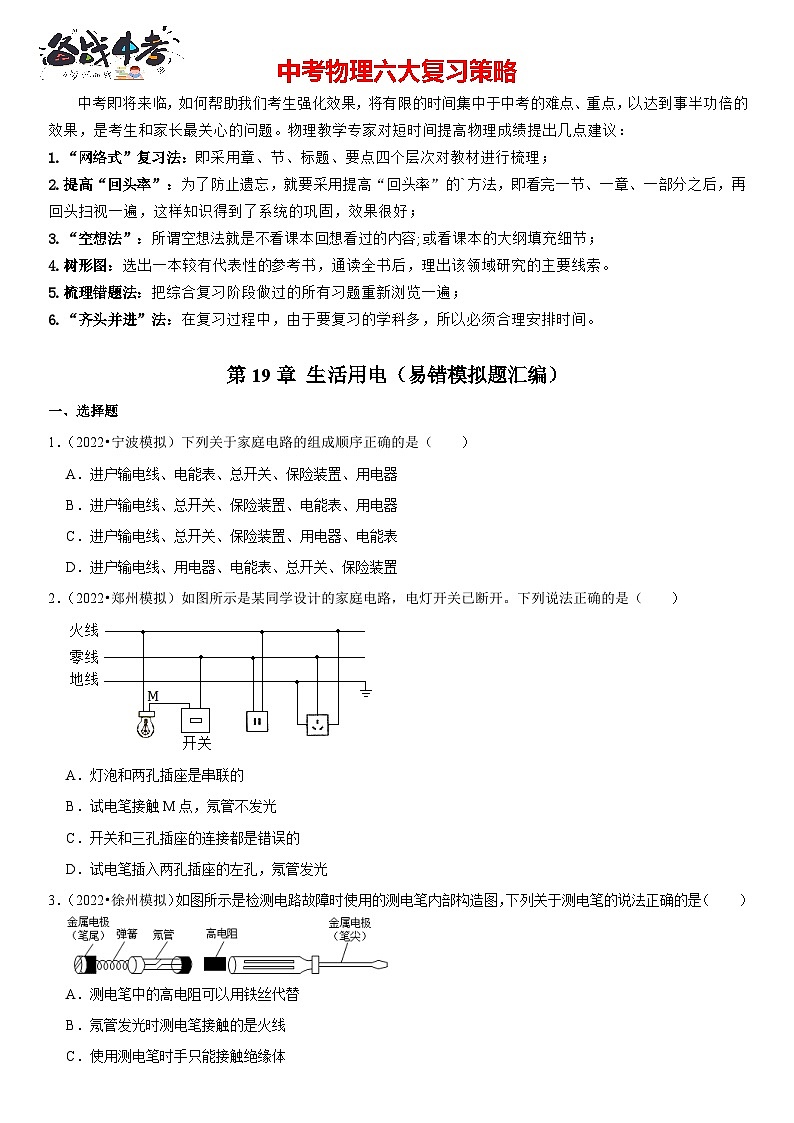

第19章 生活用电（易错模拟题汇编）
一、选择题
1．（2022•宁波模拟）下列关于家庭电路的组成顺序正确的是（ ）
A．进户输电线、电能表、总开关、保险装置、用电器
B．进户输电线、总开关、保险装置、电能表、用电器
C．进户输电线、总开关、保险装置、用电器、电能表
D．进户输电线、用电器、电能表、总开关、保险装置
解：
家庭电路主要由进入家庭的进户线、电能表、总开关、保险装置、用电器、开关、插座组成；进户线、电能表、总开关、保险装置的顺序不能颠倒；
进户线进入用户，首先经过电能表（防止偷电），然后再接总开关；保险装置一定接在总开关后面，在更换保险装置时更安全；为了保证各用电器之间互不影响，各个用电器间是并联的。
答案：A。
2．（2022•郑州模拟）如图所示是某同学设计的家庭电路，电灯开关已断开。下列说法正确的是（ ）
A．灯泡和两孔插座是串联的
B．试电笔接触M点，氖管不发光
C．开关和三孔插座的连接都是错误的
D．试电笔插入两孔插座的左孔，氖管发光
解：A、灯泡和两孔插座是互不影响的，所以是并联的，故A错误；
B、M点通过灯泡与火线连接，所以试电笔接触M点，氖管发光，故B错误；
C、据图可知，开关接到了零线和用电器之间；三孔插座的左孔接的是地线，故均错误，故C说法正确；
D、两孔插座的左孔是零线，所以试电笔插入两孔插座的左孔氖管不发光，故D错误；
答案：C。

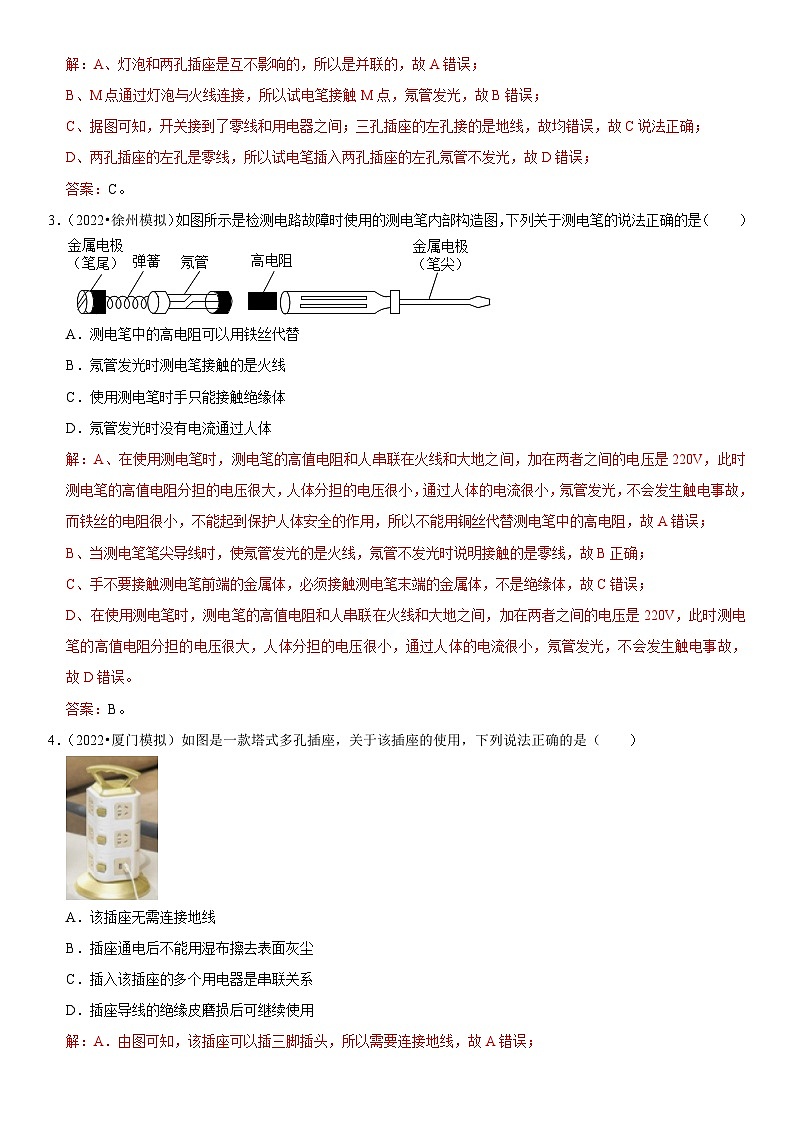

3．（2022•徐州模拟）如图所示是检测电路故障时使用的测电笔内部构造图，下列关于测电笔的说法正确的是（ ）
A．测电笔中的高电阻可以用铁丝代替
B．氖管发光时测电笔接触的是火线
C．使用测电笔时手只能接触绝缘体
D．氖管发光时没有电流通过人体
解：A、在使用测电笔时，测电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时测电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，而铁丝的电阻很小，不能起到保护人体安全的作用，所以不能用铜丝代替测电笔中的高电阻，故A错误；
B、当测电笔笔尖导线时，使氖管发光的是火线，氖管不发光时说明接触的是零线，故B正确；
C、手不要接触测电笔前端的金属体，必须接触测电笔末端的金属体，不是绝缘体，故C错误；
D、在使用测电笔时，测电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时测电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，故D错误。
答案：B。

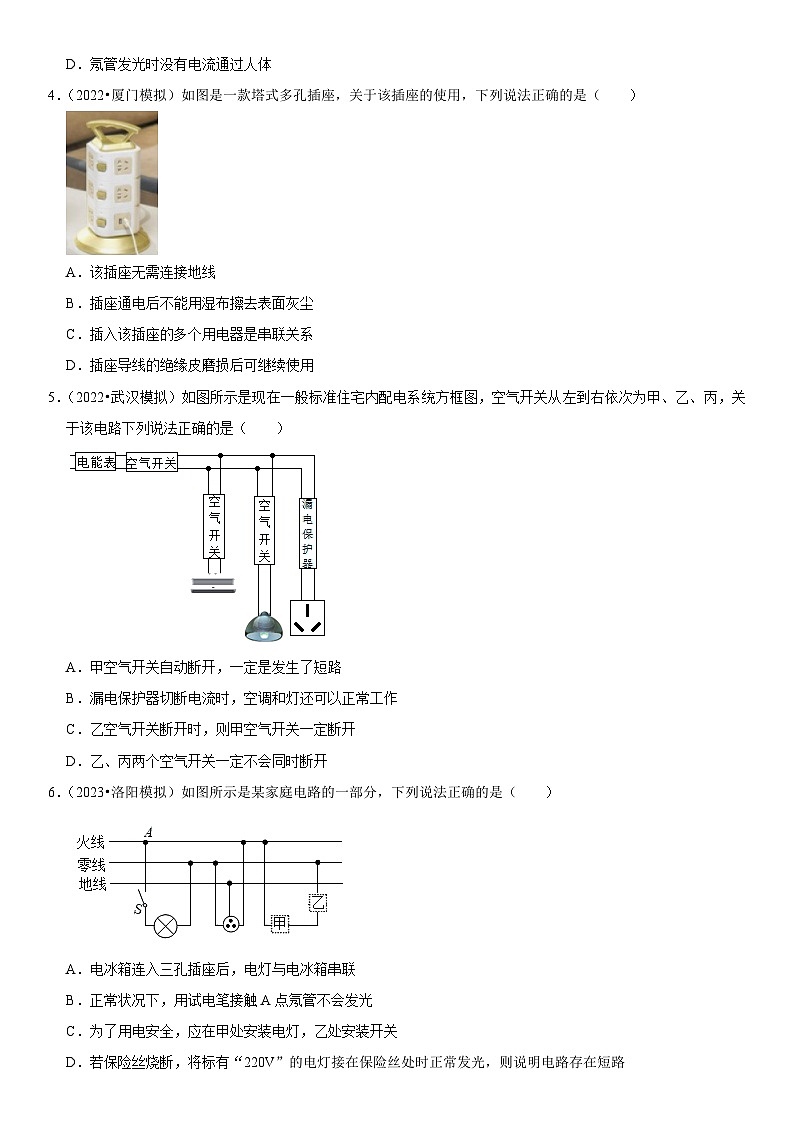

4．（2022•厦门模拟）如图是一款塔式多孔插座，关于该插座的使用，下列说法正确的是（ ）
A．该插座无需连接地线
B．插座通电后不能用湿布擦去表面灰尘
C．插入该插座的多个用电器是串联关系
D．插座导线的绝缘皮磨损后可继续使用
解：A．由图可知，该插座可以插三脚插头，所以需要连接地线，故A错误；
B．湿抹布是导体，用湿布擦通电的插座时，容易发生触电，故不能在通电时用湿抹布擦灰尘，故B正确；
C．插入该插座的多个用电器是并联关系，故C错误；
D．插座导线的绝缘皮破损时应及时更换，否则容易发生触电事故，故D错误。
答案：B。

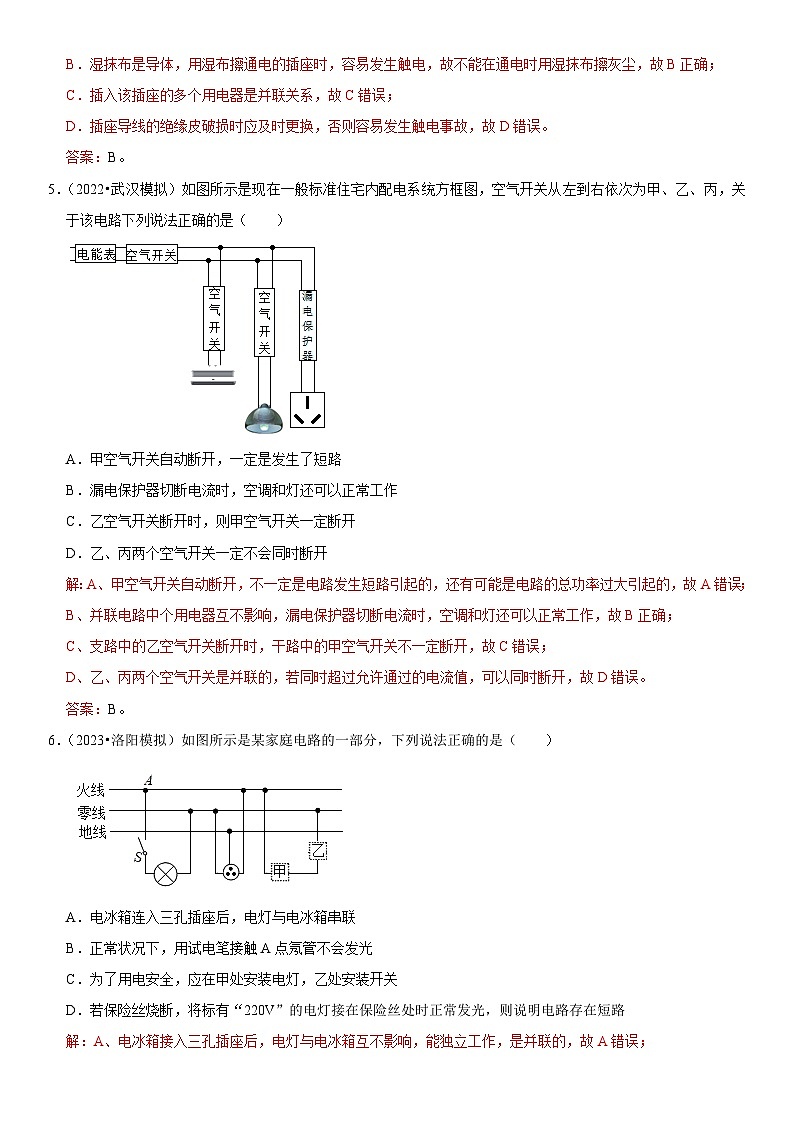

5．（2022•武汉模拟）如图所示是现在一般标准住宅内配电系统方框图，空气开关从左到右依次为甲、乙、丙，关于该电路下列说法正确的是（ ）
A．甲空气开关自动断开，一定是发生了短路
B．漏电保护器切断电流时，空调和灯还可以正常工作
C．乙空气开关断开时，则甲空气开关一定断开
D．乙、丙两个空气开关一定不会同时断开
解：A、甲空气开关自动断开，不一定是电路发生短路引起的，还有可能是电路的总功率过大引起的，故A错误；
B、并联电路中个用电器互不影响，漏电保护器切断电流时，空调和灯还可以正常工作，故B正确；
C、支路中的乙空气开关断开时，干路中的甲空气开关不一定断开，故C错误；
D、乙、丙两个空气开关是并联的，若同时超过允许通过的电流值，可以同时断开，故D错误。
答案：B。
6．（2023•洛阳模拟）如图所示是某家庭电路的一部分，下列说法正确的是（ ）
A．电冰箱连入三孔插座后，电灯与电冰箱串联
B．正常状况下，用试电笔接触A点氖管不会发光
C．为了用电安全，应在甲处安装电灯，乙处安装开关
D．若保险丝烧断，将标有“220V”的电灯接在保险丝处时正常发光，则说明电路存在短路
解：A、电冰箱接入三孔插座后，电灯与电冰箱互不影响，能独立工作，是并联的，故A错误；
B、图中A点为火线，正常状况下，用试电笔接触A点氖管会发光，故B错误；
C、在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故甲处接开关，乙处接灯，故C错误；
D、若保险丝烧断，将标有“220V”的电灯接在保险丝处时正常发光，即灯泡两端电压为220V，电灯之外无电压，有电流通过，即电路存在短路现象，故D正确。
答案：D。

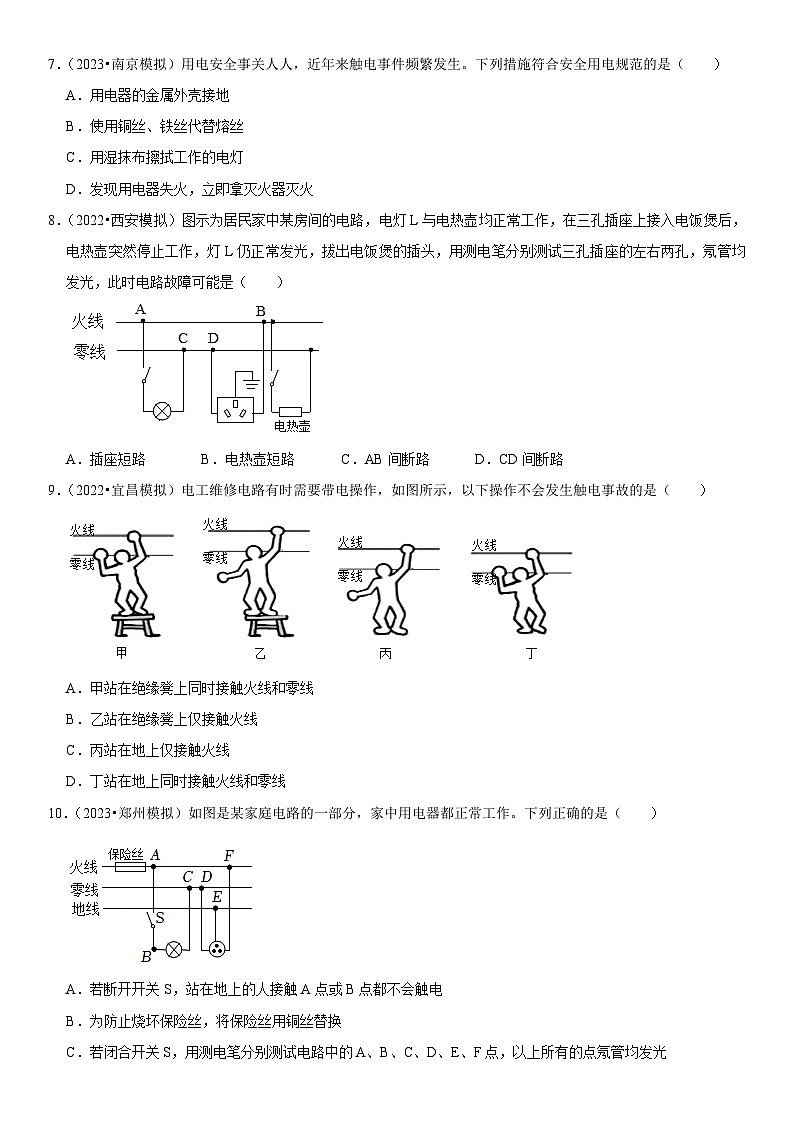

7．（2023•南京模拟）用电安全事关人人，近年来触电事件频繁发生。下列措施符合安全用电规范的是（ ）
A．用电器的金属外壳接地
B．使用铜丝、铁丝代替熔丝
C．用湿抹布擦拭工作的电灯
D．发现用电器失火，立即拿灭火器灭火
解：A、家用电器使用时金属外壳要接地，当用电器的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害，故A符合安全用电规范；
B、当电路电流过大时，保险丝容易熔断而保护电路，如果用铁丝或铜丝代替保险丝后，就起不到保护作用了，故B不符合安全用电规范；
C、生活用水是导体，湿抹布容易导电，用湿抹布擦拭工作的电灯容易发生触电事故，故C不符合安全用电规范；
D、电器着火，为防止触电，首先应切断电源，生活用水是导体，不能泼水灭火，故D不符合安全用电规范。
答案：A。
8．（2022•西安模拟）图示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（ ）
A．插座短路B．电热壶短路C．AB间断路D．CD间断路
解：电灯仍正常工作，说明A、C左边的火线、零线均正常；而把测电笔分别插入三孔插座的左右两孔，氖管均发光，说明火线正常，而零线出现断路现象，因此是CD间发生了断路，此时三孔插座的左孔通过电热壶与火线连通，则此时左右两孔都能使氖管均发光（如下图）。
答案：D。
9．（2022•宜昌模拟）电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是（ ）
A．甲站在绝缘凳上同时接触火线和零线
B．乙站在绝缘凳上仅接触火线
C．丙站在地上仅接触火线
D．丁站在地上同时接触火线和零线
解：人体触电，原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，
图甲、丙、丁中都能构成闭合的电路，即有电流流过人体，会触电；图乙中没有构成闭合的电路，即电流不会流过人体，不会触电。
答案：B。
10．（2023•郑州模拟）如图是某家庭电路的一部分，家中用电器都正常工作。下列正确的是（ ）
A．若断开开关S，站在地上的人接触A点或B点都不会触电
B．为防止烧坏保险丝，将保险丝用铜丝替换
C．若闭合开关S，用测电笔分别测试电路中的A、B、C、D、E、F点，以上所有的点氖管均发光
D．若CD间断路，灯泡仍能正常工作
解：
A、若断开开关S，B点与零线相连，B点不带电，人接触B点不会触电；若接触A点，A点与火线相连，则会发生触电事故，故A错误；
B、保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用；将保险丝用铜丝替换，由于铜的熔点较高，当电路中电流过大时，保险丝不会熔断，故B错误；
C、若闭合开关S，A、B、F点与火线相连，用试电笔接触这三点时氖管发光；C、D与零线接通，氖管不发光；E与地线接通，氖管不发光，故C错误；
D、若CD间断路，灯泡的一端与火线相连，另一端与零线相连，通过灯泡有电流，灯泡仍能正常工作，故D正确。
答案：D。
11．（2022•济宁模拟）如图所示是家庭电路中常见的元件和用电器，下列说法不正确的是（ ）
A．图甲中洗衣机金属外壳与左图中字母E的导线相连
B．图乙中的空气开关能防止家庭电路电流过大导致的危险
C．图丙中的测电笔可以用来辨别火线和零线
D．图丁中断开开关，手接触点M时不会触电
解：A、三脚插头的插头E与用电器的外壳相连，使用中与地线相接避免触电，故A正确；
B、家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起家庭电路电流过大，空气开关跳闸，故B正确；
C、测电笔接触火线时氖管发光，接触零线时氖管不发光，因此测电笔可以用来辨别火线与零线，故C正确；
D、断开开关，手接触点M时，M点与火线相通，接触时会触电，故D错误。
答案：D。
12．（2022•长沙模拟）如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A．灯泡L1所在支路正常
B．灯泡L2所在支路断路
C．灯泡L3所在支路短路
D．装好保险丝，合上所有开关后，灯泡都能正常发光
解：A、当只闭合S1时，L0和L1都偏暗，L1所在支路正常，故A正确；
B、当只闭合S2时，L0正常发光，说明该支路存在短路，故B错误；
C、当只闭合S3时，L0不发光，说明L3所在支路断路，故C错误；
D、据上面的知识可知，装好保险丝，合上所有开关后，灯泡不可能都正常工作，故D错误；
答案：A。
二、填空题
13．（2022•西安模拟）我们的生活离不开物理知识，我国家庭电路的电压是 220 V；家庭电路中的洗衣机和台灯是 并 联的；考虑到用电安全，洗衣机应使用图中的 B （选填“A”或“B”）插座。
解：我国家庭电路的电压是220V；
家庭电路中洗衣机和台灯在工作时互不影响且能独立工作，所以洗衣机和台灯是并联的；
洗衣机有金属外壳，为了用电的安全，其外壳必须要接地，故应使用三孔插座，故选B。
答案：220；并；B。
14．（2022•泰安模拟）“珍爱生命，安全用电”是同学们日常生活必须具备的安全意识。在家庭电路中，用测电笔辨别火线、零线时，图中执笔方式正确的是 甲 （选填“甲”或“乙”）。
解：在使用测电笔时，手应接触笔尾的金属体，手不能与笔尖金属体接触，用笔尖接触导线，当测电笔的氖管发光，则说明接触的是火线，当氖管不亮时，说明接触的是零线，由图可知甲的握笔方法是正确的，乙是错误的。
答案：甲。
15．（2022•天津模拟）如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来。甲图产生的原因是： 总功率过大 ；乙图产生的原因是： 短路 。
解：（1）家庭电流中电流过大总共有2个原因：短路和总功率过大，
图甲：用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式P＝UI，电流会非常大；
图乙：金属件将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大。
答案：总功率过大；短路。
16．（2022•威海模拟）如图所示，闭合开关，电灯不亮，用试电笔（也称测电笔）接触D点时氖管发光，接触E点时不发光，说明D、E间 断路 。若试电笔接触A至F各点都发光，说明 进户线零线断路 。
解：接触D点时氖管发光，接触E点时不发光，说明火线有电，零线也正常，故是DE之间断路了；
闭合开关，灯不亮，说明灯被短路或有断路；若短路，保险丝断，试电笔接触A至F各点不能发光；只能是发生了断路，而试电笔接触A至F各点都发光，说明A﹣F为通路，说明零线断路了。
答案：断路；进户线零线断路。
17．（2022•常州模拟）家庭电路的触电事故都是人体直接或间接跟 火 线接触造成的。 不能 （可以/不能）用手拉触电的人。如图所示的家庭电路中，当闭合开关时，发现电灯不亮。若原因是图中打“×”的位置发生了断路，则在开关闭合的情况下，用试电笔测试电路中A点时，试电笔氖管 会 （会/不会）发光。
解：由于火线与大地和零线的电压为220V，当人体直接或间接与火线接触时，就会造成触电，所以不能拉触电的人；
图中，开关接在火线与电灯之间，开关闭合后，若“×”的位置发生了断路，A点还与火线连通，所以用试电笔测试A点时，氖管会发光。
答案：火；不能；会。
18．（2022•沈阳模拟）如图所示的家庭电路中设置了三处开关，该电路设计不合理。开关 2 必须处于常闭状态，所以无需设置。开关 3 设置的位置是错误的，不符合安全用电原则。（两空均填序号）
解：三孔插座中，中间的孔接地，不要开关控制，故2必须常闭，不应该设置；
控制灯泡的开关应该接在火线和灯泡之间，不能接在零线与灯泡之间，故3不合理。
答案：2；3。
三、作图题
19．（2022•宜昌模拟）如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式。
解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全。如图所示：
20．（2022•营口模拟）小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整。
解：晚上，天黑光控开关闭合，有人走动发出声音，声控开关闭合，灯亮，说明两个开关不能独立工作，即两个开关串联，再和灯泡串联，要注意开关应先接在火线上；
插座的接法是：左零右火中接地；电路图如图所示：
四、解答题
21．（2022•汕头模拟）
认识短路的危害
【设计实验】
目的：认识短路的危害
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、
导线、电流表（演示电流表，0～5A挡）
【进行实验】
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路。
（2）当开关闭合时，灯泡 发光 （填“发光”或“不发光”），电流表 有 （填“有”或“无”）示数。
（3）断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到 A
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
【分析论证】
B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流 很大 ，通过保险丝和导线的电流 相同 ，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成 正 比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的 热 效应。
解：【进行实验】
（2）当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数。
（3）断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光。故只有A符合题意；
【分析论证】
当B、D间接入铜丝时，灯泡被短路。根据欧姆定律I=UR可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应。
答案：【进行实验】（2）发光；有；（3）A；【分析论证】很大；相同；正；热。
22．（2022•珠海模拟）学习了家庭电路后，小明在家中进行综合实践活动“对家庭用电的调查研究”。
（1）家庭电路中“超负荷”是指家庭用电器的 总功率 过大，这时电路中的 电流 也跟着过大。小明发现，出现上述情况时，电路中的熔断器或空气开关会自动切断电路。熔断器中的保险丝熔断的原理是电流的 热 效应。如图甲是空气开关的原理图，当电路中电流过大时，通电线圈P产生较强的磁性，吸引衔铁Q，弹簧拉动开关，自动切断电路。可见空气开关切断电路则是利用了电流的 磁 效应；
（2）观察厨房中的电器时，妈妈告诉他，以前电饭锅不用时要将插头从插座上拔下来，既不方便也容易损坏插座。后来电工师傅换了一个如图乙的带开关的插座后，只要拨动下开关就可以断开电了。小明仔细观察了如图示的插座后，很快就在纸上画出了如图丙所示的插座背面接线示意图。则图中最上面的一根线应该是 零 （火/零）线，两孔插座与三孔插座是 并 联的。
（3）要利用图丁所示的电能表来估测测电饭锅的电功率，小明首先断开家中所有用电器，再将一只电饭煲接入电路正常工作。小明发现电能表的转盘转过24转所需的时间刚好为1min，则这只电饭煲的额定功率是 800 W。
解：（1）电线都有允许通过的最大电流值，如果电流超过允许通过的最大电流值，即总功率过大，则电流会使电线发热引起火灾，这就是物理中所说的过载，也就是我们生活中所说的“超负荷”；
电流通过导体时电能转化成热，这种现象叫电流的热效应。熔断器中的熔丝就是保险丝，它之所以被熔断是由于电流过大，通过熔丝时产生的热量过多，使得熔丝的温度升高而被熔断，所以熔丝熔断是电流的热效应引起的；
通电导线周围存在磁场，这种现象叫电流的磁效应。由图可知，空气开关中有一个电磁铁（电磁铁的原理是电流的磁效应），当电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，使开关断开，切断电路，所以空气开关切断电路是电流的磁效应引起的。
（2）图丙是插座背面接线示意图，根据开关应接在火线上可知，中间的电线是火线，最上面的一根线应该是零线；两孔插座与三孔插座的用电器可以独立工作、互不影响，则两孔插座与三孔插座是并联的；
（3）转盘转动24转，则电饭煲消耗的电能：W=241800kW•h=175kW•h；
因此时电饭煲正常工作，则电饭煲的额定功率：P=Wt=175kW⋅ℎ160ℎ=0.8kW＝800W。
答案：（1）总功率；电流；热；磁；（2）零；并；（3）800。
