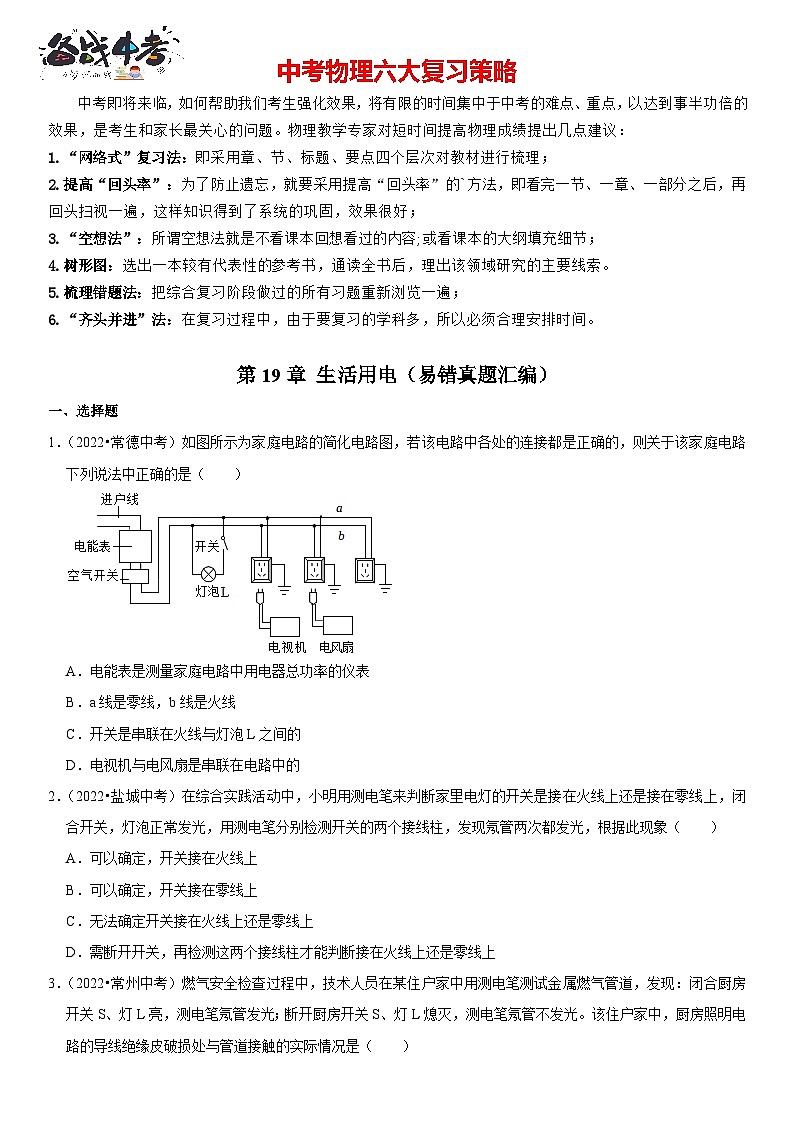

1.“网络式”复习法：即采用章、节、标题、要点四个层次对教材进行梳理；
2.提高“回头率”：为了防止遗忘，就要采用提高“回头率”的`方法，即看完一节、一章、一部分之后，再回头扫视一遍，这样知识得到了系统的巩固，效果很好；
3.“空想法”：所谓空想法就是不看课本回想看过的内容;或看课本的大纲填充细节；
4.树形图：选出一本较有代表性的参考书，通读全书后，理出该领域研究的主要线索。
5.梳理错题法：把综合复习阶段做过的所有习题重新浏览一遍；
6.“齐头并进”法：在复习过程中，由于要复习的学科多，所以必须合理安排时间。
第19章 生活用电（易错真题汇编）
一、选择题

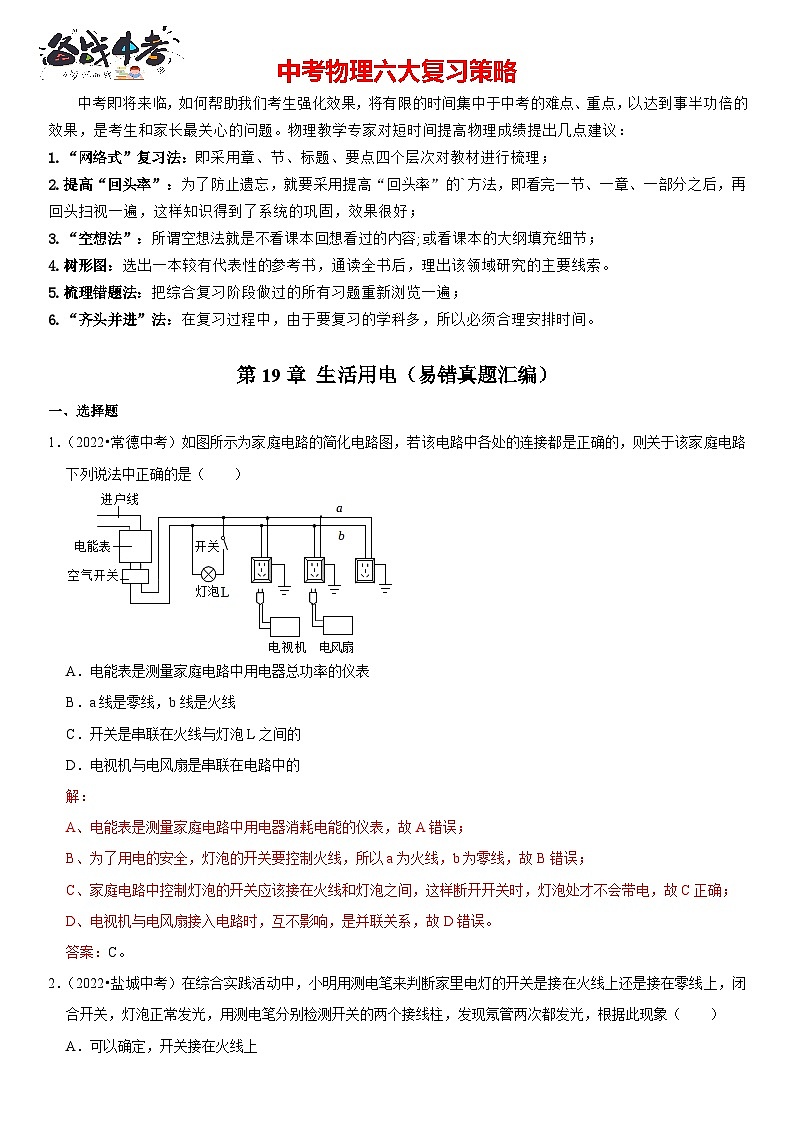

1．（2022•常德中考）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（ ）
A．电能表是测量家庭电路中用电器总功率的仪表
B．a线是零线，b线是火线
C．开关是串联在火线与灯泡L之间的
D．电视机与电风扇是串联在电路中的

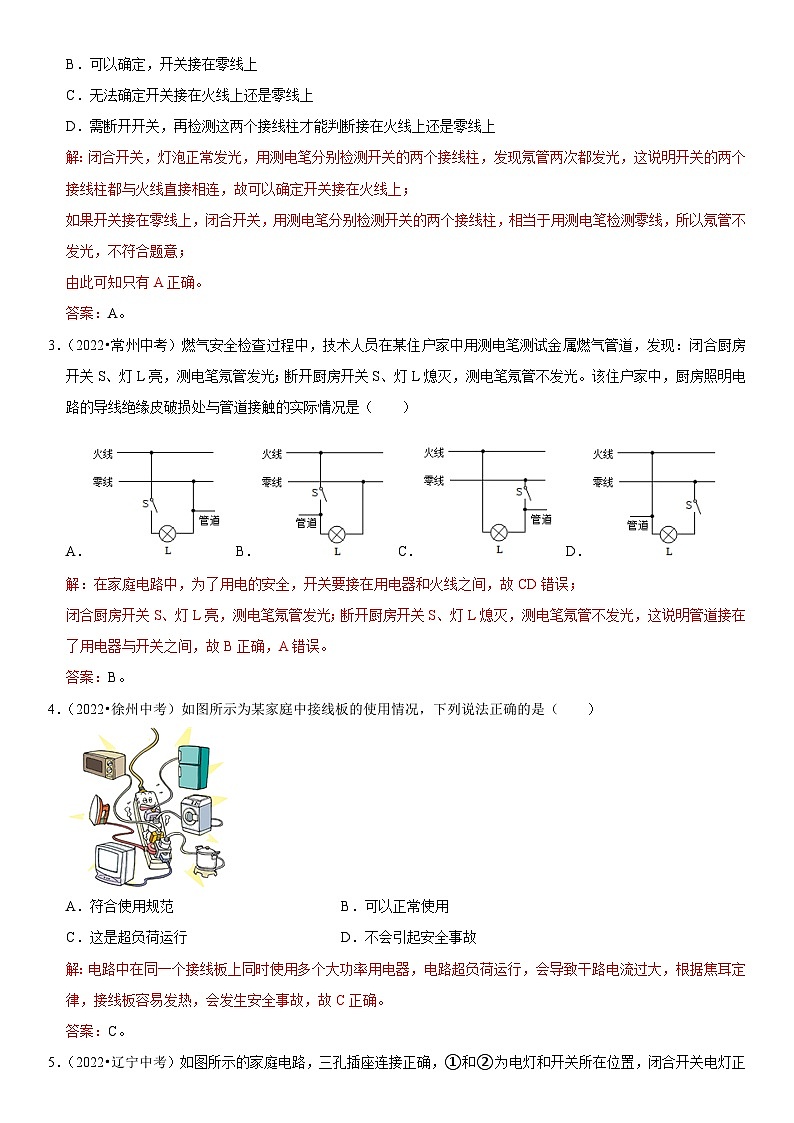

2．（2022•盐城中考）在综合实践活动中，小明用测电笔来判断家里电灯的开关是接在火线上还是接在零线上，闭合开关，灯泡正常发光，用测电笔分别检测开关的两个接线柱，发现氖管两次都发光，根据此现象（ ）
A．可以确定，开关接在火线上
B．可以确定，开关接在零线上
C．无法确定开关接在火线上还是零线上
D．需断开开关，再检测这两个接线柱才能判断接在火线上还是零线上

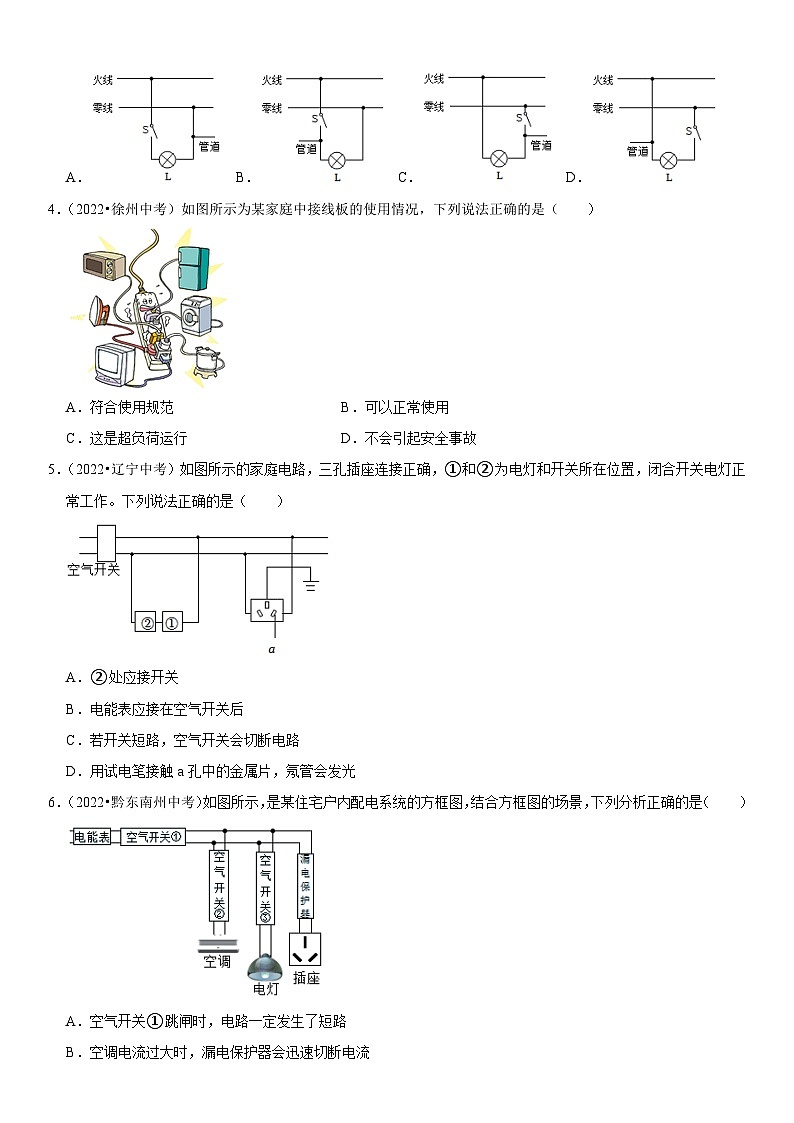

3．（2022•常州中考）燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关S、灯L亮，测电笔氖管发光；断开厨房开关S、灯L熄灭，测电笔氖管不发光。该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是（ ）
A． B． C． D．
4．（2022•徐州中考）如图所示为某家庭中接线板的使用情况，下列说法正确的是（ ）
A．符合使用规范B．可以正常使用
C．这是超负荷运行D．不会引起安全事故

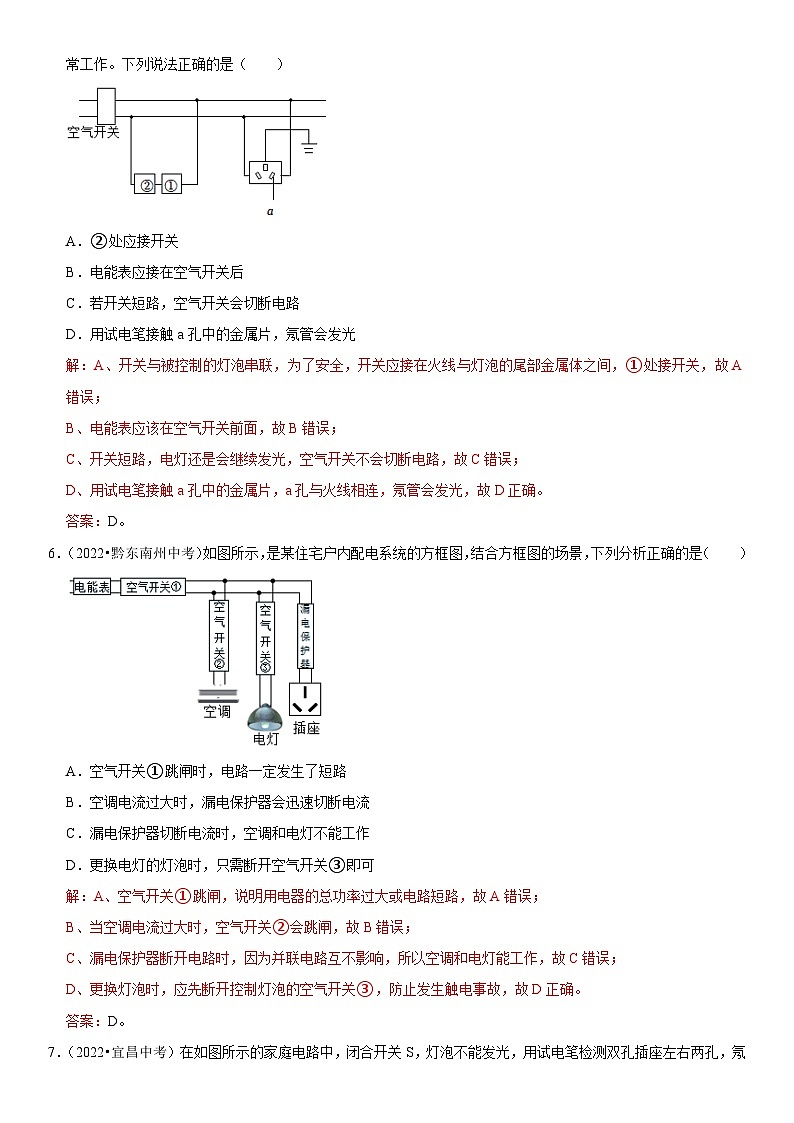

5．（2022•辽宁中考）如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常工作。下列说法正确的是（ ）
A．②处应接开关
B．电能表应接在空气开关后
C．若开关短路，空气开关会切断电路
D．用试电笔接触a孔中的金属片，氖管会发光
6．（2022•黔东南州中考）如图所示，是某住宅户内配电系统的方框图，结合方框图的场景，下列分析正确的是（ ）
A．空气开关①跳闸时，电路一定发生了短路
B．空调电流过大时，漏电保护器会迅速切断电流
C．漏电保护器切断电流时，空调和电灯不能工作
D．更换电灯的灯泡时，只需断开空气开关③即可

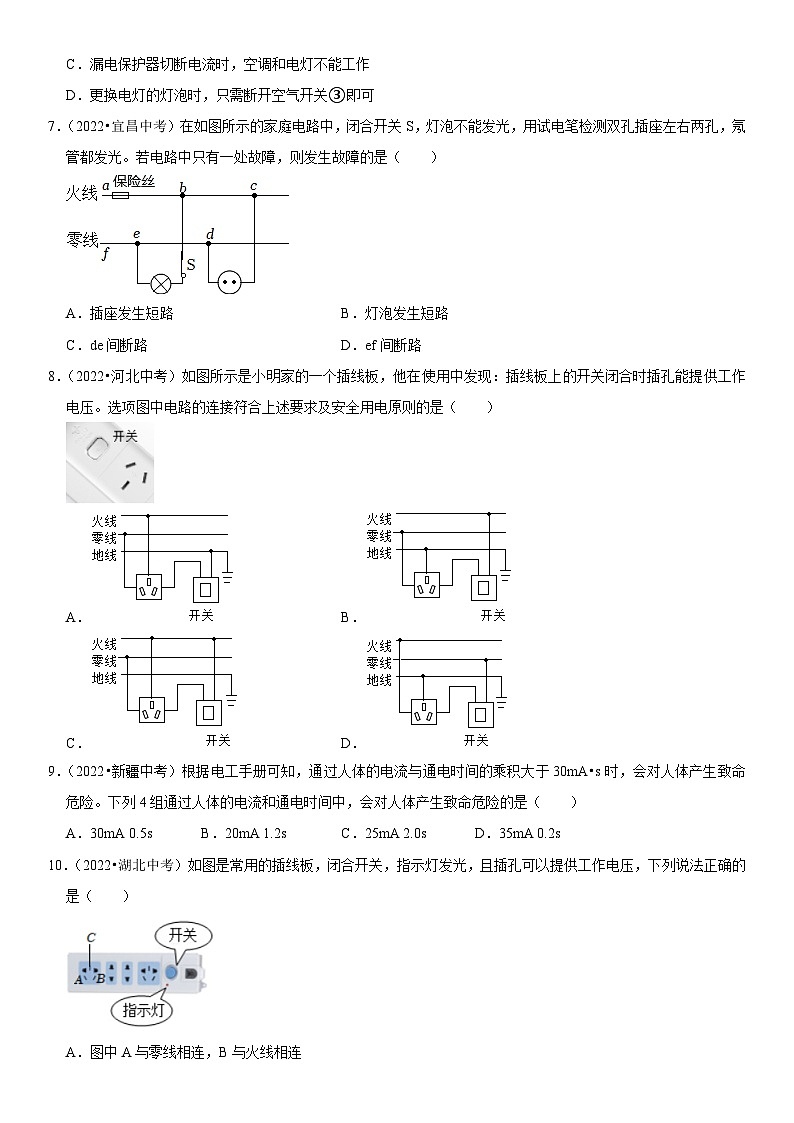

7．（2022•宜昌中考）在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。若电路中只有一处故障，则发生故障的是（ ）
A．插座发生短路B．灯泡发生短路
C．de间断路D．ef间断路
8．（2022•河北中考）如图所示是小明家的一个插线板，他在使用中发现：插线板上的开关闭合时插孔能提供工作电压。选项图中电路的连接符合上述要求及安全用电原则的是（ ）
A．B．
C．D．
9．（2022•新疆中考）根据电工手册可知，通过人体的电流与通电时间的乘积大于30mA•s时，会对人体产生致命危险。下列4组通过人体的电流和通电时间中，会对人体产生致命危险的是（ ）
A．30mA 0.5sB．20mA 1.2sC．25mA 2.0sD．35mA 0.2s
10．（2022•湖北中考）如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（ ）
A．图中A与零线相连，B与火线相连
B．将试电笔插入C孔，其氖管会发光
C．若指示灯断路不能发光，则插孔不能提供工作电压
D．若A、B两孔发生短路，则其它插孔仍可提供工作电压
11．（2022•湖州中考）如图是小明家家庭电路的一部分。下列叙述中，错误的是（ ）
A．开关与灯泡串联
B．灯泡与插座串联
C．当开关S断开时，用测电笔分别测试电路中a、b、c、d四处，能使氖管发光的是d处
D．该插座能将用电器的金属外壳与大地相连
12．（2022•济南中考）如图所示是一些与用电有关的现象，符合安全用电原则的是（ ）
A．甲图中电源线老化破损仍继续使用
B．乙图中爬树取下落在电线上的风筝
C．丙图中用湿手去插拔吹风机的插头
D．丁图中电冰箱金属外壳已可靠接地
二、填空题
13．（2022•贵阳中考）家中台灯插头出现如图所示的破损，如果直接用手拔该插头，将会对人造成 的危险，甚至危及生命！
14．（2022•江西中考）劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的氖管发光，说明被检测的插孔与 相连，此时，测电笔与人体之间的连接方式是 联。
15．（2022•聊城中考）如图所示，控制灯泡的开关要接在 （选填“1”或“2”）处。将电水壶的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的 （选填“火”“零”或“地”）线相连，以防止外壳带电时，对人造成伤害。
16．（2022•阜新中考）如图所示，同一个插排上同时使用多个用电器，用电器的总功率过大，会造成家庭电路中的 过大，此时 （填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用。
17．（2022•黑龙江中考）如图所示的家庭电路，两虚线框中连入了电灯和开关，则方框 中为开关；闭合开关后，发现电灯不亮，使用试电笔测试a、b、c三点时试电笔的氖管均发光，测试d点时试电笔的氖管不发光，则该电路的故障为 。
18．（2022•青岛中考）“安全用电，从我做起”。如图是已接入家庭电路中的一个插线板。
（1）插线板上标记A的插孔，应与家庭电路的 线相连。
（2）多个用电器同时插在插线板上工作，它们的连接方式是 联。
（3）将电烤箱的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是 。
三、作图题
19．（2022•福建中考）用笔画线表示导线，将图中的开关、插座分别接入家庭电路中。
20．（2022•丹东中考）请用笔画线代替导线将如图所示的家庭电路连接完整，开关只控制壁灯。
四、解答题
21．（2022•黑龙江中考）李刚同学家里添置了一台电热水器，他建议家人不要将电热水器和其它大功率用电器同时使用，否则会存在安全隐患。请你根据所学的物理知识，解释同时使用大功率用电器存在什么安全隐患。
22．（2021•常德中考）小洋上八年级了，觉得物理这门新学科很有趣。有一天，他在课外活动时观察九年级物理兴趣小组用干电池做电学实验。发现在实验过程中，九年级同学用手直接将导线端口裸露的铜芯拧到接线柱上。他联想到自己家正在装修新房子，电工师傅在铺设家里的电路时所有的接头处都是用绝缘胶布包好的，并且他当时好奇地问电工师傅为什么要这么做，电工师傅说是为了安全。难道九年级同学就可以不考虑安全问题吗？请你用所学的物理知识给小洋简要地解释这中间的奥秘（字数不得超过100字）。
