苏科版九年级物理上册课件 第十三章电路初探13.4电压和电压表的使用
展开
这是一份苏科版九年级物理上册课件 第十三章电路初探13.4电压和电压表的使用，共26页。

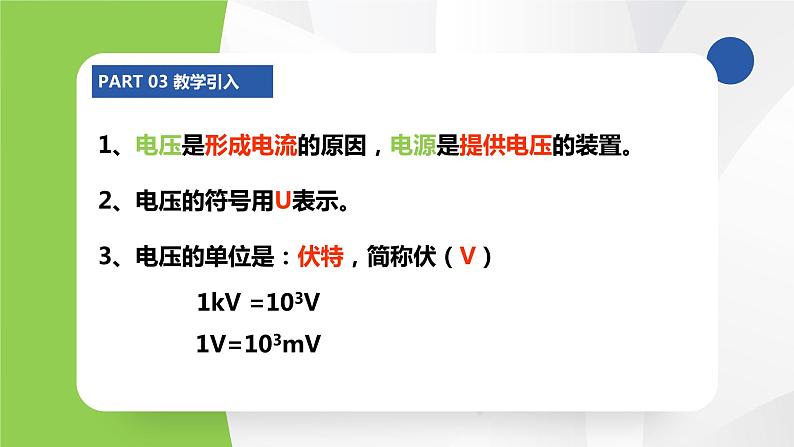

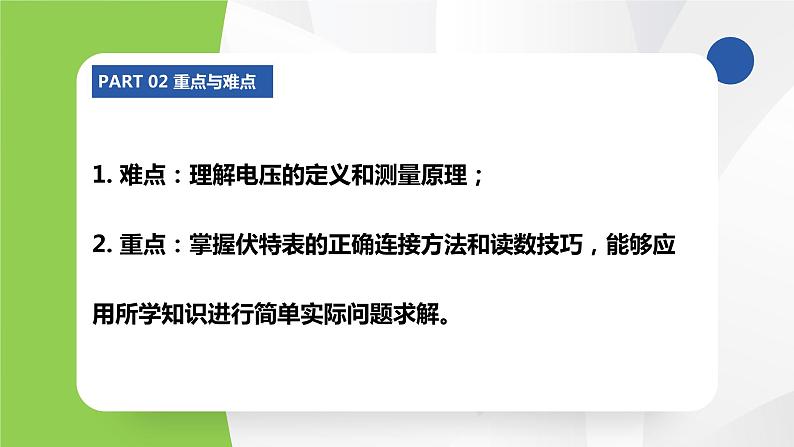

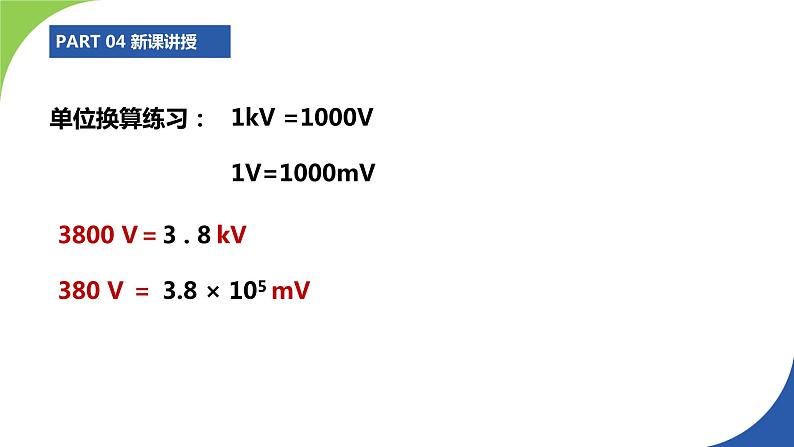

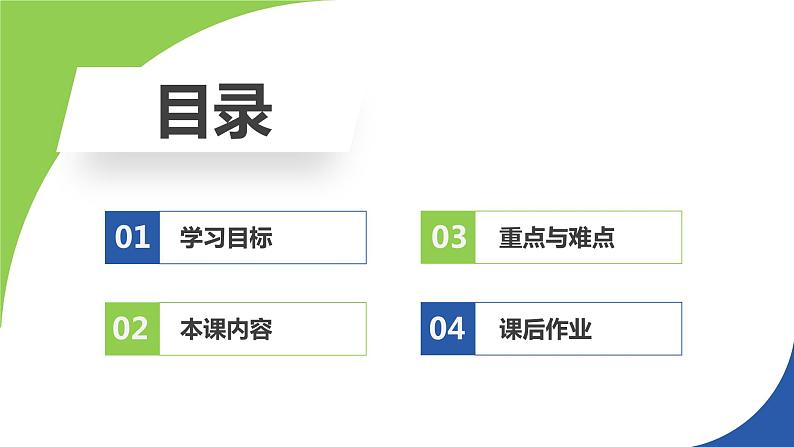

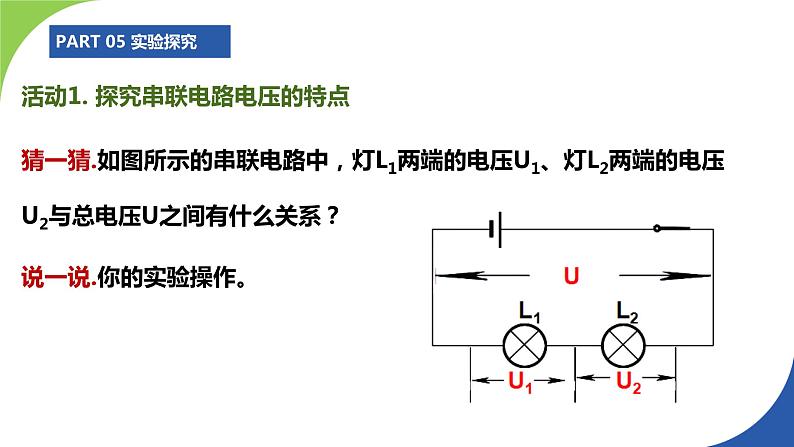

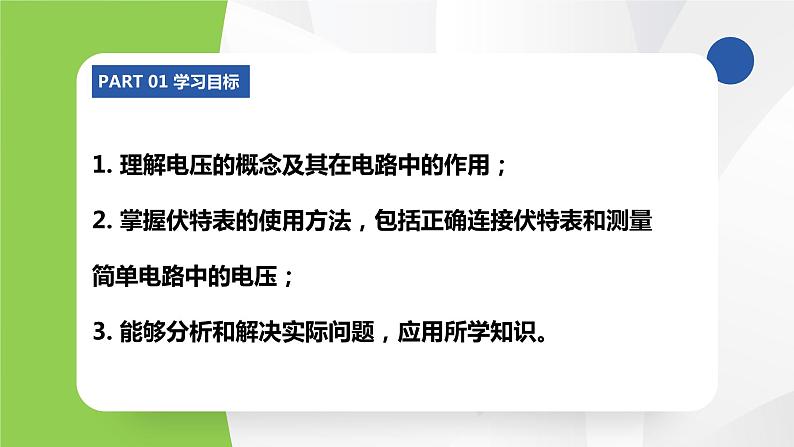

第十三章 电路初探 13.4 电压和电压表的使用目录01020304学习目标本课内容重点与难点课后作业PART 01 学习目标1. 理解电压的概念及其在电路中的作用； 2. 掌握伏特表的使用方法，包括正确连接伏特表和测量简单电路中的电压； 3. 能够分析和解决实际问题，应用所学知识。PART 02 重点与难点1. 难点：理解电压的定义和测量原理； 2. 重点：掌握伏特表的正确连接方法和读数技巧，能够应用所学知识进行简单实际问题求解。PART 03 教学引入1、电压是形成电流的原因，电源是提供电压的装置。2、电压的符号用U表示。3、电压的单位是：伏特，简称伏（V）1kV =103V1V=103mV电压伏特简介意大利物理学家，从小勤奋学习，热爱科学，十六岁就开始与一些科学家通信。伏特最重要的科学发明是伏特电堆，曾经因此掀起电磁学的革命。PART 04 新课讲授3800 V＝ kV380 V ＝ mV 3 . 83.8 × 105单位换算练习：1kV =1000V1V=1000mVPART 04 新课讲授活动1. 探究串联电路电压的特点猜一猜.如图所示的串联电路中，灯L1两端的电压U1、灯L2两端的电压U2与总电压U之间有什么关系？说一说.你的实验操作。PART 05 实验探究1.连接过程中，开关应处于断开状态；2.把电压表并联在灯L1两端测出电压值U1，再分别测出灯L2两端的电压U2与总电压U，完成一次实验；3.更换不同规格的灯泡，多次实验；2.5V和2.5V2.5V和3.8VPART 05 实验探究2.小明完成了实验，并把数据记录在表中。分析实验数据得出两个实验结论：①串联电路两端的电压等于各部分电路两端电压之和；②串联电路中，各部分电路两端电压相等。1.串联电路中，电压特点：分析与改进电路两端总电压等于各部分电路两端电压之和，即U=U1+U2PART 05 实验探究你认为结论_____是错误的，原因可能是___________________。除此之外，小华还指出应多测几组实验数据，这样才能_________________（选填“减小误差”或“寻找普遍规律”）。使用的灯泡规格相同②寻找普遍规律PART 05 实验探究活动2. 探究并联电路电压的特点猜一猜.如图所示的并联电路中，灯L1两端的电压U1、灯L2两端的电压U2与总电压U之间有什么关系？说一说.你的实验操作。PART 05 实验探究1.连接过程中，开关应处于断开状态；2.把电压表并联在灯L1两端测出电压值U1，再分别测出灯L2两端的电压U2与总电压U，完成一次实验；3.更换不同规格的灯泡，多次实验；2.5V和2.5V2.5V和3.8VPART 05 实验探究当不同规格灯泡L1、L2并联时，电压特点：分析与改进电路两端总电压与各支路两端电压相等即U=U1=U2PART 05 实验探究电压表测量电路中电压大小的仪器—电压表电路中的符号电压表的使用方法： 1、调零2、并联：电压表必须并联在待测电路的两端。3、正进负出4、不超量程5、允许将电压表直接接到电源的两极上，此时测量电源电压。VPART 06 新课讲授1、实验室中常用的电压表如图所示，它有____个接线柱，____个量程。2、如果把标有“－”的接线柱和标有“3”的接线柱接到电路中，表示选用________量程；电压表的分度值为______3、如果把标有“－”的接线柱和标有“15”的接线柱接到电路中，表示选用________量程；电压表的分度值为_________；3 2 0-3Ｖ 0.1Ｖ 0-15Ｖ 0.5Ｖ PART 06 新课讲授并联电路两端的电压和各支路两端的电压相等。注意：在探究串并联电路电压特点的实验中1. 每次实验应尽可能选用不同规格的灯泡。2. 要注意换用不同规格的灯泡多测几组数据。PART 06 新课讲授PART 06 新课讲授【结论】串联电路总电压等于各部分电路两端电压之和。 U = U1 + U2PART 06 新课讲授1. 某同学在做电学实验时，不慎将电压表和电流表的位置对换了，如图所示，若开关闭合其后果是 （ ） A．两表会被烧坏 B．两表都不会被烧坏 C．电压表不会被烧坏但无示数 D．电压表不会被烧坏，但电流表会被烧坏 BPART 07 课后练习2. 如图所示的电路中，用电压表能测出L1两端电压的图是（ ）DPART 07 课后练习 3.如图所示，电流表和电压表接法正确的是（ ）CPART 07 课后练习 4.如甲图所示电路，当闭合开关后，两个电压表指针偏转均为乙图所示，则灯泡L1和L2两端的电压分别为（ ）A．1.7V 6.8V B．6.8V 1.7V C．1.7V 5V D．8.5V 1.7VBPART 07 课后练习 归纳总结1.电压2.电压符号及其单位3.电压的测量4.串、并联电路中电压的规律 课后作业完成《随堂练习》课后练习题P43 总结本节知识点内容预习下一节内容下节课再见
第十三章 电路初探 13.4 电压和电压表的使用目录01020304学习目标本课内容重点与难点课后作业PART 01 学习目标1. 理解电压的概念及其在电路中的作用； 2. 掌握伏特表的使用方法，包括正确连接伏特表和测量简单电路中的电压； 3. 能够分析和解决实际问题，应用所学知识。PART 02 重点与难点1. 难点：理解电压的定义和测量原理； 2. 重点：掌握伏特表的正确连接方法和读数技巧，能够应用所学知识进行简单实际问题求解。PART 03 教学引入1、电压是形成电流的原因，电源是提供电压的装置。2、电压的符号用U表示。3、电压的单位是：伏特，简称伏（V）1kV =103V1V=103mV电压伏特简介意大利物理学家，从小勤奋学习，热爱科学，十六岁就开始与一些科学家通信。伏特最重要的科学发明是伏特电堆，曾经因此掀起电磁学的革命。PART 04 新课讲授3800 V＝ kV380 V ＝ mV 3 . 83.8 × 105单位换算练习：1kV =1000V1V=1000mVPART 04 新课讲授活动1. 探究串联电路电压的特点猜一猜.如图所示的串联电路中，灯L1两端的电压U1、灯L2两端的电压U2与总电压U之间有什么关系？说一说.你的实验操作。PART 05 实验探究1.连接过程中，开关应处于断开状态；2.把电压表并联在灯L1两端测出电压值U1，再分别测出灯L2两端的电压U2与总电压U，完成一次实验；3.更换不同规格的灯泡，多次实验；2.5V和2.5V2.5V和3.8VPART 05 实验探究2.小明完成了实验，并把数据记录在表中。分析实验数据得出两个实验结论：①串联电路两端的电压等于各部分电路两端电压之和；②串联电路中，各部分电路两端电压相等。1.串联电路中，电压特点：分析与改进电路两端总电压等于各部分电路两端电压之和，即U=U1+U2PART 05 实验探究你认为结论_____是错误的，原因可能是___________________。除此之外，小华还指出应多测几组实验数据，这样才能_________________（选填“减小误差”或“寻找普遍规律”）。使用的灯泡规格相同②寻找普遍规律PART 05 实验探究活动2. 探究并联电路电压的特点猜一猜.如图所示的并联电路中，灯L1两端的电压U1、灯L2两端的电压U2与总电压U之间有什么关系？说一说.你的实验操作。PART 05 实验探究1.连接过程中，开关应处于断开状态；2.把电压表并联在灯L1两端测出电压值U1，再分别测出灯L2两端的电压U2与总电压U，完成一次实验；3.更换不同规格的灯泡，多次实验；2.5V和2.5V2.5V和3.8VPART 05 实验探究当不同规格灯泡L1、L2并联时，电压特点：分析与改进电路两端总电压与各支路两端电压相等即U=U1=U2PART 05 实验探究电压表测量电路中电压大小的仪器—电压表电路中的符号电压表的使用方法： 1、调零2、并联：电压表必须并联在待测电路的两端。3、正进负出4、不超量程5、允许将电压表直接接到电源的两极上，此时测量电源电压。VPART 06 新课讲授1、实验室中常用的电压表如图所示，它有____个接线柱，____个量程。2、如果把标有“－”的接线柱和标有“3”的接线柱接到电路中，表示选用________量程；电压表的分度值为______3、如果把标有“－”的接线柱和标有“15”的接线柱接到电路中，表示选用________量程；电压表的分度值为_________；3 2 0-3Ｖ 0.1Ｖ 0-15Ｖ 0.5Ｖ PART 06 新课讲授并联电路两端的电压和各支路两端的电压相等。注意：在探究串并联电路电压特点的实验中1. 每次实验应尽可能选用不同规格的灯泡。2. 要注意换用不同规格的灯泡多测几组数据。PART 06 新课讲授PART 06 新课讲授【结论】串联电路总电压等于各部分电路两端电压之和。 U = U1 + U2PART 06 新课讲授1. 某同学在做电学实验时，不慎将电压表和电流表的位置对换了，如图所示，若开关闭合其后果是 （ ） A．两表会被烧坏 B．两表都不会被烧坏 C．电压表不会被烧坏但无示数 D．电压表不会被烧坏，但电流表会被烧坏 BPART 07 课后练习2. 如图所示的电路中，用电压表能测出L1两端电压的图是（ ）DPART 07 课后练习 3.如图所示，电流表和电压表接法正确的是（ ）CPART 07 课后练习 4.如甲图所示电路，当闭合开关后，两个电压表指针偏转均为乙图所示，则灯泡L1和L2两端的电压分别为（ ）A．1.7V 6.8V B．6.8V 1.7V C．1.7V 5V D．8.5V 1.7VBPART 07 课后练习 归纳总结1.电压2.电压符号及其单位3.电压的测量4.串、并联电路中电压的规律 课后作业完成《随堂练习》课后练习题P43 总结本节知识点内容预习下一节内容下节课再见
