初中浙教版第1节 电荷与电流随堂练习题

这是一份初中浙教版第1节 电荷与电流随堂练习题，共4页。试卷主要包含了根据实物图画电路图等内容，欢迎下载使用。

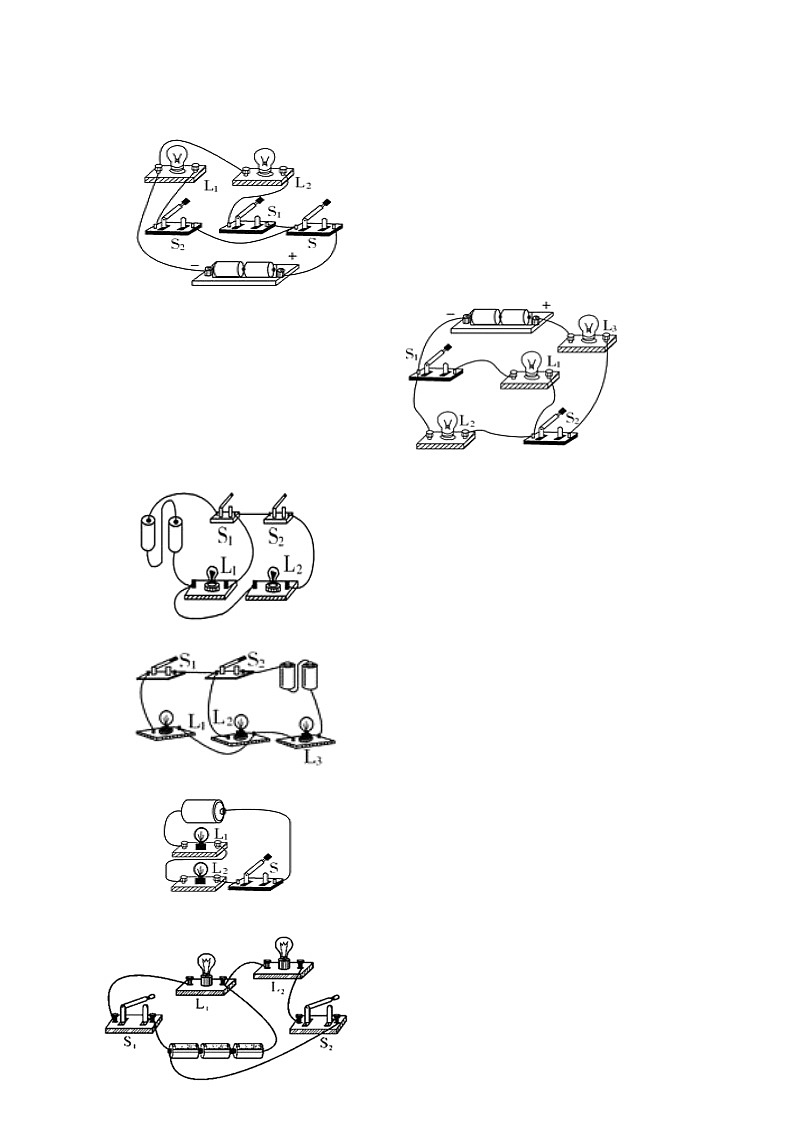

1.请你根据实物电路，帮助小雨同学画出相应电路图。

2.如图所示，电路中两个小灯泡的连接方式是________，请在右边方框内画出对应的电路图________。
3.在方框中画出下图所示电路的电路图。
4.如图所示为一实物电路，请在方框内画出对应的电路图。
5.根据实物图画电路图。






6.用笔画线代替导线，把下列元件连成并联电路，开关S同时控制灯泡L1、L2 ， 开关S1只控制灯泡L1 ， 开关S2只控制灯泡L2 ， 并画出电路图。
7.根据如图所示的实物连线图，画出对应的电路图。
8.用笔画线代替导线，把下列元件连成并联电路，开关S同时控制灯泡L1、L2 ， 并画出电路图。
9.用笔画线代替导线，根据图甲的电路图连接图乙的实物图。

10.请你根据电路图甲，帮助小雨同学连接图乙实物电路。
11.根据电路图，完成实物图连接。
