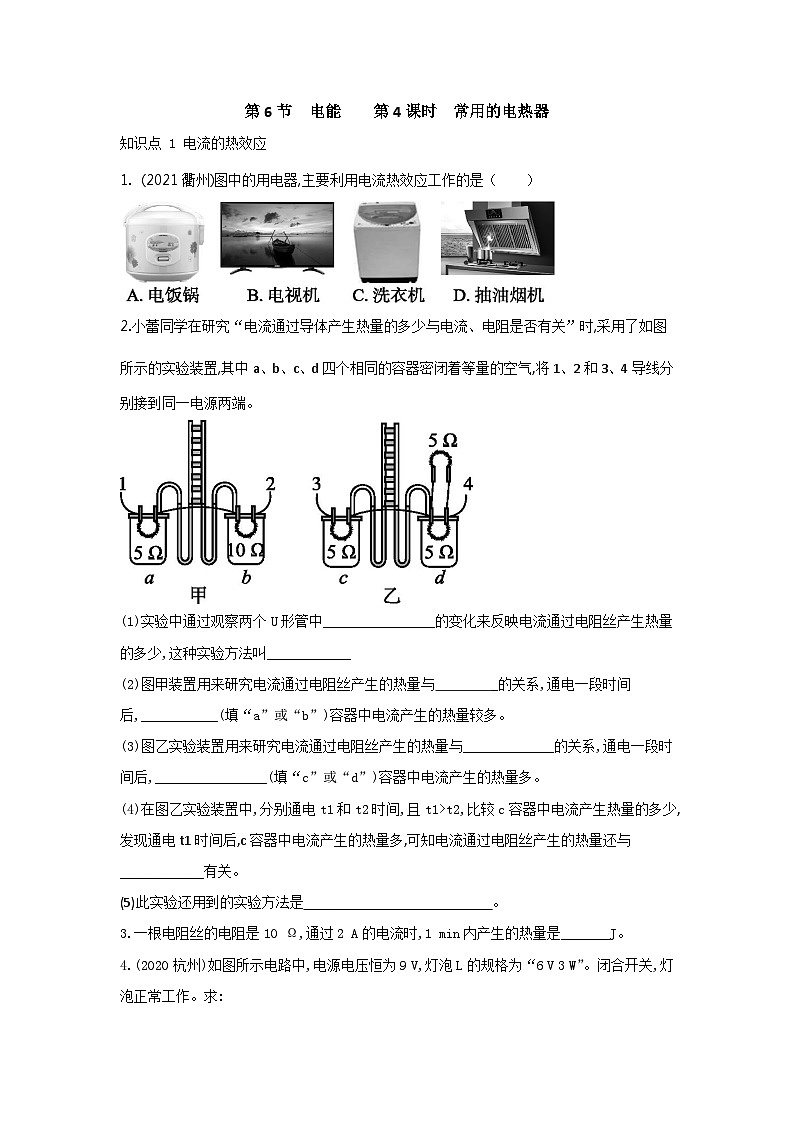

第6节　电能    第4课时　常用的电热器

知识点 1 电流的热效应

1. (2021衢州)图中的用电器,主要利用电流热效应工作的是 （    ）

2.小蕾同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时,采用了如图所示的实验装置,其中a、b、c、d四个相同的容器密闭着等量的空气,将1、2和3、4导线分别接到同一电源两端。

(1)实验中通过观察两个U形管中________________的变化来反映电流通过电阻丝产生热量的多少,这种实验方法叫____________

(2)图甲装置用来研究电流通过电阻丝产生的热量与        _的关系,通电一段时间后,___________(填“a”或“b”)容器中电流产生的热量较多。

(3)图乙实验装置用来研究电流通过电阻丝产生的热量与_____________的关系,通电一段时间后,________________(填“c”或“d”)容器中电流产生的热量多。

(4)在图乙实验装置中,分别通电t1和t2时间,且t1>t2,比较c容器中电流产生热量的多少,发现通电t1时间后,c容器中电流产生的热量多,可知电流通过电阻丝产生的热量还与____________有关。

(5)此实验还用到的实验方法是____                       。

3.一根电阻丝的电阻是10 Ω,通过2 A的电流时,1 min内产生的热量是_______J。

4.(2020杭州)如图所示电路中,电源电压恒为9 V,灯泡L的规格为“6 V 3 W”。闭合开关,灯泡正常工作。求:

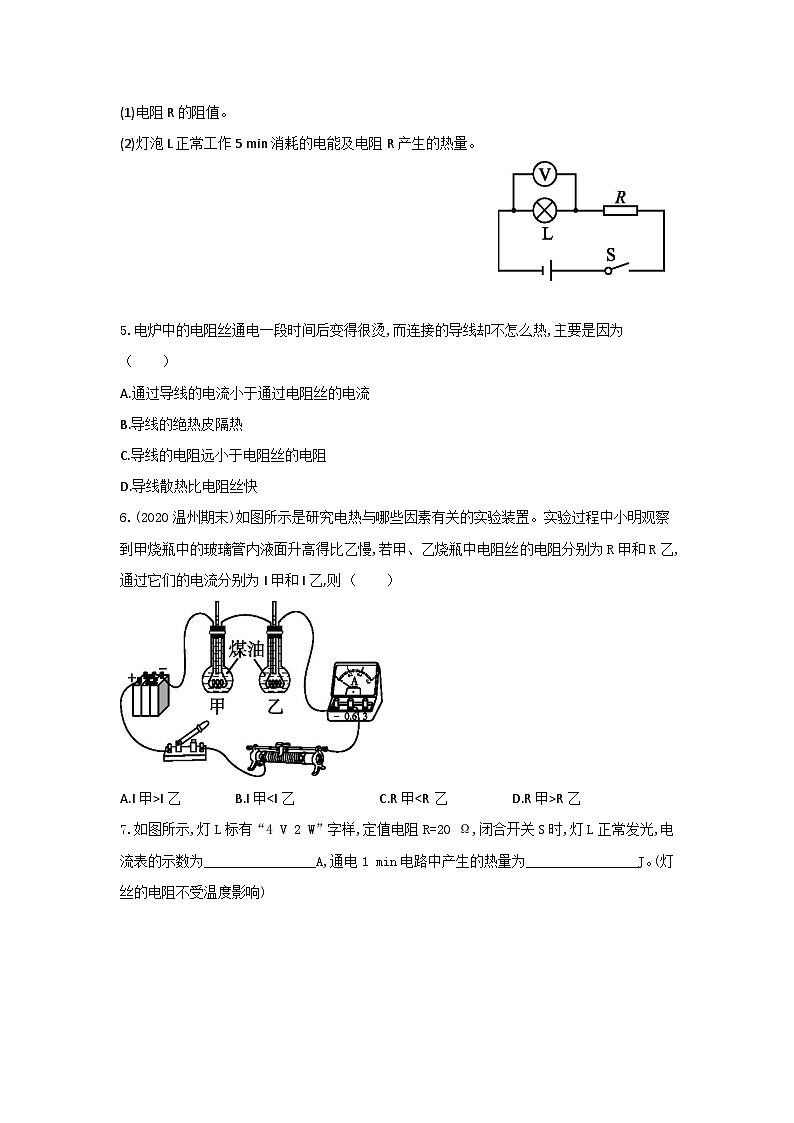

(1)电阻R的阻值。

(2)灯泡L正常工作5 min消耗的电能及电阻R产生的热量。

5.电炉中的电阻丝通电一段时间后变得很烫,而连接的导线却不怎么热,主要是因为（    ）

A.通过导线的电流小于通过电阻丝的电流

B.导线的绝热皮隔热

C.导线的电阻远小于电阻丝的电阻

D.导线散热比电阻丝快

6.(2020温州期末)如图所示是研究电热与哪些因素有关的实验装置。实验过程中小明观察到甲烧瓶中的玻璃管内液面升高得比乙慢,若甲、乙烧瓶中电阻丝的电阻分别为R甲和R乙,通过它们的电流分别为I甲和I乙,则              （    ）

A.I甲>I乙   B.I甲<I乙            C.R甲<R乙      D.R甲>R乙

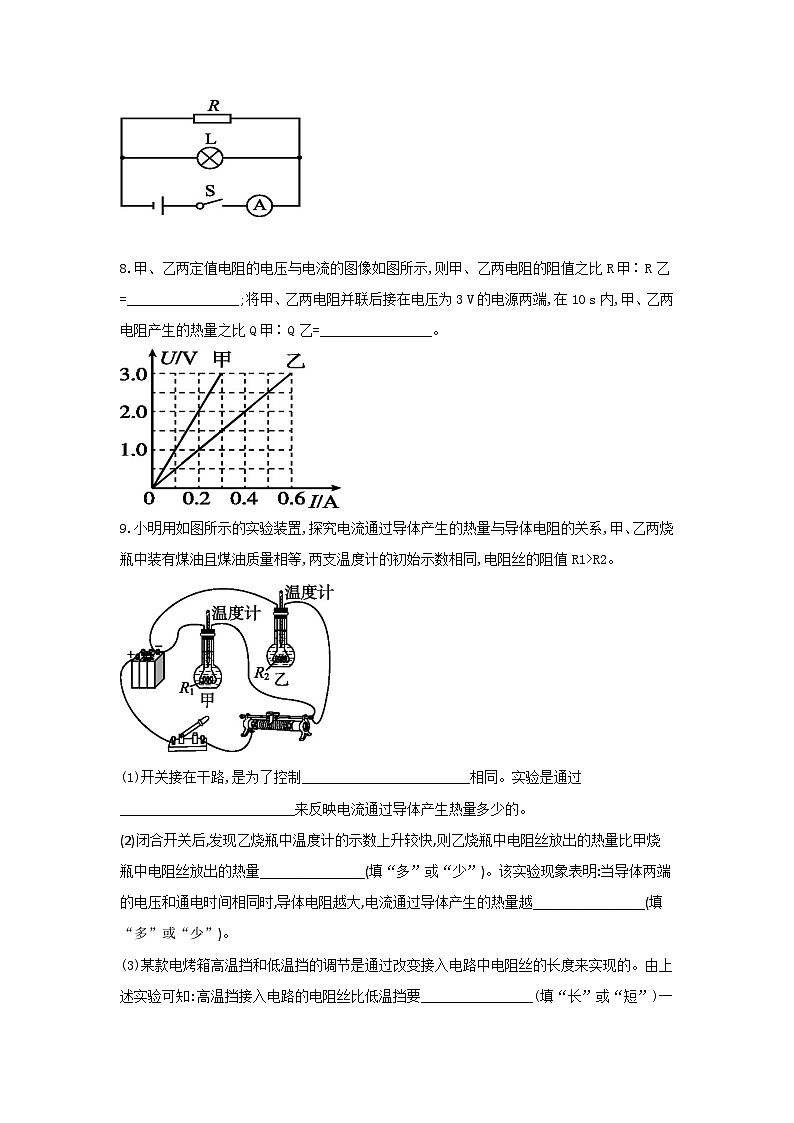

7.如图所示,灯L标有“4 V 2 W”字样,定值电阻R=20 Ω,闭合开关S时,灯L正常发光,电流表的示数为________________A,通电1 min电路中产生的热量为________________J。(灯丝的电阻不受温度影响)

8.甲、乙两定值电阻的电压与电流的图像如图所示,则甲、乙两电阻的阻值之比R甲∶R乙=________________;将甲、乙两电阻并联后接在电压为3 V的电源两端,在10 s内,甲、乙两电阻产生的热量之比Q甲∶Q乙=________________。

9.小明用如图所示的实验装置,探究电流通过导体产生的热量与导体电阻的关系,甲、乙两烧瓶中装有煤油且煤油质量相等,两支温度计的初始示数相同,电阻丝的阻值R1>R2。

(1)开关接在干路,是为了控制________________________相同。实验是通过_________________________来反映电流通过导体产生热量多少的。

(2)闭合开关后,发现乙烧瓶中温度计的示数上升较快,则乙烧瓶中电阻丝放出的热量比甲烧瓶中电阻丝放出的热量_______________(填“多”或“少”)。该实验现象表明:当导体两端的电压和通电时间相同时,导体电阻越大,电流通过导体产生的热量越________________(填“多”或“少”)。

(3)某款电烤箱高温挡和低温挡的调节是通过改变接入电路中电阻丝的长度来实现的。由上述实验可知:高温挡接入电路的电阻丝比低温挡要________________(填“长”或“短”)一些。

自|我|提|升|练

10. 【例题】 如图所示为一电热饮水机的电路简图,其额定电压为220 V,具有“加热”“保温”两种功能,对应功率分别为400 W和40 W。当开关S1、S2均闭合时,饮水机处于________(填“保温”或“加热”)状态,R1的阻值为________________Ω。用饮水机给2 kg的水加热,当水温升高50 ℃时,水吸收的热量为____________________J。[c水=4.2×103 J/(kg·℃)]

【变式】 如图所示是某电器内部的电路结构图,R1、R2为阻值相同的电热丝。不同的连接方式其发热功率不同,下列说法不正确的是（    ）

A.甲的发热功率与丙的发热功率相等        B.丁的发热功率是丙的发热功率的2倍

C.丙的发热功率是乙的发热功率的2倍      D.丁的发热功率是乙的发热功率的4倍

答案

1.A

2.液面高度

转换法

电阻、b

电流、c

通电时间

控制变量法

3.2.4×103

4.

(2)由P=W/t可得,灯泡L工作5 min消耗的电能:

W=PLt=3 W×5×60 s=900 J;

通电5 min电阻R产生的热量:

Q=I2Rt=(0.5 A)2×6 Ω×5×60 s=450 J。

5.C

6.C

7.0.7

168

8.2∶1、1∶2

通电时间

温度计示数变化的多少

多

少

短

10. 加热

121.

4.2×105

A
