4.能的转化与能量守恒
4.1 能的形式、转移与转化
⑩会计算用电器消耗的电能，了解家用电器的额定功率。
本课时主要探究电功率与电压、电流的关系，探究的假设是电功率与电压和电流有关，两灯泡串联的目的是研究电功率与电压的关系，两灯泡并联的目的是研究电功率与电流的关系，研究结果是电功率大小与电压成正比，与电流成正比，即P＝UI，进而根据电功率的定义式推导出：W＝Pt＝UIt。
将L1“220V 60W”和L2”220V 40W”并联连接在家庭电路中，哪盏灯的亮度大？
并联连接在家庭电路中，两灯正常发光，
将L1“220V 60W”和L2”220V 40W”串联连接在家庭电路中，哪盏灯的亮度大？
小灯泡的电功率跟什么因素有关？
探究 灯泡的电功率跟哪些因素有关
小灯泡的电功率跟哪些因素有关？
（1）小灯泡的电功率跟电压有关， 电压越高，电功率就越大。
（2）小灯泡的电功率跟电流有关， 电流越大，电功率就越大。
若要研究小灯泡的电功率跟电流和电压的关系，需要运用控制变量的方法进行实验研究。
灯泡的亮暗程度是由实际电功率的大小决定的，那么实际电功率大小与什么因素有关？
（1）研究小灯泡的电功率跟电流的关系， 就要控制小灯泡两端电压不变。
把 2只不同灯泡按图所示方式并联在电路中，电流表测量通过2只不同灯泡的电流。观察2只不同灯泡的亮暗，记录电流表的示数。
【进行实验，收集证据】：
（2）研究小灯泡的电功率跟电压的关系，就要控制通过小灯泡的电流不变。
把2只不同灯泡按图所示方式串联在电路中，电压表测量通过2只不同灯泡的电压。观察2只不同灯泡的亮暗，记录电压表的示数。
（1）在电压相等时，通过小灯泡的电流越大，小灯泡的电功率越大。
（2）在电流相等时，小灯泡两端的电压越大，小灯泡的电功率越大。
研究小灯泡的电功率跟电流的关系表
进一步实验表明，用电器的电功率等于用电器两端电压与通过用电器电流的乘积。
U的单位为伏，I单位为安，则P 的单位为瓦。
1 瓦 = 1 伏·安
1.实验运用的科学方法是什么？
2.实验中判断小灯泡电功率大小的依据是什么？
3.实验采用串联电路有什么好处?采用并联电路有什么好处?
4.实验设计、采用的并联电路有什么需要改进的？
干路上接入一只滑动变阻器，以保护电路
公式P = W/t 与 P = UI 有什么不同？
P = W/t 是功率的定义式，适用于一切功率的计算。而 P = UI 适用于计算电功率，也可用来测量用电器的电功率，反映了电功率的大小由电压和电流决定。
［例题］ 将图3-79 所示的节能灯接在220 伏的电路中，通过灯泡的电流有多大？这只节能灯正常工作2 小时消耗多少电能？
解：灯泡的额定电压为 220 伏，额定功率为 11 瓦。
当灯泡接在 220 伏的电路中时，
电流：I＝ P/U ＝11 瓦/220 伏 = 0.05 安
消耗电能：W ＝ Pt = 11 瓦 ×2×3600 秒 = 79200 焦
答：当节能灯接在 220 伏的电路中时，通过灯泡的电流为 0.05 安，节能灯消耗的电能为 79200 焦。
1.两个不同规格的灯泡，如何分析、判断并联时和串联时两灯的电功功率大小关系？
U相同时，P与I成正比，
若I1>I2,则P1>P2；
由P ＝U2/R 知，
U相同时，P与R成反比，
若R1P2。
I相同时，P与U成正比，
若U1>U2,则P1>P2；
I相同时，P与R成正比，
若R1>R2,则P1>P2。
2.如何求电路消耗的总功率？
P总 ＝U总2/R总 ，
P 总＝I总2R总 ，
1.有”220V 100W”用电器一只，把它接在110伏的电路中，实际功率为------（ ） A. 100W B. 75W C. 50W D. 25W
2.看图计算灯泡的电阻。
= (220V)2/25w
答：这只灯泡的电阻为1936欧
3.两导体电阻之比4:5，若将它们串联接入电路中工作时，相同时间内两电阻消耗电能之比为 ，若将它们并联接入电路中工作时，相同时间内两电阻消耗电能之比为 _____ 　
4.有一只节能灯接在220 V的家庭电路中，通过它的电流为90 mA，计算这只灯使用5 h消耗多少度电？
解析： 90 mA=0.09 A W=UIt =220 V×0.09 A×5 h=0.099 kW·h
这只节能灯工作5 h消耗的电能是0.099 kW·h，即0.099 度。

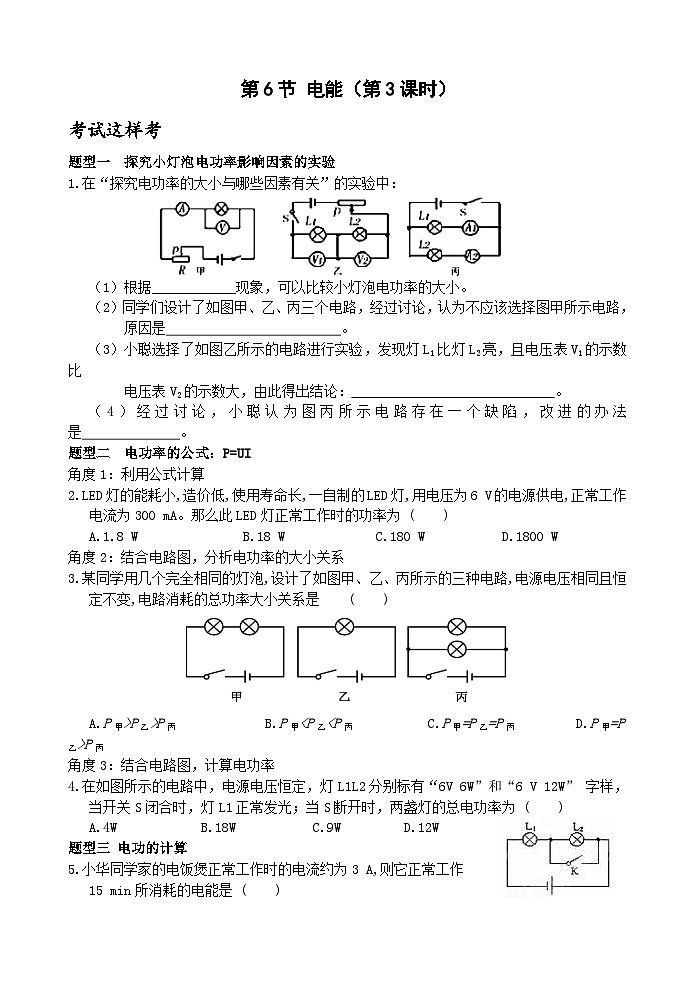

第6节 电能（第3课时）
