浙教版第3章 能量的转化与守恒第6节 电能完整版ppt课件
展开第1课时 电功与电功率

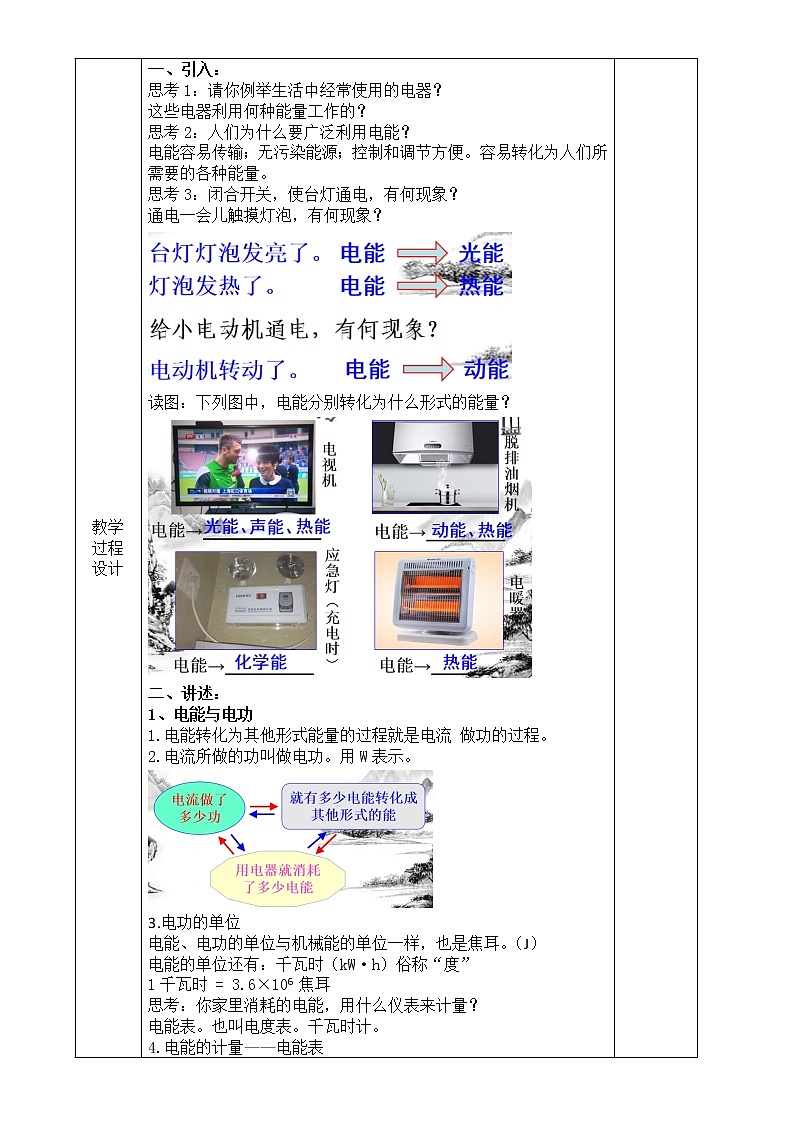

请你例举生活中经常使用的电器?
这些电器利用何种能量工作的?
人们为什么要广泛利用电能?
容易转化为人们所需要的各种能量。
闭合开关,使台灯通电,有何现象?
通电一会儿触摸灯泡,有何现象?
给小电动机通电,有何现象?
下列图中,电能分别转化为什么形式的能量?
电能→____________
电能→________
电能→_________
1、电能转化为其他形式能量的过程就是电流 做功的过程。
2、电流所做的功叫做电功。
就有多少电能转化成其他形式的能
用电器就消耗了多少电能
电能、电功的单位与机械能的单位一样,也是焦耳。(J)
1千瓦时 = 焦耳
你家里消耗的电能,用什么仪表来计量?
kW·h :电能表上的数字以千瓦时为单位来显示所消耗的电能。
220V :该电能表应该接在220伏 的电路上使用。
5(20)A:该电能表 的额定电流为5安, 在短时间内使用时 电流可允许大一些, 但不能超过20安。
720r/ k W·h :接在该电能表上的用电器,每消耗1千瓦时的电能,电能表 的转盘转过720转。
交流电的频率50赫兹。

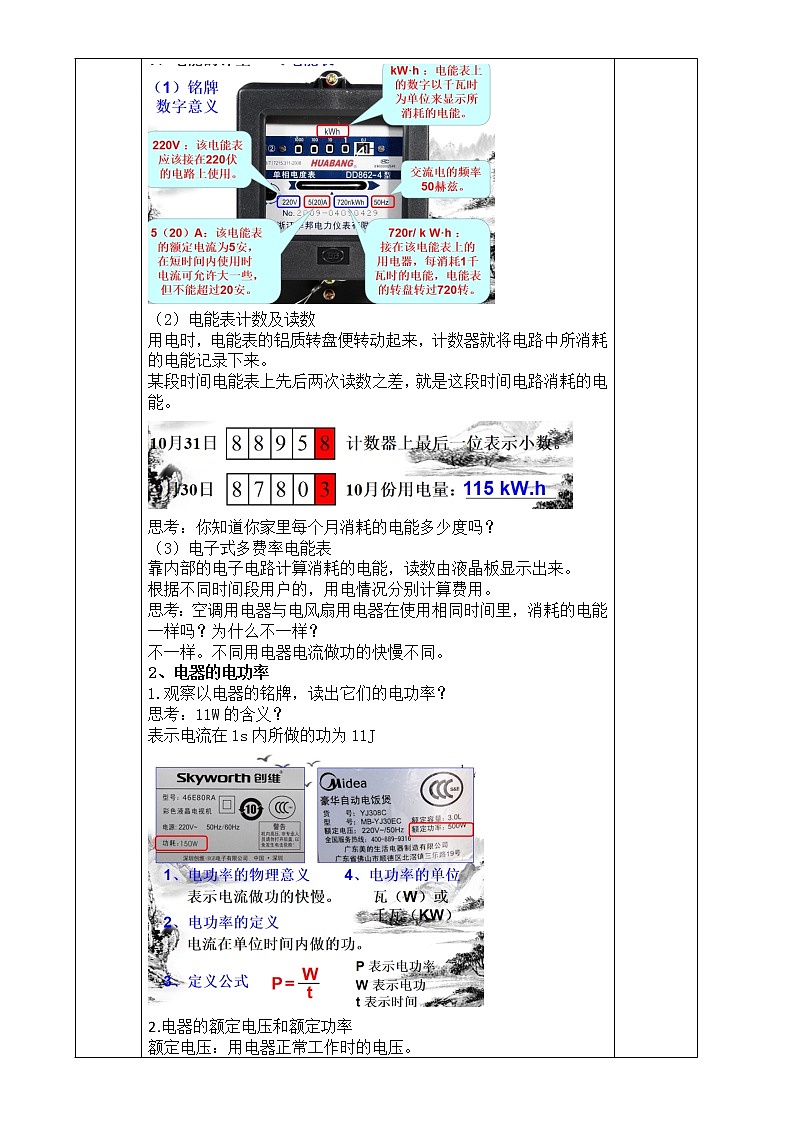

(1)铭牌 数字意义
(2)电能表计数及读数
用电时,电能表的铝质转盘便转动起来,计数器就将电路中所消耗的电能记录下来。
某段时间电能表上先后两次读数之差,就是这段时间电路消耗的电能。
计数器上最后一位表示小数。
10月份用电量: 。
你知道你家里每个月消耗的电能多少度吗?
(3)电子式多费率电能表
靠内部的电子电路计算消耗的电能,读数由液晶板显示出来。
根据不同时间段用户的用电情况分别计算费用。
指每消耗1kwh时,此电能表脉冲计数产生3200个脉冲;
空调用电器与电风扇用电器在使用相同时间里,消耗的电能一样吗?
不同用电器电流做功的快慢不同。
观察以下电器的铭牌,读出它们的电功率?
表示电流在1s内所做的功为11J
电流在单位时间内做的功。
瓦(W)或千瓦(KW)
5、电器的额定电压和额定功率
用电器正常工作时的电压。
用电器在额定电压下消耗的功率。
用电器消耗的总电功率。
你对常用电器的电功率了解多少?
6、一些电器设备的功率
表3-6 常用电器的功率(单位:瓦)
图3-80 是某型号全自动洗衣机的铭牌,你能读懂哪些内容?
不同工作状态下所消耗的总功率是不同的。
1、电流所做的功叫做电功。
电能转化为其他形式能量的过程
1、下列用电器工作时,电能的转化与其他三种 不同的是----------------------------------( ) A.电烙铁 B.电熨斗 C.电取暖器 D.电吹风
2、平常我们讲空调功率大,实质是讲---( ) A.空调消耗的电能多 B.空调做的电功多 C.空调需要的电压高 D.空调消耗电能比较快
3、小刚利用电能表测某家用电器的电功率。当电路中只有这个用电器工作时,测得在15min内,消耗电能0.3kW·h,这个用电器可能是---( ) A.空调器 B.电冰箱 C.电视机 D.收音机
4、如图所示是电能表铭牌。对于其中的重要参 数,下列说法错误的是---------------------( ) A. “220 V”表示这个电能表应该在220伏的电 路中使用 B. “10(20)A”表示这个电能表使用时允许通过 的电流为20安 C. “50 Hz”表示这个电能表应接在50赫的交流 电路中使用 D. “600 r/(kW·h)”表示接 在这个电能表上的用电 器,每消耗1 千瓦时的 电能,电能表上的转盘 转过600圈
