浙教版九年级上册第6节 电能精品第2课时当堂达标检测题

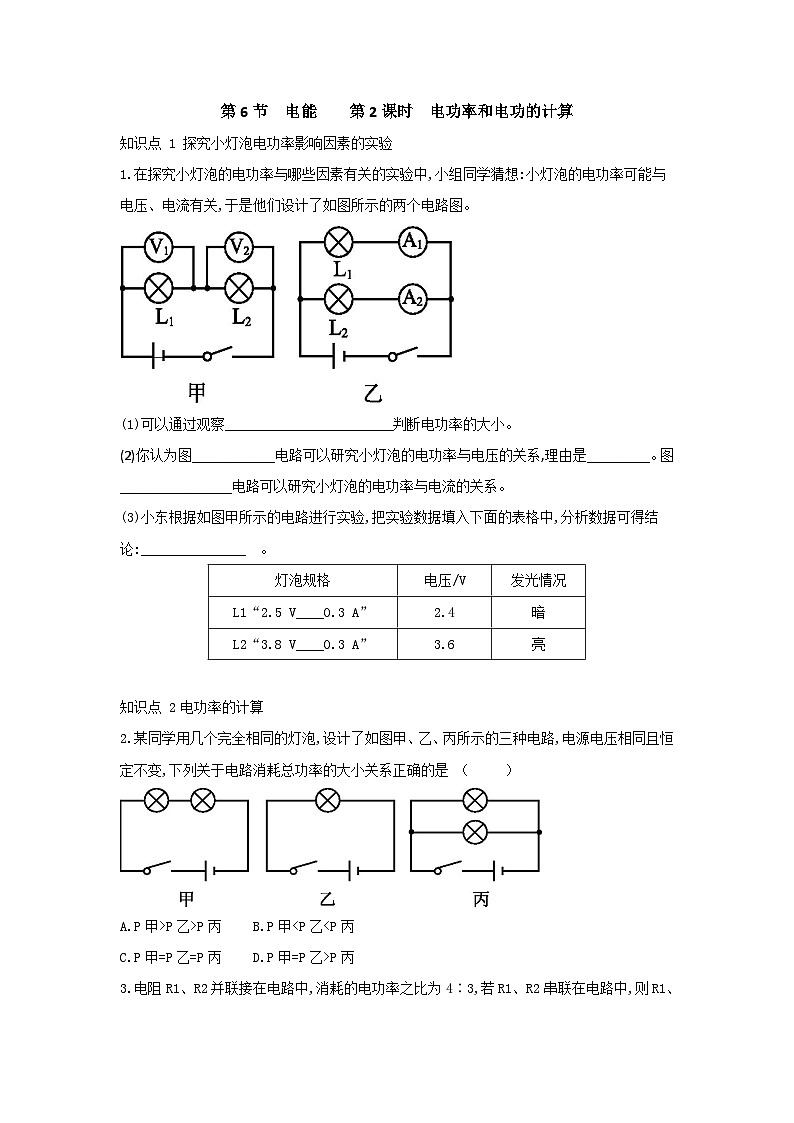

第6节　电能    第2课时　电功率和电功的计算

知识点 1 探究小灯泡电功率影响因素的实验

1.在探究小灯泡的电功率与哪些因素有关的实验中,小组同学猜想:小灯泡的电功率可能与电压、电流有关,于是他们设计了如图所示的两个电路图。

(1)可以通过观察________________________判断电功率的大小。

(2)你认为图____________电路可以研究小灯泡的电功率与电压的关系,理由是_________。图________________电路可以研究小灯泡的电功率与电流的关系。

(3)小东根据如图甲所示的电路进行实验,把实验数据填入下面的表格中,分析数据可得结论:_______________  。

知识点 2电功率的计算

2.某同学用几个完全相同的灯泡,设计了如图甲、乙、丙所示的三种电路,电源电压相同且恒定不变,下列关于电路消耗总功率的大小关系正确的是              （     ）

A.P甲>P乙>P丙    B.P甲<P乙<P丙

C.P甲=P乙=P丙    D.P甲=P乙>P丙

3.电阻R1、R2并联接在电路中,消耗的电功率之比为4∶3,若R1、R2串联在电路中,则R1、R2消耗的功率之比为              （     ）

A.4∶3    B.3∶4

C.16∶9    D.9∶16

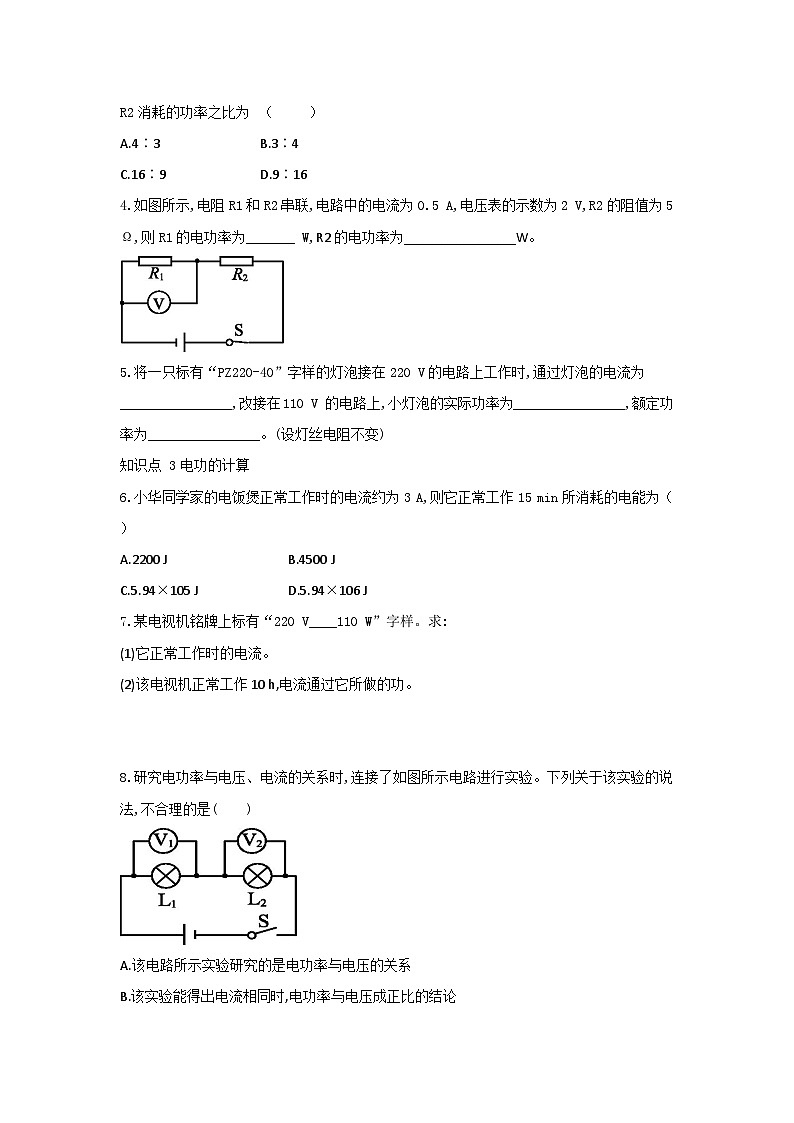

4.如图所示,电阻R1和R2串联,电路中的电流为0.5 A,电压表的示数为2 V,R2的阻值为5 Ω,则R1的电功率为_______ W,R2的电功率为________________W。

5.将一只标有“PZ220-40”字样的灯泡接在220 V的电路上工作时,通过灯泡的电流为________________,改接在110 V 的电路上,小灯泡的实际功率为________________,额定功率为________________。(设灯丝电阻不变)

知识点 3电功的计算

6.小华同学家的电饭煲正常工作时的电流约为3 A,则它正常工作15 min所消耗的电能为（     ）

A.2200 J     B.4500 J

C.5.94×105 J    D.5.94×106 J

7.某电视机铭牌上标有“220 V____110 W”字样。求:

(1)它正常工作时的电流。

(2)该电视机正常工作10 h,电流通过它所做的功。

8.研究电功率与电压、电流的关系时,连接了如图所示电路进行实验。下列关于该实验的说法,不合理的是(    )

A.该电路所示实验研究的是电功率与电压的关系

B.该实验能得出电流相同时,电功率与电压成正比的结论

C.小灯泡电功率的大小,可以通过灯泡的亮度来比较

D.该实验选择的两个小灯泡灯丝的电阻不同

9. 如图所示的四个电路中,电源电压已知且不变,定值电阻R的阻值已知,根据电压表或电流表的示数不能求出小灯泡电功率的电路是              （     ）

10.某品牌手机充电宝,铭牌上面标有电压为5 V,容量为10000 mA·h,给它充满电后,可以储存的电能是________________J;在充电过程中,将电能转化为________________能储存在充电宝中。

11.如图所示,某研究性学习小组利用“220 V60 W”的灯泡L1和“220 V15 W”的灯泡L2设计了四个电路图,并把它们分别接入同一家庭电路中,其中有一个电路消耗的功率最大,它消耗的最大功率为________________W,灯泡最暗的是图_____的____________,消耗功率最小的电路是图________________。

12.在某一温度下,通过两个电路元件A和B的电流与其两端电压的关系如图所示,则元件A的电阻为________________Ω;将元件A和B并联接在电压为2 V的电源两端,电路消耗的总功率是________________W。

13.(2021杭州)小金用如图甲所示的电路来研究滑动变阻器消耗的电功率与滑动变阻器接入电路的电阻之间的关系。已知电源电压恒为3 V,定值电阻R0的阻值为3 Ω,滑动变阻

器R1上标有“2 A____5 Ω”字样。实验数据如下表所示。

(1)用笔画线代替导线,完成图乙中的实物电路。

(2)表中第6次实验时,电流表的示数如图丙所示,则表中数据①是____________________。

(3)根据实验数据可知,此电路中,滑动变阻器消耗的电功率随着变阻器接入电路电阻变化的规律是____________________________________________

答案

1.灯泡的亮度

甲、串联电路能控制电流相等、乙

通过用电器的电流相同时,用电器两端的电压越大,电功率越大

2.B

3.B

4.1

1.25

5.0.18 A、10 W、40 W

6.C

7.

8.B

9.C

1.8×105    化学

11.75、丙

L1、丙

11.    5、1.2

13

1.00

随着滑动变阻器接入电路电阻的增大(或减小),其电功率先增大后减小
