必修 第三册5 实验：练习使用多用电表精品练习

这是一份必修 第三册5 实验：练习使用多用电表精品练习，共6页。试卷主要包含了单项选择题，多项选择题，填空题，解答题，实验题等内容，欢迎下载使用。

一、单项选择题（共2小题；共8分）

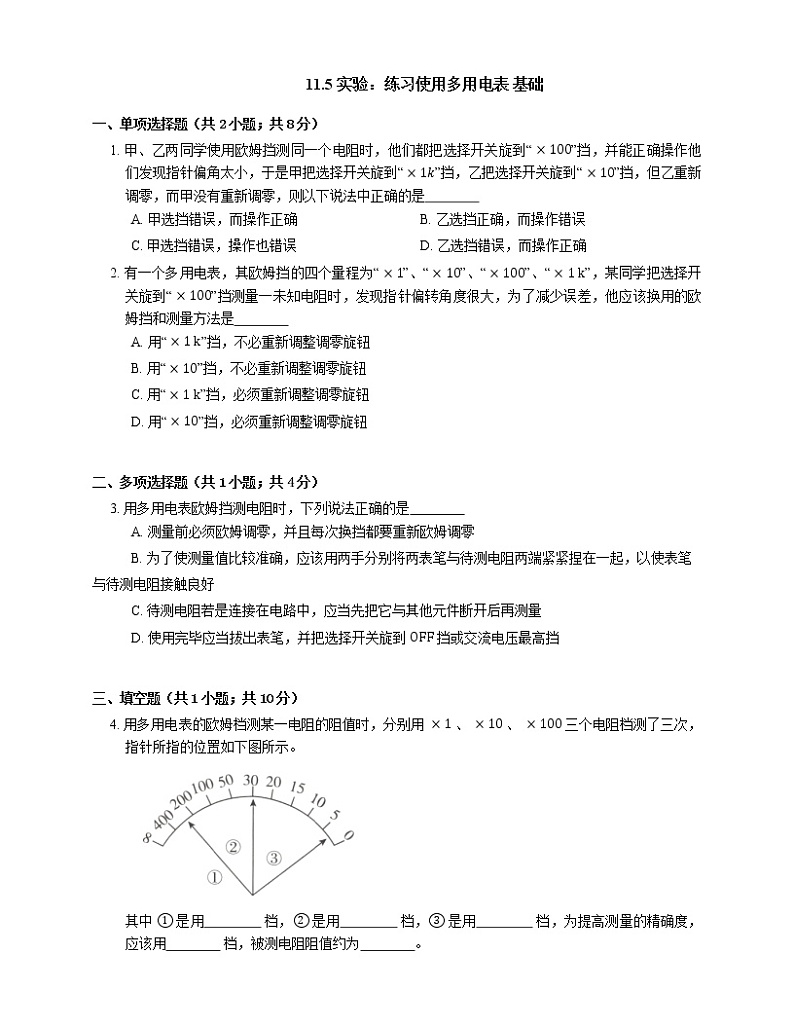

1. 甲、乙两同学使用欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作他们发现指针偏角太小，于是甲把选择开关旋到“×1k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零，则以下说法中正确的是
A. 甲选挡错误，而操作正确B. 乙选挡正确，而操作错误
C. 甲选挡错误，操作也错误D. 乙选挡错误，而操作正确

2. 有一个多用电表，其欧姆挡的四个量程为“×1”、“×10”、“×100”、“×1 k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角度很大，为了减少误差，他应该换用的欧姆挡和测量方法是
A. 用“×1 k”挡，不必重新调整调零旋钮
B. 用“×10”挡，不必重新调整调零旋钮
C. 用“×1 k”挡，必须重新调整调零旋钮
D. 用“×10”挡，必须重新调整调零旋钮

二、多项选择题（共1小题；共4分）
3. 用多用电表欧姆挡测电阻时，下列说法正确的是
A. 测量前必须欧姆调零，并且每次换挡都要重新欧姆调零
B. 为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好
C. 待测电阻若是连接在电路中，应当先把它与其他元件断开后再测量
D. 使用完毕应当拔出表笔，并把选择开关旋到 OFF 挡或交流电压最高挡

三、填空题（共1小题；共10分）
4. 用多用电表的欧姆档测某一电阻的阻值时，分别用 ×1 、 ×10 、 ×100 三个电阻档测了三次，指针所指的位置如下图所示。
其中 ① 是用 档，② 是用 档，③ 是用 档，为提高测量的精确度，应该用 档，被测电阻阻值约为 。

四、解答题（共3小题；共39分）
5. 用欧姆表测电阻的优点是快捷、方便，缺点是读数不够精确，尤其是当表内电池的电动势下降后，测出的电阻值与真实值之间有较大的差异。如图甲是一个欧姆表的电路结构图，图乙是其表盘的刻度（该刻度值是按照表内电池电动势为 1.5 V 的正常值而刻制的）。已知在电表满偏刻度的 12 处所标的电阻值为 15 Ω。问：
（1）该欧姆表的内阻（即 Rg 、 r 和 R0 之和）多大?
（2）在满偏刻度 13 的 B 点所标的电阻值为多大?
（3）当表内电池的电动势下降为 1.4 V 时（欧姆表仍可准确调零），在测某一电阻 Rx 时，欧姆表的指针恰好指在 B 点，此时 Rx 的真实值为多大?

6. 某同学用多用电表测电阻 Rx，所用多用电表的欧姆挡有 ×1 、 ×10 、 ×100 、 ×1k 四挡，他粗测时用 ×100 挡，调零后测量时发现指针偏转角度太小，为了获得较为准确的测量值，他接下来应进行怎样的操作?

7. 请回答下列问题：
（1）用多用电表测量一电阻的阻值。当选择开关置于倍率为“×100”的欧姆挡时，表盘指针位置如图 1 所示，则被测电阻的阻值为 Ω。若待测电阻的阻值约为 200 Ω，则选择开关应调到电阻挡的 （选填“×1”、“×10”、“×100”或“×1 k”）位置。
（2）电流表改装成欧姆表的电路如图 2 所示，两表笔直接相连时，指针指在表盘刻度“5”上；两表笔之间接有 1200 Ω 的电阻时，指针指在刻度“1”上。则刻度“3”应标注的电阻值为 Ω。

五、实验题（共2小题；共20分）

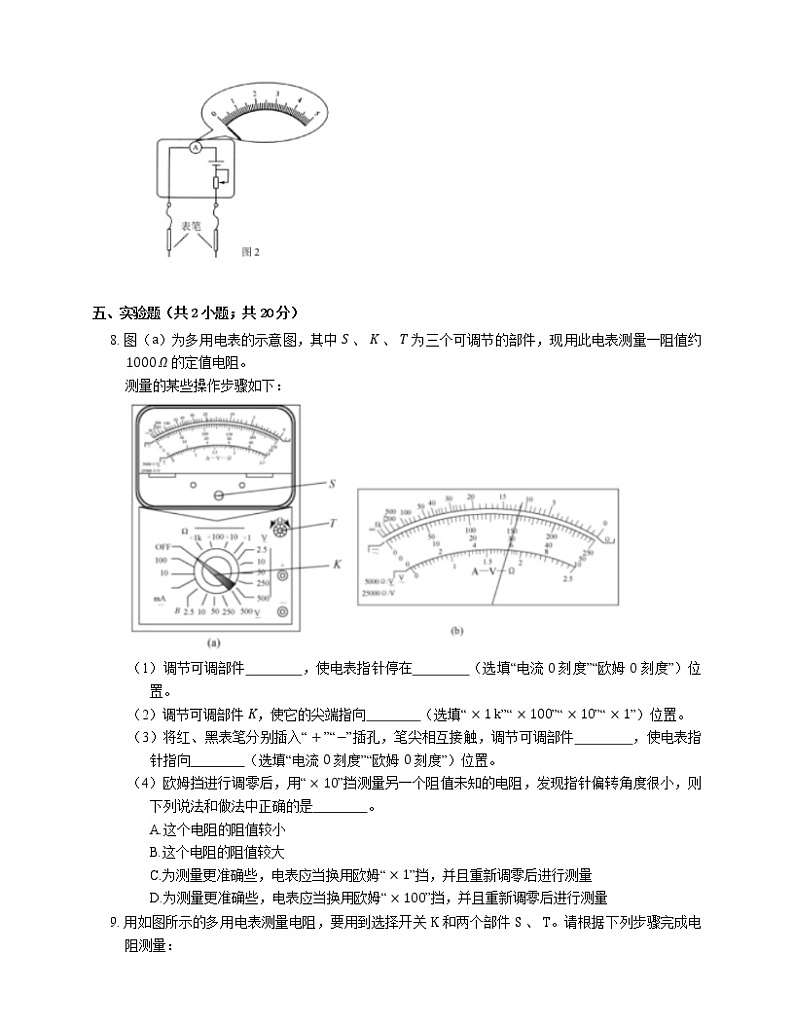

8. 图（a）为多用电表的示意图，其中 S 、 K 、 T 为三个可调节的部件，现用此电表测量一阻值约 1000 Ω 的定值电阻。
测量的某些操作步骤如下：
（1）调节可调部件 ，使电表指针停在 （选填“电流 0 刻度”“欧姆 0 刻度”）位置。
（2）调节可调部件 K，使它的尖端指向 （选填“×1 k”“×100”“×10”“×1”）位置。
（3）将红、黑表笔分别插入“+”“−”插孔，笔尖相互接触，调节可调部件 ，使电表指针指向 （选填“电流 0 刻度”“欧姆 0 刻度”）位置。
（4）欧姆挡进行调零后，用“×10”挡测量另一个阻值未知的电阻，发现指针偏转角度很小，则下列说法和做法中正确的是 。
A.这个电阻的阻值较小
B.这个电阻的阻值较大
C.为测量更准确些，电表应当换用欧姆“×1”挡，并且重新调零后进行测量
D.为测量更准确些，电表应当换用欧姆“×100”挡，并且重新调零后进行测量

9. 用如图所示的多用电表测量电阻，要用到选择开关 K 和两个部件 S 、 T。请根据下列步骤完成电阻测量：
（1）旋动部件 ，使指针对准电流的 " 0 " 刻线。
将 K 旋转到电阻挡 " ×100 " 的位置。
（2）将插入“+”、 " − " 插孔的表笔短接，旋动部件 ，使指针对准电阻的 （填 " 0 刻线“或”∝ 刻线 "）。
（3）将两表笔分别与侍测电阻相接，发现指针偏转角度过小。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按 的顺序进行操作，再完成读数测量。
A．将 K 旋转到电阻挡 " ×1 k " 的位置
B．将 K 旋转到电阻挡 " ×10 " 的位置
C．将两表笔的金属部分分别与被测电阻的两根引线相接
D．将两表笔短接，旋动合适部件，对电表进行校准
答案
第一部分
1. D
【解析】选择开关旋到 “×100” 挡，指针偏角太小，说明所测电阻阻值较大，所选量程太小，应选择较大的量程，重新选挡后要重新欧姆调零，故 D 正确，A、B、C 错。
2. D
第二部分
3. A， C， D
第三部分
4. ×1；×10；×100；×10；300 Ω
【解析】乘的倍率越大，示数越小，故 ① 是“×1”挡，② 是“×10”挡，③ 是“×100”挡。为了提高测量的准确度，指针应在表盘的中间附近，故选“×10”挡测量，被测电阻阻值约为 30×10 Ω=300 Ω。
第四部分
5. （1） 15 Ω
【解析】该欧姆表的内阻等于电表满偏刻度的 12 处所标的电阻值，即 15 Ω。
（2） 30 Ω
【解析】设电流表的满偏刻度为 Ig，根据闭合电路欧姆定律，有 Ig=ERg。当电流为满偏刻度 13 时，有 Ig3=ERg+RB，解得 RB=2Rg=30 Ω。
（3） 28 Ω
【解析】当表内电池的电动势下降为 1.4 V 时，有 Ig=EʹRgʹ，解得 Rgʹ=14 Ω。当测某一电阻 Rx 欧姆表的指针恰好指在 B 点时，有 Ig3=EʹRgʹ+Rx，解得 Rx=2Rgʹ=28 Ω。
6. 挡位调到 ×1 k 挡，然后进行欧姆表调零，再进行测量
7. （1） 1500；×10
（2） 200
第五部分
8. （1） S；电流 0 刻度
【解析】调节可调部件 S，使电表指针停在左边电流 0 刻度位置。故答案为：S；电流 0 刻度。
（2） ×100
【解析】调节可调部件 K，使它的尖端指向欧姆档 ×100 位置。故答案为：×100。
（3） T；欧姆 0 刻度
【解析】将红，黑表笔分别插入“+”、“−”插孔，笔尖相互接触，调节可调部件 T，使电表指针指向右边欧姆 0 刻度位置。故答案为：T；欧姆 0 刻度。
（4） BD
【解析】用“×10”挡测量另一个阻值未知的电阻，发现指针偏转角度很小，则电阻较大，要用大一档量程，则BD正确，AC错误；故选BD。
9. （1） S
【解析】测量电阻第一步选择机械调零，旋动机械调零旋钮，即 S 把指针拨动到电流表零刻度线。
（2） T；0 刻线
【解析】欧姆调零，选择欧姆调零旋钮，即 T，两表笔短接，旋转 T，把指针旋转到零刻度线。
（3） ADC
【解析】两表笔没有与待测电阻相接前，断路，电阻无穷大，若指针偏转角度小，说明读数偏大，倍率太小。应该换大倍率，步骤为先换倍率，再短接，欧姆调零，重新测量，即 ADC。
