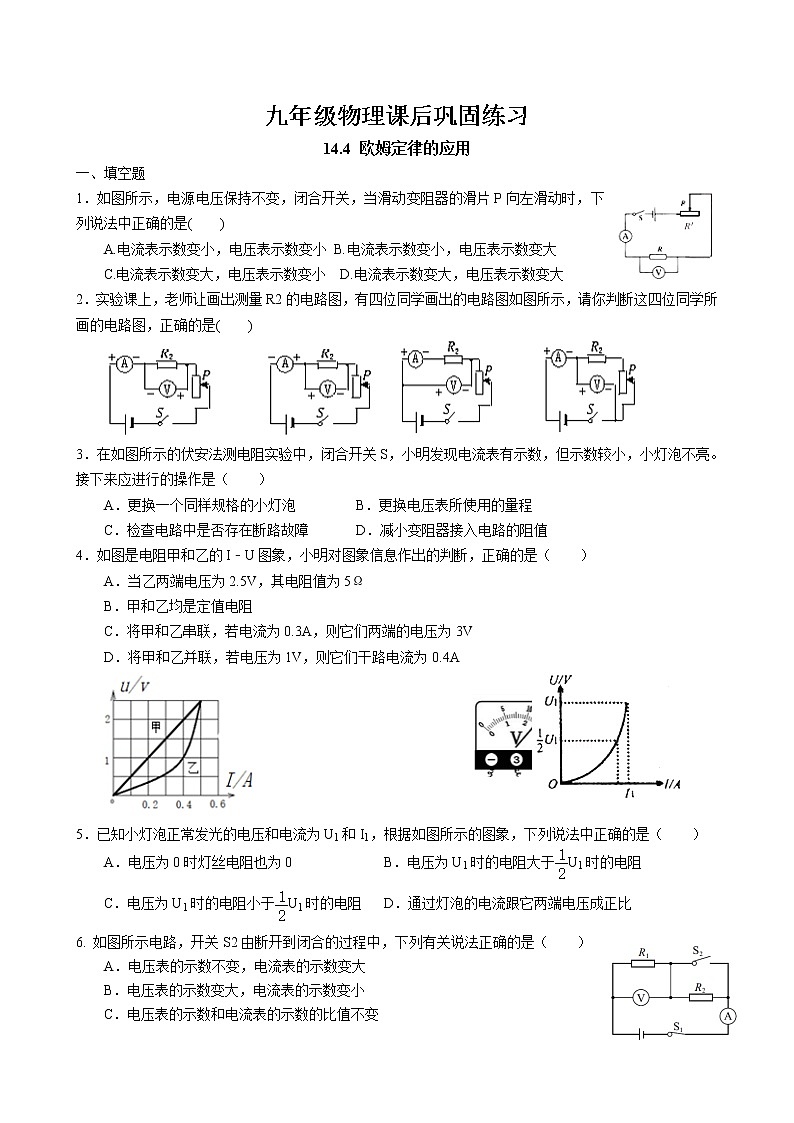

苏科版九年级全册第十四章 欧姆定律4 欧姆定律的应用精练

这是一份苏科版九年级全册第十四章 欧姆定律4 欧姆定律的应用精练，共4页。试卷主要包含了4 欧姆定律的应用，5V，其电阻值为5Ω，3A，则它们两端的电压为3V，20等内容，欢迎下载使用。

一、填空题
1．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向左滑动时，下列说法中正确的是( )
A.电流表示数变小，电压表示数变小 B.电流表示数变小，电压表示数变大
C.电流表示数变大，电压表示数变小 D.电流表示数变大，电压表示数变大
2．实验课上，老师让画出测量R2的电路图，有四位同学画出的电路图如图所示，请你判断这四位同学所画的电路图，正确的是( )
3．在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮。接下来应进行的操作是（ ）
A．更换一个同样规格的小灯泡 B．更换电压表所使用的量程
C．检查电路中是否存在断路故障D．减小变阻器接入电路的阻值
4．如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（ ）
A．当乙两端电压为2.5V，其电阻值为5Ω
B．甲和乙均是定值电阻
C．将甲和乙串联，若电流为0.3A，则它们两端的电压为3V
D．将甲和乙并联，若电压为1V，则它们干路电流为0.4A
5．已知小灯泡正常发光的电压和电流为U1和I1，根据如图所示的图象，下列说法中正确的是（ ）
A．电压为0时灯丝电阻也为0B．电压为U1时的电阻大于U1时的电阻
C．电压为U1时的电阻小于U1时的电阻D．通过灯泡的电流跟它两端电压成正比
6. 如图所示电路，开关S2由断开到闭合的过程中，下列有关说法正确的是（ ）
A．电压表的示数不变，电流表的示数变大
B．电压表的示数变大，电流表的示数变小
C．电压表的示数和电流表的示数的比值不变
D．电压表的示数和电流表的示数的比值变大

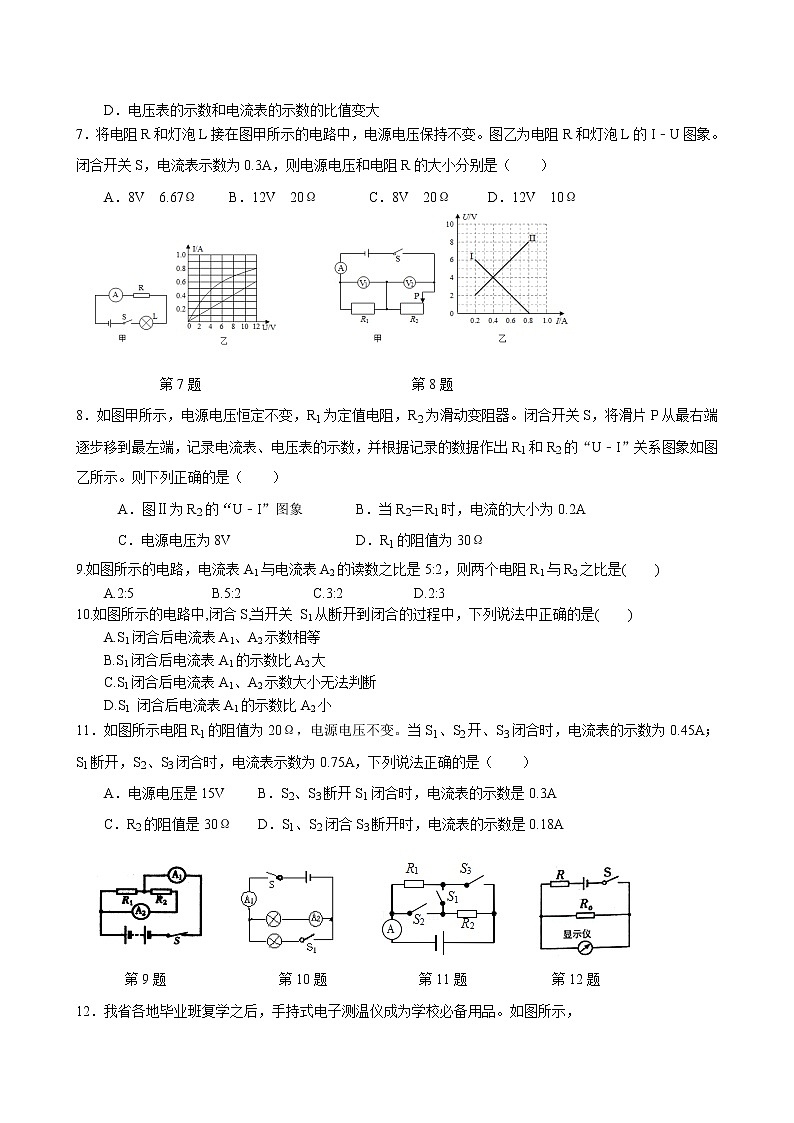

7．将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I﹣U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（ ）
A．8V 6.67ΩB．12V 20ΩC．8V 20ΩD．12V 10Ω

第7题 第8题
8．如图甲所示，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，将滑片P从最右端逐步移到最左端，记录电流表、电压表的示数，并根据记录的数据作出R1和R2的“U﹣I”关系图象如图乙所示。则下列正确的是（ ）
A．图Ⅱ为R2的“U﹣I”图象B．当R2＝R1时，电流的大小为0.2A
C．电源电压为8V D．R1的阻值为30Ω
9.如图所示的电路，电流表A1与电流表A2的读数之比是5:2，则两个电阻R1与R2之比是( )
A.2:5 B.5:2 C.3:2 D.2:3
10.如图所示的电路中,闭合S,当开关 S1从断开到闭合的过程中，下列说法中正确的是( )
A.S1闭合后电流表A1、A2示数相等
B.S1闭合后电流表A1的示数比A2大
C.S1闭合后电流表A1、A2示数大小无法判断
D.S1 闭合后电流表A1的示数比A2小
11．如图所示电阻R1的阻值为20Ω，电源电压不变。当S1、S2开、S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表示数为0.75A，下列说法正确的是（ ）
A．电源电压是15V B．S2、S3断开S1闭合时，电流表的示数是0.3A
C．R2的阻值是30Ω D．S1、S2闭合S3断开时，电流表的示数是0.18A
第9题 第10题 第11题 第12题
12．我省各地毕业班复学之后，手持式电子测温仪成为学校必备用品。如图所示，
是某款电子测温仪的内部电路原理图，其中电源电压保持不变，显示仪由电表改装
而成，R0为定值电阻，R是热敏电阻，用于靠近被测人体，当测量体温较高的人时，
显示仪的示数会变大。关于此测温仪，下列分析正确的是（ ）
A．热敏电阻由超导材料制成 B．电路中的显示仪实质是一个电流表
C．热敏电阻R的阻值随着温度的升高而增大 D．若用一个更大的定值电阻替代R0，则测量结果偏大
二、填空题
13．在测量小灯泡电阻的实验中，正确连接电路并闭合开关后，电压表和电流表的示数如图所示，则流过小灯泡的电流为 A，小灯泡的电阻为 Ω．
14．人体皮肤在潮湿时的电阻比干燥时的电阻 ，在接触一定电压的电路时，通过人体的电流会 ，所以不要用湿手拨动开关．
15．如图所示的电路，电源电压为3 V，R1＝3 Ω，R2＝6 Ω.当开关S与a接触时，电流表的示数为________；当开关S与b接触时，电压表的示数为________．
16. 电阻R1＝5 Ω、R2＝10 Ω，将它们串联在电路中，R1、R2两端的电压之比U1∶U2为________；若将它们并联在电路中，通过R1、R2的电流之比I1∶I2为______。

第15题 第16题 第17题
如图甲所示的电路中，电源电压恒为12 V，滑动变阻器铭牌上标有“100Ω 0.5 A”字样，图乙为R1的U－I图象，则R1的阻值为______Ω。当电路中的电流为0.2 A时，滑动变阻器R2接入电路的阻值为________Ω。为了不损坏变阻器R2，其接入电路的阻值应不小于________Ω。
18．小明和小刚两组同学用“伏安法”测未知电阻的阻值，实验过程中电源电压保持不变。
（1）请用笔画线表示导线，帮助小明将图甲所示的实物连接成完整电路。要求：滑动变阻器的滑片P向右移动时，电流表示数变小（不要更改原有导线，导线不能交叉）
（2）连接电路前，开关必须断开。电路接通前，滑动变阻器的滑片P应该移至图中 处（选填“A”或“B”）。
（3）小明闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻Rx （选填“短路”或“断路”）。
（4）小明排除故障后，用滑动变阻器调节连入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录，其中一次测量电流表和电压表的指针如图乙、丙所示，请计算出电阻Rx 为 Ω（结果保留一位小数）。小明根据几组实验数据分别计算出Rx的值，并绘制了Rx的U﹣I图象。
（5）另一组的小刚用相同的器材连接电路并进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U﹣I图象。小明发现小刚绘制的U﹣I图象和自己绘制的U﹣I图象不同，你认为小刚在实验操作中出现的问题是 。
19. 某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图甲所示的电路.选用的器材有:阻值约为4Ω的2B铅笔芯一根，两节干电池组成的电池组，0～0.6A的电表，0～3V的电压表，滑动变阻器(10Ω 2A)，开关，导线等.

甲 乙 丙
（1）该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到＿＿＿端(选填“a”或“b“).
（2）闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内，则产生故障的原因是＿＿＿＿＿＿＿＿＿＿＿＿＿。
（3）排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中.当采集第三组数据时，电流表指针的偏转情况如图所示，此时电流表的示数为＿＿＿＿A。
（4）该同学采集多组实验数据的目的是＿＿＿＿＿＿＿＿＿＿＿＿＿
（5）请根据表格中的五组数据在给定的坐标纸上画出铅笔芯的I-U图线.
（6）由画出的图线可知，通过铅笔芯的电流与其两端电压的关系为:
。
实验序号
①
②
③
④
⑤
U/V
0. 40
0.80
1.20
1.60
2.00
I/A
0.10
0.18
＿＿＿＿
0.38
0.48
