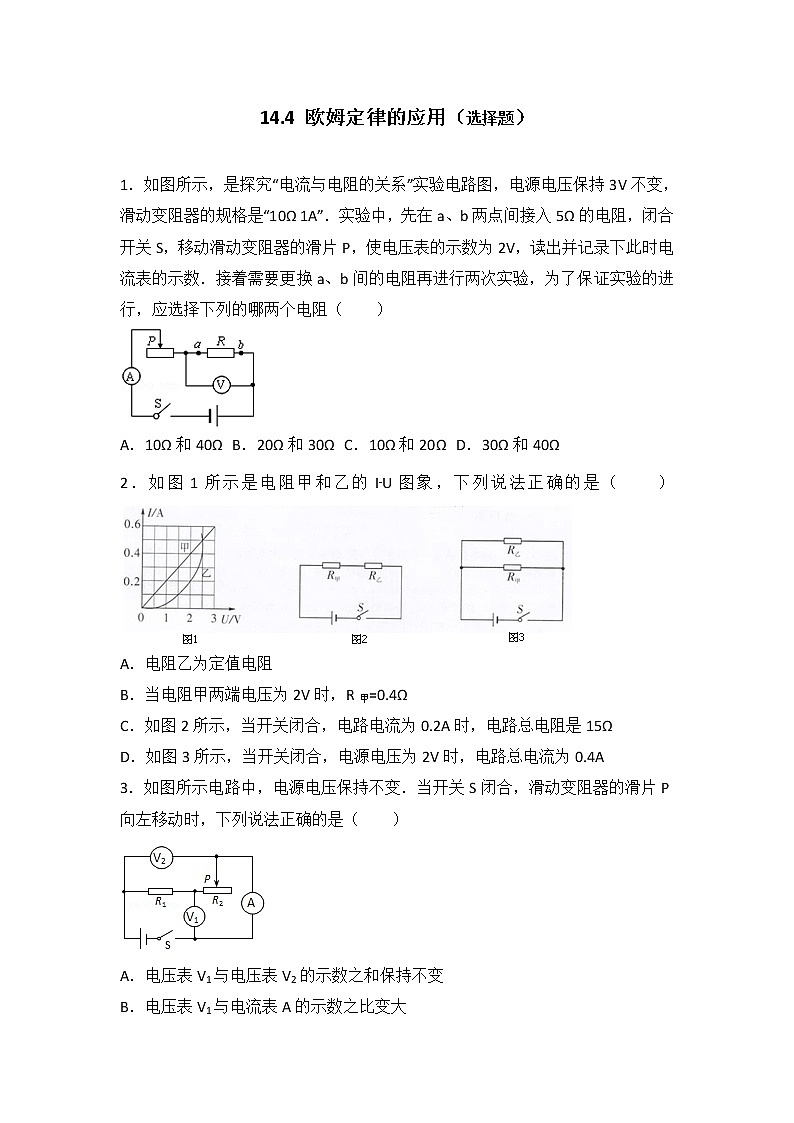

14.4 欧姆定律的应用（选择题）

1．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（　　）

A．10Ω和40Ω B．20Ω和30Ω C．10Ω和20Ω D．30Ω和40Ω

2．如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是（　　）

A．电阻乙为定值电阻

B．当电阻甲两端电压为2V时，R甲=0.4Ω

C．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω

D．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A

3．如图所示电路中，电源电压保持不变．当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是（　　）

A．电压表V1与电压表V2的示数之和保持不变

B．电压表V1与电流表A的示数之比变大

C．电流表A的示数变大，电压表V2的示数不变

D．电流表A的示数变小，电压表V1的示数变小

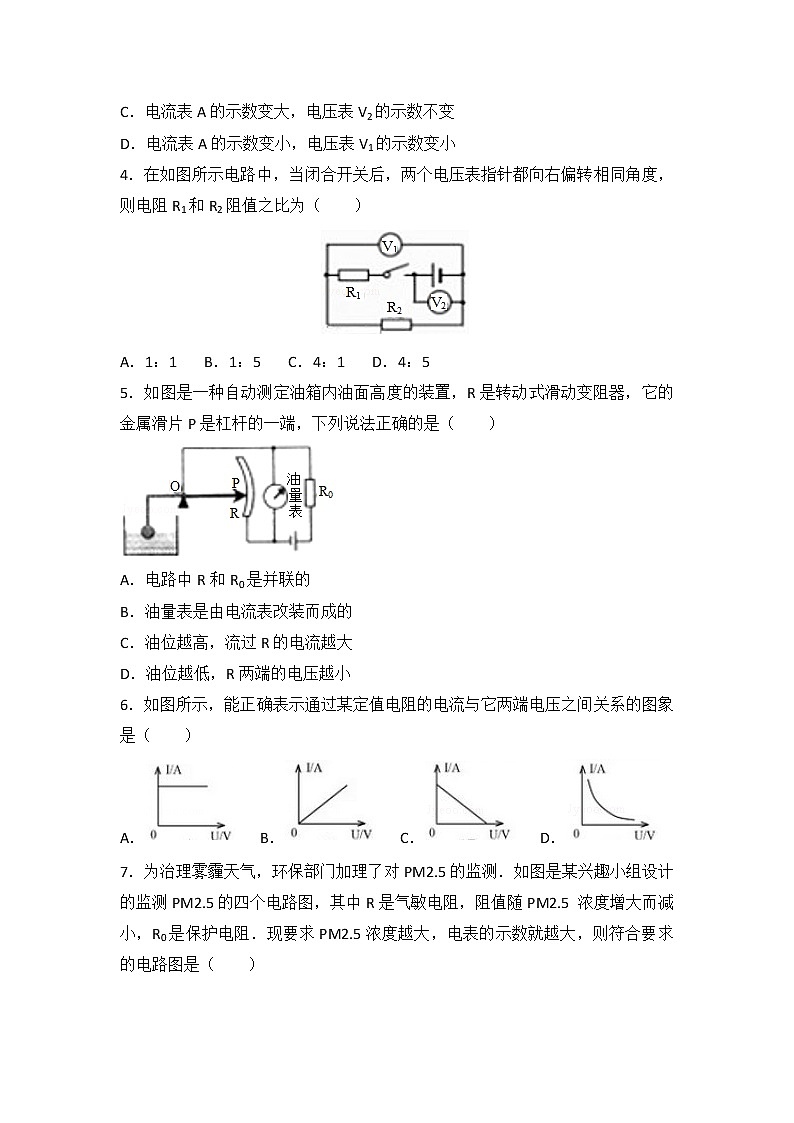

4．在如图所示电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2阻值之比为（　　）

A．1：1 B．1：5 C．4：1 D．4：5

5．如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（　　）

A．电路中R和R0是并联的

B．油量表是由电流表改装而成的

C．油位越高，流过R的电流越大

D．油位越低，R两端的电压越小

6．如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（　　）

A． B． C． D．

7．为治理雾霾天气，环保部门加理了对PM2.5的监测．如图是某兴趣小组设计的监测PM2.5的四个电路图，其中R是气敏电阻，阻值随PM2.5 浓度增大而减小，R0是保护电阻．现要求PM2.5浓度越大，电表的示数就越大，则符合要求的电路图是（　　）

A． B．

C．     D．

8．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（　　）

A．L2两端的电压为1.5V

B．L1两端的电压为1.5V

C．L1与L2的灯丝电阻之比为2：1

D．通过L1与L2的电流之比为1：2

9．探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若 干，以下说法正确的是（　　）

A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5V

B．要获得3组实验数据，电压预设值范围可以为1V﹣4V

C．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小

D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器

10．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是（　　）

A． B． C． D．

11．如图所示是小成测量未知电阻Rx的实验电路，电源两端电压不变，其中R0为阻值 已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数为 I1；当开关S、S2闭合，开关 S1断开时，电流表示数为 I2．则下列四个选项中，Rx的表达式正确的是（　　）

A．Rx=R0         B．Rx=

C．Rx=         D．Rx=

12．如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（　　）

A．图1中的R0有保护电路的作用

B．温度升高时，电压表的示数会变小

C．温度为40℃时，电流表的示数为0.2A

D．温度降低时，电压表与电流表示数的比值变小

13．如图所示的电路中，R是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是（　　）

A．   B．

C．          D．

14．如图所示，电源电压恒为6V，R1是定值电阻，A、B是滑动变阻器R2的两端．闭合开关，当滑片P在A端时，的示数为0.6A；当滑片P移到B端时，的示数为0.2A．则R1和滑动变阻器R2的最大阻值分别是（　　）

A．10Ω，15Ω B．10Ω，20Ω C．10Ω，30Ω D．30Ω，10Ω

15．如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆（杠杆）相连，从电流表示数大小就可知道油箱内油量的多少．观察分析图示可知，下列说法错误的是（　　）

A．电流表可以改装成油量表

B．R0在电路中起到保护电路的作用

C．油量增加，R的阻值减小，电流表示数变大

D．油量减少，R的阻值减小，电流表示数变小

16．如图所示电路中，电源电压恒定，定值电阻R的阻值为10Ω，闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5Ω，电流表示数减少了0.04A，则电压表示数的变化是（　　）

A．增加了0.2V B．减少了0.2V C．增加了0.4V D．减少了0.4V

17．在如图所示的电路中，电源电压为6V，R1=3Ω，R2=6Ω．闭合开关S，下列说法正确的是（　　）

A．通过R1的电流为1A       B．R1两端的电压为2V

C．干路中的电流为3A       D．电路的总电阻为9Ω

18．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（　　）

A．I2=I1、U2＜U1 B．I2＞I1、U2=U1 C．I2＞I1、U2＞U1 D．I2＜I1、U2＜U1

19．如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（　　）

A．当甲两端电压为0.5V时，通过它的电流为0.3A

B．当乙两端电压为2.5V，其电阻值为10Ω

C．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V

D．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A

20．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时．下列判断正确的是（　　）

A．电路的总功率不变

B．电压表与电流表示数的比值不变

C．电压表的示数变大

D．电流表的示数变小

21．如图所示是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，Rx是滑动变阻器，当闭合开关S后（　　）

A．滑动变阻器Rx连入电路的阻值随油量的增加而增大

B．电流表的读数随油量的增加而减小

C．电压表的读数随油量的增加而增大

D．电压表改装成油量表刻度均匀

22．如图所示的电路中，电源两端电压恒定，将滑片置于滑动变阻器的中点，当开关S1闭合，S2断开时，电压表和电流表的示数分别为U1、I1；当开关S1、S2都闭合时，电压表和电流表的示数分别为U2、I2，则（　　）

A．U1＞U2 B．U1=U2 C．I1＜I2 D．I1＞I2

23．甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2Ω．现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R0和电源接成如图所示电路进行测量．当电压表的示数为3.0V，电流表的示数为0.5A，则短路位置离甲地的距离为（　　）

A．7.5 km B．15km C．25km D．30km

24．如图所示电路，电源电压不变，R0为定值电阻，R为滑动变阻器．闭合开关S，当滑片P从a点滑到b点过程中，电流表的示数从Ia变为Ib．下列各图中，能表示这一过程中电压表示数U与电流表示数I之间关系的是（　　）

A． B．

C． D．

25．如图所示的电路，电源电压均不变，R0为定值电阻，R为最大阻值已知的滑动变阻器，利用下列电路图能够测出待测电阻Rx阻值的是（　　）

A． B． C． D．

26．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（　　）

A．向左移动滑动变阻器的滑片P时灯泡变亮

B．滑片P在最右端时通过干路中的电流是0.9A

C．R接入电路的阻值变化范围是5Ω﹣15Ω

D．电路总电阻的最大值为5Ω

27．为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（　　）

A．（2）（4） B．（2）（3） C．（1）（3） D．（3）（4）

28．利用如图所示的装置可以制作一个电子秤，关于该电子秤的相关知识，下列说法正确的是（　　）

A．称得的重物越重时，电压表的读数越大

B．称得的重物越重时，电流表的读数越大

C．电流表改装成电子秤的表盘，表盘刻度是均匀的

D．将电压表和电流表位置互换，电子称仍能正常使用

29．关于图1、2中各物理量的关系有以下的描述

（1）I1=I2=I3=I4（2）U1=U2=U3=U4（3）U3=U1U2≠U4（4）I1=I2I2≠I4

正确的是（　　）

A．（2）（4） B．（1）（2） C．（3）（4） D．（1）（3）

30．如图所示，R0为定值电阻，R1为滑动变阻器，V1、V2为实验室用电压表（接线柱上标有“﹣”、“3”、“15”），闭合开关后，调节滑片P，使两电压表指针所指位置相同．下列说法中正确的是（　　）

A．电压表V1与V2示数之比为1：5

B．通过两电阻电流之比4：1

C．R0与 R1两端电压之比为1：5

D．R0与 R1的阻值之比为1：4

31．如图所示的电路中，电源电压保持不变，R1=10Ω．闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A．则电源电压和滑动变阻器的最大阻值分别为（　　）

A．6V 20Ω      B．12V 20Ω     C．6V 10Ω        D．12V 10Ω

32．如图所示的电路中，R1=10Ω，R2=30Ω．闭合开关S，电压表V1与V2的示数之比是（　　）

A．1：3 B．3：1 C．3：4 D．4：3

33．如图甲是某生产流水线上的产品输送及计数装置示意图．其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）．水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住．若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示．已知计数器电路中电源两极间的电压恒为6V，保护电阻R2的阻值为400Ω．则（　　）

A．有光照射时光敏电阻R1的阻值为800Ω

B．有光照射和无光照射时保护电阻R2两端的电压之比为1：2

C．有光照射和无光照射时光敏电阻的阻值之比为1：2

D．每lh通过S与R1之间的产品个数为6000个

34．将两只不同阻值的电阻R1、R2连成如图（a）所示的电路，当闭合电键S后，电流表示数为0.5A，现将图（a）中的电阻改接成如图（b）所示的电路，则闭合电键S后，电流表中的示数（　　）

A．一定大于2A B．一定小于0.5A

C．一定大于0.5A，但小于1A D．一定大于1A，但小于2A

35．在如图所示的电路中，电源电压和灯泡电阻都保持不变，当滑动变阻器R的滑片P由右向左移动到如图所示位置时，下列判断中正确的是（　　）

A．电流表示数增大，电压表的示数减小

B．电流表和电压表的示数都减小

C．电流表的示数增大，电压表的示数不变

D．电流表的示数减小，电压表的示数不变

36．在图所示的电路中，电源电压不变．当滑动变阻器R的滑片p移动时，电压表V，电流表A的示数之比增大．则电压表V或电流表A的示数变化情况以及滑动变阻器R的滑片P的移动情况是（　　）

A．电流表A示数增大，P向右滑动

B．电流表A示数减小，P向左滑动

C．电压表V示数增大，P向右滑动

D．电压表V示数减少，P向左滑动

37．如图所示，电源电压和电灯L的电阻均保持不变．当开关S闭合后，在变阻器滑片P从中点向下滑动的过程中，下列说法正确的是（　　）

A．电压表的示数变大 B．电灯L的亮度变暗

C．电流表A1的示数变小 D．电流表A2的示数不变

38．在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（　　）

A．电压表示数变大，灯变暗 B．电压表示数变小，灯变亮

C．电流表示数变小，灯变亮 D．电流表示数不变，灯变暗

39．将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（　　）

A．A表和V表示数均变小         B．A表示数变小，V表示数变大

C．A表示数变大，V表示数变小  D．A表和V表示数均变大

40．小明在医院看到一种输液报警器如图甲，当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关，报警器工作时，分析正确的是（　　）

A．输完药液时，电流表示数变小

B．输完药液时，电压表示数变小

C．未输完药液时，电铃不响是因为没有电流通过

D．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作

参考答案与试题解析

1．（2017•鄂州）如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（　　）

A．10Ω和40Ω B．20Ω和30Ω C．10Ω和20Ω D．30Ω和40Ω

【分析】探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，根据串联电路的电压特点求出滑动变阻器两端的电压，根据串联电路的电流特点求出滑动变阻器接入电路中的电阻与定值电阻阻值的比值；当滑动变阻器接入电路中的电阻最大时，定值电阻的阻值最大，根据比值关系求出定值电阻的最大阻值得出定值电阻的范围，然后结合选项得出答案．

【解答】解：探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，

∵串联电路中总电压等于各分电压之和，

∴滑动变阻器两端的电压：

U滑=U﹣UR=3V﹣2V=1V，

∵串联电路中各处的电流相等，

∴根据欧姆定律可得：

====，

当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值：

Rmax=2R滑max=2×10Ω=20Ω，

即定值电阻的最大阻值不能超过20Ω，

结合选项可知，ABD不符合，C符合．

故选C．

【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是知道探究“电流与电阻的关系”实验中应控制电压表的示数不变，且滑动变阻器接入电路中的阻值最大时定值电阻的阻值也最大．

2．（2017•天门）如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是（　　）

A．电阻乙为定值电阻

B．当电阻甲两端电压为2V时，R甲=0.4Ω

C．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω

D．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A

【分析】（1）根据欧姆定律可知，电阻一定时，通过导体的电流与导体两端的电压成正比，据此分析图象甲乙电阻的变化；

（2）由图象可知，当甲两端电压为2V时对应的电流，根据欧姆定律求出R甲的阻值；

（3）根据串联电路的电流特点读出图象中对应的电压，利用串联电路的电压特点求出电源的电压，进而计算出总电阻．

（4）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流．

【解答】解：A、由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，故A错误；

B、由图象可知，当甲两端电压为2V时，通过甲的电流为0.4A，根据欧姆定律可知R甲===5Ω；故B错误；

C、甲、乙串联在电路中，当电路电流为0.2A时，通过甲、乙的电流均为0.2A，由图象可知，U甲=1V，U乙=2V，

据串联电路中总电压等于各分电压之和，故此时电源的电压：U=U甲+U乙=1V+2V=3V，故总电阻是：R总===15Ω，故C正确；

D、甲、乙并联在2V电源时，根据并联电路的电压特点可知两灯泡两端的电压为2V，由图象可知，I甲=0.4A，I乙=0.2A，

因为并联电路中干路电流等于各支路电流之和，所以干路电流I=I甲+I乙=0.4A+0.2A=0.6A，故D错误；

故选C．

【点评】本题考查了串联电路的电流特点和并联电路的电压特点以及欧姆定律、电功率公式的灵活运用，关键是根据图象得出相关的信息．

3．（2017•天门）如图所示电路中，电源电压保持不变．当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是（　　）

A．电压表V1与电压表V2的示数之和保持不变

B．电压表V1与电流表A的示数之比变大

C．电流表A的示数变大，电压表V2的示数不变

D．电流表A的示数变小，电压表V1的示数变小

【分析】由电路图可知，两电阻串联，电压表V1测R2两端的电压，V2测电源的电压，电流表测电路中的电流；根据滑片的移动确定电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化．

【解答】解：等效电路图如下：

因电源的电压不变，所以电压表V2的示数不变；

当滑片P向左移动时，滑动变阻器接入电路的电阻变小，电路的总电阻变小；

根据I=可知，电路中的电流变大，即电流表的示数变大；

根据U=IR可知，R1两端的电压变大；

根据串联电路的总电压等于各分电压之和可知，滑动变阻器两端的电压减小，即压表V1的示数变小，

电压表V1与电压表V2的示数之和变小，电压表V1与电流表A的示数之比变小．

故选C．

【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是滑片移动时接入电路电阻变化的判断和电压表所测电路元件的判断．

4．（2017•襄阳）在如图所示电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2阻值之比为（　　）

A．1：1 B．1：5 C．4：1 D．4：5

【分析】由电路图可知，当闭合开关后，两电阻串联，V1测R2两端的电压，电压表V2测电源电压；根据串联电路的电压特点和两个电压表指针偏转角度相同可知它们的量程，指针位置相同时大量程示数是小量程示数的5倍，根据串联电路的电压特点求出两电阻两端的电压之比．

【解答】解：

由电路图可知，当闭合开关后，两电阻串联，V1测R2两端的电压，电压表V2测电源电压；

因串联电路的总电压等于各分电压之和，且两个电压表指针偏转角度相同，

所以，电压表V2的示数是电压表V1示数的5倍，即U=5U2，

则电阻R1和R2两端的电压之比：

===．

在串联电路中，电流相等，由U=IR可知，电阻R1和R2两端的电压之比等于R1和R2的阻值之比，

所以，==．

故选C．

【点评】本题考查了串联电路的电压特点和电压表的读数，关键是知道指针位置相同时大量程示数是小量程示数的5倍．

5．（2017•威海）如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（　　）

A．电路中R和R0是并联的

B．油量表是由电流表改装而成的

C．油位越高，流过R的电流越大

D．油位越低，R两端的电压越小

【分析】（1）根据定值电阻R0与滑动变阻器R的连接形式判断连接方式；

（2）根据电流表和电压表的正确使用判断油量表的类型；

（3）根据油量的变化可知浮标的变化，进一步可知滑片移动的方向和接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，根据串联电路的电压特点可知R两端的电压变化．

【解答】解：

B、由电路图可知，油量表与变阻器R并联，所以油量表应为电压表改装而成的，故B错误；

A、由电路图可知，R0与R依次连接即为串联，故A错误；

CD、油位越低时，浮标下移，滑片上移，变阻器接入电路中的电阻变大，电路中的总电阻变大，

由I=可知，电路中的电流变小；由U=IR可知，R0两端的电压变小，

由串联电路中总电压等于各分电压之和可知，R两端的电压变大，即电压表的示数越大，故D错误；

同理可知，油位越高，滑片下移，变阻器接入电路中的电阻越小，电路中的电流越大，即流过R的电流越大，故C正确．

故选C．

【点评】解决本题的关键是灵活运用滑动变阻器的变阻原理：通过改变连入电阻丝的长度，改变阻值的大小，从而改变电路中的电流．

6．（2017•襄阳）如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（　　）

A． B． C． D．

【分析】由欧姆定律I=可知，电阻一定时，流过某定值电阻的电流与其两端的电压成正比；观察分析图象，图中两个量之间成正比关系，看选项中哪两个量的关系与图象中的相符即可．

【解答】解：定值电阻的阻值不变，由欧姆定律I=可知，电阻一定时，通过定值电阻的电流与其两端的电压成正比，其I﹣U图象是一条过原点的倾斜直线，所以B符合题意．

故选B．

【点评】本题解答的关键是要学会读取图象，能从中找出正确的信息，并能熟练运用欧姆定律进行分析和判断．

7．（2017•重庆）为治理雾霾天气，环保部门加理了对PM2.5的监测．如图是某兴趣小组设计的监测PM2.5的四个电路图，其中R是气敏电阻，阻值随PM2.5 浓度增大而减小，R0是保护电阻．现要求PM2.5浓度越大，电表的示数就越大，则符合要求的电路图是（　　）

A． B． C． D．

【分析】AB．由电路图可知，气敏电阻R与保护电阻R0串联，根据气敏电阻阻值随PM2.5 浓度增大而减小可知气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，根据串联电路的电压特点可知R两端的电压变化，然后对照电压表的位置判断是否符合题意；

C．由电路图可知，气敏电阻R与保护电阻R0串联，电压表测电源的电压，根据电源的电压可知PM2.5浓度变化时电压表示数的变化；

D．由电路图可知，气敏电阻R与电流表并联，电路为R0的简单电路，据此可知PM2.5浓度变化时电流表的示数变化．

【解答】解：

AB．由电路图可知，气敏电阻R与保护电阻R0串联，

当PM2.5浓度越大时，气敏电阻R的阻值减小，电路中的总电阻减小，

由I=可知，电路中的电流增大，

由U=IR可知，R0两端的电压增大，

因串联电路中总电压等于各分电压之和，

所以，R两端的电压减小，

即A中电压表的示数减小，B中电压表的示数增大，故A不符合题意、B符合题意；

C．由电路图可知，气敏电阻R与保护电阻R0串联，电压表测电源的电压，

因电源的电压不变，所以PM2.5浓度变化时电压表的示数不变，故C不符合题意；

D．由电路图可知，气敏电阻R与电流表并联，电路为R0的简单电路，则PM2.5浓度变化时电流表的示数不变，故D不符合题意．

故选B．

【点评】本题考查了串联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键．

8．（2017•广东）如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（　　）

A．L2两端的电压为1.5V

B．L1两端的电压为1.5V

C．L1与L2的灯丝电阻之比为2：1

D．通过L1与L2的电流之比为1：2

【分析】由电路图可知，两灯泡串联，电压表测L1两端的电压，根据串联电路的电压特点求出L2两端的电压，根据串联电路的电流特点可知通过两灯泡的电流关系，根据欧姆定律求出两灯丝电阻的比值．

【解答】解：

由电路图可知，两灯泡串联，电压表测L1两端的电压，则L1两端的电压为U1=1.5V，故B正确；

因串联电路中总电压等于各分电压之和，

所以，L2两端的电压：

U2=U﹣U1=4.5V﹣1.5V=3V，故A错误；

因串联电路中各处的电流相等，

所以通过L1与L2的电流之比为1：1，故D错误；

由I=可得，L1与L2的灯丝电阻之比：

====，故C错误．

故选B．

【点评】本题考查了串联电路的特点和欧姆定律的应用，要注意电压表不测电源用电器两端的电压．

9．（2017•无锡）探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若 干，以下说法正确的是（　　）

A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5V

B．要获得3组实验数据，电压预设值范围可以为1V﹣4V

C．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小

D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器

【分析】由串联电路特点和欧姆定律计算电压在预设值最小时，电路中电流最小，变阻器连入阻值最大，由此计算、分析解答．

【解答】解：

（1）由图知，R与变阻器串联，电压表测R两端电压，电流表测电路中电流，

当定值电阻最大R=20Ω，当电压预设值最小为1.5V时，电路中电流最小：I最小=IR===0.075A，

由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：R滑最大====60Ω＞20Ω，所以此预设电压值不正确，即A错误；

当定值电阻最大R=20Ω，当电压预设值最小为1V时，电路中电流最小：I最小=IR===0.05A，

由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：R滑最大====100Ω＞20Ω，所以此预设电压值不正确，即B错误；

（2）电压预设值越大，电路中电流越大，变阻器两端电压越小，由欧姆定律可知，变阻器连入阻值越小，滑动变阻器阻值调节范围越小．故C正确；

（3）实验电压预设值为2V时，当R=20Ω时，变阻器需连入阻值最大，

此时电路中电流I===0.1A，

此时变阻器连入电路的阻值：R===40Ω，故D错误．

故选C．

【点评】本题考查了串联电路特点和欧姆定律的应用，关键知道定值电阻取最大值时，电路中电流最小时，变阻器需要连入阻值最大．

10．（2017•大连）如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是（　　）

A． B． C． D．

【分析】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．由题意可知温度升高时热敏电阻阻值的变化，根据欧姆定律可知电路中的电流和R2两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，进而分析可得图象．

【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．

（1）因热敏电阻的阻值随温度的升高而减小，所以，当温度升高时，热敏电阻R1的阻值变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大；热敏电阻R1的阻值变小，由串联分压原理可知，R1两端的电压减小，即电压表的示数减小；

由上述分析可知，当电流表示数I变大时，电压表的示数U减小，故A图象错误；

（2）根据串联电路的电压特点和欧姆定律可得，电压表示数U1=U总﹣U2=U总﹣IR2，因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图象是一条倾斜的直线，且电流增大时，电压变小，故C图象正确，BD图象错误．

故选C．

【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，电压表示数的变化也可以根据串联电路的分压特点进行解答．

11．（2017•北京）如图所示是小成测量未知电阻Rx的实验电路，电源两端电压不变，其中R0为阻值 已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数为 I1；当开关S、S2闭合，开关 S1断开时，电流表示数为 I2．则下列四个选项中，Rx的表达式正确的是（　　）

A．Rx=R0 B．Rx=

C．Rx= D．Rx=

【分析】由电路图可知，当开关S、S1闭合，开关S2断开时，R0与Rx并联，电流表测R0支路的电流，根据并联电路的电压特点和欧姆定律求出电源的电压；当开关S、S2闭合，开关S1断开时，R0与Rx并联，电流表测干路电流，根据并联电路的电流特点求出通过Rx的电流，根据欧姆定律求出Rx的阻值．

【解答】解：由电路图可知，当开关S、S1闭合，开关S2断开时，R0与Rx并联，电流表测R0支路的电流，

因并联电路中各支路两端的电压相等，

所以，由I=可得，电源的电压：

U=I1R0，

当开关S、S2闭合，开关S1断开时，R0与Rx并联，电流表测干路电流，

因并联电路中干路电流等于各支路电流之和，

所以，通过Rx的电流：

Ix=I2﹣I1，

则Rx的阻值：

Rx==．

故选D．

【点评】本题考查了并联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键．

12．（2017•陕西）如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（　　）

A．图1中的R0有保护电路的作用

B．温度升高时，电压表的示数会变小

C．温度为40℃时，电流表的示数为0.2A

D．温度降低时，电压表与电流表示数的比值变小

【分析】（1）根据图1中的电路连接方式，由图2可知，热敏电阻随温度的升高而减小，此时电路中的电流会增大，据此分析；

（2）温度升高时，由图2分析热敏电阻的变化，再判断电路中总电阻的改变，由欧姆定律判断电压表示数变化情况；

（3）由图2中的数据，根据串联电路的特点进行计算；

（4）分析电压表与电流表示数比值所表示的量，结合图2进行判断．

【解答】解：A、由图可知，R与R0串联在电路中，当热敏电阻随温度的升高而过小时，电路中的总电阻R串=R+R0而不致过小，因此R0起到保护电路的作用，故A不符合题意；

B、由图2而知，当温度升高时，R会变小，根据串联电路的分压特点可知，热敏电阻两端的电压会变小，即电压表示数会变小，故B不符合题意；

C、由图可知，温度为40℃时，热敏电阻的值为R=20Ω，则电流表示数I===0.2A，故C不符合题意；

D、由图可知，电压表测R两端电压U，电流表测电路电流即R电流I，由欧姆定律可知，=R，即电压表与电流表示数的比值表示的是热敏电阻的值，当温度降低时，由图2可知，其阻值变大，即电压表与电流表的示数比值变大，故D符合题意．

故选D．

【点评】本题考查串联电路的特点，要理解欧姆定律，掌握欧姆定律的变形应用．

13．（2017•宜昌）如图所示的电路中，R是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是（　　）

A． B． C． D．

【分析】分析电路的连接方式，根据串联电路的特点和欧姆定律判断电压表的示数变化，然后找出符合题意的答案．

【解答】解：

A．由电路图可知，电压表、定值电阻R0、滑动变阻器R串联组成电路，电压表串联在电路中测电源的电压，油面变化时电压表的示数不变，故A不符合题意；

B．由电路图可知，定值电阻R0、滑动变阻器R串联组成电路，电压表测电源的电压，油面变化时电压表的示数不变，故B不符合题意；

C．由电路图可知，定值电阻R0、滑动变阻器R串联组成电路，电压表测R两端的电压，当油面降低时，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，R0两端的电压变小，由串联电路中总电压等于各分电压之和可知，R两端的电压变大，即电压表的示数变大，故C不符合题意；

D．由电路图可知，定值电阻R0、滑动变阻器R串联组成电路，电压表测R0两端的电压，当油面降低时，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，R0两端的电压变小，即电压表的示数变小，故D符合题意．

故选D．

【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，分析好油面变化时R的阻值变化是关键．

14．（2017•南充）如图所示，电源电压恒为6V，R1是定值电阻，A、B是滑动变阻器R2的两端．闭合开关，当滑片P在A端时，的示数为0.6A；当滑片P移到B端时，的示数为0.2A．则R1和滑动变阻器R2的最大阻值分别是（　　）

A．10Ω，15Ω B．10Ω，20Ω C．10Ω，30Ω D．30Ω，10Ω

【分析】滑片在A端时变阻器连入阻值为0，只有R1接入电路，由欧姆定律计算其阻值；

当滑片P移到B端时，两电阻串联，变阻器连入的阻值为最大值，由电路特点和欧姆定律计算变阻器的最大值．

【解答】解：由图知，当滑片在A端时变阻器连入阻值为0，只有R1接入电路，

由欧姆定律可得：R1===10Ω，

由图知，当滑片P移到B端时，两电阻串联，变阻器连入的阻值为最大值，

由欧姆定律可得：R总===30Ω，

由串联电路特点知滑动变阻器的最大值：

R2=R总﹣R1=30Ω﹣10Ω=20Ω．

故选B．

【点评】本题考查了串联电路特点和欧姆定律的应用，正确分析滑片在不同位置电路结构是关键．

15．（2017•广西）如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆（杠杆）相连，从电流表示数大小就可知道油箱内油量的多少．观察分析图示可知，下列说法错误的是（　　）

A．电流表可以改装成油量表

B．R0在电路中起到保护电路的作用

C．油量增加，R的阻值减小，电流表示数变大

D．油量减少，R的阻值减小，电流表示数变小

【分析】当油量发生为变化时，浮标随之运动，带动与浮标相连的指针运动，则可知滑动变阻器接入电阻的变化，由欧姆定律可得出电路中各电流的变化．

电流表使用时要注意防止短路．

【解答】解：由图可知，定值电阻R0和滑动变阻器R串联，电流表测电路中的电流；

（1）当油量增加时，油面升高，浮子位置升高，在杠杆作用下，滑片下移，变阻器R连入电路的阻值减小，电路中的总电阻减小，由I=可知，电路中的电流增大，电流表示数增大，故电流表可改装成油量表，故A、C正确．

当油面增加到一定程度时，滑片下移到最下端，此时变阻器连入电路的电阻为0，此时若没有R0，则会造成电源短路，故R0在电路中起到保护电路的作用，B正确；

（2）当油量减少时，油面下降，浮子位置降低，在杠杆作用下，滑片上移，滑动变阻器R连入电路的阻值增大，故D错误．

故选D．

【点评】本题考查欧姆定律及滑动变阻器在生活中的应用，要通过对图的分析得出仪器的原理，再由物理规律求解．

16．（2017•桂林）如图所示电路中，电源电压恒定，定值电阻R的阻值为10Ω，闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5Ω，电流表示数减少了0.04A，则电压表示数的变化是（　　）

A．增加了0.2V B．减少了0.2V C．增加了0.4V D．减少了0.4V

【分析】分析电路的连接，滑动变阻器的滑片从某个位置向右滑动一段距离，判断变阻器连入电路中的电阻变化，由分压原理，判断电压表示数变化；由串联电路电压的规律确定R的电压变化；

对R而言，由欧姆定律分别得出两种状态下电阻的表达式，由合分比定量，得出R减小的电压，根据串联电路电压的规律，变阻器增加的电压等于R减小的电压．

【解答】解：原电路中，R与变阻器串联，电压表测变阻器的电压，电流表测电路中的电流，

将滑动变阻器的滑片从某个位置向右滑动一段距离，设通过电路的电流分别为I1、I2，R两端的电压分别为从U1、U2，因变阻器连入电路中的电阻变大，由分压原理，电压表示数增大；由串联电路电压的规律，R的电压减小；

对R而言，由欧姆定律I=，

R==，由合分比定量，R=，

故△U=R△I=10Ω×0.04A=0.4V，即R减小的电压，

根据串联电路电压的规律，各部分电压之和等于电源电压，故变阻器增加的电压等于R减小的电压，即电压表示数增加了0.4V．

故选C．

【点评】本题考查串联电路的规律及欧姆定律的运用，体现了数学知识在物理中的运用，有难度．

17．（2017•河池）在如图所示的电路中，电源电压为6V，R1=3Ω，R2=6Ω．闭合开关S，下列说法正确的是（　　）

A．通过R1的电流为1A B．R1两端的电压为2V

C．干路中的电流为3A D．电路的总电阻为9Ω

【分析】分析电路的连接及电流表测量的电流，根据串联电路电压的规律及欧姆定律求通过各支路的电流，根据并联电路电流的规律求总电流，根据欧姆定律求总电阻．

【解答】解：原电路两电阻并联，电流表测干路中的电流，根据并联电路电压的规律，各电阻的电压等于电源电压6V，故B错误；

由欧姆定律，通过R1的电流：

I1==2A，故A错误；

通过R2的电流：

I2==1A，

根据并联电路电流的规律，电流表示数：

I=I1+I2=2A+1A=3A，故C正确；

根据欧姆定律的变形公式，电路的总电阻：

R==2Ω，故D错误．

故选C．

【点评】本题考查并联电路的规律及欧姆定律的运用，为基础题．

18．（2017•营口）如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（　　）

A．I2=I1、U2＜U1 B．I2＞I1、U2=U1 C．I2＞I1、U2＞U1 D．I2＜I1、U2＜U1

【分析】当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压，电流表测电路中的电流，根据电阻的串联判断电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，然后得出答案．

【解答】解：当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1，电流表测电路中的电流I1；

当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2，电流表测电路中的电流I2；

因串联电路中总电阻等于各分电阻之和，

所以，电路中的总电阻变小，

由I=可知，电路中的电流变大，即电流表的示数变大，则I2＞I1，故AD错误；

由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1，故B错误、C正确．

故选C．

【点评】本题考查了串联电路的特点和欧姆定律的应用，分清开关闭合、断开时电路的连接方式和电表所测的电路元件是关键．

19．（2017•临沂）如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（　　）

A．当甲两端电压为0.5V时，通过它的电流为0.3A

B．当乙两端电压为2.5V，其电阻值为10Ω

C．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V

D．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A

【分析】（1）根据图象读出甲两端电压为0.5V时通过的电流；

（2）根据图象读出乙两端电压为2.5V时通过的电流，根据欧姆定律求出其电阻值；

（3）将甲和乙串联，通过两电阻的电流相等，根据图象读出两电阻两端的电压，根据串联电路的电压特点求出它们两端的电压；

（4）将甲和乙并联，它们两端的电压相等，根据图象读出通过两电阻的电流，根据并联电路的电流特点求出干路的电流．

【解答】解：

A．由图象可知，当甲两端电压为0.5V时，通过它的电流为0.1A，故A错误；

B．由图象可知，当乙两端电压为2.5V时，通过的电流为0.5A，

由I=可得，乙的阻值R乙===5Ω，故B错误；

C．将甲和乙串联，若电流为0.3A，则通过两电阻的电流均为0.3A，

由图象可知此时U甲′=1.5V、U乙′=0.5V，

由串联电路中总电压等于各分电压之和可知，它们两端的电压：

U=U甲′+U乙′=1.5V+0.5V=2V，故C正确；

D．若甲和乙并联，若电压为1V，则它们两端的电压均为1V，

由图象可知此时I甲′=0.2A、I乙′=0.4A，

由并联电路中干路电流等于各支路电流之和可知，干路电流：

I=I甲′+I乙′=0.2A+0.4A=0.6A，故D错误．

故选C．

【点评】本题考查了串并联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键．

20．（2017•德州）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时．下列判断正确的是（　　）

A．电路的总功率不变

B．电压表与电流表示数的比值不变

C．电压表的示数变大

D．电流表的示数变小

【分析】由图示电路图可知，两电阻并联，电压表测电源电压，电流表A测干路电流，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R2电流的变化，根据并联电路的电流特点可知干路电流的变化，利用P=UI可知电路消耗电功率的变化，根据电表示数的变化可知电路中的总功率变化．

【解答】解：由图示电路图可知，两电阻并联，电压表测电源电压，电流表A测干路电流；

因电源的电压不变，所以，滑片移动时，电压表V的示数不变，故C错误；

因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，

滑动变阻器的滑片向左移动时，变阻器接入电路中的电阻变大，

由I=可知，通过滑动变阻器的电流变小，

因并联电路中干路电流等于各支路电流之和，

所以，干路电流变小，即电流表A的示数变小，故D正确；

由P=UI可知，电路消耗的总功率变小，故A错误；

由电压表V示数不变、电流表A示数变小可知，电压表V的示数与电流表A的示数的比值变大，故B错误．

故选D．

【点评】本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律、电功率公式的应用，分清电路的连接方式和电表所测的电路元件是关键．

21．（2017•乐山）如图所示是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，Rx是滑动变阻器，当闭合开关S后（　　）

A．滑动变阻器Rx连入电路的阻值随油量的增加而增大

B．电流表的读数随油量的增加而减小

C．电压表的读数随油量的增加而增大

D．电压表改装成油量表刻度均匀

【分析】由电路图可知，定值电阻R0与滑动变阻器Rx串联，电流表串联在电路中，电压表测R0两端的电压．

（1）根据油量的变化可知浮子移动的方向，进一步可知滑杆移动的方向和Rx阻值的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化；

（2）根据电阻的串联和欧姆定律表示出电压表的示数与Rx的关系，然后判断油量表是否刻度均匀．

【解答】解：

由电路图可知，定值电阻R0与滑动变阻器Rx串联，电流表串联在电路中，电压表测R0两端的电压．

（1）当油量增加时，浮标上移，在杠杆的作用下滑片下移，变阻器Rx接入电路的电阻减小，电路中的总电阻减小，故A错误；

由I=可知，电路中的电流增大，即电流表的示数增大，故B错误；

由U=IR可知，R0两端的电压增大，即电压表的示数增大，故C正确；

（2）因串联电路中总电阻等于各分电阻之和，

所以，电路中的电流：I=，

电压表的示数：U0=IR0=R0，

因U0与Rx不成正比，

所以，电压表改装成油量表时，刻度不均匀，故D错误．

故选C．

【点评】本题考查了油量表的原理，分析清楚电路结构、熟练应用欧姆定律即可正确解题；当油面升降时，看准滑动变阻器的阻值如何变化是本题的关键所在．

22．（2017•长春）如图所示的电路中，电源两端电压恒定，将滑片置于滑动变阻器的中点，当开关S1闭合，S2断开时，电压表和电流表的示数分别为U1、I1；当开关S1、S2都闭合时，电压表和电流表的示数分别为U2、I2，则（　　）

A．U1＞U2 B．U1=U2 C．I1＜I2 D．I1＞I2

【分析】当开关S1闭合，S2断开时，定值电阻R0与滑动变阻器的最大阻值串联，电流表测电路中的电流，电压表测滑片右侧两端的电压；当开关S1、S2都闭合时，定值电阻R0与滑动变阻器阻值的一半串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电路中的电流，再根据欧姆定律求出电压表的示数，然后比较得出答案．

【解答】解：当开关S1闭合，S2断开时，定值电阻R0与滑动变阻器的最大阻值串联，电流表测电路中的电流，电压表测滑片右侧两端的电压，

因串联电路中总电阻等于各分电阻之和，

所以，电路中的电流：

I1=，

电压表的示数：

U1=I1×；

当开关S1、S2都闭合时，定值电阻R0与滑动变阻器阻值的一半串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，

此时电路中的电流：

I2=＞，即I1＜I2，故C正确、D错误；

电压表的示数：

U2=I2×，

由I1＜I2可得，I1×＜I2×，即U1＜U2，故AB错误．

故选C．

【点评】本题考查了串联电路的特点和欧姆定律的应用，正确的区分两种情况下电路的连接方式和电压表所测的电路元件是关键．

23．（2017•乐山）甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2Ω．现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R0和电源接成如图所示电路进行测量．当电压表的示数为3.0V，电流表的示数为0.5A，则短路位置离甲地的距离为（　　）

A．7.5 km B．15km C．25km D．30km

【分析】根据欧姆定律求出导线的总电阻，已知输电线每千米的电阻，然后让总电阻除以输电线每千米的电阻即可求出导线的长度，再根据导线的双股的，从而确定出短路的地点离甲地的距离．

【解答】解：由I=可得，电流通过导线的电阻：

R===6Ω，

因所用的输电线每千米的电阻为0.2Ω，

所以，导线长度：

L==30km，

短路位置离甲地的距离：

S=L=×30km=15km．

故选B．

【点评】本题考查学生运用欧姆定律解决实际问题的能力．能根据题意求从检修点到短路处的总电阻是关键的一步，再进一步根据总电阻得出导线的总长度，值得注意的是：短路处距甲处的距离则是导线总长度的一半．

24．（2017•宁波）如图所示电路，电源电压不变，R0为定值电阻，R为滑动变阻器．闭合开关S，当滑片P从a点滑到b点过程中，电流表的示数从Ia变为Ib．下列各图中，能表示这一过程中电压表示数U与电流表示数I之间关系的是（　　）

A． B． C． D．

【分析】由电路图可知，定值电阻R0与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流．根据串联单路的电压特点和欧姆定律得出电流表与电压表的示数关系，然后判断出对应的图象，再根据滑片位于a点时电流表和电压表的示数关系得出答案．

【解答】解：

由电路图可知，定值电阻R0与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流．

因串联电路中总电压等于各分电压之和，

所以，由I=可得，电压表示数U与电流表示数I的关系：

U=U电源﹣IR0，

据此可知，U﹣I图象是一次函数图象，故CD错误；

当滑片位于a点时，变阻器接入电路中的电阻较小，电路中的电流较大，

由U=U电源﹣IR0可知，电压表的示数较小，故A错误、B正确．

故选B．

【点评】本题考查了串联电路的特点和欧姆定律的应用，正确的表示出电压表和电流表的示数对应关系是关键．

25．（2017•兰州）如图所示的电路，电源电压均不变，R0为定值电阻，R为最大阻值已知的滑动变阻器，利用下列电路图能够测出待测电阻Rx阻值的是（　　）

A． B． C． D．

【分析】要测量电阻阻值，需要测出电阻两端电压与通过电阻的电流，然后应用欧姆定律求出电阻阻值；分析图示电路图，应用串并联电路特点与欧姆定律分析答题．

【解答】解：

A、滑动变阻器滑片移动时，电压表能测出电路中的电压值，但无法求出通过未知电阻的电流，无法求出电阻，故A错误；

B、由于无法知道R0的电流，故无法求出待测电阻的电流和电压，无法求出电阻，故B错误；

C、根据图可知，利用电流表无法求出电压，故无法求出待测电阻两端的电压，无法求出电阻，故C错误；

D、由电路图可知，先把滑片移到最左端，滑动变阻器阻值全部接入电路，RP=R0，滑动变阻器与待测电阻串联，测出电路电流I，则电源电压U=I（R0+RX）①；

 把滑动变阻器滑片移到最右端，时RP=0，即只有RX接入电路，由电流表测出电路电流I'，则电源电压U=I'RX，②，由①②可以求出RX，RX=R0，故D正确．

故选D．

【点评】本题考查了测电阻阻值问题，要测电阻阻值，需要测出待测电阻两端电压与通过电阻电流，分析清楚图示电路结构、应用串并联电路特点与欧姆定律即可正确解题．

26．（2017•广西）如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（　　）

A．向左移动滑动变阻器的滑片P时灯泡变亮

B．滑片P在最右端时通过干路中的电流是0.9A

C．R接入电路的阻值变化范围是5Ω﹣15Ω

D．电路总电阻的最大值为5Ω

【分析】（1）由电路图可知，滑动变阻器与灯泡并联，根据并联电路独立工作、互不影响可知滑片的移动不能改变灯泡的亮暗；

（2）当滑片位于右端时，滑动变阻器接入电路中的电阻最大，此时干路电流最小，根据欧姆定律求出通过的电流，利用并联电路的电流特点求出干路电流；

（3）根据滑动变阻器的铭牌可知允许通过的最大电流，根据欧姆定律即可求出变阻器能接入的最小电阻值；

（4）根据并联电路的电阻特点可知滑动变阻器接入电路中的电阻最大时电路中的电阻最大，干路电流最小，则利用欧姆定律即可求出最大电阻值．

【解答】解：

A、由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，所以滑片的移动不能改变灯泡的亮暗，故A错误；

B、当滑片位于右端时，滑动变阻器接入电路中的电阻最大，由于并联电路中各支路两端的电压相等，则通过滑动变阻器的最小电流：

I1min===0.2A，

则干路的电流Imin=IL+R1min=0.4A+0.2A=0.6A，故B错误；

C、由滑动变阻器的铭牌可知，允许通过的最大电流为1A，

根据欧姆定律可得滑动变阻器的最小电阻为：

Rmin===3Ω，

所以R接入电路的阻值变化范围是3Ω﹣15Ω，故C错误；

D、由于当滑动变阻器接入电路中的电阻最大时电路中的电阻最大，干路电流最小，

所以，根据欧姆定律可得最大总电阻为：

Rmax===5Ω，故D正确．

故选D．

【点评】本题考查了并联电路的特点和欧姆定律、电功率公式的应用，关键是知道并联电路独立工作、互不影响并能从滑动变阻器的铭牌得出允许通过的最大电流．

27．（2017•巴彦淖尔）为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（　　）

A．（2）（4） B．（2）（3） C．（1）（3） D．（3）（4）

【分析】利用电压表和电流表，结合串、并联电路电流和电压特点以及欧姆定律，直接或间接得出被测电阻两端的电压和电流，根据Rx=求出电阻，并且要注意电表正负接线柱的连接．

【解答】解：

（1）开关S1闭合，S2断开时R0和Rx串联，电流表可以测出通过Rx的电流Ix；S2闭合时为Rx的简单电路，不能直接或间接测量出Rx的电压，所以不能求出Rx的电阻．

（2）开关S0闭合，S接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S接2时电路为未知电阻Rx的简单电路，电流表测通过Rx的电流Ix，根据Rx=求出电阻．

（3）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和Rx串联，电压表仍侧电源的电压，无法测出Rx两端的电压，所以不能求出Rx的电阻；

（4）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和Rx串联，电压表直接测量Rx两端的电压Ux．根据串联电路总电压等于各串联导体电压之和，求出定值电阻两端的电压U0=U﹣Ux，根据I0=，求出通过定值电阻的电流．根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流Ix=I0，根据Rx=求出电阻．

综上可知，（2）（4）方案可行．

故选A．

【点评】本题考查了伏安法测电阻的探究实验，设计正确的电路图、排除电路故障是我们在实验中常遇到的问题，因此在实验课上我们要边实验边思考，将所学的理论与实际结合起来，锻炼我们解决实际问题的能力．注意伏安法测电阻的原理为欧姆定律的使用，一定要直接或间接测出电阻两端的电压和通过电阻的电流为目的，然后可由欧姆定律求得电阻的阻值．

28．（2017•孝感）利用如图所示的装置可以制作一个电子秤，关于该电子秤的相关知识，下列说法正确的是（　　）

A．称得的重物越重时，电压表的读数越大

B．称得的重物越重时，电流表的读数越大

C．电流表改装成电子秤的表盘，表盘刻度是均匀的

D．将电压表和电流表位置互换，电子称仍能正常使用

【分析】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流．

（1）称得的重物越重时，滑片下移，接入电路中的电阻越大，电路中的总电阻越大，根据欧姆定律可知电路中电流的变化和R1两端电压的变化，根据串联电路的电压特点可知电压表示数的变化；

（2）根据电阻的串联和欧姆定律表示出电路中电流表的示数，然后分析电流表示数与R2的阻值关系，判断电流表改装成电子秤的表盘时刻度是否均匀；

（3）将电压表和电流表位置互换后，电压表串联在电路中测电源的电压，据此判断电子称是否能正常使用．

【解答】解：由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流．

（1）称得的重物越重时，滑片下移，接入电路中的电阻越大，电路中的总电阻越大，

由I=可知，电路中的电流越小，即电流表的示数越小，故B错误；

由U=IR可知，R1两端的电压越小，

因串联电路中总电压等于各分电压之和，

所以，R2两端的电压越大，即电压表的示数越大，故A正确；

（2）因串联电路中总电阻等于各分电阻之和，

所以，电路中电流表的示数I=，

因I与R2不成正比，

所以，电流表改装成电子秤的表盘，表盘刻度是不均匀的，故C错误；

（3）将电压表和电流表位置互换后，电压表串联在电路中测电源的电压，

称量物体质量时，电压表和电流表的示数不变，电子称不能正常使用，故D错误．

故选A．

【点评】本题考查了串联电路的特点和欧姆定律、电流表和电压表的正确使用以及电路的动态分析，是一道较为简单的应用题．

29．（2017•广州）关于图1、2中各物理量的关系有以下的描述

（1）I1=I2=I3=I4（2）U1=U2=U3=U4（3）U3=U1U2≠U4（4）I1=I2I2≠I4

正确的是（　　）

A．（2）（4） B．（1）（2） C．（3）（4） D．（1）（3）

【分析】图1中，R1与R2串联，根据电阻的串联和欧姆定律求出电路中的电流即为通过两电阻的电流，再根据欧姆定律求出两电阻两端的电压；

图2中，R3与R4并联，根据并联电路的电压特点可知两电阻两端的电压关系，再根据欧姆定律求出通过的电流关系；综上得出答案．

【解答】解：图1中，R1与R2串联，

因串联电路中各处的电流相等，

所以，电路中的电流：

I1=I2===2A，

两电阻两端的电压：

U1=U2=IR1=2A×1Ω=2V；

图2中，R3与R4并联，

因并联电路中各支路两端的电压相等，

所以，U3=U4=U′=2V，

通过两电阻的电流：

I3=I4===1A，

综上可知，I1=I2，I2≠I4，U1=U2=U3=U4，故A正确、BCD错误．

故选A．

【点评】本题考查了串并联电路的特点和欧姆定律的应用，是一道较为简单的应用题．

30．（2017•常德）如图所示，R0为定值电阻，R1为滑动变阻器，V1、V2为实验室用电压表（接线柱上标有“﹣”、“3”、“15”），闭合开关后，调节滑片P，使两电压表指针所指位置相同．下列说法中正确的是（　　）

A．电压表V1与V2示数之比为1：5

B．通过两电阻电流之比4：1

C．R0与 R1两端电压之比为1：5

D．R0与 R1的阻值之比为1：4

【分析】（1）分析电路的连接，根据串联电路电流的规律判断通过两电阻电流之比；

（2）根据串联电路电压的规律，判断V1的示数与V2的示数大小关系，由两电压表指针所指位置相确定两表选用的量程，由电压表大小量程之比为5：1分析；

（3）根据串联电路电压的规律，得出R1的电压，从而求出R0与 R1两端电压之比为；

根据分压原理，得出R0与 R1的阻值之比为．

【解答】解：（1）电路中，两电阻串联，根据串联电路电流的规律，通过两电阻电流之比为1：1，B错误；

（2）V2测R0的电压，V1测电源电压，根据串联电路电压的规律，V1的示数大于V2的示数，使两电压表指针所指位置相同，故V2选用大量程，V1选用小量程，根据电压表大小量程之比为5：1，故电压表V1与V2示数之比为5：1，A错误；

（3）设R0的示数为U，则电源电压为5U，根据串联电路电压的规律，R1的电压为：

5U﹣U=4U，R0与 R1两端电压之比为1：4，C错误；

根据分压原理，R0与 R1的阻值之比为1：4，D正确．

故选D．

【点评】本题考查串联电路的规律及欧姆定律的运用和电压表的读数，明确电压表大小量程之比为5：1是关键．

31．（2017•天水）如图所示的电路中，电源电压保持不变，R1=10Ω．闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A．则电源电压和滑动变阻器的最大阻值分别为（　　）

A．6V 20Ω B．12V 20Ω C．6V 10Ω D．12V 10Ω

【分析】由电路图可知，R1与R2串联，电流表测电路中的电流，当滑片位于b端时，电路为R1的简单电路，根据欧姆定律求出电源的电压；当滑片位于a端时，变阻器接入电路中的电阻最大，根据欧姆定律求出电路中的总电阻，根据电阻的串联求出R2的最大阻值．

【解答】解：由电路图可知，R1与R2串联，电流表测电路中的电流，

当滑片位于b端时，电路为R1的简单电路，

由I=可得，电源的电压：

U=IR1=0.6A×10Ω=6V，故BD错误；

当滑片位于a端时，变阻器接入电路中的电阻最大，电路中的总电阻：

R===30Ω，

因串联电路中总电阻等于各分电阻之和，

所以，R2的最大阻值：

R2=R﹣R1=30Ω﹣10Ω=20Ω，故A正确、C错误．

故选A．

【点评】本题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题．

32．（2017•常州）如图所示的电路中，R1=10Ω，R2=30Ω．闭合开关S，电压表V1与V2的示数之比是（　　）

A．1：3 B．3：1 C．3：4 D．4：3

【分析】由电路图可知，两电阻串联，电压表V1测R2两端的电压，电压表V2测电源的电压，根据串联电路的电流特点和欧姆定律求出两电阻两端的电压之比，根据串联电路的电压特点求出两电压表的示数之比．

【解答】解：由电路图可知，两电阻串联，电压表V1测R2两端的电压，电压表V2测电源的电压，

因串联电路中各处的电流相等，

所以，由I=可得，两电阻两端的电压之比：

====，

因串联电路中总电压等于各分电压之和，

所以，电压表V1与V2的示数之比：

===．

故选C．

【点评】本题考查了串联电路的特点和欧姆定律的应用，要注意电压表不测带电源用电器两端的电压．

33．如图甲是某生产流水线上的产品输送及计数装置示意图．其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）．水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住．若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示．已知计数器电路中电源两极间的电压恒为6V，保护电阻R2的阻值为400Ω．则（　　）

A．有光照射时光敏电阻R1的阻值为800Ω

B．有光照射和无光照射时保护电阻R2两端的电压之比为1：2

C．有光照射和无光照射时光敏电阻的阻值之比为1：2

D．每lh通过S与R1之间的产品个数为6000个

【分析】（1）由甲图可知，两电阻串联，根据题意可知有光照射时光敏电阻R1阻值的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点可知R1两端电压的变化；由图象知R1的电压U1=2V，根据串联电路电压的特点求出R2的电压，根据欧姆定律求出电路中的电流和求出R1的电阻．

（2）R1无激光照时，R1与R2串联，由图象可得R1的电压U1′=4V，根据串联电路的电压特点求出R2两端的电压，根据欧姆定律求出电路中的电流和此时R1的电阻，即可得出有光照射和无光照射时保护电阻R2两端的电压之比和光敏电阻的阻值之比．

（3）由图象可知：每经过0.6s，就有一个产品通过计数装置，可以求出平均每小时通过的产品个数．

【解答】解：（1）由甲图可知：R1、R2串联，

由光敏电阻有光照射时阻值较小可知，当有光照射时，R1的阻值变小，电路的总电阻变小；

根据I=可知，电路中的电流变大；

根据U=IR可知，R2两端的电压变大；

根据串联电路总电压等于各分电压之和可知，R1两端的电压变小，即R1两端的电压较低，由图象知R1的电压U1=2V，则

U2=U﹣U1=6V﹣2V=4V，

电路中的电流：

I===0.01A，

光敏电阻的阻值：

R1===200Ω，故A不正确．

（2）R1无激光照时，由图象可得U1′=4V，

U2′=U﹣U1′=6V﹣4V=2V，

所以，有光照射和无光照射时保护电阻R2两端的电压之比U2：U2′=4V：2V=2：1，故B不正确；

I′===0.005A，

此时电阻R1的阻值：R1′===800Ω，

所以，光照射和无光照射时光敏电阻的阻值之比R1：R1′=200Ω：800Ω=1：4，故C不正确；

（3）由图象可知：每经过0.6s，就有一个产品通过计数装置．

n==6000个，故D正确．

故选D．

【点评】本题考查了串联电路的电流特点和欧姆定律的灵活应用．关键是根据欧姆定律结合光敏电阻随光照的变化从图象中得出有无光照和无光照时对应的电阻、电压．

34．将两只不同阻值的电阻R1、R2连成如图（a）所示的电路，当闭合电键S后，电流表示数为0.5A，现将图（a）中的电阻改接成如图（b）所示的电路，则闭合电键S后，电流表中的示数（　　）

A．一定大于2A                 B．一定小于0.5A

C．一定大于0.5A，但小于1A   D．一定大于1A，但小于2A

【分析】（1）由（a）电路图可知两电阻串联，电流表测电路中的电流，根据欧姆定律表示出电流表的示数；

（2）由（b）电路图可知两电阻并联，电流表测干路电流，根据并联电路的电阻特点得出总电阻，根据欧姆定律表示出电流表的示数；根据数学知识求出两电流表示数的最小比值，即可求出图（b）中电流表的示数．

【解答】解：由（a）电路图可得I1=，

由（b）电路图可得电路的总电阻R=，

电路中的电流I2==，

则======+4，

因R1≠R2，

所以，＞4，

即I2＞4I1=4×0.5A=2A．

故选A．

【点评】本题考查了电阻的串联和电阻的并联，关键是能把电流表的示数关系转化为数学知识进一步求解．

35．在如图所示的电路中，电源电压和灯泡电阻都保持不变，当滑动变阻器R的滑片P由右向左移动到如图所示位置时，下列判断中正确的是（　　）

A．电流表示数增大，电压表的示数减小

B．电流表和电压表的示数都减小

C．电流表的示数增大，电压表的示数不变

D．电流表的示数减小，电压表的示数不变

【分析】分析清楚电路结构，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后根据欧姆定律分析答题．

【解答】解：根据电路图，分析电路结构，作出等效电路图如图所示；

（1）由电路图可知，电压表测电源电压（或并联支路两端的电压），由于电源电压不变，所以电压表示数不变，故A、B错误；

（2）由电路图可知，滑片P由右向左移动时，滑动变阻器接入电路的阻值变小，电源电压不变，由欧姆定律可知，流过滑动变阻器的电流变大，电流表示数变大，故C正确，D错误；

故选C．

【点评】本题是一道闭合电路的动态分析题，分析清楚电路结构、掌握滑动变阻器的用法、熟练应用欧姆定律即可正确解题．

36．在图所示的电路中，电源电压不变．当滑动变阻器R的滑片p移动时，电压表V，电流表A的示数之比增大．则电压表V或电流表A的示数变化情况以及滑动变阻器R的滑片P的移动情况是（　　）

A．电流表A示数增大，P向右滑动

B．电流表A示数减小，P向左滑动

C．电压表V示数增大，P向右滑动

D．电压表V示数减少，P向左滑动

【分析】（1）滑动变阻器与电阻R1串联，电流表测电路电流，电压表测滑动变阻器两端的电压；

（2）先假设滑片P向左移动，分析电压表、电流表示数变化情况及电压表与电流表比值变化情况；

如果符合题意，则滑片左移，分析各选项得出结论，如果不符合题意，再假设滑片右移，看是否符合题意．

【解答】解：如果滑片P向左移动，滑动变阻器接入电路的阻值变大，电路总电阻R变大；

电源电压U不变，电路电流I=变小，电流表示数I变小；电阻R1两端的电压U1=IR1，

因为电阻R1不变，所以电压U1变小，滑动变阻器电压即电压表示数UV=U﹣U1变大；

电压表V、电流表A的示数之比I增大，符合题意．

由以上分析知：滑片左移、电流表示数I变小、电压表示数增大．

故选B．

【点评】本题是一道闭合电路的动态分析题，有一定难度，是一道中档题；分清电路结构、灵活应用欧姆定律与串联电路特点是解题的关键；解题时，注意假设法的应用．

37．如图所示，电源电压和电灯L的电阻均保持不变．当开关S闭合后，在变阻器滑片P从中点向下滑动的过程中，下列说法正确的是（　　）

A．电压表的示数变大 B．电灯L的亮度变暗

C．电流表A1的示数变小 D．电流表A2的示数不变

【分析】灯泡与滑动变阻器并联，电压表测量电源电压，电流表A1测量干路电流，A2测量通过滑动变阻器的电流；根据并联电路电流、电压特点和欧姆定律分析滑片P从中点向下滑动的过程中电流表示数的变化．

【解答】解：因为电压表测的是电源电压，且电源电压不变，所以电压表示数不变；

当滑片从中点向下滑动时，滑动变阻器接入电路的阻值变大，根据I=可知，通过滑动变阻器的电流变小，而电流表A2与滑动变阻器串联，故电流表A2的示数变小；又因为灯泡两端的电压和电阻均不变，所以通过灯泡的电流不变，灯泡的亮暗不变；根据并联电路中干路电流等于各支路电流之和可知，滑片从中点向下滑动时，干路电流减小，电流表A1的示数减小．

故选C．

【点评】本题考查的是由滑动变阻器引起的变化电路的分析，分析的前提是先搞清楚电路的连接情况，然后再根据欧姆定律进行判断．

38．在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（　　）

A．电压表示数变大，灯变暗 B．电压表示数变小，灯变亮

C．电流表示数变小，灯变亮 D．电流表示数不变，灯变暗

【分析】由电路图可知，灯泡L与滑动变阻器串联，电流表测量总电流，电压表测量滑动变阻器两端的电压；滑动变阻器的滑片P向右移动过程中，电路电阻变大，根据欧姆定律可知电路中电流的变化，灯泡两端的电压变化和灯泡亮度的变化，再根据串联电路的电压特点判断电压表示数的变化．

【解答】解：闭合开关，当滑动变阻器的滑片向右移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变大；

由I=可知，电路中的电流变小，即电流表的示数变小；

由P=UI可知，灯泡两端的电压变小，

因灯泡的亮暗取决于实际功率的大小，

所以，由P=UI可知，灯泡的实际功率变小，灯泡变暗；

因串联电路中总电压等于各分电压之和，

所以，滑动变阻器两端的电压变大，即电压表的示数变大；

故选A．

【点评】本题考查欧姆定律的应用和滑动变阻器、电流表、电压表的使用，以及串联电路电流和电压的规律，关键明白当滑片移动时电路电流和电阻两端电压的变化．

39．将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（　　）

A．A表和V表示数均变小 B．A表示数变小，V表示数变大

C．A表示数变大，V表示数变小 D．A表和V表示数均变大

【分析】闭合开关，光敏电阻R和定值电阻R0串联，根据光照强度的变化判断光敏电阻阻值如何变化，从而得出总电阻如何变化，根据串联电路的特点及欧姆定律判断电流表与电压表示数如何变化．

【解答】解：闭合开关，光敏电阻R和定值电阻R0串联，电路中总电阻等于光敏电阻和和定值电阻阻值之和，

电流表测量电路中的电流，电压表测量光敏电阻两端的电压，

逐渐增大光敏电阻的光照强度，光敏电阻的阻值减小，电路的总电阻R总减小，

电路的总电阻R总减小，电源电压U不变，电路电流I=变大，即电流表示数变大；

定值电阻R0阻值不变，定值电阻两端电压U0=IR0变大，光敏电阻两端电压UR=U﹣U0变小，电压表示数变小．

故选C．

【点评】本题是一道闭合电路的动态分析题，从“光敏电阻的阻值随光照强度的增大而减小”入手分析电路中总电阻的变化，掌握串联电路特点、欧姆定律是正确解题的关键．

40．小明在医院看到一种输液报警器如图甲，当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关，报警器工作时，分析正确的是（　　）

A．输完药液时，电流表示数变小

B．输完药液时，电压表示数变小

C．未输完药液时，电铃不响是因为没有电流通过

D．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作

【分析】输液管内有液体时，电阻大，无液体时电阻小，根据欧姆定律判断电路中的电流大小和电铃两端的电压示数变化．

【解答】解：

由电路图可知，可变电阻与电铃串联，电压表并联在电铃两端，电流表测电路中的电流，

由题意知，当输完药液时，警报器内的电阻较小，未输完药液时，警报器内的电阻较大；

A．当输完药液时，警报器内的电阻较小，电路中的总电阻较小，由I=可知，电路中的电流较大，即电流表的示数变大，故A错误；

B．由A知，输完药液时，电路中的电流变大，所以电铃两端的电压变大，即电压表的示数变大，故B错误；

C．未输完药液时，总电阻较大，电流较小，电铃不响，并不是因为没有电流，而是因为电流较小造成，故C错误；

D．由B可知，输完药液时，电铃两端的电压变大，所以电铃可以正常工作而发声，故D正确．

故选D．

【点评】本题主要考查了欧姆定律的应用，要掌握欧姆定律的公式，能够根据题干判断出警报器内电阻的变化，根据电阻的变化判断出电路中电流的变化．
