高中物理人教版 (2019)必修 第三册5 实验：练习使用多用电表优秀同步训练题

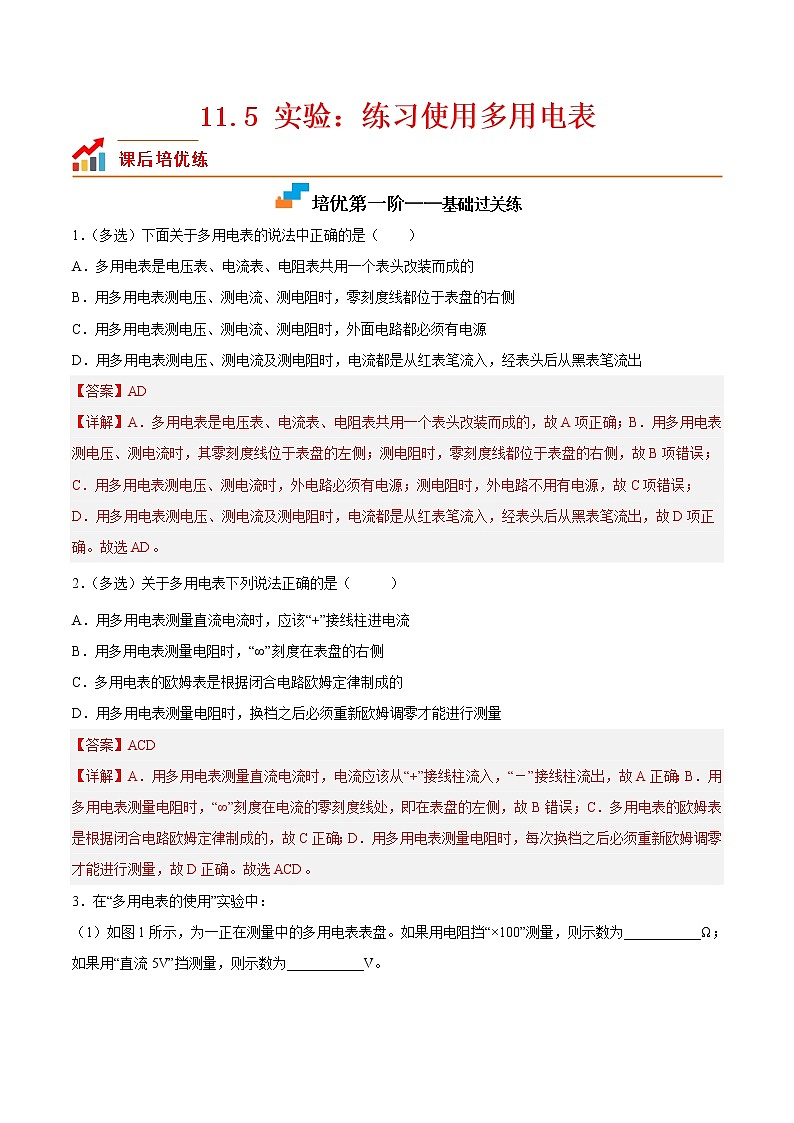

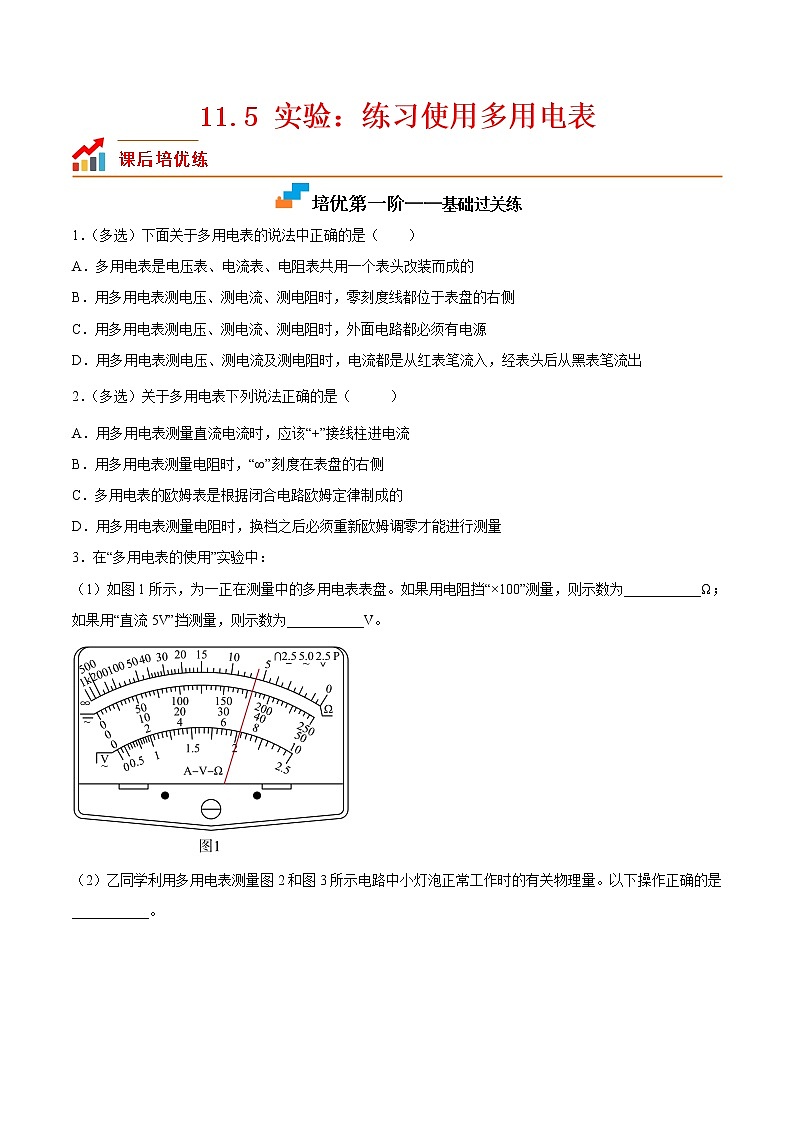

11.5 实验：练习使用多用电表

培优第一阶——基础过关练

1．（多选）下面关于多用电表的说法中正确的是（　　）

A．多用电表是电压表、电流表、电阻表共用一个表头改装而成的

B．用多用电表测电压、测电流、测电阻时，零刻度线都位于表盘的右侧

C．用多用电表测电压、测电流、测电阻时，外面电路都必须有电源

D．用多用电表测电压、测电流及测电阻时，电流都是从红表笔流入，经表头后从黑表笔流出

2．（多选）关于多用电表下列说法正确的是（       ）

A．用多用电表测量直流电流时，应该“+”接线柱进电流

B．用多用电表测量电阻时，“∞”刻度在表盘的右侧

C．多用电表的欧姆表是根据闭合电路欧姆定律制成的

D．用多用电表测量电阻时，换档之后必须重新欧姆调零才能进行测量

3．在“多用电表的使用”实验中：

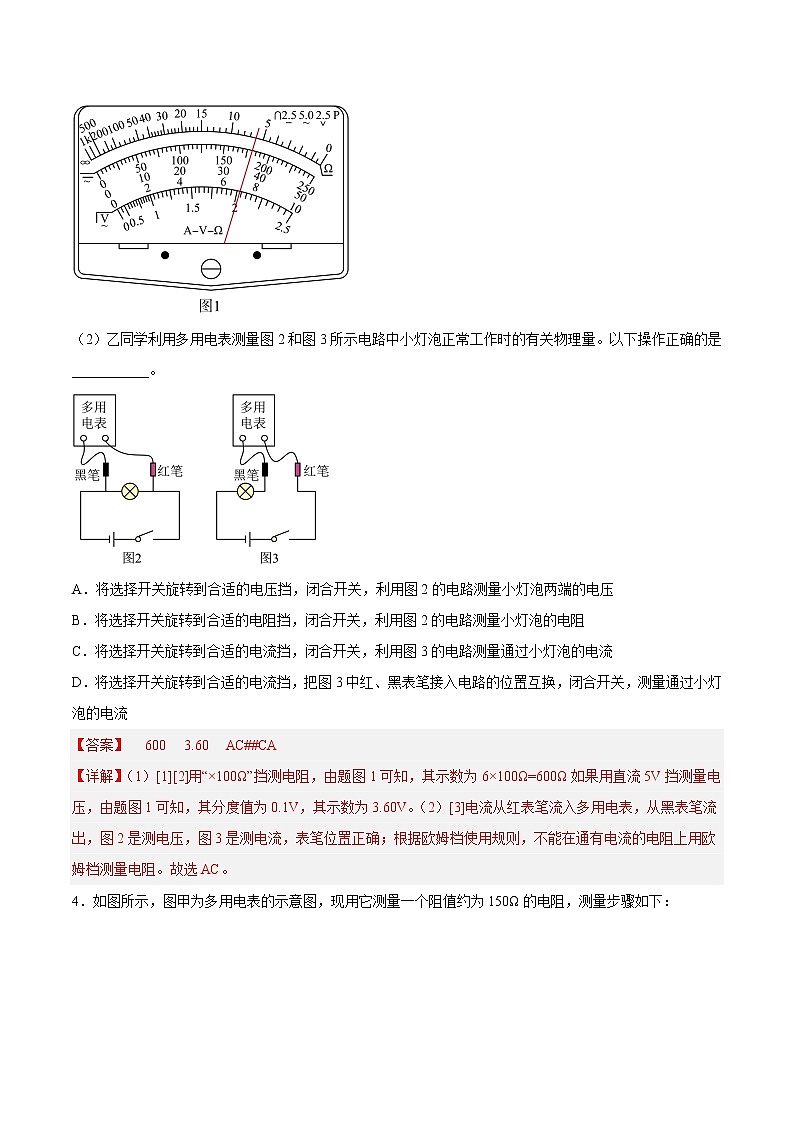

（1）如图1所示，为一正在测量中的多用电表表盘。如果用电阻挡“×100”测量，则示数为___________Ω；如果用“直流5V”挡测量，则示数为___________V。

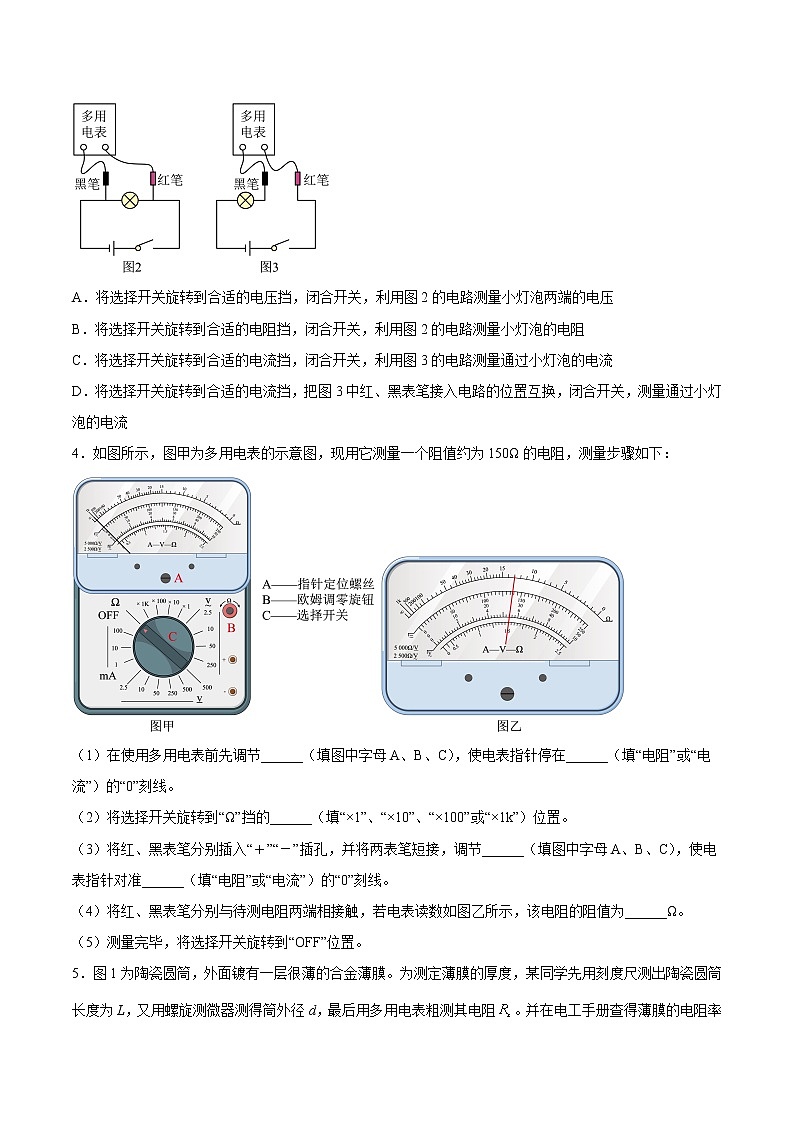

（2）乙同学利用多用电表测量图2和图3所示电路中小灯泡正常工作时的有关物理量。以下操作正确的是___________。

A．将选择开关旋转到合适的电压挡，闭合开关，利用图2的电路测量小灯泡两端的电压

B．将选择开关旋转到合适的电阻挡，闭合开关，利用图2的电路测量小灯泡的电阻

C．将选择开关旋转到合适的电流挡，闭合开关，利用图3的电路测量通过小灯泡的电流

D．将选择开关旋转到合适的电流挡，把图3中红、黑表笔接入电路的位置互换，闭合开关，测量通过小灯泡的电流

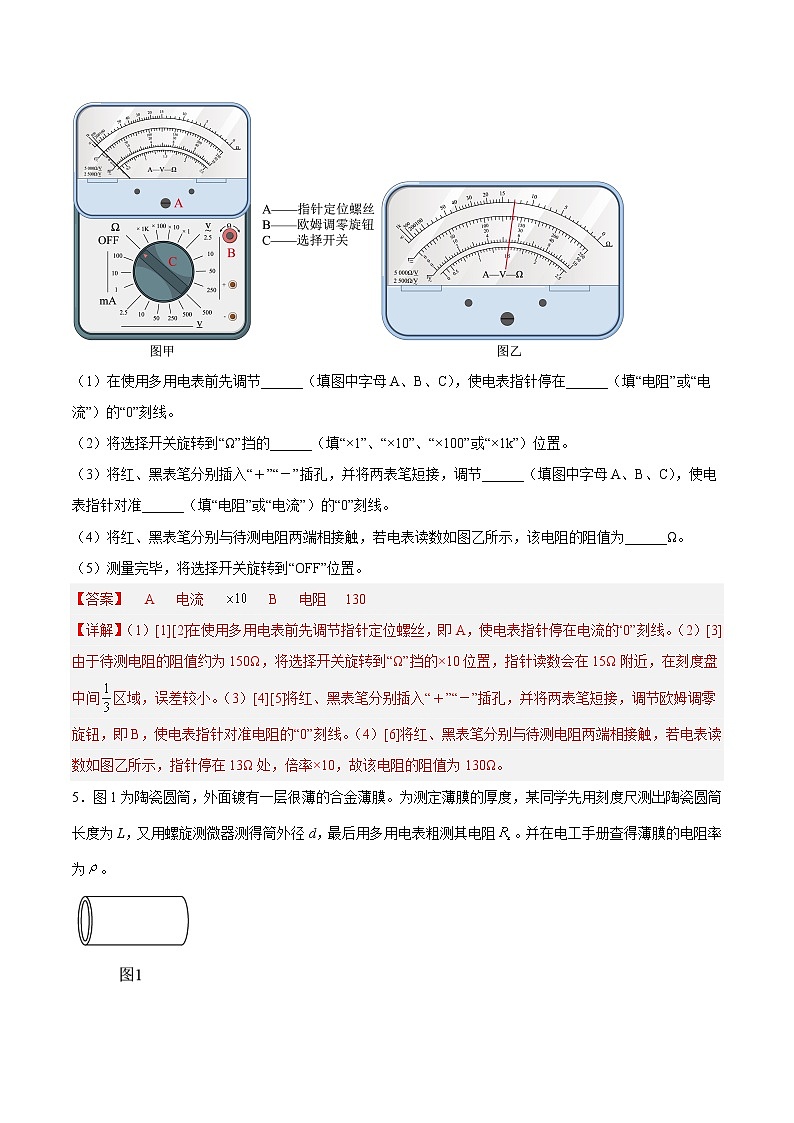

4．如图所示，图甲为多用电表的示意图，现用它测量一个阻值约为150Ω的电阻，测量步骤如下：

（1）在使用多用电表前先调节______（填图中字母A、B、C），使电表指针停在______（填“电阻”或“电流”）的“0”刻线。

（2）将选择开关旋转到“Ω”挡的______（填“×1”、“×10”、“×100”或“×1k”）位置。

（3）将红、黑表笔分别插入“＋”“－”插孔，并将两表笔短接，调节______（填图中字母A、B、C），使电表指针对准______（填“电阻”或“电流”）的“0”刻线。

（4）将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为______Ω。

（5）测量完毕，将选择开关旋转到“OFF”位置。

5．图1为陶瓷圆筒，外面镀有一层很薄的合金薄膜。为测定薄膜的厚度，某同学先用刻度尺测出陶瓷圆筒长度为L，又用螺旋测微器测得筒外径d，最后用多用电表粗测其电阻。并在电工手册查得薄膜的电阻率为。

（1）该同学用螺旋测微器测得筒外径d如图2所示，测筒外径____________，用多用电表欧姆挡的“”挡测薄膜电阻值时，表盘上指针如图3所示，则电阻为____________。

（2）该同学利用所测得的及查表的数据，求得薄膜厚度表达式____________（均用字母表示），就可计算出薄膜的厚度。

（3）为更精确地测量薄膜的电阻，该同学从实验室中找到如下实验器材：

A．电压表V（量程）

B．电流表A（量程，电阻约为）

C．滑动变阻器R（，额定电流）

D．电源（，内阻约为）

E.定值电阻

F.开关一只，导线若干

①为更加准确地测量出薄膜电阻，根据上述器材在答题卷方框内画出测电阻的最佳方案的电路图_________。

②若电压表的示数为U，电流表的示数为I，则所测薄膜电阻的表达式__________（用题中的字母表示）。

6．物理兴趣小组利用图（a）所示电路进行实验。使用的器材有：多用电表，电压表（量程0～5 V），滑动变阻器，导线若干。

（1）对多用电表进行机械调零后，将选择开关拨到“×1 k”挡，进行欧姆调零。图（a）中多用电表的红表笔应和________（选填“1”或“2”）端相连。

（2）调节滑动变阻器的滑片，当其接入电路的阻值为零时，多用电表和电压表的刻度盘上的指针位置分别如图（b）、（c）所示，则电压表读数是________V，电压表内阻是________kΩ，可以求出多用电表“×1k”挡内部电源电动势为________V。

（3）用此多用电表测电阻，选择“×1”挡测20 Ω的电阻时流过表头的电流为I1，选择“×1”挡测100 Ω的电阻时流过表头的电流为I2，则I1________（选填“大于”“小于”或“等于”）I2。

7．如图所示为一个多用电表的表盘及表针指示情况。

（1）如果使用的是直流电压10V挡，则测量的电压是多少？

（2）如果使用的是直流电流挡，则测量的电流是多少？

（3）如果使用的是电阻“×100”挡，则测量的电阻是多少？

8．某兴趣小组的同学在实验室进行物理探究实验。某同学利用一节旧干电池、一个满偏电流Ig=10mA 的毫安表、滑动变阻器和导线若干，制作了简易的欧姆表，图甲为该欧姆表的电路原理图，图乙是该毫安表的表盘刻度，C为表盘正中间的刻度线（其余的欧姆表刻度线和所有欧姆表刻度值均未画出）。

该同学使用自己制作的欧姆表进行了如下操作，请你将有关步骤补充完整。

（1）该同学首先进行欧姆挡调零，把A、B表笔短接，调节滑动变阻器，使毫安表满偏，然后断开两表笔。

（2）该同学把一个电阻箱连接在A、B表笔之间，发现当电阻箱的示数为时，欧姆表指针刚好指在表盘的正中央，则这节干电池的电动势为___________V；把毫安表的表盘刻度调整为欧姆表的表盘刻度时，刻度盘上6mA对应的电阻阻值是___________

（3）该同学在实验室发现一个电压表，发现其表盘刻度线清晰，总共有 N=30 个小格，但刻度值模糊不清。把此电压表连接在自己制作的欧姆表 A、B 表笔之间，发现此欧姆表的示数为 280Ω，电压表指针指在 n=8.4 个小格上，如图丙所示，则这个电压表的量程为___________V。

（4）该同学用该欧姆表测试三只二极管 I、II、III，其结果依次如右图所示。由图可知，只有二极管___________ （选填“I”“II”或“III”）是完好的，该二极管的正极是___________端（选填“a”或“b”）。

培优第二阶——拓展培优练

9．（1）为了测量电阻，现取一只已经完成机械调零的多用电表，如图所示，请根据下列步骤完成电阻测量：

①将K旋转到电阻挡“×100”的位置；

②将插入“+”、“-”插孔的表笔短接，旋动部件___________（选填“C”或“D”），使指针对准电阻的“0”刻度线；

③将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为a、b，指针指示位置如图所示。为使测量比较精确，应将选择开关旋到___________（选填“×1”、“×10”、“×1k”）的倍率挡位上，并重新调零，再进行测量；

（2）多用电表电阻挡的内部电路如图虚线框中所示，电源电动势为E、内阻为r，R0为调零滑动变阻器，Rg为G表表头内阻，电路中电流I与两表笔间待测电阻的阻值Rx的关系式为___________；

（3）用多用电表的电阻“×100”挡，按正确的操作步骤测某金属导体的电阻，表盘的示数如图，则该电阻的阻值约为___________Ω。

10．小丁同学对实验室中的线圈（如图1所示）产生了浓厚兴趣，决定利用用伏安法测量线圈电阻，实验电路如图2所示。实验室能够提供下列实验器材：

A．干电池两节，每节电动势约，内阻未知

B．直流电压表，内阻约

C．直流电压表，内阻约

D．直流电流表，内阻约为

E．直流电流表，内阻约为

F．滑动变阻器，阻值范围

G．滑动变阻器，阻值范围

H．导线和开关

（1）为了选择合适器材，在测量之前通过欧姆表粗测该线圈的电阻，下列测电阻的操作顺序正确的是_______；

A．欧姆调零、机械调零、选择挡位、表笔接触线圈两端（其中红表笔接触正极）、读数

B．机械调零、选择挡位、欧姆调零，表笔接触线圈两端（其中红表笔接触正极）、读数

C．选择挡位、机械调零、欧姆调零、表笔接触线圈两端（其中黑表笔接触正极）、读数

D．选择挡位、欧姆调零、机械调零、表笔接触线圈两端（其中黑表笔接触正极）、读数

（2）经过正确操作，选择“×1”档位时，多用电表指针如图3，则该线圈的电阻为_______

（3）图2中，为了能够更精确测量，则电压表选择_______（填B或C），安培表选择_______（填D或E），滑动变阻器选择________（填F或G）

（4）结合上一问选择的实验器材，某次实验中电压表示数如图4所示，则电压为________V

（5）改变滑动变阻器滑片，待电路稳定得到多组电流、电压值如下表所示，请在图中作出相应的图像。(      )

由图像可得该线圈电阻大小为_____。

11．（1）一多用电表的电阻挡三个倍率，分别是×1、×10、×100，用×10挡测量某电阻时，如果换×10挡后立即用表连接电阻进行读数，那么缺少的步骤是________，若补上该步骤后测量，表盘的示数如图所示，则该电阻的阻值是________；

（2）若改用伏安法测该电阻，电流表采用内接法，那么其测量值会比真实值________（选填“偏大”或“偏小”）；

（3）若多用电表使用的是50mA的直流电流挡，那么该图表示的读数为________mA；

（4）有一个电流表G，内阻为Rg=30，满偏电流Ig=1.5mA，要把它改装成量程为3V的电压表，要串联电阻为________。

12．（1）用多用电表测量电阻，将K旋转到电阻挡“×100”的位置，将两表笔分别与待测电阻相接，发现指针偏转角度过小。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量；

A．将K旋转到电阻挡“×1k”的位置

B．将K旋转到电阻挡“×10”的位置

C．将两表笔的金属部分分别与被测电阻的两根引线相接

D．将两表笔短接，旋动合适部件，对电表进行校准

（2）当用多用表测直流电流时，选择量程为50mA，则图中的电流值是________。

13．某同学设计了探究电容器的充、放电的电路图。在连接实物前，他首先用多用电表判断电容器是否完好，他应该将多用电表的选择开关拨到___________档位上，正确操作后，他看到多用电表的指针先偏转较大的角度又缓慢回到表盘的左端，这说明电容器___________（选填“完好”或者“损坏”）。

实验步骤：

（1）调节直流电源E，输出电压为6V；

（2）断开开关S0，按照电路图将实物图正确连接；

（3）闭合开关S0，把单刀双掷开关S接到1端，注意观察现象，并将观察到的现象记录到表格中；

（4）待现象稳定后，将单刀双掷开关S接到2端，注意观察现象，并将观察到的现象记录到表格中。

14．（1）某同学用多用电表的欧姆挡来测量一电压表的内阻，器材如图甲所示。先将选择开关旋至“×10”挡，红、黑表笔短接调零后进行测量，红表笔应接电压表的___________（选填“+”或“-”）接线柱，结果发现欧姆表指针偏角太小，则应将选择开关旋至___________（选填“×1”或“×100”）挡并___________，最终测量结果如图乙所示，则电压表的电阻为___________Ω。

（2）现想用多用电表的欧姆挡去测量某个二极管的正向电阻。

①实验前将多用电表调至“×1”挡，将红、黑表笔短接，调节旋钮，使指针指在___________；

②连接电路，并将黑表笔接二极管的___________；

③在图丙中补上二极管的正向接法___________；

④若多用电表的指针偏转情况如图丁所示，则二极管的正向电阻为___________Ω。
