高中物理人教版 (2019)必修 第三册5 实验：练习使用多用电表优秀课堂检测

一、单选题

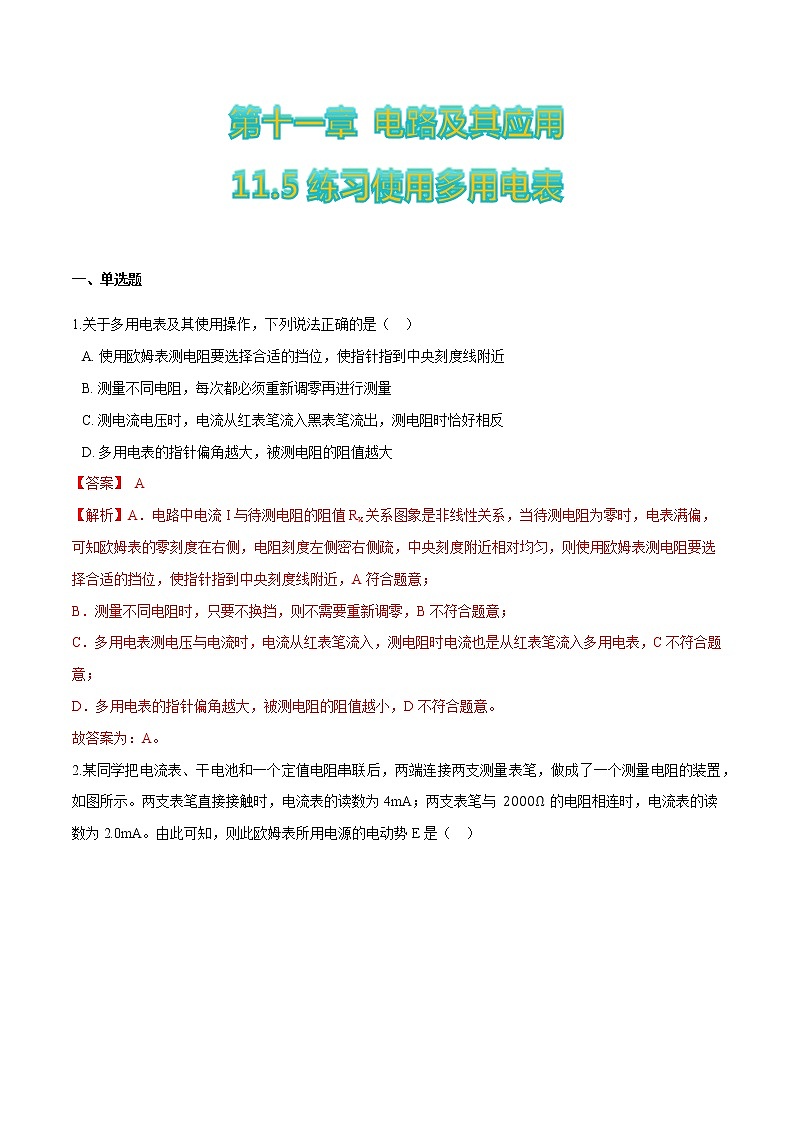

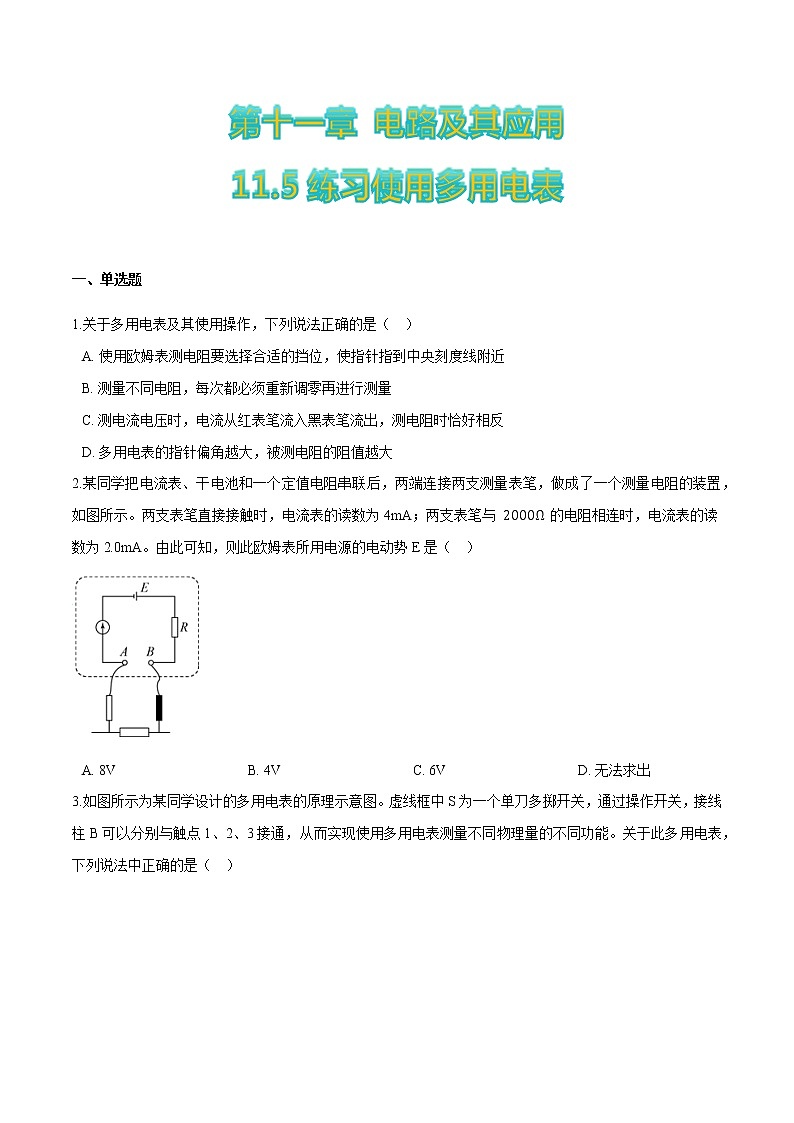

1.关于多用电表及其使用操作，下列说法正确的是（   ）

A. 使用欧姆表测电阻要选择合适的挡位，使指针指到中央刻度线附近
B. 测量不同电阻，每次都必须重新调零再进行测量
C. 测电流电压时，电流从红表笔流入黑表笔流出，测电阻时恰好相反
D. 多用电表的指针偏角越大，被测电阻的阻值越大

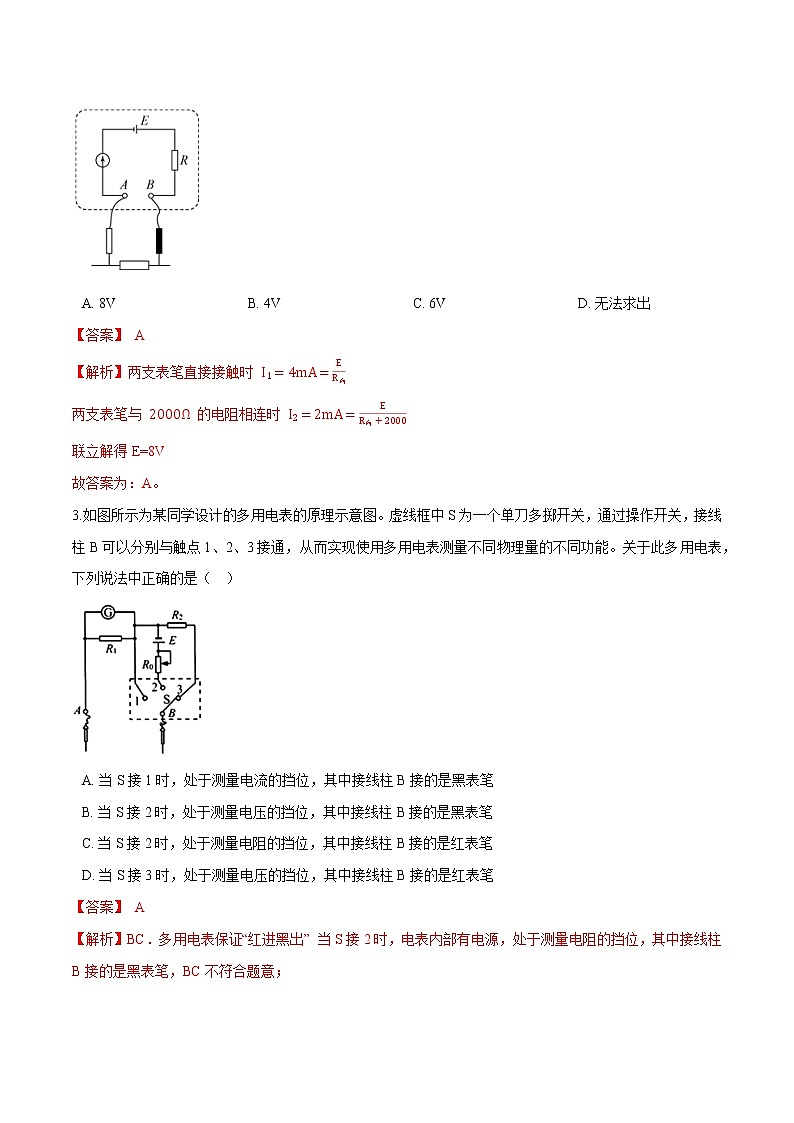

2.某同学把电流表、干电池和一个定值电阻串联后，两端连接两支测量表笔，做成了一个测量电阻的装置，如图所示。两支表笔直接接触时，电流表的读数为4mA；两支表笔与 的电阻相连时，电流表的读数为2.0mA。由此可知，则此欧姆表所用电源的电动势E是（   ）

A. 8V                                     B. 4V                                     C. 6V                                     D. 无法求出

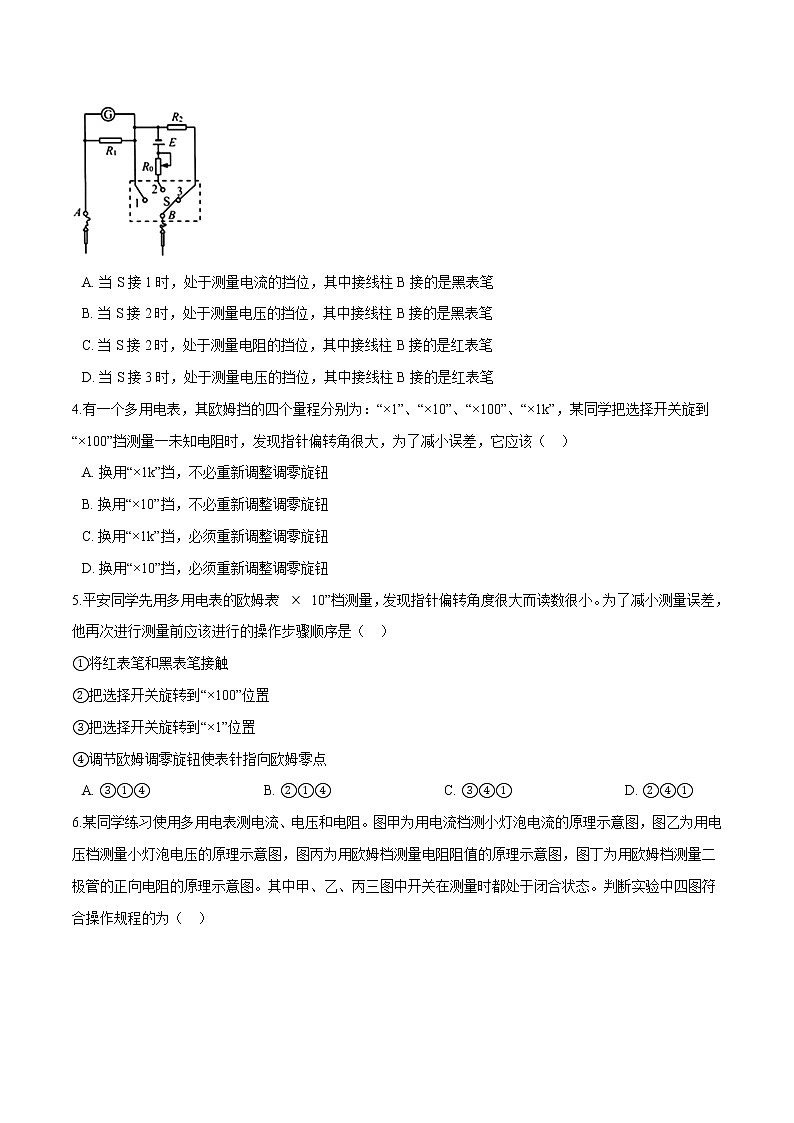

3.如图所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表，下列说法中正确的是（   ）

A. 当S接1时，处于测量电流的挡位，其中接线柱B接的是黑表笔
B. 当S接2时，处于测量电压的挡位，其中接线柱B接的是黑表笔
C. 当S接2时，处于测量电阻的挡位，其中接线柱B接的是红表笔
D. 当S接3时，处于测量电压的挡位，其中接线柱B接的是红表笔

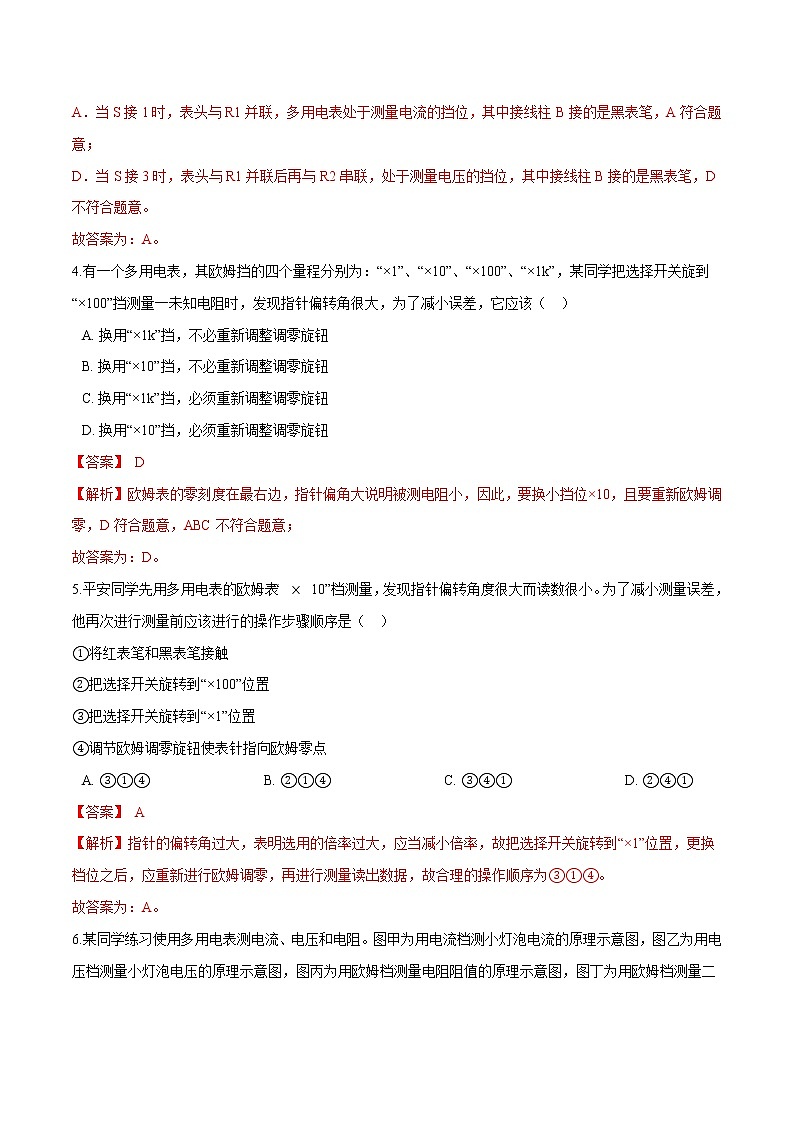

4.有一个多用电表，其欧姆挡的四个量程分别为：“×1”、“×10”、“×100”、“×1k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该（   ）

A. 换用“×1k”挡，不必重新调整调零旋钮
B. 换用“×10”挡，不必重新调整调零旋钮
C. 换用“×1k”挡，必须重新调整调零旋钮
D. 换用“×10”挡，必须重新调整调零旋钮

5.平安同学先用多用电表的欧姆表“ 10”档测量，发现指针偏转角度很大而读数很小。为了减小测量误差，他再次进行测量前应该进行的操作步骤顺序是（   ）

①将红表笔和黑表笔接触

②把选择开关旋转到“×100”位置

③把选择开关旋转到“×1”位置

④调节欧姆调零旋钮使表针指向欧姆零点

A. ③①④                                B. ②①④                                C. ③④①                                D. ②④①

6.某同学练习使用多用电表测电流、电压和电阻。图甲为用电流档测小灯泡电流的原理示意图，图乙为用电压档测量小灯泡电压的原理示意图，图丙为用欧姆档测量电阻阻值的原理示意图，图丁为用欧姆档测量二极管的正向电阻的原理示意图。其中甲、乙、丙三图中开关在测量时都处于闭合状态。判断实验中四图符合操作规程的为（   ）

A. 图甲                                     B. 图乙                                     C. 图丙                                     D. 图丁

二、填空题

7.用欧姆表表盘中间刻度为15的多用电表正确测量了一个13.0 的电阻后，需要继续测量一个阻值大约是2 左右的电阻。在用红、黑表笔接触这个电阻两端之前，请按操作顺序选择必需的操作步骤________。

A、用螺丝刀调节表盘下中间部位的指针定位螺丝，使表针指向“0”
B、将红表笔和黑表笔接触
C、把选择开关旋转到“×1k”位置
D、把选择开关旋转到“×100”位置
E、调节欧姆调零旋钮使表针指向欧姆零点

8.如图所示是有两个量程的电流表，当使用A、B两个接线柱时，量程为0～3A，当使用A、C两个接线柱时，量程为0～0.6A。已知表头的内阻Rg为30 ，满偏电流Ig为1mA，则电阻R1=________ ，R2=________ 。（结果保留两位小数）

9.用多用电表的电阻“×100”挡，按正确的操作步骤测某金属导体的电阻，表盘的示数如图，则该电阻的阻值约为________Ω。

三、解答题

10.电流表改装成欧姆表的电路如图所示，两表笔直接相连时，指针指在表盘刻度“5”上，两表笔之间接有600 的电阻时，指针指在刻度“1”上。求刻度“3”应标注的电阻值R。

11.现有一个电学黑箱，有A、B、C、D四个接线柱，如图所示。若用多用电表的电压挡和电阻挡分别做三次测量，发现两接线柱间测量结果如下：UAB＝UAC＝UAD＝1.5 V；UBC＝UBD＝UCD＝0；RBC＝4 Ω，RBD＝3 Ω，RCD＝5 Ω。试判断箱内电路的最简结构（电阻无并联的情况）。

12.如图所示是把量程为3 mA的电流表改装成欧姆表的结构示意图，其中电池的电动势E＝1.5 V，经改装后，若将原电流表3 mA刻度处的刻度值定为零位置，则2 mA刻度处应标多少阻值？当用它测量某电阻时，指针恰好指在中间位置，被测电阻为多少？
