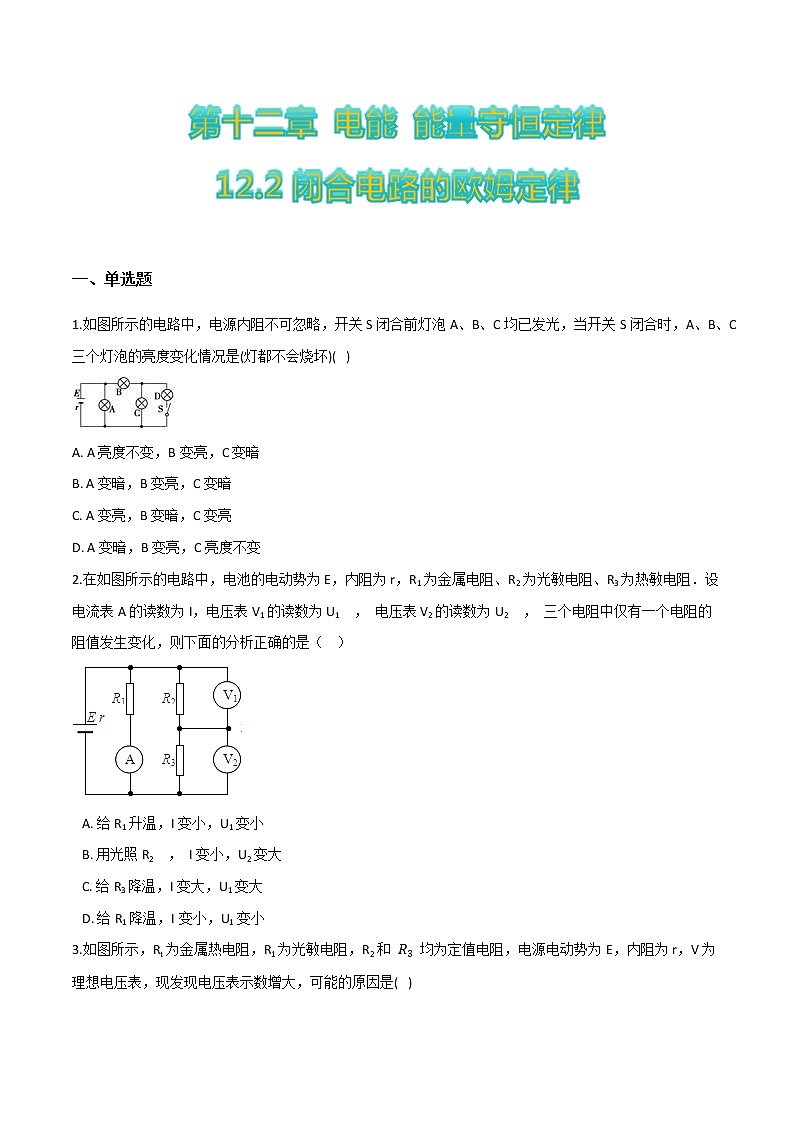

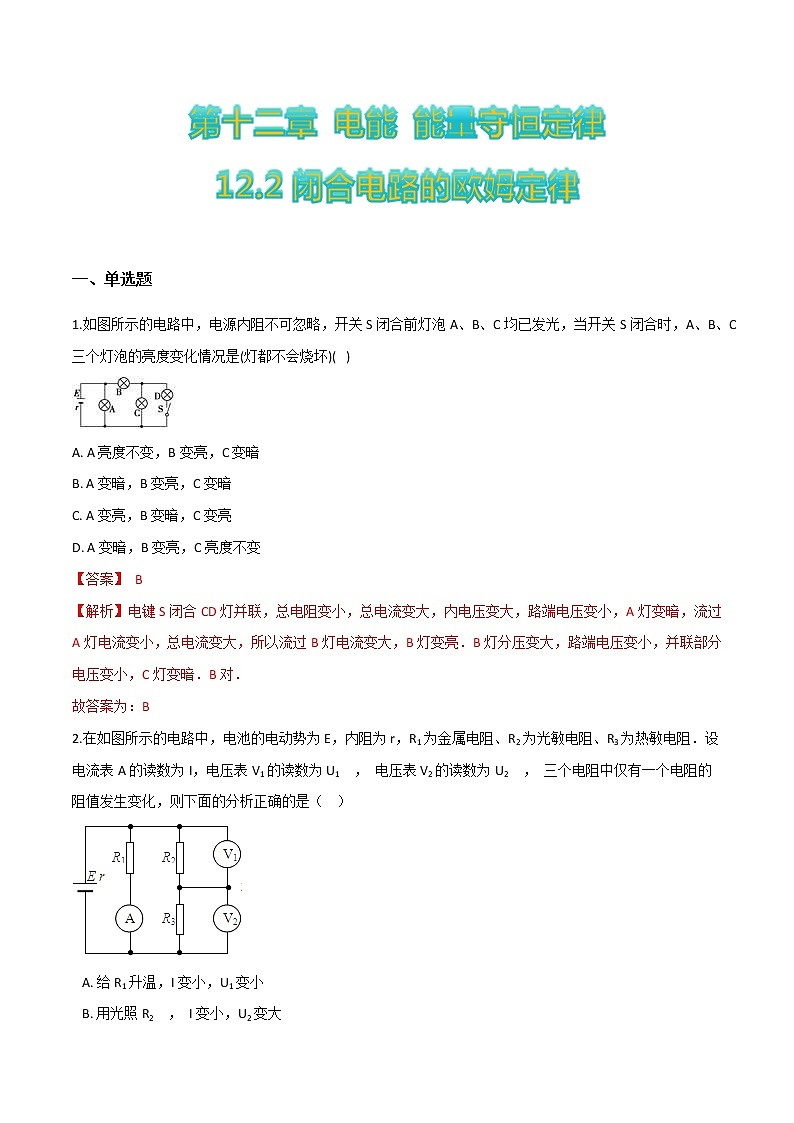

高中物理人教版 (2019)必修 第三册2 闭合电路的欧姆定律精品复习练习题

一、单选题

1.如图所示的电路中，电源内阻不可忽略，开关S闭合前灯泡A、B、C均已发光，当开关S闭合时，A、B、C三个灯泡的亮度变化情况是(灯都不会烧坏)(   )

A. A亮度不变，B变亮，C变暗

B. A变暗，B变亮，C变暗

C. A变亮，B变暗，C变亮

D. A变暗，B变亮，C亮度不变

2.在如图所示的电路中，电池的电动势为E，内阻为r，R1为金属电阻、R2为光敏电阻、R3为热敏电阻．设电流表A的读数为I，电压表V1的读数为U1  ， 电压表V2的读数为U2  ， 三个电阻中仅有一个电阻的阻值发生变化，则下面的分析正确的是（   ）

A. 给R1升温，I变小，U1变小
B. 用光照R2  ， I变小，U2变大
C. 给R3降温，I变大，U1变大
D. 给R1降温，I变小，U1变小

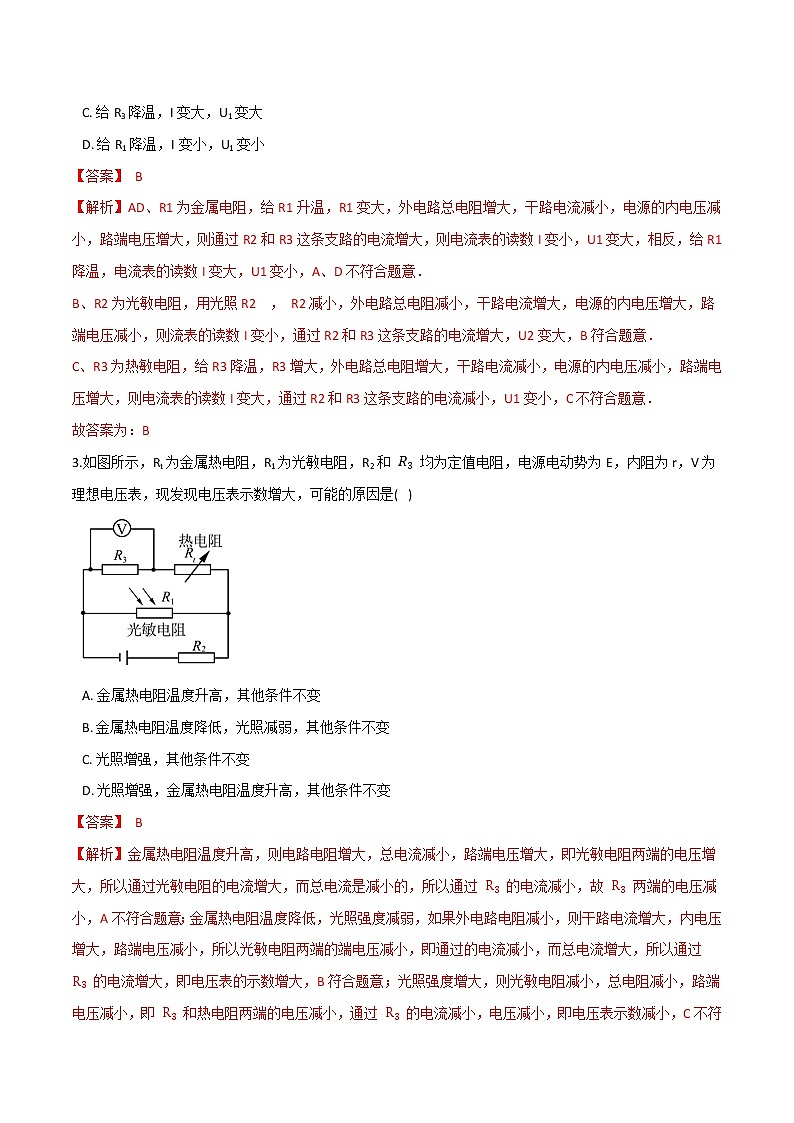

3.如图所示，Rt为金属热电阻，R1为光敏电阻，R2和 均为定值电阻，电源电动势为E，内阻为r，V为理想电压表，现发现电压表示数增大，可能的原因是(   )

A. 金属热电阻温度升高，其他条件不变
B. 金属热电阻温度降低，光照减弱，其他条件不变
C. 光照增强，其他条件不变
D. 光照增强，金属热电阻温度升高，其他条件不变

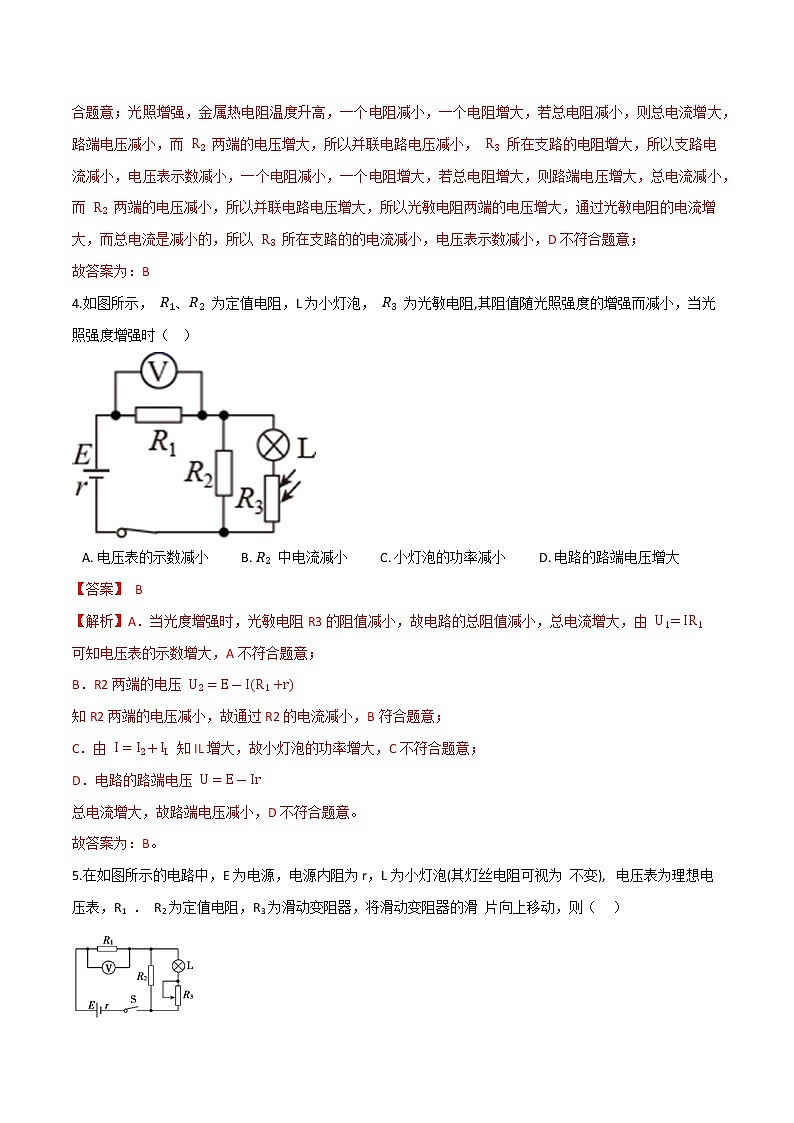

4.如图所示， 为定值电阻，L为小灯泡， 为光敏电阻,其阻值随光照强度的增强而减小，当光照强度增强时（   ）

A. 电压表的示数减小         B.  中电流减小         C. 小灯泡的功率减小         D. 电路的路端电压增大

5.在如图所示的电路中，E为电源，电源内阻为r，L为小灯泡(其灯丝电阻可视为 不变),  电压表为理想电压表，R1 ． R2为定值电阻，R3为滑动变阻器，将滑动变阻器的滑 片向上移动，则（    ）

A. 电压表的示数变大     B. 小灯泡消耗的功率变小     C. 通过R2的电流变小     D. 电源的内耗电压变大

6.将两个灯泡L1和L2按如图所示的方式接入电路，当滑动变阻器的滑片向右移动时（   ）

A. L1变亮，L2变亮             B. L1变亮，L2变暗             C. L1变暗，L2变亮             D. L1变暗，L2变暗

二、填空题

7.压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图甲所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球。在小车向右做直线运动的过程中，电流表的示数如图乙所示，则 时间内小车的运动情况是________； 时间内小车的运动情况是________。（均填“匀速”“匀加速”或“变加速”）

8.在“描绘小灯泡的伏安特性曲线”实验中，实验室提供了小灯泡（2.5V、0.5A）、电流表、电压表以及滑动变阻器等器材。图甲为实验中某同学连接好的实验电路图，在开关闭合后，把滑片P从A端向B端移动过程中观察到电压表示数变________（选填“大”或“小”）。某同学由测出的数据画出I-U图像，如图乙所示，当小灯泡两端的电压为2.0V时，小灯泡的电阻R=________Ω（结果保留两位有效数字）。

9.如图所示为自动水位报警器的示意图，在水位低于B时，电磁铁所在的控制电路部分断路,________灯亮；当水位升高到B时，电磁铁所在的控制电路部分接通，________灯亮.

三、解答题

10.如图所示，电源电动势为12V，内阻为1 ，电阻R1为1 ，R2为6 。开关闭合后，电动机恰好正常工作。已知电动机额定电压U为6V，线圈电阻RM为0.5 ，问：电动机正常工作时产生的机械功率是多大？

11.如图所示，电源的电动势E＝24 V，内阻r＝1 Ω，电阻R＝2 Ω，M为直流电动机，其电阻r′＝1 Ω，电动机正常工作时，其两端所接电压表读数为UV＝21 V，求电动机所做机械功的功率是多少？

12.一个闭合电路，当路端电压为 时，通过电源的电流为 ；当路端电压为 时，通过电源的电流为 ，求电源的电动势E和内电阻r（请在下面方框中画出电路原理图）
