人教版九年级全册第3节 串联和并联习题

串联和并联（一）

一、选择题

1.(13黑河）下列给出的用电器中连接方式属于串联的是     A

A.烘托节日气氛的小彩灯---满天星    B.道路两旁的路灯

C.家中的电视和电脑等家用电器       D.教室里照明用的日光灯

2.（13巴中）教室内安装有八盏日光灯，由一个开关控制，它们同时亮，同时熄灭．这八盏灯的连接方式是B

 A．串联         B．并联

 C．串联或并联  D．无法判断

3.（13柳州）如图6所示的甲、乙两个实物电路中，两个小灯泡的接法A

A.甲是串联

B.乙是串联

C.甲、乙都是串联

D.甲、乙都是并联

4.（13阜新）如图所示的电路，要使两个小灯 泡L1，L2串联，应B

A．断开开关S1，S2，闭合开关S3

B．断开开关S1，S3，闭合开关S2

C．断开开关S1，闭合开关S2，S3

D．断开开关S2，闭合开关S1，S3

5.（13南京）、如图所示，电路元件及导线连接均完好，闭合开关S1 、S2 ，则B

    A.L 1  不能发光， L2  能发光

  B.L1 能发光， L 2  不能发光

C.L 1  、L2 都能发光

D.L 1  、L2  都不发光

6.（12齐齐哈尔）下列给出的用电器中连接方式属于串联的是A

 A．烘托节日气氛的小彩灯 B．道路两旁的路灯

 C．家中的电视和电脑等家用电器       D．教室里照明用的日光灯

7.（12遂宁）下图电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是D

8.（12北京）如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法中正确的是A

A．灯L1和灯L2并联

B．灯L1和灯L2串联

C．通过灯L1和灯L2的电流一定相等

D．灯L1和灯L2两端的电压一定不相等

9.（12铜仁）关于串并联电路，下列说法中正确的是A

A．串联电路电流处处相等        B．串联电路总电阻的倒数等于各电阻倒数之和

C．并联电路各支路电流总相等    D．并联电路的总电阻等于各支路电阻之和

10.（12德州）如图中的电路图和实物图相对应的是D

11.（12宁德）下列四个电路图中与实物连接相符的是C

 12.（11襄阳）如图所示电路中，属于串联电路的是A

13.（11泉州）如图（a）所示的实物图．与图 （b）所示电路对应的是A

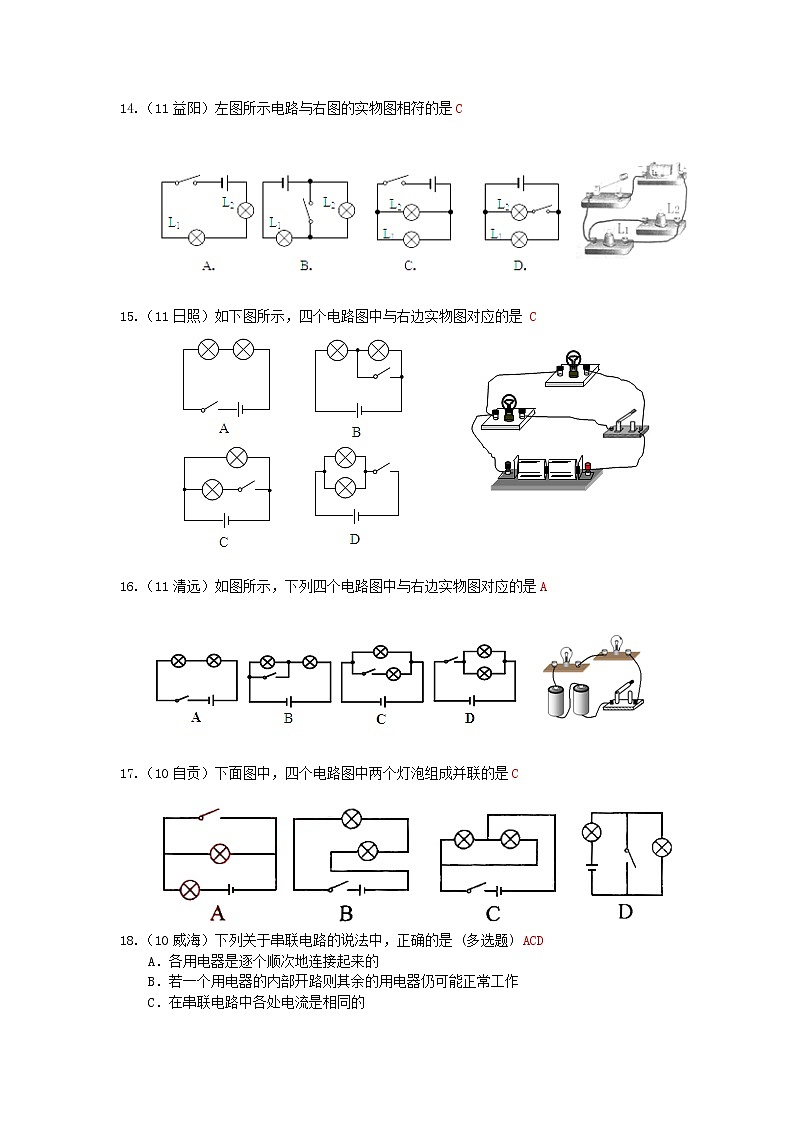

14.（11益阳）左图所示电路与右图的实物图相符的是C

15.（11日照）如下图所示，四个电路图中与右边实物图对应的是 C

16.（11清远）如图所示，下列四个电路图中与右边实物图对应的是A

17.（10自贡）下面图中，四个电路图中两个灯泡组成并联的是C

18.（10威海）下列关于串联电路的说法中，正确的是 (多选题) ACD

  A．各用电器是逐个顺次地连接起来的

B．若一个用电器的内部开路则其余的用电器仍可能正常工作

C．在串联电路中各处电流是相同的

D．一个开关可使电路中的各灯泡同时发光或同时熄灭

 （10郴州）下列四个电路图中与右边实物图相对应正确的是C

19.(10金昌)如图2所示的四个电路中，与左边实物图对应的是D

20.（10钦州）图中的四个电路图与右边实物连接图对应的是   C

21.（09厦门）LED光源因具有节能、环保、安全等优点而被广泛应用，如某公司招牌的每个字背后就是由许多LED灯串组成的，王师傅在调试电路时断开某处，招牌的第二个字立即熄灭，其它字均正常发光(如图3)，根据这一现象，对发光字背后的灯串之间的连接方式判断正确的是

A．这个字与其它字之间一定是串联的

B．这个字与其它字之间一定是并联的

C．这个字的笔划之间一定是串联的

D．这个字的笔划之间一定是并联的

22.（09宁波）下列与实物图一致的电路图是C

23.（09四川自贡）.下列四个电路图中与右边实物图相对应的是C

A.             B             C              D

24.（09株洲）左图所示实验电路相对应的电路图是右图中的D

   二、填空题

1. （13哈尔滨）家庭电路中各用电器的连接方式是 联，这种电路连接方式的好处是                 .

      并  各用电器可独立工作（或各用电器互不影响）

2. （13云南）如图所示是电吹风的简化电路图，A是风扇的电动机、B是电热丝，要吹热风应闭合开关 ，此时A与B 联在电路中。

        S1和S2     并

3.(13鞍山） 如图所示，是家用电冰箱及其部分电路图．冰箱压缩机由温控开关自动控制，冷藏室照明等由冰箱门联动开关控制．冰箱门关闭后，联动开关应该处于                                          状态，当冰箱里的温度升高到一定程度时，温控开关会自动                                          （选填“断开”或“闭合”）。

     断开    闭合

4.（12湘西）如图是我们实验常用的一种简单电路，这里的小灯泡的连接方式是 联。串

5.（12吉林）路灯总是同时亮，同时灭，它们的连接方式一定是      联的；它们所消耗的电能可以用                            表来测量。  并  电能

6.（12莱芜）汽车在转弯前，要打开转向灯，司机需拨动一下方向盘旁的一根杆，这根杆的作用相当于电路中的                            ；位于同侧的前后两个转向灯会同时闪亮，但前转向灯坏了时后转向灯还能亮，则位于汽车同侧的前后两个转向灯的连接方式为                            。

开关   并联

7.（12江西）如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为                            ；司机所拨动的这根横杆就相当于电路中的                                          。并联   开关

8.（12梅州、河源）如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个_______（填电路元件）接在干路上；房间里有电灯、电视等用电器，它们是_______联的。开关   并

9.（12德州）现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的                                          ，房间里各用电器之间是                                          联的。

总开关（开关）   并

10.（10徐州）如图所示是家用电冰箱的电路图，冰箱正常工作电压为     V。压缩机和照明灯是     联的.压缩机的作用是通过加压使气态致冷剂     成液态（填物态变化名称）。

220        并    液化

11.(10毕节）到了贵阳，小军更好奇了，五颜六色的灯光使得贵阳更加美丽，特别是街道两旁的路灯和高楼上的那一串串的小彩灯。请你告诉小军：路灯是                                          联电路，小彩灯是                            联电路（选填“串”或“并”）   并     串

12.（10芜湖）2010年3月，国内最大的LED产业园落户芜湖，这是我市谋划“低碳发展”的重要举措。LED是一种发光二极管，因寿命长、光效高开始广泛用于照明，图3是LED灯的原理电路，请在图中标出电源的正极。一般单个LED亮度不能满足照明需要，常用数个LED        联组成LED灯，工作时灯内的数个LED彼此互不影响。

(如右图)，并

三、解答题

1.（13广州．）某家用电动食品粉碎机有两开关 S1，S2，要合上开关 S1，而且要用力下压盖子（会闭合开关 S2），粉碎机才会工作。在图  中连接粉碎机的电动机及 S1、S2，使其能按上述要求工作

2.（13营口）请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．

  （1）位于汽车同侧的前后两个转向灯是何如连接的？说出你的理由。

  （2）要打开转向灯，司机需要拨动一下方向盘旁的一根杆子，这根杆子的作用相当于电路中的哪个原件？    （1）并联   因为可以单独工作互不影响    （2）开关

5.(10苏州) 如图丁所示，试在两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路．

6.（10青岛）请你甲电路图，帮助小雨同学连接乙实物电路。

7.（09天水）现有一个电源，一个开关，两个灯泡，导线若干，请你在下列方框中设计电路图。要求：⑴开关控制总电路；⑵两灯并联。答：如右图

8.（09青岛）小雨连接了如图电路，请在方框内画出它的电路图。
