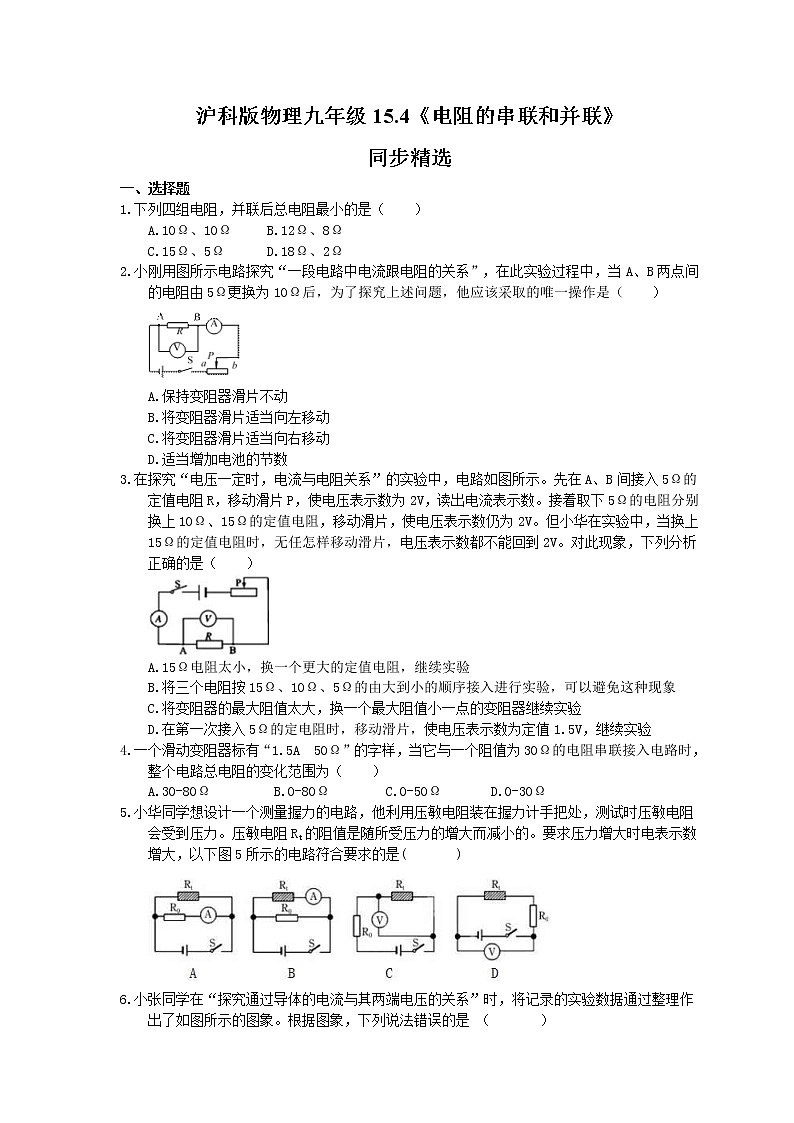

初中物理沪科版九年级第四节 电阻的串联和并联课时练习

这是一份初中物理沪科版九年级第四节 电阻的串联和并联课时练习，共5页。试卷主要包含了选择题，填空题，实验题等内容，欢迎下载使用。

一、选择题
下列四组电阻，并联后总电阻最小的是（ ）
A.10Ω、10Ω B.12Ω、8Ω
C.15Ω、5Ω D.18Ω、2Ω
小刚用图所示电路探究“一段电路中电流跟电阻的关系”，在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（ ）
A.保持变阻器滑片不动
B.将变阻器滑片适当向左移动
C.将变阻器滑片适当向右移动
D.适当增加电池的节数
在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示。先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。接着取下5Ω的电阻分别换上10Ω、15Ω的定值电阻，移动滑片，使电压表示数仍为2V。但小华在实验中，当换上15Ω的定值电阻时，无任怎样移动滑片，电压表示数都不能回到2V。对此现象，下列分析正确的是（ ）
A.15Ω电阻太小，换一个更大的定值电阻，继续实验
B.将三个电阻按15Ω、10Ω、5Ω的由大到小的顺序接入进行实验，可以避免这种现象
C.将变阻器的最大阻值太大，换一个最大阻值小一点的变阻器继续实验
D.在第一次接入5Ω的定电阻时，移动滑片，使电压表示数为定值1.5V，继续实验
一个滑动变阻器标有“1.5A 50Ω”的字样，当它与一个阻值为30Ω的电阻串联接入电路时，整个电路总电阻的变化范围为（ ）
A.30-80Ω B.0-80Ω C.0-50Ω D.0-30Ω
小华同学想设计一个测量握力的电路，他利用压敏电阻装在握力计手把处，测试时压敏电阻会受到压力。压敏电阻Rt的阻值是随所受压力的增大而减小的。要求压力增大时电表示数增大，以下图5所示的电路符合要求的是( )

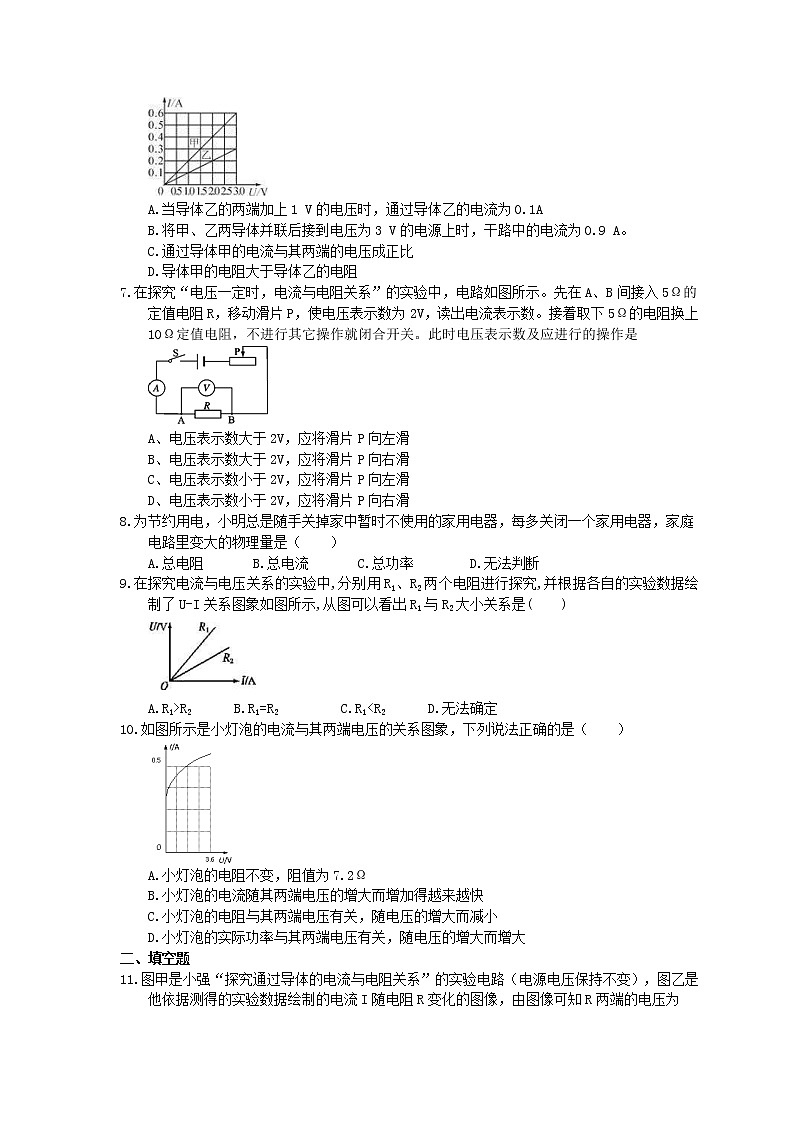

小张同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象。根据图象，下列说法错误的是 （ ）
A.当导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1A
B.将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 A。
C.通过导体甲的电流与其两端的电压成正比
D.导体甲的电阻大于导体乙的电阻
在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示。先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关。此时电压表示数及应进行的操作是
A、电压表示数大于2V，应将滑片P向左滑
B、电压表示数大于2V，应将滑片P向右滑
C、电压表示数小于2V，应将滑片P向左滑
D、电压表示数小于2V，应将滑片P向右滑
为节约用电，小明总是随手关掉家中暂时不使用的家用电器，每多关闭一个家用电器，家庭电路里变大的物理量是（ ）
A.总电阻 B.总电流 C.总功率 D.无法判断
在探究电流与电压关系的实验中,分别用R1、R2两个电阻进行探究,并根据各自的实验数据绘制了U-I关系图象如图所示,从图可以看出R1与R2大小关系是( )
A.R1>R2 B.R1=R2 C.R1 如图所示是小灯泡的电流与其两端电压的关系图象，下列说法正确的是（ ）
A.小灯泡的电阻不变，阻值为7.2Ω
B.小灯泡的电流随其两端电压的增大而增加得越来越快
C.小灯泡的电阻与其两端电压有关，随电压的增大而减小
D.小灯泡的实际功率与其两端电压有关，随电压的增大而增大
二、填空题
图甲是小强“探究通过导体的电流与电阻关系”的实验电路（电源电压保持不变），图乙是他依据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为_______V；当R的电阻由10Ω更换为15Ω时，闭合开关后，为使R两端的电压______（选填“改变”或“不变”），滑动变阻器的滑片应向______（选填“a”或“b”）端滑动.
某同学利用右图的电路探究电流与电压、电阻的关系。
实验开始时,滑动变阻器的作用是 。在探究通过导体的电流与导体两端电压的关系时,应保持 不变;在探究通过导体的电流与导体电阻的关系时,滑动变阻器的作用是 。
实验小组利用图所示的电路探究“电流与电阻的关系”。实验过程中，电阻箱阻值由50调为90，电压表示数会_________，要继续探究，应该将滑片P向______移。
如图所示,电源电压保持不变。闭合开关,当滑动变阻器的滑片P向左移动时,电流表示数将 ,电压表示数将 。(均选填“变大”“不变”或“变小”)
如图所示，电源电压保持不变，电阻R1=5Ω，R2=15Ω.只闭合开关S2，R1与R2为＿＿＿＿联；断开开关S2，且闭合开关S1和S3，R1与R2为＿＿＿联，此时通过R1与R2的电流之比为＿＿＿＿.
如图是小鑫同学利用相关器材进行实验的电路图，实验中记录了电流表的示数I和电压表的示数U，实验数据如表所示.请根据表中数据，归纳出电压与电流关系式： .
三、实验题
在研究电流与电阻和电压关系的实验中:
(1)闭合开关前,滑动变阻器应处于 ,目的是 。
(2)小敏同学按图甲的电路原理图连接了图乙实物电路,其中有两个元件连接错误。它们分别是 和 。(只需填写连错的元件)
(3)重新连接电路后,用开关S进行试触,如果电流表指针向左偏转,说明电流表的 ;如果电流表指针向右偏转超过刻度盘,应换用较 量程。
(4)正确连接电路后,测出R1=5 Ω、两端电压为3 V时的电流。然后将电阻R1由5 Ω换成10 Ω,为了使电阻R1两端的电压仍然为3 V,他应将滑动变阻器的滑片P向 端滑动,在滑片P滑动的过程中,电路中的电流将 。
\s 0 参考答案
答案为：D
答案为：C
答案为：B
答案为：A
答案为：B
答案为：D
答案为：B
答案为：A
解析：家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此没多关闭一个用电器，总电阻将变大，故A符合题意，D不符合题意；
因电路中的总功率等于各用电器功率之和，所以，每多关闭一个家用电器，电路的总功率变小，故C不符合题意；由P=UI可知，电路中的总电流变小，故B不符合题意.故选A.
答案为：A；
解析；由题图可知,当电压一定时,I1R2。
答案为：D
答案为：3 不变 b
答案为：保护电路 电阻 保持定值电阻两端的电压不变
答案为：(1)变大 (2)右
答案为：变大 变小
解析：当滑动变阻器滑片向左移动时,滑动变阻器连入的电阻变小,电路中通过的电流变大,电流表的示数变大。电压表测量滑动变阻器两端的电压,在串联电路中,当滑动变阻器连入的电阻变小时,它两端的电压也变小,所以电压表示数变小。
答案为：串 并 3∶1
答案为：U=2.8V﹣2.5Ω×I.
答案为：
(1)电阻最大处 保护电路
(2)电压表 电流表
(3)“+”“-”接线柱接反了 大
(4)右 变小
解析：
(1)闭合开关前,滑动变阻器的滑片应调到电阻最大的位置,避免因电路连接错误而损坏用电器。
(2)电压表应与电阻并联,电流表应与电阻串联。
(3)使用电流表时,不能超过电流表的使用范围,否则会烧坏电流表,如果电流表的接线柱接反了,表针会反向偏转。
(4)电路中电阻由5 Ω换为10 Ω,电路中总电阻变大,电阻上分得的电压也变大,要使电阻电压仍为3 V,应向右调节滑片,使滑动变阻器上分得的电压变大,电阻两端的电压才能降回3 V。
