人教版九年级全册第4节 变阻器课后练习题

这是一份人教版九年级全册第4节 变阻器课后练习题，共9页。试卷主要包含了单选题，多选题，填空题，作图题等内容，欢迎下载使用。

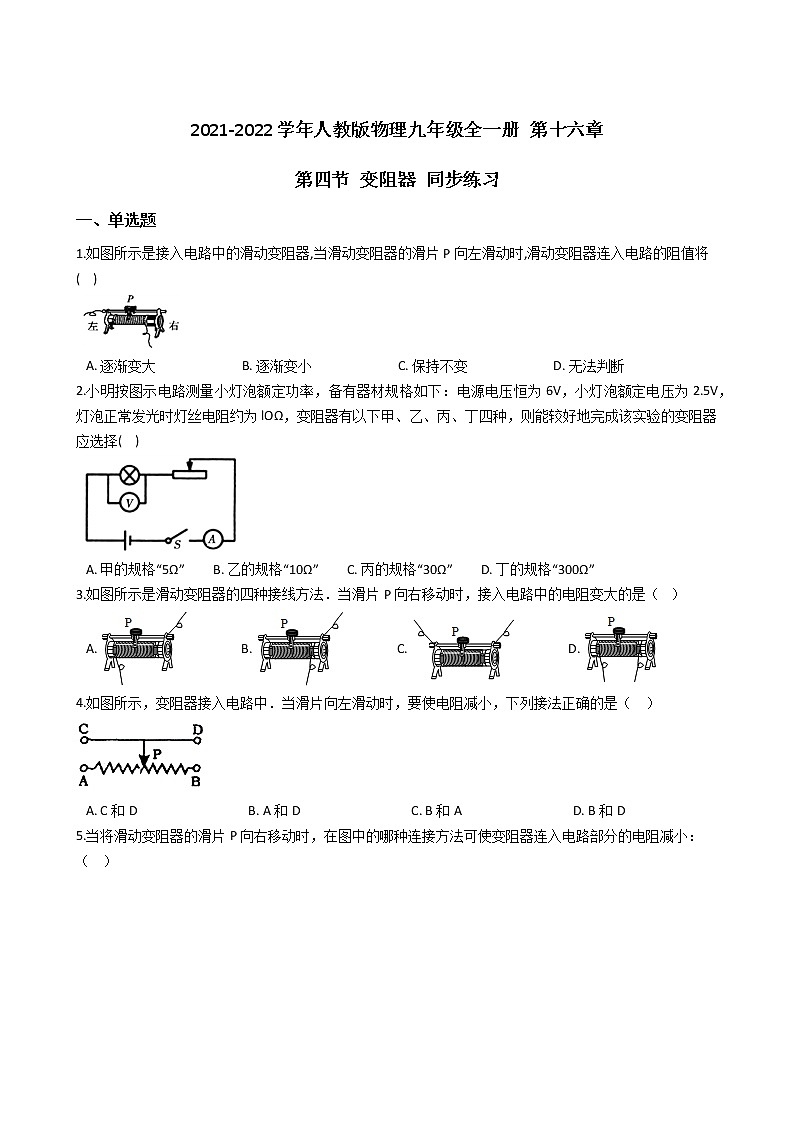

第四节 变阻器 同步练习
一、单选题
1.如图所示是接入电路中的滑动变阻器,当滑动变阻器的滑片P向左滑动时,滑动变阻器连入电路的阻值将( )

A. 逐渐变大 B. 逐渐变小 C. 保持不变 D. 无法判断
2.小明按图示电路测量小灯泡额定功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为lOΩ，变阻器有以下甲、乙、丙、丁四种，则能较好地完成该实验的变阻器应选择( )

A. 甲的规格“5Ω” B. 乙的规格“10Ω” C. 丙的规格“30Ω” D. 丁的规格“300Ω”
3.如图所示是滑动变阻器的四种接线方法．当滑片P向右移动时，接入电路中的电阻变大的是（ ）
A. B. C. D.
4.如图所示，变阻器接入电路中．当滑片向左滑动时，要使电阻减小，下列接法正确的是（ ）
A. C和D B. A和D C. B和A D. B和D

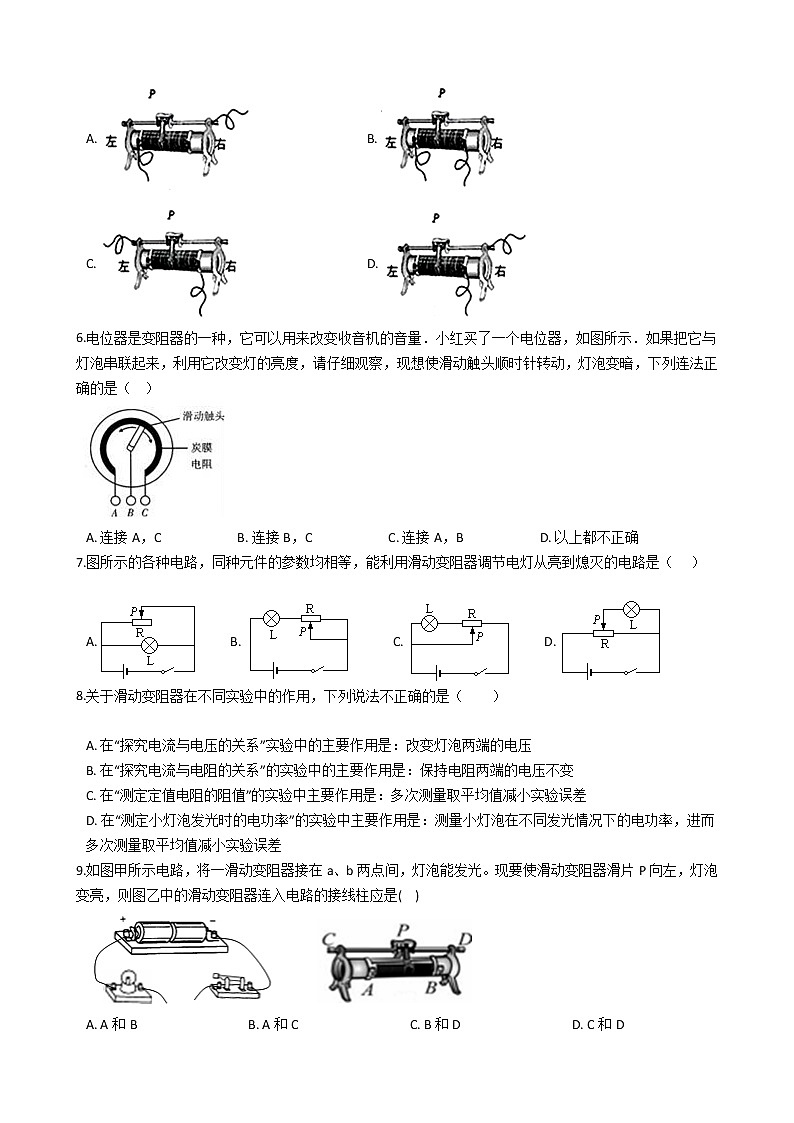

5.当将滑动变阻器的滑片P向右移动时，在图中的哪种连接方法可使变阻器连入电路部分的电阻减小：（ ）
A. B.
C. D.
6.电位器是变阻器的一种，它可以用来改变收音机的音量．小红买了一个电位器，如图所示．如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法正确的是（ ）

A. 连接A，C B. 连接B，C C. 连接A，B D. 以上都不正确
7.图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（ ）

A. B. C. D.
8.关于滑动变阻器在不同实验中的作用，下列说法不正确的是（ ）
A. 在“探究电流与电压的关系”实验中的主要作用是：改变灯泡两端的电压
B. 在“探究电流与电阻的关系”的实验中的主要作用是：保持电阻两端的电压不变
C. 在“测定定值电阻的阻值”的实验中主要作用是：多次测量取平均值减小实验误差
D. 在“测定小灯泡发光时的电功率”的实验中主要作用是：测量小灯泡在不同发光情况下的电功率，进而多次测量取平均值减小实验误差
9.如图甲所示电路，将一滑动变阻器接在a、b两点间，灯泡能发光。现要使滑动变阻器滑片P向左，灯泡变亮，则图乙中的滑动变阻器连入电路的接线柱应是( )

A. A和B B. A和C C. B和D D. C和D

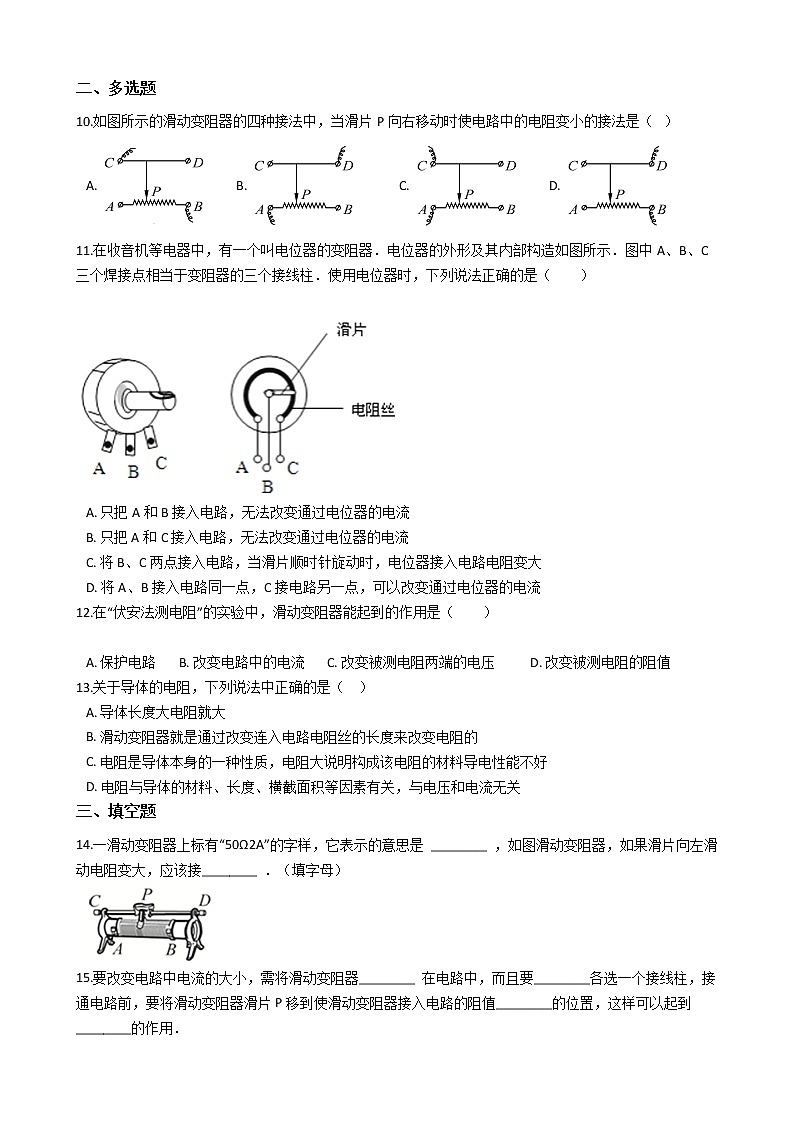

二、多选题
10.如图所示的滑动变阻器的四种接法中，当滑片P向右移动时使电路中的电阻变小的接法是（ ）
A. B. C. D.
11.在收音机等电器中，有一个叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是（ ）
A. 只把A和B接入电路，无法改变通过电位器的电流
B. 只把A和C接入电路，无法改变通过电位器的电流
C. 将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
D. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
12.在“伏安法测电阻”的实验中，滑动变阻器能起到的作用是（ ）
A. 保护电路 B. 改变电路中的电流 C. 改变被测电阻两端的电压 D. 改变被测电阻的阻值
13.关于导体的电阻，下列说法中正确的是（ ）
A. 导体长度大电阻就大
B. 滑动变阻器就是通过改变连入电路电阻丝的长度来改变电阻的
C. 电阻是导体本身的一种性质，电阻大说明构成该电阻的材料导电性能不好
D. 电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关
三、填空题
14.一滑动变阻器上标有“50Ω2A”的字样，它表示的意思是 ________ ，如图滑动变阻器，如果滑片向左滑动电阻变大，应该接________ ．（填字母）

15.要改变电路中电流的大小，需将滑动变阻器________ 在电路中，而且要________各选一个接线柱，接通电路前，要将滑动变阻器滑片P移到使滑动变阻器接入电路的阻值________的位置，这样可以起到________的作用．
16.滑动变阻器是通过改变接入电路的电阻丝的________来改变电阻的．某滑动变阻器上标有“200Ω 1A”字样，其中200Ω指的是________，1A指的是________．
四、作图题
17.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．

答案解析部分
一、单选题
1.【答案】 A
【考点】滑动变阻器的原理及其使用
【解析】【解答】由图可知，滑动变阻器接入电路的有效部分是右半段，滑片P向左滑动时，连入电路的电阻丝长度增加，所以滑动变阻器连入电路的阻值将逐渐变大。
故答案为：A
【分析】明确滑动变阻器的有效阻值看下端.
2.【答案】 C
【考点】欧姆定律及其应用，电路的动态分析
【解析】【解答】灯泡正常发光时，变阻器两端的电压UR =U-UL =6V-2.5V=3.5V，变阻器接入电路中的电阻R=UR/IR=UR/IL=3.5V/0.25A=14Ω＞10Ω，所以AB不符合题意；丁的规格“300Ω”调节时不灵敏，不易于操作，
故答案为：C。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据串联电路的电压特点求出滑动变阻器两端的电压，再利用串联电路的电流特点和欧姆定律确定滑动变阻器接入电路中的电阻，据此选择滑动变阻器的规格.
3.【答案】 A
【考点】滑动变阻器的原理及其使用
【解析】【解答】当滑片P向右移动时，接入电路中的电阻变大，说明滑片距离下方接线柱变长，即左下方接线柱必须接入电路中，两上方任意接线柱接入电路中，由选项可知，A符合，BCD不符合。
故答案为：A
【分析】滑动变阻器连入电路的电阻取决于接入电路的下面接线柱，和上面接入电路的接线柱无关。因此必须明确接入电路的部分，然后判断滑片移动时，连入电路的电阻丝长度的变化，来判断电阻的变化情况.
4.【答案】 B
【考点】滑动变阻器的原理及其使用
【解析】【解答】解：
A、选择C和D时，滑动变阻器被短路，不能起到变阻作用，故A错；
B、选择A和D时，滑动变阻器接入了左半段，左移电阻变短，电阻变小，符合题意，故B正确；
C、选择B和A时，滑动变阻器相当于定值电阻，不能起到变阻作用，故C错；
D、选择B和D时，滑动变阻器接入了右半段，左移电阻变长，电阻变大，不符合题意，故D错．
故选B．
【分析】滑动变阻器有四个接线柱，接入电路时选择上面一个、下面一个，接入电路的部分取决于下面的接线柱．左移电阻变小，电阻变短．
5.【答案】 C,D
【考点】滑动变阻器的原理及其使用
【解析】【解答】由图示中滑动变阻器的连接情况可知，当将滑动变阻器的滑片P向右移动时，A的电阻变大，B的电阻不变，C的电阻是变小的，D的电阻是变小的；A、B符合题意，C、D不符合题意.
故答案为：CD.
【分析】滑动变阻器必须选用“一上一下”接线柱接入电路中，使用滑动变阻器的哪部分阻值关键在于所选的下面的接线柱，据此分析解答.
6.【答案】 C
【考点】滑动变阻器的原理及其使用
【解析】【解答】解：滑动变阻器通过滑片的移动从而改变电阻，是由于当滑片移动以后改变了连入电路中电阻丝的长度；滑动触头顺时针转动时，灯泡变暗，说明电路中的电流减小，所以接入电路中的电阻应变大．应将左边部分接入电路，即连接A、B．
故答案为：C．
【分析】结合题意，滑动触头顺时针转动时，灯泡变暗，说明电路中的电流减小，故电路中的电阻应变大，由此确定变阻器的连接方式.
7.【答案】 D
【考点】滑动变阻器的原理及其使用
【解析】【解答】A、滑动变阻器与灯泡并联，当滑片P滑到左端时，会引起电源短路，A不符合题意；
B、滑动变阻器与灯泡串联，当滑片P左右滑到时，只能改变灯泡亮度，不能使灯泡熄灭，B不符合题意；
C、滑动变阻器与灯泡串联，滑片P使灯泡处于短路状态，无论怎样滑到滑片灯泡都不亮，C不符合题意；
D、滑动变阻器与灯泡并联，当滑片P滑到右端时，会引起灯泡短路，实现灯泡由亮到灭，D符合题意 .
故答案为：D .
【分析】A、在并联电路中，当一个支路的电阻为零时，会造成电源短路，这样的电路是错误电路；
B、串联电路中，其中一个用电器的电阻变化时，只会引起另一个用电器实际功率的的变化，但实际功率不可能为零；
C、无电流通过用电器时，用电器不能工作；
D、滑动变阻器与灯泡并联，当滑片P滑到右端时，会引起灯泡短路，但不会造成电源短路，可以实现灯泡由亮到灭 .
8.【答案】 D
【考点】滑动变阻器的原理及其使用
【解析】【解答】解：A、在“探究电流与电压的关系”实验中的主要作用是：改变灯泡两端的电压，故A不符合题意，
B、在“探究电流与电阻的关系”的实验中的主要作用是：保持电阻两端的电压不变，故B不符合题意；
C、在“测定定值电阻的阻值”的实验中主要作用是：多次测量取平均值减小实验误差，故C不符合题意；
D、在“测定小灯泡发光时的电功率”的实验中主要作用是：测量小灯泡在不同发光情况下的电功率，灯泡两端的电压不同其功率不同，不能求平均值，故D符合题意。
故选D。
【分析】明确各个实验的原理及所测的物理量，理解滑动变阻器在各个实验中的作用。
9.【答案】 B
【考点】滑动变阻器的原理及其使用
【解析】【解答】滑动变阻器滑片P向左，灯泡变亮，说明电流是变大的，电阻应是变小的，A接线柱是必连的，CD可以任选一个.
故答案为：B。
【分析】结合题意，滑片P向左，灯泡变亮，说明电阻应是变小的，据此分析滑动变阻器的接线方式.
二、多选题
10.【答案】 A,D
【考点】滑动变阻器的原理及其使用
【解析】【解答】AD、滑动变阻器接入了右半段，滑片右移，连入电路的电阻丝变短，电阻变小，AD符合题意。BC、滑动变阻器接入了左半段，滑片右移，连入电路的电阻丝变长，电阻变大，BC不符合题意。
故答案为：AD
【分析】滑动变阻器连入电路的电阻取决于接入电路的下面接线柱，和上面接入电路的接线柱无关。因此必须明确接入电路的部分，然后判断滑片移动时，连入电路的电阻丝长度的变化，来判断电阻的变化情况.
11.【答案】 B,D
【考点】变阻器
【解析】【解答】解：A、只把A和B接入电路，接入了左半段，当滑片顺时针旋动时，电位器接入电路电阻增大，电源电压不变，电流变小．故A错误．
B、只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，电源电压不变，无法改变通过电位器的电流．故B正确．
C、将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路电阻变小．故C错误．
D、将A、B接入电路同一点，C接电路另一点，左半段被滑片短路，只接入右半段，移动滑片能改变电路中的电阻，电源电压不变，可以改变通过电位器的电流．故D正确．
故选BD．
【分析】电位器是一个滑动变阻器，当把A、C接入电路时，相当于定值电阻，当把A、B接入电路时，接入了左半段，滑片顺时针转动时，连入电路的电阻增大，电流减小；当把C、B接入电路时，接入了右半段，滑片顺时针转动时，连入电路的电阻减小，电流增大．
12.【答案】 A,B,C
【考点】变阻器
【解析】【解答】解：A、滑动变阻器的连入电路时，滑片滑到最大阻值处，电阻最大，电源电压不变，电流最小，起到保护电路的作用，故A选项正确．
B、移动滑动变阻器的滑片，改变了连入电路的电阻，改变了电路中的电流，故B选项正确．
C、实验中电阻的阻值不变，移动滑动变阻器的滑片，改变了电路中的电流，根据U=IR，电阻不变，电流变化，所以被测电阻两端的电压变化，故C选项正确．
D、被测电阻阻值大小跟电阻的长度、材料、横截面积有关，实验过程中三者没有发生变化，电阻的阻值不变，故D选项不正确．
故选ABC．
【分析】（1）电阻大小跟电阻的长度、材料、横截面积有关，跟电阻中的电流、电阻两端的电压无关．
（2）“伏安法测电阻”的实验中，滑动变阻器和被测电阻串联在电路中，滑片处于最大阻值处，电源电压不变，电流中的电流最小，起到保护作用．移动变阻器的滑片，改变了连入电路的电阻，电路中的电流变化，根据U=IR知，电阻两端的电压也随之变化．
13.【答案】 B,D
【考点】影响电阻大小的因素，滑动变阻器的原理及其使用
【解析】【解答】解：
A、电阻与导体的材料、长度、横截面积等因素有关，导体长度大电阻不一定就大，故A错误；
B、滑动变阻器是通过改变连入电路电阻丝的长度来改变电阻的，故B正确；
C、电阻是导体本身的一种性质，电阻大小与导体的材料、长度、横截面积等因素有关，电阻大不能说明构成该电阻的材料导电性能不好，故C错误；
D、电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关，故D正确．
故选BD．
【分析】电阻是导体本身的一种性质，电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关．滑动变阻器是通过改变连入电路电阻丝的长度来改变电阻的．
三、填空题
14.【答案】 此滑动变阻器的最大阻值是50Ω；BC（或BD）
【考点】滑动变阻器的原理及其使用
【解析】【解答】50Ω表示的意思是该滑动变阻器的最大阻值是50Ω。如果滑片向左滑动电阻变大,应该接BC(或BD)接线柱,这时滑片右侧的电阻丝接入电路(即PB部分接入电路)。
故答案为： 此滑动变阻器的最大阻值是50Ω ； BC（或BD） .
【分析】明确滑动变阻器铭牌的含义；滑动变阻器连入电路的电阻取决于接入电路的下面接线柱.
15.【答案】 串联；上下；最大；保护电路
【考点】滑动变阻器的原理及其使用
【解析】【解答】(1)滑动变阻器和用电器串联后，可以通过改变接入电路中电阻丝的长短来改变连入电路的电阻，从而改变电路中的电流；(2)如果都接上面的接线柱，滑动变阻器接入电路的阻值为0；如果都接下面的接线柱，滑动变阻器接入电路的阻值为定值；所以要采用一“上”一“下”的连接方式。(3)接通电路前，滑动变阻器的滑片必须移到阻值最大处；(4)滑动变阻器的作用：保护电路，改变电流。
故答案为：串联；上下；最大；保护电路.
【分析】结合滑动变阻器的原理及使用方法分析解答即可.
16.【答案】 长度；最大电阻为200Ω；允许通过的最大电流为1A．
【考点】滑动变阻器的原理及其使用
【解析】【解答】（1）电阻大小的影响因素：长度、横截面积、材料．在材料和横截面积一定时，改变电阻的长度来改变电阻大小，总电压不变，从而改变了电路中的电流．（2）滑动变阻器标有“200Ω、1A”，意思指滑动变阻器的最大电阻值是200Ω；允许通过的最大电流值是1A．故答案为：长度；最大电阻为200Ω；允许通过的最大电流为1A．
故答案为：长度； 最大电阻为200Ω ； 允许通过的最大电流为1A．
【分析】滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻的；再结合滑动变阻器的铭牌分析解答即可.
四、作图题
17.【答案】 解：如图所示：

【考点】实物的电路连接
【解析】【解答】采用“电流流向法”，电流从电源正极出发，依次将灯泡、滑动变阻器、开关、电流表串联起来，如下图所示：
【分析】结合电路图，利用电流流向法分析解答即可.
