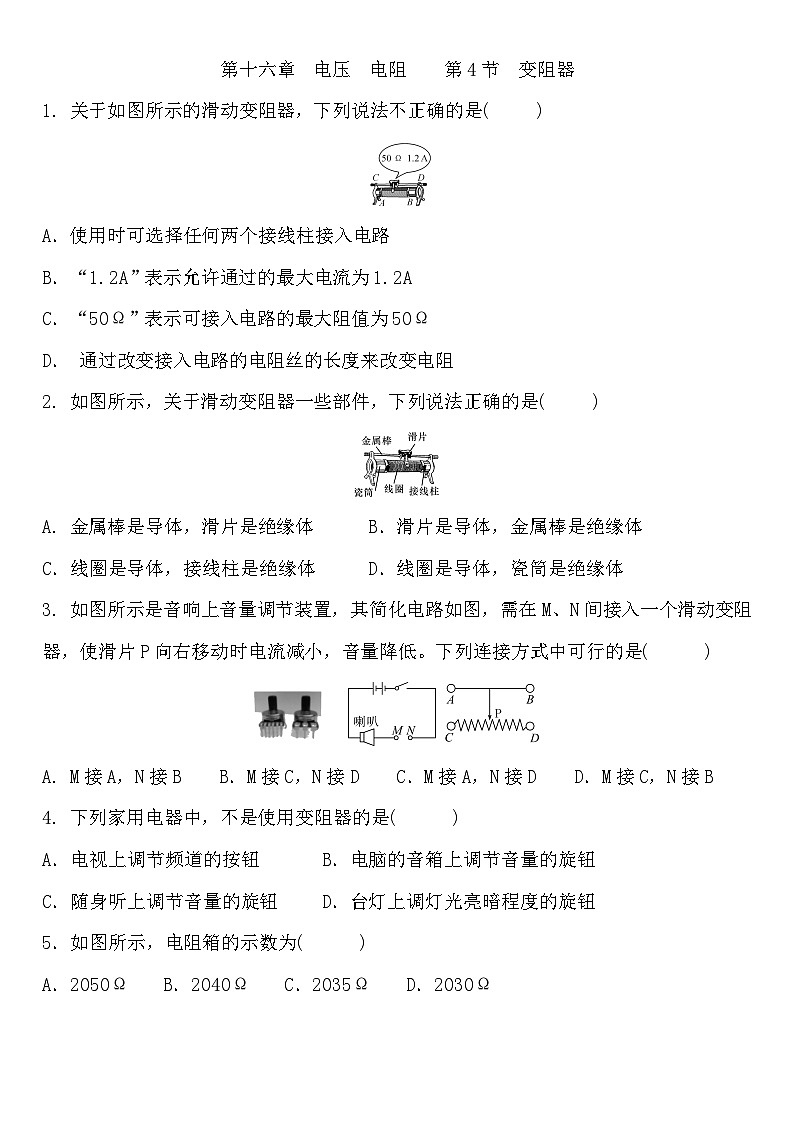

人教版九年级全册第4节 变阻器达标测试
展开
这是一份人教版九年级全册第4节 变阻器达标测试，共5页。
A．使用时可选择任何两个接线柱接入电路
B．“1.2A”表示允许通过的最大电流为1.2A
C．“50Ω”表示可接入电路的最大阻值为50Ω
D． 通过改变接入电路的电阻丝的长度来改变电阻
2. 如图所示，关于滑动变阻器一些部件，下列说法正确的是( )
A. 金属棒是导体，滑片是绝缘体 B．滑片是导体，金属棒是绝缘体
C．线圈是导体，接线柱是绝缘体 D．线圈是导体，瓷筒是绝缘体
3. 如图所示是音响上音量调节装置，其简化电路如图，需在M、N间接入一个滑动变阻器，使滑片P向右移动时电流减小，音量降低。下列连接方式中可行的是( )
A. M接A，N接B B．M接C，N接D C．M接A，N接D D．M接C，N接B
4. 下列家用电器中，不是使用变阻器的是( )
A．电视上调节频道的按钮 B．电脑的音箱上调节音量的旋钮
C．随身听上调节音量的旋钮 D．台灯上调灯光亮暗程度的旋钮
5．如图所示，电阻箱的示数为( )
A．2050Ω B．2040Ω C．2035Ω D．2030Ω
6．如图所示是插入式电阻箱的结构示意图，它的最大电阻值是15Ω，图中A、B两个接线柱之间使用的电阻是( )
A．5Ω B．7Ω C．8Ω D．10Ω
7. 将两个滑动变阻器按如图所示方法连接，要使这两个变阻器连入电路的电阻最大，滑片P1、P2的位置应为( )
A．滑片P1放在最右端，滑片P2也放在最右端
B．滑片P1放在最左端，滑片P2也放在最左端
C．滑片P1放在最右端，滑片P2放在最左端
D．滑片P1放在最左端，滑片P2放在最右端
8. 图甲为可调节亮度的台灯，图乙是为其调光的电位器的结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是( )
A．电位器与灯泡并联，电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
B．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
C．若只将a、b接入电路，逆时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
9. 某高速公路收费站开始对过往的超载货车实施计重收费。某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是( )
A．称重表相当于一个电压表 B．当车辆越重时，称重表的示数越大
C．当车辆越重时，称重表的示数越小 D．电路中的R1是没有作用的
10. 如图所示，在保证电路安全的情况下，肯定能用滑动变阻器调节小灯泡由亮到灭的是( )
11. 滑动变阻器是通过改变接入电路中电阻丝的______来改变电阻的元件。 电路图符号是，结构示意图为。 滑动变阻器连接电路中时应“____________”共有____种接法，使用前，应把滑片放置在变阻器连入电路阻值__________的位置。
12. 机械电位器可以调节家用电器的________、电灯的________、电热器的________等。数字电位器应用在自动检测与控制、智能仪器仪表、_______类电子产品等。
13. 如图所示的滑动变阻器上标有“50Ω 1.5A”，当滑片P在A端时，滑动变阻器接入电路的阻值是____Ω；当滑片P在B端时，滑动变阻器接入电路的阻值是____Ω；当滑片P在中点C时，滑动变阻器接入电路的阻值是____Ω。
14. 图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。当电流表示数越大时，滑动变阻器连入电路的阻值______(选填“越大”或“越小”)，表明油箱内油量________(选填“越多”或“越少”)。
15. 如图所示，甲为亮度可调节的台灯，电位器是调节其亮度的装置，乙为电位器内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片移动。若顺时针旋转旋钮时，灯泡亮度变亮，则需将_______(选填“a和b”“a和c”或“b和c”)接线柱接入电路。关于电位器上电阻丝的材料，应该选用___________(选填“铜丝”或“镍铬合金丝”)。
16. 如图所示是自动测量油箱油量的装置图。其中R′是定值电阻，R是弧形变阻器，它的金属滑片与金属杠杆的一端相连，油位越高，通过R的电流越______(大；小)。
17. 如图甲所示的电路中，滑动变阻器连入电路的电阻丝是____段；如图乙所示的电路中，滑动变阻器连入电路的电阻丝是____(以上两空均填“aP”“Pb”或“ab”)段。图____不能改变灯泡亮度。
18. 用滑动变阻器改变小灯泡的亮度。
(1)实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图甲所示，若要把A、B、C其中的两个接线柱连接到电路中去，正确的接法是____________。“20Ω”指的是_______接线柱间的电阻值，“2A”指的是______________________________。
(2)现再给电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移动时灯泡变暗。
(3)如果你还想知道电路中电流值的改变情况，需要在电路中再____联一个电流表，并增加____根导线。
(4)开始实验后，如果小明同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是______________________________________。
答案：
1-10 ADDAC BACBD
11. 长度 一上一下 四 最大
12. 音量 亮度 温度 消费
13. 0 50 25
14. 越小 越多
15. b和c 镍铬合金丝
16. 大
17. aP ab 乙
18. (1) 接AC或BC A、B 允许通过滑动变阻器的最大电流为2A
(2)
(3) 串 一
(4) 滑动变阻器接入的是下面两个接线柱
A．使用时可选择任何两个接线柱接入电路
B．“1.2A”表示允许通过的最大电流为1.2A
C．“50Ω”表示可接入电路的最大阻值为50Ω
D． 通过改变接入电路的电阻丝的长度来改变电阻
2. 如图所示，关于滑动变阻器一些部件，下列说法正确的是( )
A. 金属棒是导体，滑片是绝缘体 B．滑片是导体，金属棒是绝缘体
C．线圈是导体，接线柱是绝缘体 D．线圈是导体，瓷筒是绝缘体
3. 如图所示是音响上音量调节装置，其简化电路如图，需在M、N间接入一个滑动变阻器，使滑片P向右移动时电流减小，音量降低。下列连接方式中可行的是( )
A. M接A，N接B B．M接C，N接D C．M接A，N接D D．M接C，N接B
4. 下列家用电器中，不是使用变阻器的是( )
A．电视上调节频道的按钮 B．电脑的音箱上调节音量的旋钮
C．随身听上调节音量的旋钮 D．台灯上调灯光亮暗程度的旋钮
5．如图所示，电阻箱的示数为( )
A．2050Ω B．2040Ω C．2035Ω D．2030Ω
6．如图所示是插入式电阻箱的结构示意图，它的最大电阻值是15Ω，图中A、B两个接线柱之间使用的电阻是( )
A．5Ω B．7Ω C．8Ω D．10Ω
7. 将两个滑动变阻器按如图所示方法连接，要使这两个变阻器连入电路的电阻最大，滑片P1、P2的位置应为( )
A．滑片P1放在最右端，滑片P2也放在最右端
B．滑片P1放在最左端，滑片P2也放在最左端
C．滑片P1放在最右端，滑片P2放在最左端
D．滑片P1放在最左端，滑片P2放在最右端
8. 图甲为可调节亮度的台灯，图乙是为其调光的电位器的结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是( )
A．电位器与灯泡并联，电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
B．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
C．若只将a、b接入电路，逆时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
9. 某高速公路收费站开始对过往的超载货车实施计重收费。某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是( )
A．称重表相当于一个电压表 B．当车辆越重时，称重表的示数越大
C．当车辆越重时，称重表的示数越小 D．电路中的R1是没有作用的
10. 如图所示，在保证电路安全的情况下，肯定能用滑动变阻器调节小灯泡由亮到灭的是( )
11. 滑动变阻器是通过改变接入电路中电阻丝的______来改变电阻的元件。 电路图符号是，结构示意图为。 滑动变阻器连接电路中时应“____________”共有____种接法，使用前，应把滑片放置在变阻器连入电路阻值__________的位置。
12. 机械电位器可以调节家用电器的________、电灯的________、电热器的________等。数字电位器应用在自动检测与控制、智能仪器仪表、_______类电子产品等。
13. 如图所示的滑动变阻器上标有“50Ω 1.5A”，当滑片P在A端时，滑动变阻器接入电路的阻值是____Ω；当滑片P在B端时，滑动变阻器接入电路的阻值是____Ω；当滑片P在中点C时，滑动变阻器接入电路的阻值是____Ω。
14. 图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。当电流表示数越大时，滑动变阻器连入电路的阻值______(选填“越大”或“越小”)，表明油箱内油量________(选填“越多”或“越少”)。
15. 如图所示，甲为亮度可调节的台灯，电位器是调节其亮度的装置，乙为电位器内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片移动。若顺时针旋转旋钮时，灯泡亮度变亮，则需将_______(选填“a和b”“a和c”或“b和c”)接线柱接入电路。关于电位器上电阻丝的材料，应该选用___________(选填“铜丝”或“镍铬合金丝”)。
16. 如图所示是自动测量油箱油量的装置图。其中R′是定值电阻，R是弧形变阻器，它的金属滑片与金属杠杆的一端相连，油位越高，通过R的电流越______(大；小)。
17. 如图甲所示的电路中，滑动变阻器连入电路的电阻丝是____段；如图乙所示的电路中，滑动变阻器连入电路的电阻丝是____(以上两空均填“aP”“Pb”或“ab”)段。图____不能改变灯泡亮度。
18. 用滑动变阻器改变小灯泡的亮度。
(1)实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图甲所示，若要把A、B、C其中的两个接线柱连接到电路中去，正确的接法是____________。“20Ω”指的是_______接线柱间的电阻值，“2A”指的是______________________________。
(2)现再给电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移动时灯泡变暗。
(3)如果你还想知道电路中电流值的改变情况，需要在电路中再____联一个电流表，并增加____根导线。
(4)开始实验后，如果小明同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是______________________________________。
答案：
1-10 ADDAC BACBD
11. 长度 一上一下 四 最大
12. 音量 亮度 温度 消费
13. 0 50 25
14. 越小 越多
15. b和c 镍铬合金丝
16. 大
17. aP ab 乙
18. (1) 接AC或BC A、B 允许通过滑动变阻器的最大电流为2A
(2)
(3) 串 一
(4) 滑动变阻器接入的是下面两个接线柱
