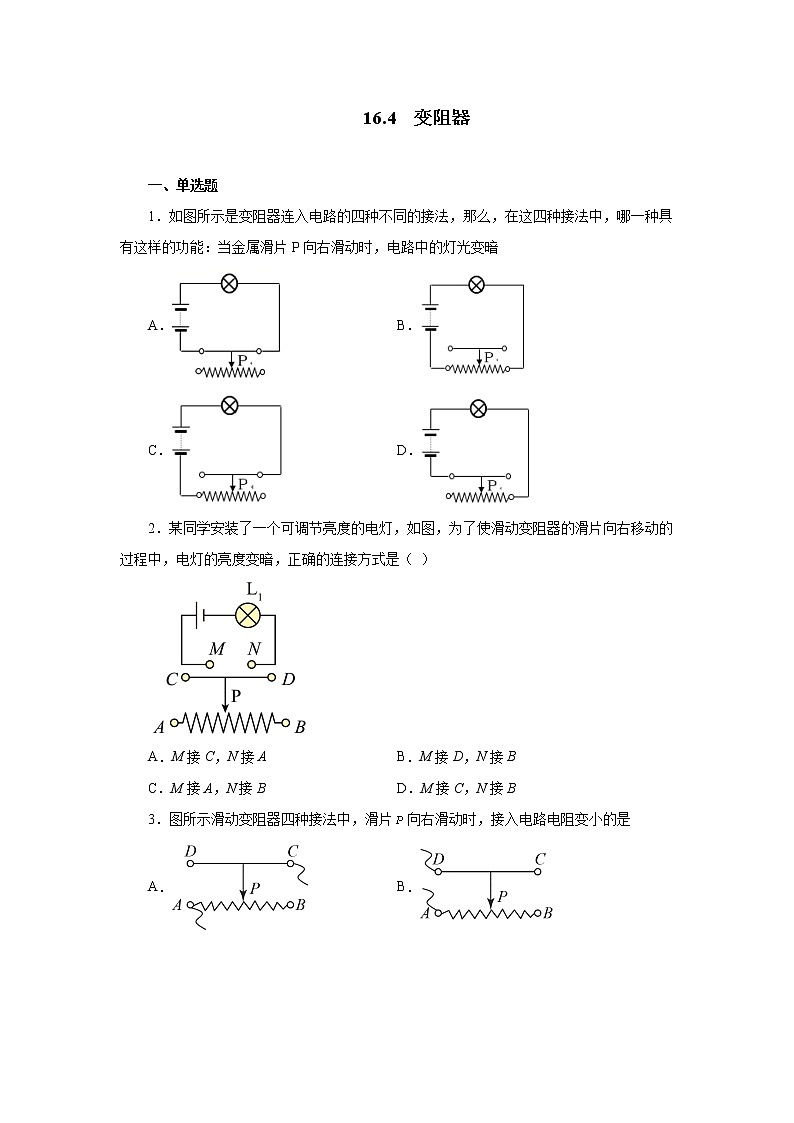

16.4  变阻器

一、单选题

1．如图所示是变阻器连入电路的四种不同的接法，那么，在这四种接法中，哪一种具有这样的功能：当金属滑片P向右滑动时，电路中的灯光变暗

A． B．

C． D．

2．某同学安装了一个可调节亮度的电灯，如图，为了使滑动变阻器的滑片向右移动的过程中，电灯的亮度变暗，正确的连接方式是（ ）

A．M接C，N接A B．M接D，N接B

C．M接A，N接B D．M接C，N接B

3．图所示滑动变阻器四种接法中，滑片向右滑动时，接入电路电阻变小的是

A． B．

C． D．

4．如图所示，电阻箱的示数为（　　）Ω。

A．8564 B．4658 C．4568 D．6845

5．以下判断正确的是 （　　）

A．导线多用铜丝不用铁丝是因为铜是导体铁是绝缘体

B．用丝绸摩擦过的玻璃棒靠近一个轻质小球时发现有排斥现象则该小球一定带正电

C．在电路中，电源外部的电流方向是从电源负极到电源的正极

D．滑动变阻器是通过改变电阻丝的横截面积大小而改变电阻大小的

6．在图所示电路中，用滑动变阻器调节灯的亮度。如果要求滑动变阻器的滑片向右移动时，灯泡的亮度变暗，则电路中、两个导线的端点应该连接滑动变阻器的（　　）

A．接线柱A、 B．接线柱A、

C．接线柱、 D．接线柱、

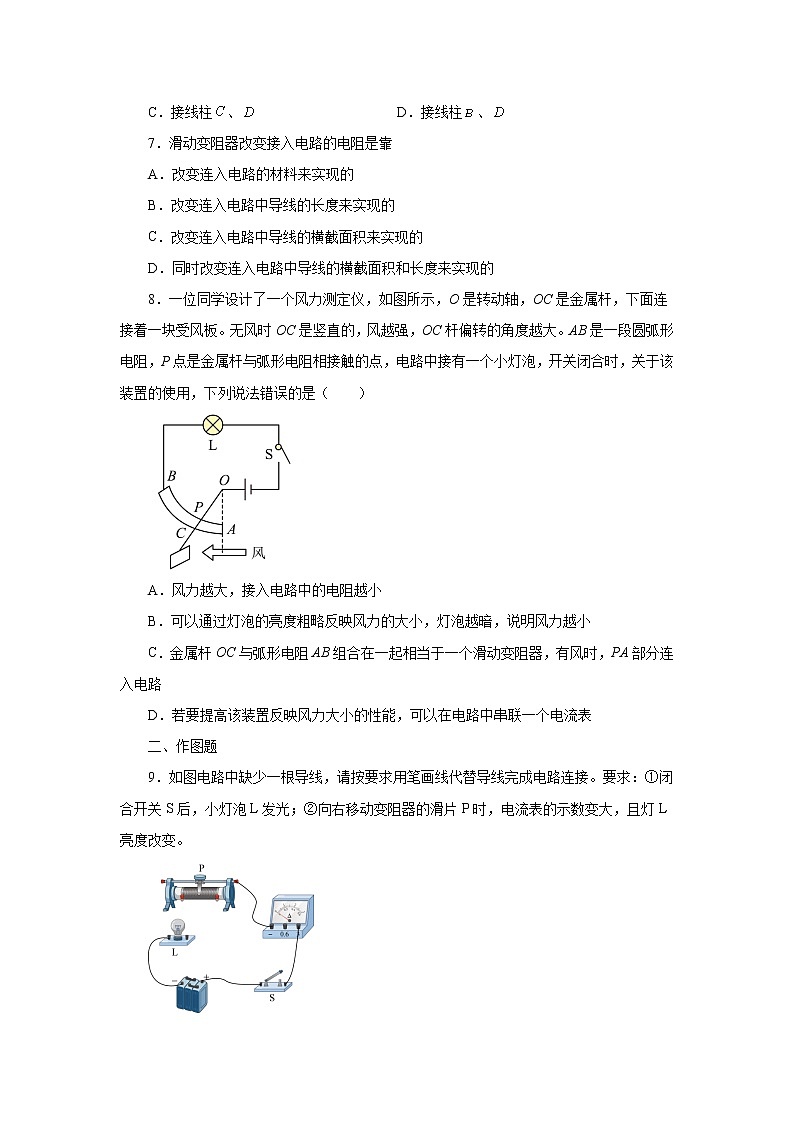

7．滑动变阻器改变接入电路的电阻是靠

A．改变连入电路的材料来实现的

B．改变连入电路中导线的长度来实现的

C．改变连入电路中导线的横截面积来实现的

D．同时改变连入电路中导线的横截面积和长度来实现的

8．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，开关闭合时，关于该装置的使用，下列说法错误的是（　　）

A．风力越大，接入电路中的电阻越小

B．可以通过灯泡的亮度粗略反映风力的大小，灯泡越暗，说明风力越小

C．金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器，有风时，PA部分连入电路

D．若要提高该装置反映风力大小的性能，可以在电路中串联一个电流表

二、作图题

9．如图电路中缺少一根导线，请按要求用笔画线代替导线完成电路连接。要求：①闭合开关S后，小灯泡L发光；②向右移动变阻器的滑片P时，电流表的示数变大，且灯L亮度改变。

10．在如图电路中缺少两根导线，请按要求用笔线代替导线完成电路连接要求：①闭合电键S后，小灯泡L发光；②向左移动变阻器的滑片P时，电流表的示数变小，但灯L 亮度不变

三、填空题

11．如图所示，电阻箱的示数为________Ω。

12．如一个滑动变阻器标有“50Ω 2A”表示的意义是：__________。

13．如图为滑动变阻器的结构示意图，它是根据导体越长，导体的电阻越大的原理做成的．把滑动变阻器滑片移动到不同位置时，连入电路中的导体_____不同，从而改变接入电路中电阻的大小．将滑动变阻器的两个接线柱接到电路中，要求滑片P向右移动时；电路中的电流逐渐变小，连入电路的是_____两接线柱上．

14．阻值可以改变的电阻叫做变阻器。常用的有滑动变阻器和_______。滑动变阻器是通过改变连入电路中的电阻丝的______来改变连入电路中的电阻，从而改变电路中电流，进而改变部分电路两端的电压，还起保护电路的作用。使用时滑动变阻器应串联在电路中，接入电路前应将滑片调到阻值______位置，接线柱应选择“一上一下”。

15．小明用如图甲所示的可调节亮度的台灯做作业，如图乙所示的是用于调光的电位器结构图，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度．电位器与台灯的灯泡是_____（选填“串联”或“并联”）的．将电位器的b、c接入电路中．顺时针转动旋钮电位器接入电路中的电阻_____（选填“增大”“减小”或“不变”）．

16．夏天比较热的时候，我们可以使用教室里的吊扇，使我们感到凉快。吊扇的转速是由安装在墙壁上的调速器控制的（实际上是一个可调电阻）。吊扇的电机和调速器是________连接的，用万用表测得调速器两端的电压是120伏，则吊扇的电机两端的电压是________伏。

17．在“用滑动变阻器改变电路中的电流”实验中，所用变阻器上标有“20Ω  2Α”字样，其中“2Α”表示____。在图所示电路中，为了使变阻器滑片P向右滑动时电流表的示数变大，应将变阻器的_______接线柱（选填“A”、“B”）与电流表相连；闭合电键前，滑片P应移到变阻器的_______端（选填“A”、“B”），此时接入电路的电阻为_______欧。

18．初三物理兴趣小组的同学们在课外利用身边的器材自制了一盏简易调光灯（如图所示）。闭合开关后，夹子B向右移动的过程中灯泡亮度逐渐______（选填“变亮”、“变暗”或“不变”）；夹子B从最左端移动到最右端的过程中，他发现灯泡的亮度变化不明显，他应该调换更______（选填“粗”或“细”）的铅笔芯来做实验。

参考答案

1．C

2．A

3．D

4．B

5．B

6．A

7．B

8．C

9．

10．

11．3156

12．最大阻值是50Ω，允许通过的最大电流是2A

13．长度    AC或BC

14．变阻箱    长度    最大

15．串联    减小

16．串联    100

17．允许通过的最大电流2安    B    A    20

18．变亮    细
