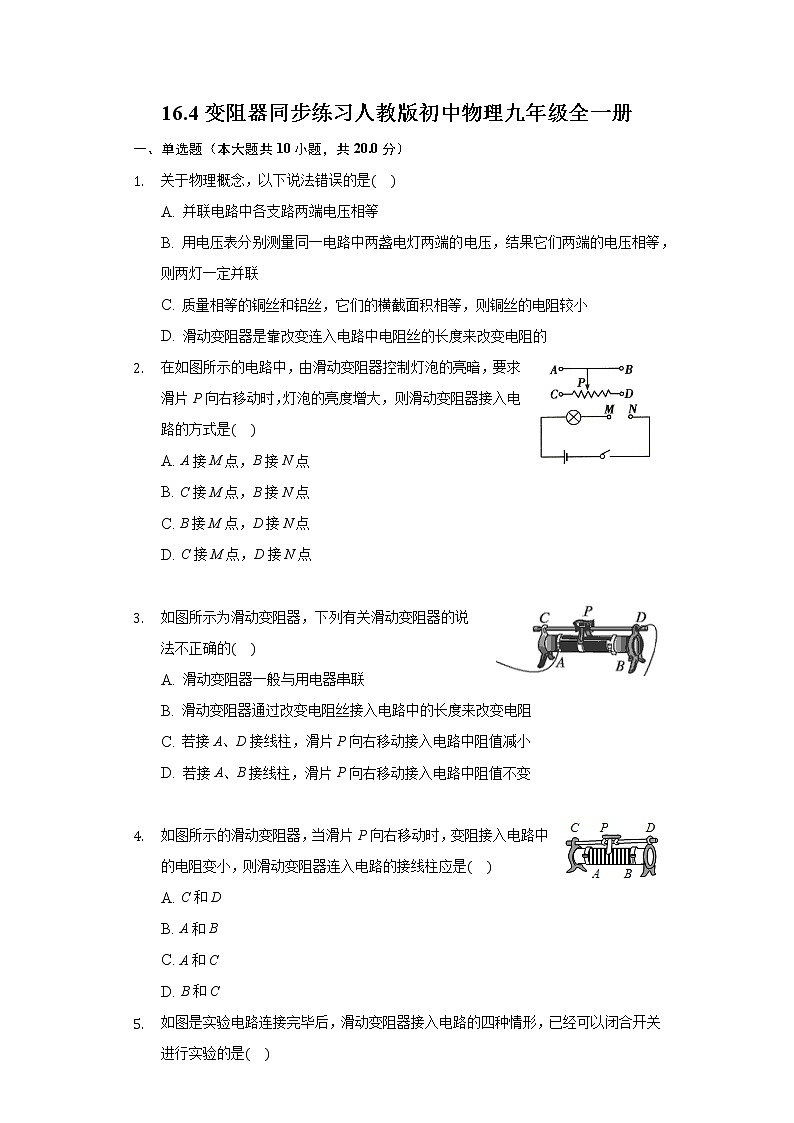

16.4变阻器同步练习人教版初中物理九年级全一册

一、单选题（本大题共10小题，共20.0分）

1. 关于物理概念，以下说法错误的是

A. 并联电路中各支路两端电压相等
B. 用电压表分别测量同一电路中两盏电灯两端的电压，结果它们两端的电压相等，则两灯一定并联
C. 质量相等的铜丝和铝丝，它们的横截面积相等，则铜丝的电阻较小
D. 滑动变阻器是靠改变连入电路中电阻丝的长度来改变电阻的

2. 在如图所示的电路中，由滑动变阻器控制灯泡的亮暗，要求滑片P向右移动时，灯泡的亮度增大，则滑动变阻器接入电路的方式是

A. A接M点，B接N点
B. C接M点，B接N点
C. B接M点，D接N点
D. C接M点，D接N点


3. 如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的

A. 滑动变阻器一般与用电器串联
B. 滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻
C. 若接A、D接线柱，滑片P向右移动接入电路中阻值减小
D. 若接A、B接线柱，滑片P向右移动接入电路中阻值不变


4. 如图所示的滑动变阻器，当滑片P向右移动时，变阻接入电路中的电阻变小，则滑动变阻器连入电路的接线柱应是

A. C和D
B. A和B
C. A和C
D. B和C

5. 如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是

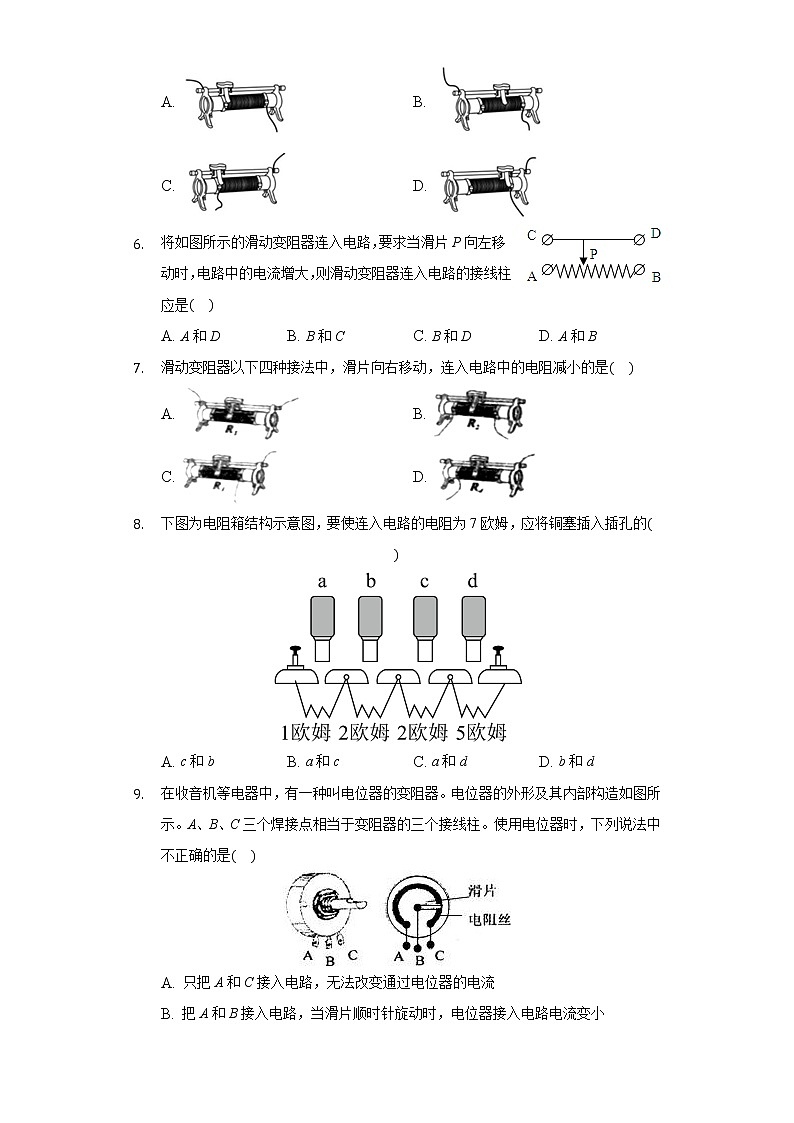

A.  B.
C.  D.

6. 将如图所示的滑动变阻器连入电路，要求当滑片P向左移动时，电路中的电流增大，则滑动变阻器连入电路的接线柱应是

A. A和D B. B和C C. B和D D. A和B

7. 滑动变阻器以下四种接法中，滑片向右移动，连入电路中的电阻减小的是

A.  B.
C.  D.

8. 下图为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的

A. c和b B. a和c C. a和d D. b和d

9. 在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法中不正确的是

A. 只把A和C接入电路，无法改变通过电位器的电流
B. 把A和B接入电路，当滑片顺时针旋动时，电位器接入电路电流变小
C. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
D. 只将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大

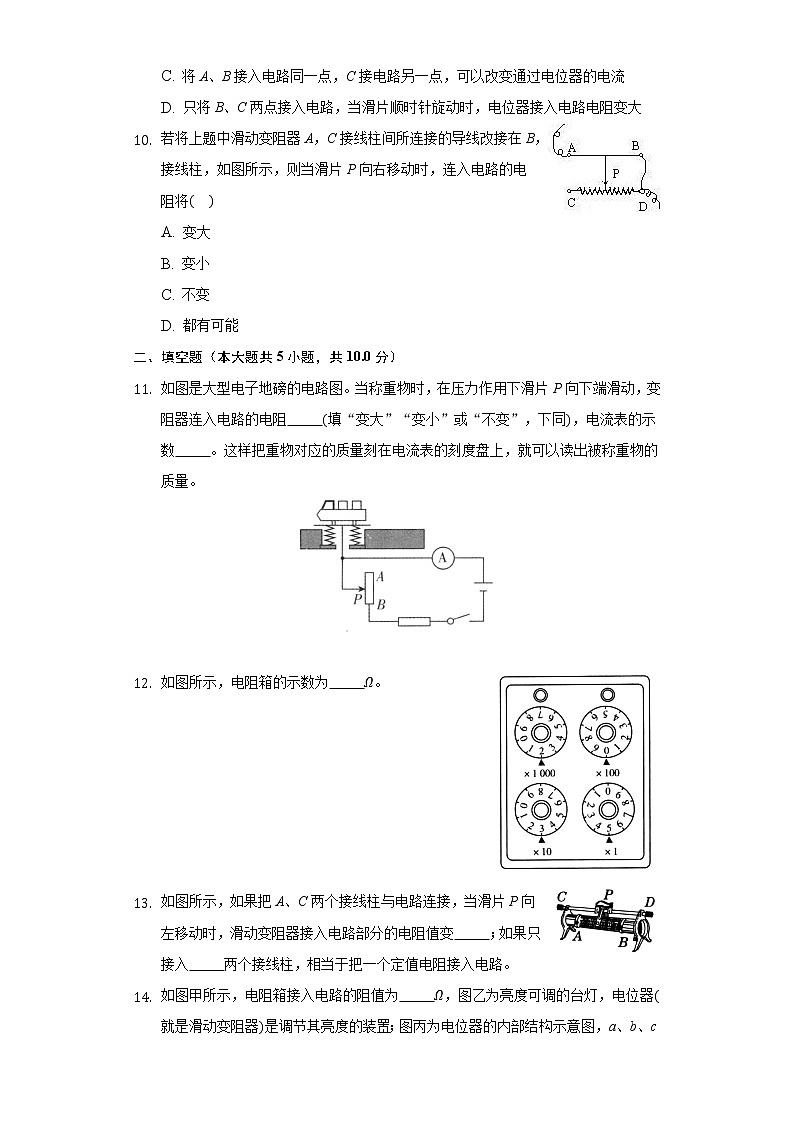

10. 若将上题中滑动变阻器A，C接线柱间所连接的导线改接在B，D接线柱，如图所示，则当滑片P向右移动时，连入电路的电阻将

A. 变大
B. 变小
C. 不变
D. 都有可能

二、填空题（本大题共5小题，共10.0分）

11. 如图是大型电子地磅的电路图。当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻          填“变大”“变小”或“不变”，下同，电流表的示数          。这样把重物对应的质量刻在电流表的刻度盘上，就可以读出被称重物的质量。

12. 如图所示，电阻箱的示数为          。







13. 如图所示，如果把A、C两个接线柱与电路连接，当滑片P向左移动时，滑动变阻器接入电路部分的电阻值变          ；如果只接入          两个接线柱，相当于把一个定值电阻接入电路。
14. 如图甲所示，电阻箱接入电路的阻值为          ，图乙为亮度可调的台灯，电位器就是滑动变阻器是调节其亮度的装置；图丙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动．若顺时针旋转旋钮时灯泡发光变亮，则需将          填“a和b”“b和c”或“a和c”接线柱接入电路．关于电位器上电阻丝的材料，应该选用          填“铜丝”或“镍铬合金丝”，在闭合开关前，应将阻值调到          填“最大”或“最小”来保护电路．

15. 滑动变阻器是通过改变连入电路中电阻丝的          来改变电阻的。在如图所示的电路中，闭合开关后，滑动变阻器的滑片P向右移动时，灯泡亮度          选填“变亮”“变暗”或“不变”。若把接线由D改接到B，滑片P向左移动，灯泡的亮度将          选填“变亮”“变暗”或“不变”。

三、作图题（本大题共2小题，共4.0分）

16. 如图是一个未完成的实物电路，请根据要求，用笔画线代替导线，完成电路连接。要求：、并联，滑动变阻器只控制的亮度，电流表测量干路中的总电流，导线不能交叉。

17. 如图给你一个电源、一个开关、一个滑动变阻器、一个电流表、两个灯泡、若干导线，请按要求完成以下问题：

已知通过两灯和的电流分别为和，电流表的示数为，当移动滑动变阻器的滑片时，的电流改变而的电流不变，试根据要求在虚线框内画出电路图．

根据电路图把实物元件连接起来．








四、实验探究题（本大题共2小题，共12.0分）

18. 在用滑动变阻器改变灯泡亮度的实验中，A组同学连接的电路如图所示。

组同学连接好电路后，闭合开关，发现灯泡不亮，电流表的指针偏转幅度较大，原因是____________________________。

要使灯泡的亮度由暗变亮，应将滑动变阻器的滑片向_______填“A”或“B”端移动，此过程中电流表的示数将_______填“变大”“变小”或“不变”。

组同学按照电路图连接实验电路，当接完最后一根导线时灯泡立即发出耀眼的光并很快熄灭。找出实验操作中的两个操作不当之处：______________________________________________________________________________；____________________________________________________________________________。

19. 如图所示为利用滑动变阻器改变小灯泡亮度的实物连接图．

在虚框内画出相应的电路图．

在开关闭合前，滑动变阻器的滑片P应该放在__________填“A”或“B”端．

若要使灯泡变亮，滑片P应向__________填“A”或“B”端滑动，这时电流表的示数将__________填“变大”“变小”或“不变”．

如果把滑动变阻器的A、D接线柱位置对调，对原电路及滑动变阻器的调节规律是否有影响？请说明理由____________________________________________________________．

五、计算题（本大题共3小题，共24.0分）

20. 如图所示的是小明“用滑动变阻器改变小灯泡亮度”的实验器材，其中滑动变阻器铭牌上标有“ 2A”的字样。
    将滑动变阻器正确连接到电路中去，共有______种接法；铭牌中“”是指滑动变阻器接入电路中的______电阻值，“2A”是指滑动变阻器______。
    请在图中用笔画线代替导线连接实验电路，要求滑动变阻器的滑片向右移动时，灯泡变暗。
    如果你还想同时观察电路中电流值的改变情况，应在电路中再______联一个电流表，且只需增加______根导线。







21. 如图一是滑动变阻器的实物图，它的铭牌上标有“”，其中表示______ ，表示______ 若将A、D接入电路中，滑片P向______ 端移动时，接入电路中的电阻将减小；如果将______ 接入电路，也能达到同样的效果，图二中MN间接入图一的滑动变阻器，当M与A、N与B相连接，滑片向右移动，灯泡的亮度将______ ．

22. 如图为“用滑动变阻器改变电流”的实验。
    请连接好实物图，要求：滑动变阻器的滑片向A端滑动时，灯泡的亮度增加。
    在闭合开关前，滑片P应移动最______端选填“左”或“右”。
    开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是______；
    当滑动变阻器的B、D两个接线柱接入电路中，要使电流表示数变大，滑片P应向______端选填“A”或“B”移动。

答案和解析

1.【答案】B


【解析】解：
A、根据并联电路的电压特点可知，各支路两端的电压相同，故A正确；
B、因为两个完全相同的灯泡在串联电路中分得的电压相同，并联电路中各支路两端的电压相等，所以测得灯泡两端的电压相等，其连接方式可能是串联也可能是并联，故B错误；
C、由物理常识可知，铜的导电性比铝好，即：当铜丝和铝丝的温度、长度、横截面积都相同时，铜丝的电阻较小；由于铜的密度大于铝，已知铜丝和铝丝的质量相同，所以根据公式可知铜丝的体积小于铝丝，而它们的横截面积相等，则由可知铜丝的长度小于铝丝，所以可知铜丝的电阻更小，故C正确；
D、在其他条件相同时，导体的长度越长，其电阻越大，滑动变阻器就是通过改变连入电路中电阻线的长度来改变电阻的，故D正确。
故选：B。
并联电路中各支路两端的电压相同；
根据串联电路的分压作用可知，当两个规格相同的灯泡串联时，两灯泡两端的电压是相等的；并联电路中，各支路两端的电压相等；
导体的电阻与导体的长度、横截面积、材料和温度有关；温度、长度和横截面积都相同的导体，材料不同，电阻不同；
滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的。
本题考查了并联电路的电压特点、影响电阻大小的因素、滑动变阻器的原理，属于基础知识。


2.【答案】C


【解析】解：滑片P向右移动时，灯泡的亮度增大，说明电路中的电流变大，根据欧姆定律可知，滑动变阻器接入电路的电阻会减小，说以应该解AD或BD接线柱，故C正确。
故选：C．
滑动变阻器是靠改变接入电路的电阻丝的长度来工作的，一般采用“一上一下”接入电路。当滑片移动时，连入电路的电阻大小发生变化，由欧姆定律可知，将引起电路中电流大小发生变化。
知道滑动变阻器的正确使用方法，分析清楚电路结构是正确解题的关键。


3.【答案】C


【解析】解：
A.要使滑动变阻器改变用电器两端的电压和通过的电流，滑动变阻器应与用电器串联，故A正确；
B.滑动变阻器是靠改变电阻丝接入电路中的长度来改变电阻，故B正确；
C.若接A、D接线柱，变阻器滑片左侧的电阻丝接入电路中，滑片P向右移动时，接入电路中电阻丝的长度变长，阻值增大，故C错误；
D.若接A、B接线柱，滑动变阻器的电阻丝全部接入电路中，滑片P向右移动接入电路中阻值不变，故D正确。
故选：C。
滑动变阻器要串联在电路中；
滑动变阻器的原理：改变连入电路的电阻丝的长度，改变连入电路的电阻，改变电路中的电流，它可以连续地改变电阻值，但不能读数，而电阻箱可以读出数值，但改变的电阻值是不连续的；
滑动变阻器接线柱的接法：一上一下的接入。
本题考查了滑动变阻器的正确使用和滑动变阻器的原理，是一道基础题目。


4.【答案】D


【解析】解：滑动变阻器有四个接线柱，选择一上一下接线柱接入电路；
A、选择C和D接线柱时，接了上面两个接线柱，电阻丝没有接入电路，滑片移动时连入电路的电阻始终为0，故A不符合题意；
B、选择A和B接线柱时，接了下面两个接线柱，电阻丝全部接入电路，滑片移动时连入电路的电阻不变，故B不符合题意；
C、选择A和C接线柱时，当滑动变阻器的滑片P向右端移动时，接入电路的电阻丝的长度变长，电阻变大，故C不符合题意；
D、选择B和C接线柱时，当滑动变阻器的滑片P向右端移动时，接入电路的电阻丝的长度变短，电阻变小，故D符合题意。
故选：D。
滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下面接线柱。
移动滑片时，改变连入电路的电阻丝的长度，改变连入电路电阻的大小。
滑动变阻器的滑片移动时，其接入电路的阻值变化，取决于它所选取的下面的接线柱，上面两个接线柱的作用相同。


5.【答案】A


【解析】

【分析】本题考查了滑动变阻器在电路中的使用方法，根据接线柱能分清滑动变阻器接入电路中的电阻线是哪一段是解题的关键。
滑动变阻器的接法是一上一下的原则；为了保护电路，在闭合开关前，滑动变阻器阻值应调至最大。
【解答】根据滑动变阻器的使用规则可知，滑动变阻器的接法是一上一下的原则；在闭合开关前，应将滑动变阻器阻值应调至最大；
故A符合题意，BCD不符合题意。
故选A。

6.【答案】A


【解析】解：A、接A和D时，连入电路中的电阻丝是PA部分。当滑片向右滑动时，PA电阻丝长度变长，电阻变大，则电流变小，这种接法符合题意要求。
B、接B和C时，连入电路中的电阻丝是PB部分。当滑片P向右滑动时，PB电阻丝长度变短，电阻变小，则电流变大，这种接法不符合题意要求。
C、接B和D时，连入电路中的电阻丝是PB部分。当滑片P向右滑动时，PB电阻丝长度变短，电阻变小，则电流变大，这种接法不符合题意要求。
D、接A和B时，连入电路中的是一个定值电阻最大电阻，这种接法是不能变阻的，也就无法改变电流，这种接法不正确。
故选：A。
滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”；哪一段电阻丝被接入电路中是由下面的接线柱决定的：若接左下接线柱，滑片向右移动，电阻变大；若接右下接线柱，滑片向左移动，电阻变大。
本题考查了滑动变阻器的原理和作用，能够正确判断哪一段电阻丝被连入电路中是本题的解题关键所在。


7.【答案】C


【解析】解：
A、图中将变阻器的上面两个接线柱连入电路，相当于导线，当滑片P向右滑动时，其连入电路的阻值始终为零，故A错误。
B、图中将变阻器的下面两个接线柱连入电路，相当于定值电阻，当滑片P向右滑动时，不会改变连入电路的电阻丝的长度，所以不会改变电阻，故B错误。
C、图中滑片右边的电阻丝接入了电路，当滑片P向右滑动时，接入电路的电阻丝的长度变短，电阻变小，故C正确。
D、图中滑片左边的电阻丝接入了电路，当滑片P向右滑动时，接入电路的电阻丝的长度变长，电阻变大，故D错误。
故选：C。
滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下面接线柱。移动滑片时，改变连入电路的电阻丝的长度，从而改变连入电路电阻的大小。
本题考查了滑动变阻器的使用，能够正确判断哪一段电阻丝被连入电路中是本题的解题关键所在。
若是正确的连接方式：连接一“上”一“下”两个接线柱，则接入电路的电阻丝就是下边这个接线柱与滑片之间的那段电阻丝。


8.【答案】B


【解析】

【分析】
本题考查了插入式电阻箱的使用方法，属于基础题目。
插入式电阻箱的原理：是利用铜塞插入来短接下面连入的电阻来改变阻值的，即当铜塞插入时，电阻被短路，当铜塞被拨出时，电阻接入电路。
【解答】
要使连入电路的电阻为，按电阻箱上的数据，，所以，应拔出相应的铜塞c、或b、，即插入a、或a、。
故选B。

9.【答案】D


【解析】解：A、只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，电源电压不变，无法改变通过电位器的电流。不符合题意。
B、把A和B接入电路，接入了左半段，当滑片顺时针旋动时，电位器接入电路电阻增大，电源电压不变，电流变小。不符合题意。
C、将A、B接入电路同一点，C接电路另一点，左半段被滑片短路，只接入右半段，移动滑片能改变电路中的电阻，电源电压不变，可以改变通过电位器的电流。不符合题意。
D、只将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路电阻变小。符合题意。
故选：D。
电位器是一个滑动变阻器，当把A、C接入电路时，相当于定值电阻，当把A、B接入电路时，接入了左半段，滑片顺时针转动时，连入电路的电阻增大，电流减小；当把C、B接入电路时，接入了右半段，滑片顺时针转动时，连入电路的电阻减小，电流增大。
电位器是一个变形的滑动变阻器，此滑动变阻器有三个接线柱，明确每选择其中的两个接线柱时，滑动变阻器连入电路的电阻。
本题体现了物理和生活的密切关系。


10.【答案】C


【解析】解：若将BD两个接线柱连接起来，则BD相当于一个接线柱，相当于将上面两个接线柱接入电路中，所以当滑片P向右移动时，连入电路中的电阻始终为零。
故选：C。
要解决此题，需要掌握滑动变阻器的连接方法，要接“一上一下”。则接入电路中的电阻线是指由滑片到下面一个接线柱的部分。
若接入上面两个接线柱，相当于接入电路中的电阻为零；若接下面两个接线柱，则相当于接入电路中的电阻为滑动变阻器的最大阻值，相当于定值电阻。
此题主要查了对滑动变阻器的接法，要掌握滑动变阻器的正确接法，同时要注意同时接上面或下面两个接线柱时的情况。


11.【答案】变小

变大

【解析】解：滑片P向下滑动段变短变阻器连入电路的电阻变小电流变大。


12.【答案】2035


【解析】解析  由题图知，该电阻箱的示数为。


13.【答案】小

A、B

【解析】解：将题图中A、C两个接线柱接入电路，则AP段电阻丝接入电路，滑片P向左滑动时，接入电路的电阻丝的长度变短，电阻变小。滑动变阻器金属杆两端的接线柱接入电路中时，相当于接入了导线；滑动变阻器线圈两端的接线柱接入电路中时，相当于接入了定值电阻滑动变阻器的最大阻值。


14.【答案】2010

b和c

镍铬合金丝

最大

【解析】略


15.【答案】长度

不变

变亮

【解析】解：
滑动变阻器是通过改变连入电路中电阻丝的长度来改变电阻的；图中滑动变阻器下方的两个接线柱接入了电路，滑片P向右移动时，变阻器接入电路的电阻不变，电路中的电流不变，小灯泡亮度不变；若把接线由D改接到B，滑片P向左移动，滑动变阻器接入电路的电阻变小，通过灯泡的电流变大，灯泡的亮度将变亮。


16.【答案】如图所示

【解析】解：与并联，滑动变阻器控制的亮度，因此滑动变阻器与串联，电流表测量干路中的总电流，应接在干路上。


17.【答案】如图所示

如图所示

【解析】略


18.【答案】灯泡短路；；变大；连接电路时，开关未断开；滑动变阻器的滑片未放在其阻值最大处


【解析】

【分析】
据电流表以及灯泡的现象判断即可；
据滑动变阻器的使用分析即可判断；
连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭，说明连接电路时开关没有断开，没有将变阻器的滑片调到阻值最大位置。
此题考查了滑动变阻器的正确使用，是一道基础题目。
【解答】
由题图可知，灯泡和滑动变阻器串联连接，电流表测量电路中的电流，连接好电路后，闭合开关，电流表有示数，说明电路是通路，此时灯不亮，其原因可能是灯泡被短路了，也可能是通过灯泡的电流太小。该电路图中，电流表接入电路中的量程为，结合“电流表的指针偏转幅度较大”可判断，此时电路中电流较大，所以“闭合开关，发现灯泡不亮，电流表的指针偏转幅度较大”的原因是灯泡短路了。
要使灯泡由暗变亮，电路中的电流应变大，此时滑动变阻器接入电路中的阻值应变小。题图中滑动变阻器的A和D接线柱接入电路，要使滑动变阻器接入电路中的电阻变小，滑片应向A端移动，此过程中电流表的示数将变大。
根据“接完最后一根导线时灯泡立即发出耀眼的光并很快熄灭”可知，B组同学在连接电路时开关未断开，且滑动变阻器的滑片未放在其阻值最大处。
故答案为：灯泡短路；；变大；连接电路时，开关未断开；变阻器滑片未放到最大阻值处。

19.【答案】如答图所示    ；变大  没有影响，滑片向右移，接入电路的电阻仍旧变大

【解析】灯泡变亮，由于灯泡中的电流变大，所以滑动变阻器接入电路的阻值减小，即向A端移动．
滑动变阻器有四个接线柱，如果都接上面接线柱，滑动变阻器被短路；都接下面接线柱，滑动变阻器相当于定值电阻，所以接入电路时只能选择上面一个下面一个．把A、D接线柱位置对调对原电路及滑动变阻器的调节规律没有影响．


20.【答案】4  最大  允许通过的最大电流  串  一


【解析】解：根据“一上一下”的接法可知，共有四种正确接法；变阻器铭牌上标有“”的字样，表示此变阻器的最大阻值是，允许通过的最大电流是2A。
电源、开关、滑动变阻器、灯泡组成串联电路，滑动变阻器的滑片向右移灯泡变暗，说明滑片向右移动时，滑动变阻器接入电路的阻值变大，滑动变阻器用左半部分电阻丝，如图所示：

如果想知道电路中电流值的改变情况，需在电路中再串联一个电流表，并增加一根导线。
故答案为：；最大；允许通过的最大电流；串；一。
滑动变阻器有4个接线柱，按一上一下原则判断总功接法。变阻器铭牌上标有“”的字样，表示滑动变阻器的电阻变化范围、允许通过的最大电流。
用滑动变阻器改变小灯泡的亮度，滑动变阻器应与灯泡串联，因此电路应是：电源、开关、滑动变阻器、灯泡组成串联电路，据此连接电路。
电流表测电流时应串联接入电路，在连接完整的电路中再添加一个电流表，需要增加一根导线。
本题考查了滑动变阻器的接法、设计连接实物电路图、电流表的接法，知道滑动变阻器的作用、要根据实验目的及所给器材设计连接电路，连接电路时要注意滑动变阻器的接法。


21.【答案】滑动变阻器最大电阻值为；允许通过的最大电流为；左；A、C；不变


【解析】解：铭牌上标有“”，其中表示滑动变阻器最大电阻值为；表示允许通过的最大电流为．
若将A、D接入电路中，其作用的是AD段，滑片P向左端移动时，接入电路中的电阻将减小；如果将A、C接入电路，也能达到同样的效果，
图二中MN间接入图一的滑动变阻器，当M与A、N与B相连接，其作用的是全部电阻丝，滑片向右移动，电阻不变，电路中电流不变，故灯泡的亮度将不变．
故答案为：滑动变阻器最大电阻值为；允许通过的最大电流为；左；A、C；不变．
滑动变阻器名牌的含义是最大电阻值和允许通过的最大电流值；
根据有效接入部分分析滑片移动后电阻变化，确定电流变化，分析小灯泡亮度变化．
此题主要考查学生对于滑动变阻器的调节作用的理解和掌握．分清下方所接接线柱是解题关键．


22.【答案】右  滑动变阻器把下面的两个接线柱接入了电路  B


【解析】解：要使滑片向A移动时灯光变亮，也就是滑动变阻器接入电路阻值变小，因此下端必须选择A接线柱，上端选C或D均可，如下图：

实际连接实物的过程中，开关应断开，滑动变阻器滑片移到阻值最大处，下端选择的是A接线柱，因此滑片移到B端。
如果滑动变阻器同时接下面两个接线柱A、B，滑动变阻器阻值全部接入电路，滑动变阻器被成为定值电阻，无论怎样移动滑动变阻器的滑片，电表示数都不变，而且灯泡的亮度比较暗。
若使电流增大，那么滑动变阻器的电阻应减小，由于滑动变阻器的下端连接的是A，所以滑片需向B端移动；
故答案为：
如图；右；滑动变阻器把下面的两个接线柱接入了电路；。
滑动变阻器串联在电路里，滑片向A移动时灯光变亮，说明电流变大，滑动变阻器接入电路的阻值减小，据此连接；
连接实物电路时，开关要断开，滑片移到最大阻值处；
滑动变阻器要接一上一下两个接线柱，如果滑动变阻器同时接下面两个接线柱，滑动变阻器阻值全部接入电路，成为定值电阻，电路电阻很大，电流很小。
若使电流增大，那么滑动变阻器的电阻应减小。
使用滑动变阻器时，应按“一上一下”的原则进行连接；
根据灯泡的明暗程度来判断串联电路中电流的大小，用到了物理学中常用的“转换法”。
