    物理九年级全册第4节 变阻器精品习题

    展开
    这是一份物理九年级全册第4节 变阻器精品习题,共8页。

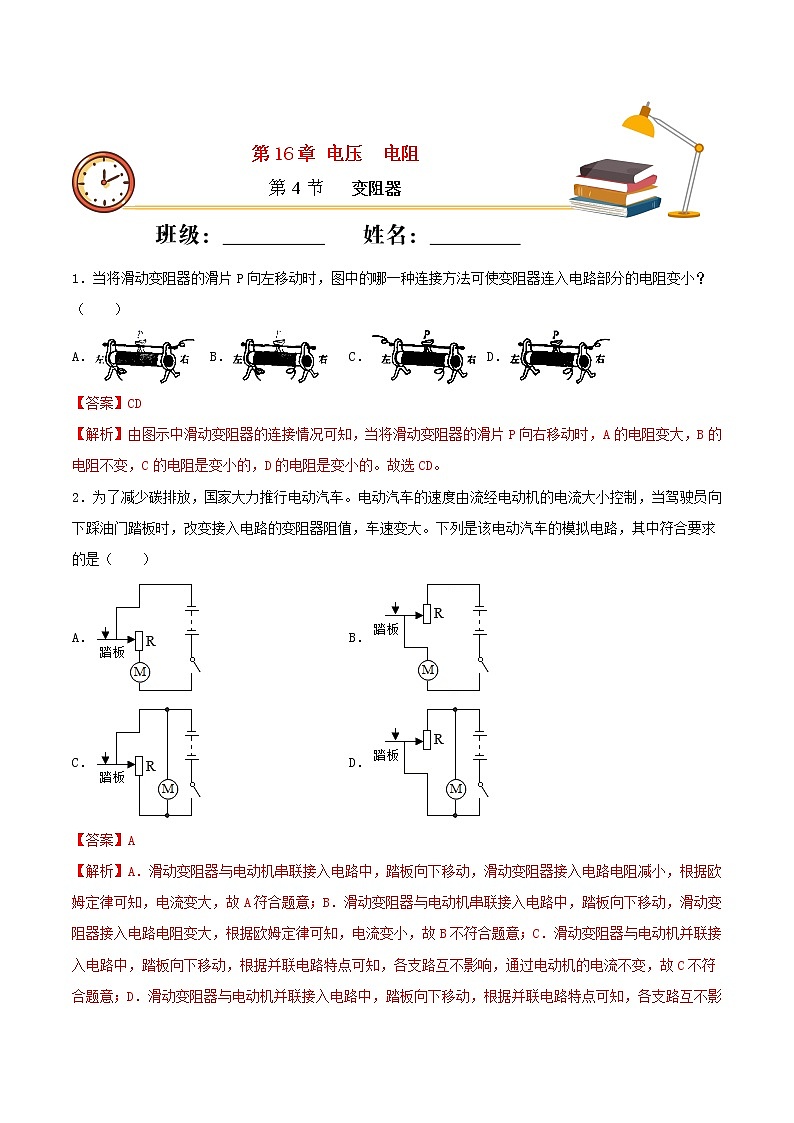

    1.当将滑动变阻器的滑片P向左移动时,图中的哪一种连接方法可使变阻器连入电路部分的电阻变小?(  )

    A. B. C. D.

    【答案】CD

    【解析】由图示中滑动变阻器的连接情况可知,当将滑动变阻器的滑片P向右移动时,A的电阻变大,B的电阻不变,C的电阻是变小的,D的电阻是变小的。故选CD

    2.为了减少碳排放,国家大力推行电动汽车。电动汽车的速度由流经电动机的电流大小控制,当驾驶员向下踩油门踏板时,改变接入电路的变阻器阻值,车速变大。下列是该电动汽车的模拟电路,其中符合要求的是(  )

    A. B.

    C. D.

    【答案】A

    【解析】A.滑动变阻器与电动机串联接入电路中,踏板向下移动,滑动变阻器接入电路电阻减小,根据欧姆定律可知,电流变大,故A符合题意;B.滑动变阻器与电动机串联接入电路中,踏板向下移动,滑动变阻器接入电路电阻变大,根据欧姆定律可知,电流变小,故B不符合题意;C.滑动变阻器与电动机并联接入电路中,踏板向下移动,根据并联电路特点可知,各支路互不影响,通过电动机的电流不变,故C不符合题意;D.滑动变阻器与电动机并联接入电路中,踏板向下移动,根据并联电路特点可知,各支路互不影响,通过电动机的电流不变,故D不符合题意。故选A

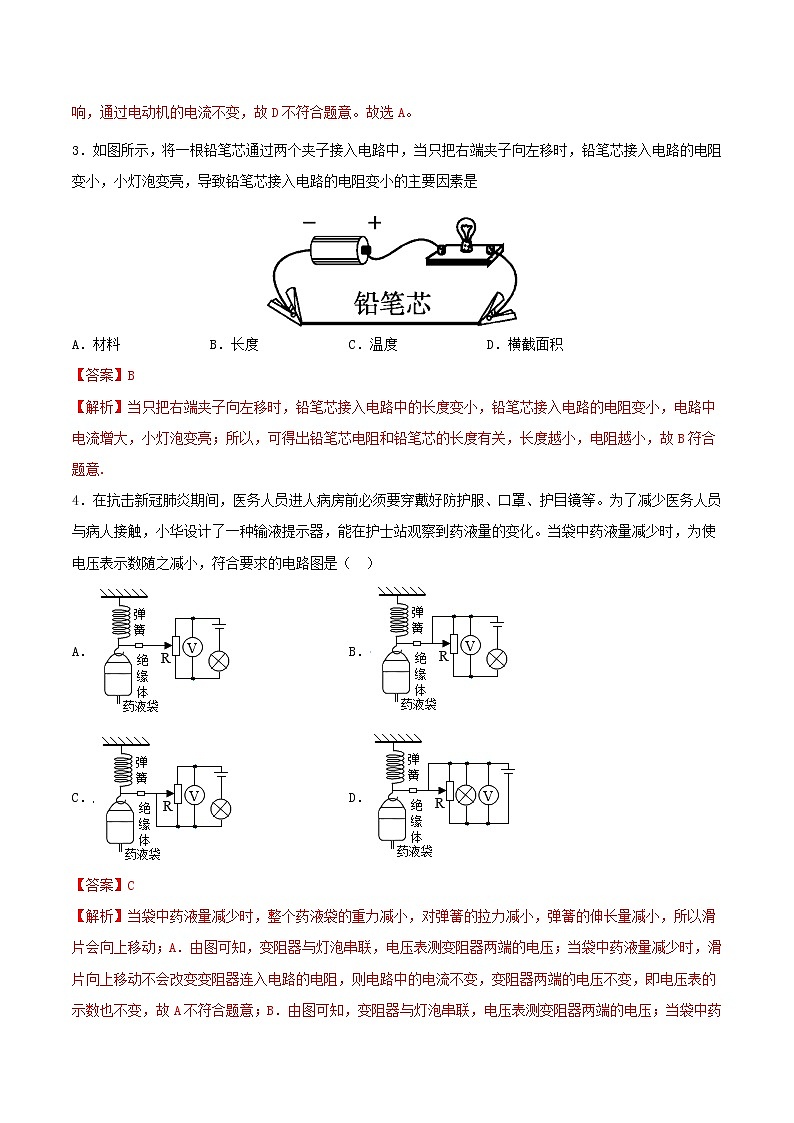

    3.如图所示,将一根铅笔芯通过两个夹子接入电路中,当只把右端夹子向左移时,铅笔芯接入电路的电阻变小,小灯泡变亮,导致铅笔芯接入电路的电阻变小的主要因素是

    A.材料 B.长度 C.温度 D.横截面积

    【答案】B

    【解析】当只把右端夹子向左移时,铅笔芯接入电路中的长度变小,铅笔芯接入电路的电阻变小,电路中电流增大,小灯泡变亮;所以,可得出铅笔芯电阻和铅笔芯的长度有关,长度越小,电阻越小,故B符合题意.

    4.在抗击新冠肺炎期间,医务人员进人病房前必须要穿戴好防护服、口罩、护目镜等。为了减少医务人员与病人接触,小华设计了一种输液提示器,能在护士站观察到药液量的变化。当袋中药液量减少时,为使电压表示数随之减小,符合要求的电路图是(

    A. B.

    C. D.

    【答案】C

    【解析】当袋中药液量减少时,整个药液袋的重力减小,对弹簧的拉力减小,弹簧的伸长量减小,所以滑片会向上移动;A.由图可知,变阻器与灯泡串联,电压表测变阻器两端的电压;当袋中药液量减少时,滑片向上移动不会改变变阻器连入电路的电阻,则电路中的电流不变,变阻器两端的电压不变,即电压表的示数也不变,故A不符合题意;B.由图可知,变阻器与灯泡串联,电压表测变阻器两端的电压;当袋中药液量减少时,滑片向上移动,变阻器连入电路的电阻变大,根据串联电路的分压特点可知,变阻器两端的电压变大,即电压表的示数变大,故B不符合题意;C.由图可知,变阻器与灯泡串联,电压表测变阻器两端的电压;当袋中药液量减少时,滑片向上移动,变阻器连入电路的电阻变小,根据串联电路的分压特点可知,变阻器两端的电压变小,即电压表的示数变小,故C符合题意;D.由图可知,变阻器与灯泡并联,电压表测量电源电压,由于电源电压不变,所以,当袋中药液量减少时,电压表的示数不变,故D不符合题意。故选C

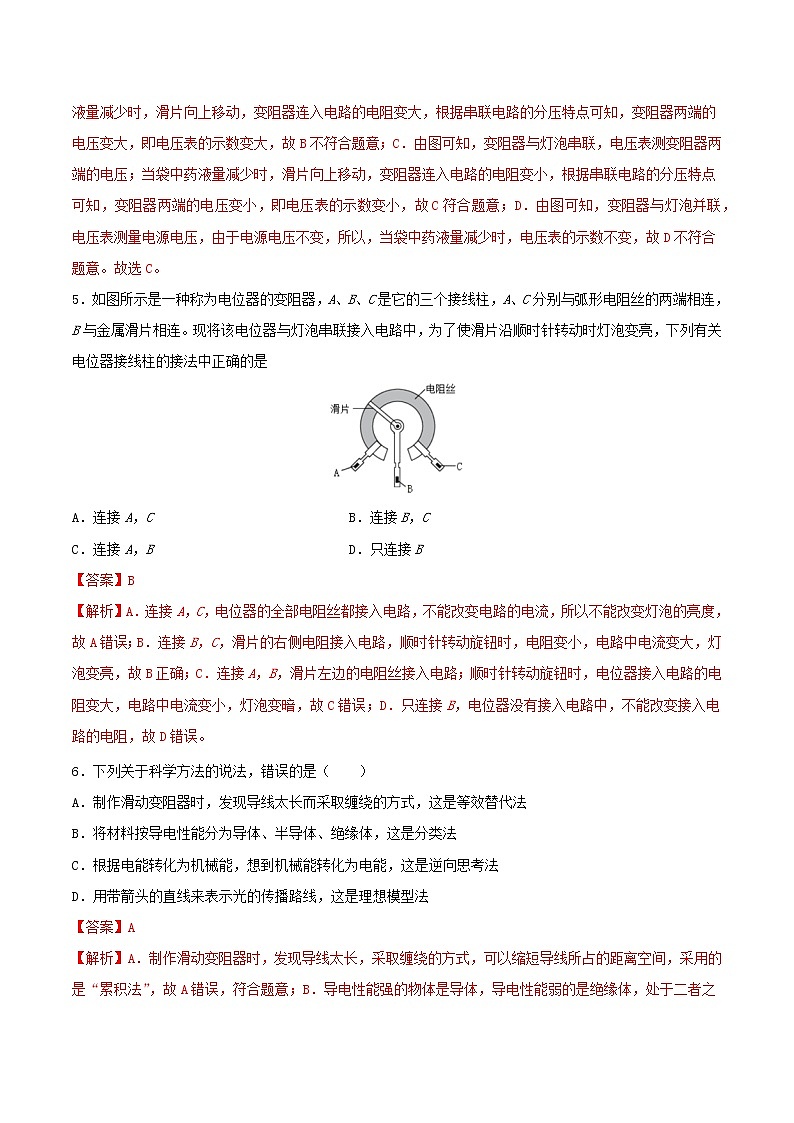

    5.如图所示是一种称为电位器的变阻器,ABC是它的三个接线柱,AC分别与弧形电阻丝的两端相连,B与金属滑片相连。现将该电位器与灯泡串联接入电路中,为了使滑片沿顺时针转动时灯泡变亮,下列有关电位器接线柱的接法中正确的是

    A.连接AC B.连接BC

    C.连接AB D.只连接B

    【答案】B

    【解析】A.连接AC,电位器的全部电阻丝都接入电路,不能改变电路的电流,所以不能改变灯泡的亮度,故A错误;B.连接BC,滑片的右侧电阻接入电路,顺时针转动旋钮时,电阻变小,电路中电流变大,灯泡变亮,故B正确;C.连接AB,滑片左边的电阻丝接入电路;顺时针转动旋钮时,电位器接入电路的电阻变大,电路中电流变小,灯泡变暗,故C错误;D.只连接B,电位器没有接入电路中,不能改变接入电路的电阻,故D错误。

    6.下列关于科学方法的说法,错误的是(  )

    A.制作滑动变阻器时,发现导线太长而采取缠绕的方式,这是等效替代法

    B.将材料按导电性能分为导体、半导体、绝缘体,这是分类法

    C.根据电能转化为机械能,想到机械能转化为电能,这是逆向思考法

    D.用带箭头的直线来表示光的传播路线,这是理想模型法

    【答案】A

    【解析】A.制作滑动变阻器时,发现导线太长,采取缠绕的方式,可以缩短导线所占的距离空间,采用的是“累积法”,故A错误,符合题意;B.导电性能强的物体是导体,导电性能弱的是绝缘体,处于二者之间的属于半导体,这是将材料按导电性能分类,采用的是“分类法”,故B正确,不符合题意;C.电能转化为机械能,根据思维的可逆性,很容易想到机械能转化为电能,采用的是“逆向思考法”,故C正确,不符合题意;D.用带箭头的直线来表示实际不存在的光的传播路线,采用的是“模型法”,故C正确,不符合题意。故选A

    7.关于电流、电压和电阻,下列叙述中有几句话是正确的(  )

    ①电流是自由电子定向移动形成的

    ②导体中通过的电流越大,它的电阻越小

    ③有电流通过的小灯泡,其两端不一定有电压

    ④滑动变阻器要与被控制电路串联

    ⑤相同材料、粗细不同的导体,粗导体的电阻比细导体的电阻小

    ⑥导体的电阻越大,它对电流的阻碍作用越大

    A.1 B.2 C.3 D.4

    【答案】B

    【解析】①电流是由于电荷的定向移动形成的,故形成电流,可以是正电荷、可以是负电荷,也可以是正负电荷同时移动形成的,故此项说法错误;②当导体两端电压一定时,导体中通过的电流越大,说明它的电阻越小,题中没有“电压一定”这个条件,故此项说法错误;③电压是形成电流的首要条件,小灯泡有电流通过,则小灯泡两端一定有电压,故此项说法错误;④滑动变阻器如果与用电器并联,则不能改变用电器所在支路的电阻,不能起到保护作用和改变电流的作用,所以滑动变阻器要与被控制电路串联,故此项说法正确;⑤影响导体电阻的大小的因素有:长度、横截面积和材料,还与温度有关,因此相同材料、粗细不同的导体,其长度不确定,阻值大小无法判断,故此项说法错误;⑥电阻是表示物体对电流的阻碍作用,导体的电阻越大,表明它对电流的阻碍作用越大,故此项说法正确;综上所述可知,④⑥说法正确。故选B

    8.如图所示的电位器是变阻器的一种,某同学把它与灯泡串联起来,利用它改变灯泡的亮度;现想使滑动触头顺时针转动时灯泡变亮,以下接法正确的是(

    A.AB两个接线柱分别接入电路

    B.AC两个接线柱分别接入电路

    C.BC两个接线柱分别接入电路

    D.以上连接方法都正确

    【答案】C

    【解析】电位器是变阻器的一种,电位器通过触头的转动从而改变电阻,是由于当触头转动以后改变了连入电路中电阻丝的长度;要使滑动触头顺时针转动时灯泡变亮,说明电路中的电流变大,所以电位器接入电路中的电阻应变小,应将滑片右边部分接入电路,即将BC两个接线柱分别接入电路。故选C

    9.如图所示,是小红在“练习使用滑动变阻器”的实验中连接的部分电路,当她将滑动变阻器连入电路后发现,灯泡的亮度很暗,移动滑动变阻器的滑片灯泡的亮度不变。她接入滑动变阻器的方法应该是下列选项中的(

    A.MAND

    B.MANB

    C.MBNC

    D.MCND

    【答案】B

    【解析】小灯泡的亮度很暗,移动滑动变阻器,灯泡的亮度不变,说明电路中的阻值太大,电流较小,因此故障为:滑动变阻器接入的下面电阻线两端的接线柱。故选B

    10.如图是一种自动测定油箱内油面高度的装置,是定值电阻,是滑动变阻器,油量表是由电表改装而成。以下说法不正确的是(  )

    A.在电路中是串联的

    B.油量表是由电流表改装而成

    C.当油量上升时,油量表示数变小,电压表示数变大

    D.在电路中起到了保护电路的作用,不可省掉

    【答案】C

    【解析】A.由电路图可知,在电路中是串联的,A项正确;故A项不符合题意;B.由电路图可知,油量表串联在电路中,所以油量表是由电流表改装而成的,B项正确;故B项不符合题意;C.当油量上升时,浮标上移,在杠杆的作用下滑片下移,接入电路中的电阻变小,电路中的总电阻变小,电路中的电流变大,两端的电压变大,由串联电路的电压特点可知,两端的电压变小,即电压表的示数变小,C项错误;故C项符合题意;D.由电路图可知,电阻是在油箱装满油时防止电路短路,即对电路起到保护作用,则不能省去,D项正确;故D项不符合题意。故选C

    11.如图所示,甲为亮度可调的台灯,电位器是调节其亮度的装置;乙为电位器的内部结构示意图,a、b、c是它的三个接线柱,旋钮带动滑片转动.若顺时针旋转旋钮时灯泡发光变亮,则需将_____(选填“ab”、“ac”或“bc”)接线柱接入电路.关于电位器上电阻丝的材料,应该选用_____(选填“铜丝”或“镍铬合金丝”).

    【答案】bc    镍铬合金线

    【解析】若顺时针旋转旋钮时灯泡发光变亮,说明顺时针旋转旋钮时电位器阻值减小,由此说明电位器使用右半部分,故需将bc接线柱接入电路;相同条件下铜丝比镍铬合金丝的阻值小,应该选用镍铬合金丝

    12.(1)如图甲所示,温度计的示数为______

    (2)如图乙所示,插入式电阻箱AB两个接线柱之间的电阻值是_______Ω

    (3)如图丙所示的电路中,电源电压为3V,则L2两端的电压为______V


    【答案】-2.2    7    2.5

    【解析】(1)由图可知该温度计的分度值是0.2℃,所以该温度计的读数为零下2.2℃

    (2)由图可知,两个接线柱间接入的电阻为

    (3)由图可知,电压表测的是L1两端的电压,因为电源电压是3V,所以电压表选择的量程是03V,电压表的读数为0.5V,所以L2两端的电压为

    13.1)如图甲所示,是插塞式电阻箱的示意图。各个厚铜片并没有直接连通,而是由阻值固定的电阻丝连接在一起,铜塞可以插入到相邻的两个厚铜片之间,并且紧密接触,铜塞与厚铜片的电阻很小,可看做是0,则在如图所示的情景中,该电阻箱有效电阻为_______Ω。

    2)电压表和电流表的使用规则有一些相同之处:

    电表接入电路时,电流从正_______流入;

    被测值不能超过电表的_______

    3)某同学在做电学实验时,不慎将电压表和电流表的位置对换接成了如图乙所示电路。此时若闭合开关,其后果是:电流表_______,电压表______。(选填“烧坏”或“不烧坏”)

    【答案】50    接线柱    量程    烧坏    不烧坏

    【解析】(1)当铜塞插入时,则该铜塞处的电阻丝就会短路,这部分电阻就会消失。故由图可知,拔出的铜塞所对应的电阻是:20Ω+30Ω=50Ω,所以此时电阻箱的有效电阻是50Ω.

    (2)电压表和电流表的使用规则的相同之处有:电表接入电路时,电流都是从正接线柱流入负接线柱流出;被测值不能超过电表的量程;

    (3)在图示的电路中,电流表没有经过用电器直接与电源的正负极连接在一起,这样电路中的电流非常大,电源和电流表将会被烧坏。由于电流表与灯泡并联在一起,灯泡被短路,没有电流通过该支路,所以灯泡不亮,电压表没有示数,不会被烧毁,即不烧坏。

    14.亲爱的同学:你会使用下面的实验仪器吗?

    (1)如图1所示,这是_____表的表盘,此时示数为_________

    (2)如图2所示,该电阻箱此时的示数为_________Ω.

    (3)实验室中有一铭牌上标有“20Ω2A”字样的滑动变阻器,如图3所示.“20Ω”指的是_________;如果把AC两接线柱与电路连接,当滑片向左移动时,变阻器接入电路部分的电阻值变________

    (4)如果你还想知道电路中电流值的改变情况,需在电路中再___联一个电流表,并增加___根导线.

    【答案】电流    11mA    3608    滑动变阻器最大值为20            1

    【解析】(1)由表盘上的单位mA可知这是电流表的表盘,此时该电流表的量程是015mA,所以分度值是0.05mA,故此时的示数是11mA

    (2)电阻箱的示数:R=3×1000Ω+6×100Ω+0×10Ω+8×1Ω=3608Ω

    (3)变阻器铭牌上的“20Ω2A”字样中 :20Ω是指滑动变阻器的最大阻值为20Ω2A是允许通过滑动变阻器的最大电流值;如果把AC两接线柱与电路连接,则滑动变阻器的左半部分连人电路,当滑片向左移动时接入电路部分的电阻值变小.

    (4)据实验过程可知,如果想知道电路中电流值的改变情况,需在电路中再串联一个电流表,并增加1根导线.
