人教版九年级全册第3节 串联和并联同步训练题

第3节　串联和并联

知能演练提升

能力提升

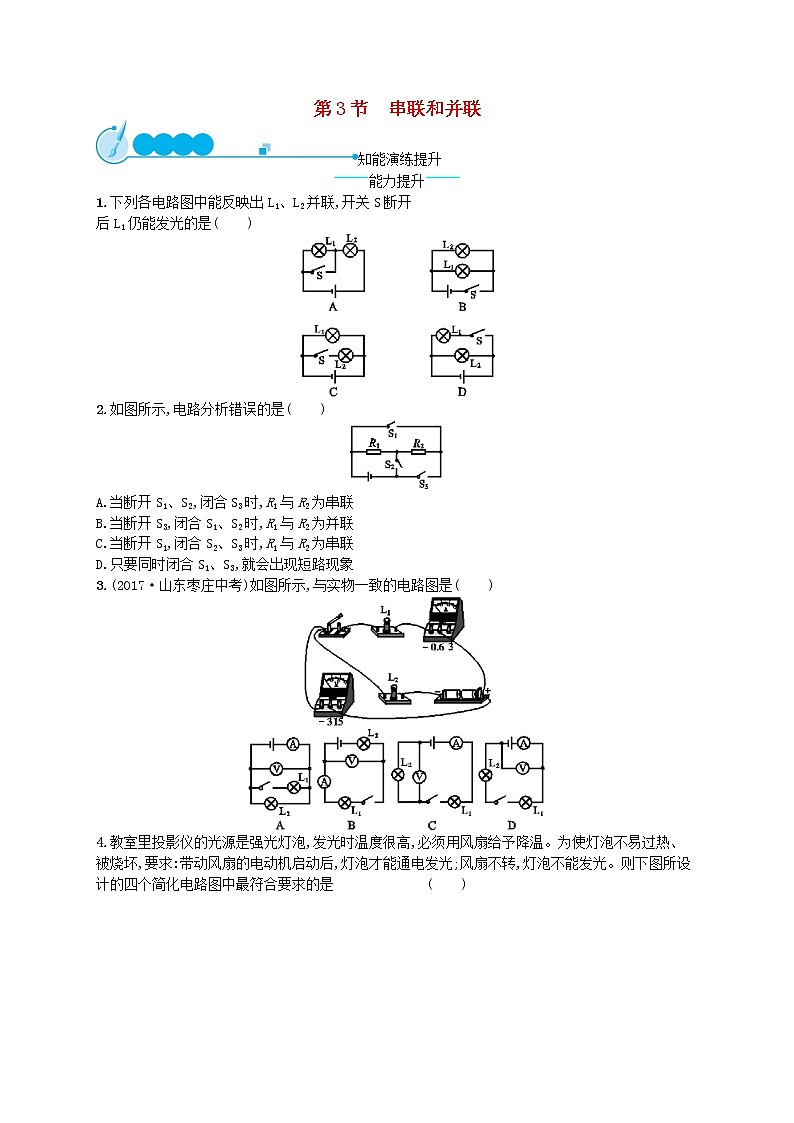

1.下列各电路图中能反映出L1、L2并联,开关S断开

后L1仍能发光的是(　　)

2.如图所示,电路分析错误的是(　　)

A.当断开S1、S2,闭合S3时,R1与R2为串联

B.当断开S3,闭合S1、S2时,R1与R2为并联

C.当断开S1,闭合S2、S3时,R1与R2为串联

D.只要同时闭合S1、S3,就会出现短路现象

3.(2017·山东枣庄中考)如图所示,与实物一致的电路图是(　　)

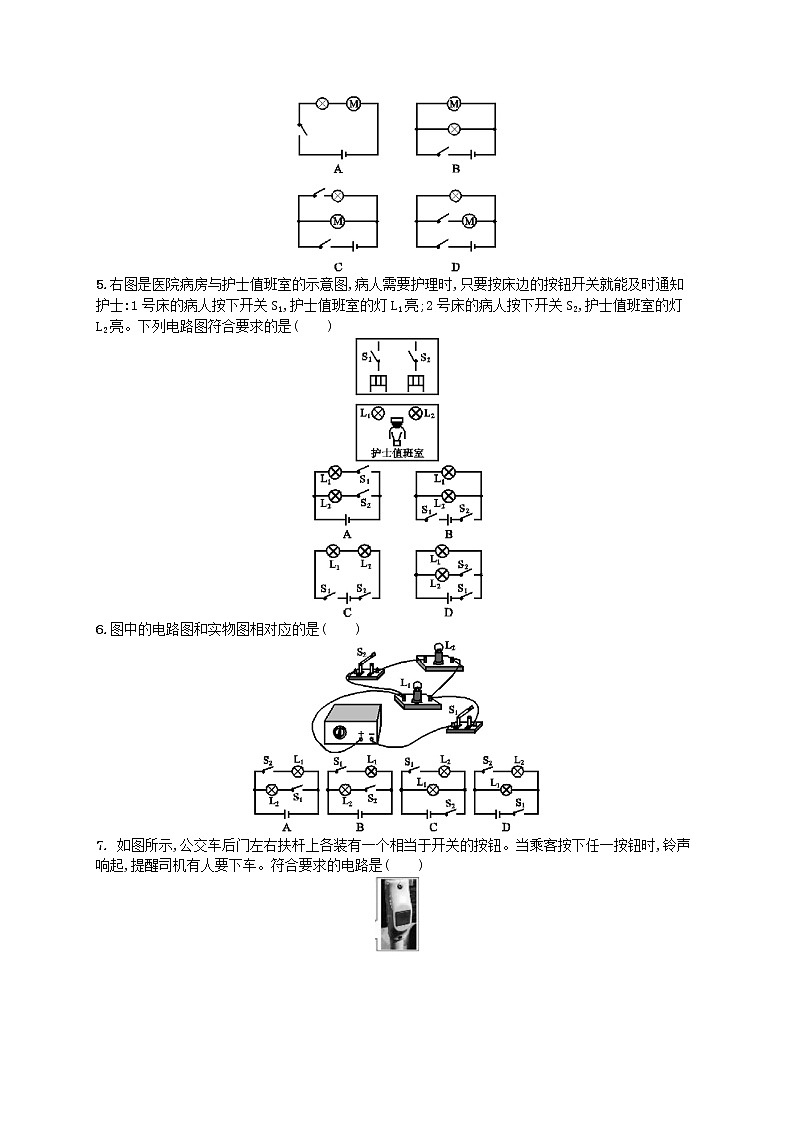

4.教室里投影仪的光源是强光灯泡,发光时温度很高,必须用风扇给予降温。为使灯泡不易过热、被烧坏,要求:带动风扇的电动机启动后,灯泡才能通电发光;风扇不转,灯泡不能发光。则下图所设计的四个简化电路图中最符合要求的是              (　　)

5.右图是医院病房与护士值班室的示意图,病人需要护理时,只要按床边的按钮开关就能及时通知护士:1号床的病人按下开关S1,护士值班室的灯L1亮;2号床的病人按下开关S2,护士值班室的灯L2亮。下列电路图符合要求的是(　　)

6.图中的电路图和实物图相对应的是(　　)

7. 如图所示,公交车后门左右扶杆上各装有一个相当于开关的按钮。当乘客按下任一按钮时,铃声响起,提醒司机有人要下车。符合要求的电路是(　　)

8.按下图所示的实物图画出电路图。

探究创新

★9.游乐园里有一种游戏,铁棒在螺旋金属管里穿行,若不小心铁棒碰到金属管壁,灯会亮、铃会响。小军经过观察发现,这套游戏装置除了小灯泡和电铃外,还有两节干电池,而铁棒和金属管可以看作是一个开关。请你把猜想的这个游戏装置的电路图画在虚线框中,并根据你猜想的电路图把图中的实物图连接完整。

10.图甲是演示手握金属棒可以产生电流的实验装置,位于左侧的铁棒、铝棒和铜棒分别与检流计的正接线柱相连,位于右侧的铜棒、铝棒、铁棒分别与检流计的负接线柱相连。实验装置中六根金属棒跟检流计的线路连接方式如图乙所示。通过检流计可以观察电路中的电流大小及方向。小云用该实验装置进行实验的步骤如下:首先用左手握住左侧的铁棒,右手握住右侧的铝棒,发现检流计指针发生了偏转。然后,左手仍握住左侧的铁棒,右手握住右侧的铜棒,发现检流计指针偏转方向与第一次偏转方向相反。请你写出小云所探究的问题是　　　　　　　　　　　　　　　　　　　　　　　。

知能演练·提升

1.C　选项A中L1与L2串联,B、C、D选项中L1、L2都是并联;选项B中开关S断开两灯均不发光;选项C中开关S断开L1仍能发光;选项D中开关S与L1串联,S断开后L1不发光。故选C。

2.C　由题意结合题图可知,判断电路连接方式,可由电流路径来判断。当断开S1、S2,闭合S3时,R1与R2为串联;当断开S3,闭合S1、S2时,R1与R2为并联;同时闭合S1、S3,就会出现短路现象,故选项A、B、D正确。当断开S1,闭合S2、S3时,R2被短路,故选项C错误。

3.B　分析实物图可知,电流从正极出发,经电流表、灯泡L1、开关、灯泡L2回负极,电压表与电流表、灯泡L1、开关并联,B图与实物图符合。

4.C　选项A中风扇和电灯串联;选项B中风扇和电灯虽然并联,但只有一个开关在干路上,两用电器工作状态相同;选项D中风扇和电灯并联,但该电路的工作顺序为灯泡和风扇要么同时工作,要么灯泡先亮,风扇随后转动,不符合“风扇不转,灯泡不能发光”的要求。

5.A　既然两灯互不影响,独立工作,所以两灯是并联的;每个开关都是单独控制某一特定的灯,都不能控制所有灯,因此每个开关都在控制的灯所在的支路上。

6.D　从实物图连接可看出,电路为并联电路,开关S2与L2在一条支路中,L1单独一个支路,开关S1在干路中,与实物图相符的是选项D。

7.C　按下任意按钮铃声都能响起,说明两个开关都能独自与电铃、电源形成通路,符合这一要求的是选项C。

8.解析 由实物图可知电流的路径为电源正极→S2电源负极,画电路图时可以先画出其中的一条支路(L2所在支路),再将另一条支路(L1所在支路)并联上。

答案 如图所示

9.解析 铁棒和金属管可以看作一个开关,且它同时控制着灯泡与电铃。因此,如果电路是电灯和电铃并联,则开关应该接在干路中。同时电灯和电铃也可以是串联,但当它们串联时,如果任何一个元件出现故障,则另一个也无法工作。

答案 如图甲所示或如图乙所示

甲

乙

10.解析 两次实验中,小云控制不变的条件是左手握住的都是左侧的铁棒。改变的条件是右手先握了一次右侧的铝棒,又握了一次右侧的铜棒。观察到的现象是两次检流计指针偏转方向不同。由此可得出小云探究的问题是电流方向与金属棒的材质(或是两种金属的配对)有关。

答案 手握金属棒产生的电流的方向是否与金属棒的材质有关
