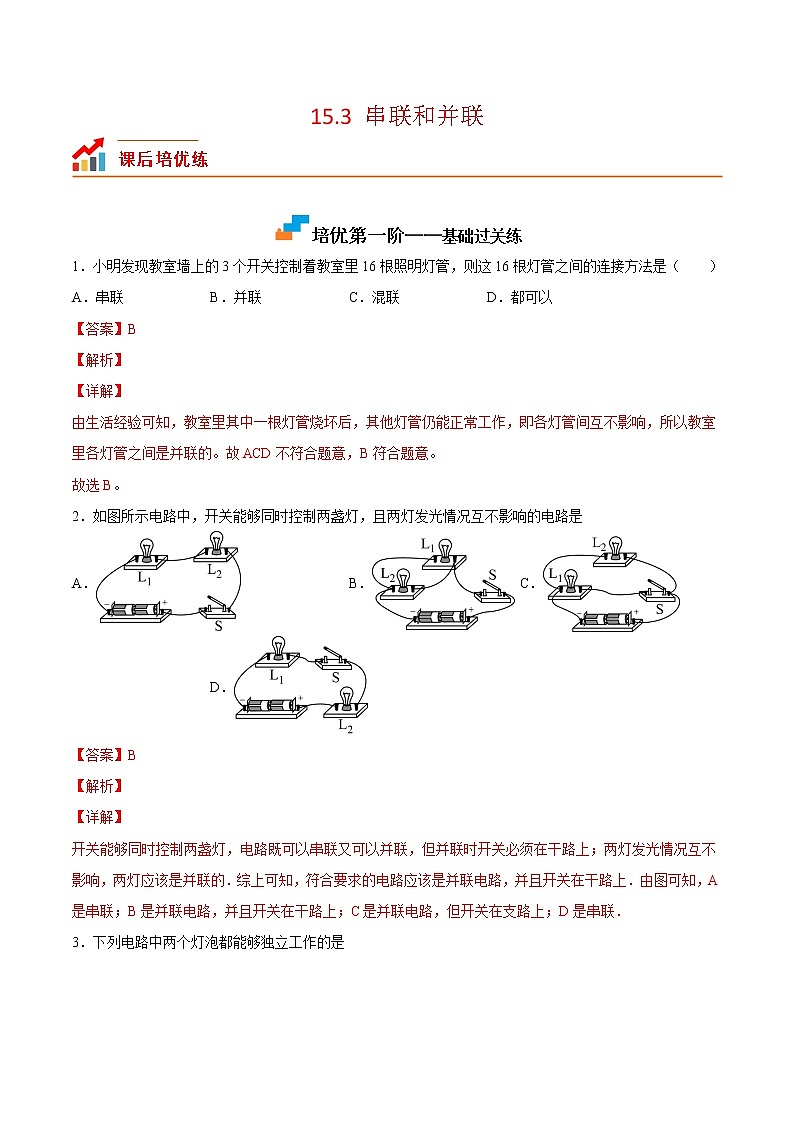

15.3 串联和并联

培优第一阶——基础过关练

1．小明发现教室墙上的3个开关控制着教室里16根照明灯管，则这16根灯管之间的连接方法是（　　）

A．串联 B．并联 C．混联 D．都可以

【答案】B

【解析】

【详解】

由生活经验可知，教室里其中一根灯管烧坏后，其他灯管仍能正常工作，即各灯管间互不影响，所以教室里各灯管之间是并联的。故ACD不符合题意，B符合题意。

故选B。

2．如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是

A． B． C． D．

【答案】B

【解析】

【详解】

开关能够同时控制两盏灯，电路既可以串联又可以并联，但并联时开关必须在干路上；两灯发光情况互不影响，两灯应该是并联的．综上可知，符合要求的电路应该是并联电路，并且开关在干路上．由图可知，A是串联；B是并联电路，并且开关在干路上；C是并联电路，但开关在支路上；D是串联．

3．下列电路中两个灯泡都能够独立工作的是

A． B．

C． D．

【答案】B

【解析】

【详解】

A．当两开关同时闭合，两个灯泡同时工作；只闭合S，上面灯泡单独工作，但下面的灯泡不能单独工作，故A不符合题意；

B．当三开关同时闭合，两个灯泡同时工作；只闭合S和S1，上面灯泡单独工作；只闭合S和S2，下面灯泡单独工作，故B符合题意；

C．闭合开关S，两个灯泡同时工作，但不能让两个灯泡单独工作，故C不符合题意；

D．当两开关同时闭合，两个灯泡同时工作；只闭合S，下面灯泡单独工作，但上面的灯泡不能单独工作，故D不符合题意．

4．如图所示的电路图中，开关闭合后，两个灯泡属于并联的是

A． B． C． D．

【答案】A

【解析】

【分析】

串联电路是指顺次连接的电路；并联电路是指将用电器并列连接的电路；根据串并联电路的特点对各选项进行逐一分析．

【详解】

A、图中开关闭合后两灯泡并列连接，即两个灯泡属于并联，故A正确；

B、图中两开关闭合后L2被短路，只有L1接入电路中，故B错误；

C、图中开关闭合后两灯顺次连接，两个灯泡串联，故C错误；

D、图中开关闭合后两灯顺次连接，两个灯泡串联，故D错误．

故选A．

5．如图是某款电压力锅，当电压力锅内部气压或温度过高时，发热器R就会停止工作。图中S1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开。下列各图符合上述工作要求的是（　　）

A． B． C． D．

【答案】D

【解析】

【详解】

AC．两个开关都闭合时，电源发生短路，用电器不工作，故AC不符合题意；

B．当电压力锅内部气压或温度过高时，发热器R不会停止工作，故B不符合题意；

D．压强过大时开关S1自动断开，温度过高时开关S2自动断开，两者都会造成发热器停止工作，说明两开关串联共同控制发热器，故D符合题意。

故选D。

6．如图所示，两个规格不同的电灯L1、L2接在电路中．闭合开关，以下判断正确的是（　　）

A．L1、L2串联 B．通过L1、L2的电流相等

C．电流表测干路中的电流 D．电流表测通过L2的电流

【答案】C

【解析】

【详解】

由图示可知，当开闭合后，两个灯泡是并联的，电流表测通过两个灯泡的总电流，由于两个灯泡不相同，电压相等，所以通过它们的电流是不相等的，故应选C．

7．用电器两端分别相连是_________联。特点是电流有_________的路径；用电器_________影响；用电器公共用的那部分电路叫_________路，开关控制_________用电器；单独使用的那部分电路叫_________路，开关___控制该支路上的用电器。

【答案】     并     至少2条     互不     干     所有     支     只

【解析】

【详解】

[1][2][3]用电器两端分别相连为并联，即头接头，尾接尾相连。并联电路中电流由至少2条通路，用电器互不影响。

[4][5][6][7]用电器公共用的那部分电路叫干路，干路开关控制所有用电器，单独使用的那部分电路叫支路，支路开关只控制其所在支路的上的用电器。

8．串联电路中任意一个用电器_________路，其他用电器均停止工作；串联电路中任意位置的一个开关都能控制_________。

【答案】     断     整个电路

【解析】

【详解】

[1][2]串联中任意一个用电器断路，其他用电器都无法工作，电路中无电流通过。串联电路中开关控制整个电路。

9．用电器首尾相连即为串联，串联的特点是__________________用电器互相影响开关控制整个电路。

【答案】电流只有一条路径

【解析】

【详解】

用电器首尾相连即为串联，即头尾相连。串联电路中电流只有一条路径，用电器相互影响，电路中开关在任意位置都可以控制整个电路。

10．如图所示，电路中的小灯泡L1、L2是________（填“串联”或“并联”），若小灯泡L1的灯丝断了后，再闭合开关S，小灯泡L2将________（填“发光”或“不发光”）．

【答案】     串联     不发光

【解析】

【详解】

由图可知，电路中只有一条电流的路径，故电路中的小灯泡L1、L2是串联，串联电路中各用电器互相影响，所以若小灯泡L1的灯丝断了后，再闭合开关S，没有形成电流的回路，小灯泡L2将不发光．

11．用同一开关控制着两盏灯，它们的连线在墙里，当两盏灯都亮着时，在没有任何仪器的情况下，怎样才能判断这两盏灯是串联还是并联？

【答案】见解析

【解析】根据并联时用电器互不影响，串联时用电器互相影响可得：取掉一个灯泡，如果另一个灯亮，这两灯就是并联的；如果另一个灯不亮，这两灯就是串联的。

12．在“连接串联电路”实验中，实验电路如图所示

（1）在连接电路时，开关应该处于_____状态

（2）连接好电路后闭合开关S，小慧发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是_____   （选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）

（3）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间，观察到同样的现象   这样操作的目的是探究_____

【答案】     断开     L2与灯座接触不良     串联电路中开关的作用

【解析】

【详解】

（1）为了保护电路，在连接电路时，开关应该处于断开状态；

（2）因为闭合开关S，L1、L2 两只灯泡都不亮，说明电路可能为断路或短路；当用手按一下灯泡L1，L1、L2 仍然都不亮时，说明故障可能没有在L1处；当按一下灯泡L2，两灯都亮，则说明故障在L2处；当松开手两灯又不亮时，说明故障是：L2与灯座接触不良造成断路；

（3）根据题意知道，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1 和L2 之间、L1和电池负极之间，观察到同样的现象，说明各用电器不能独立工作、相互影响，开关控制所有用电器，开关的位置变化时，控制作用不变．所以，这样操作的目的是：探究串联电路中开关的作用．

培优第二阶——拓展培优练

13．防控疫情期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动开关识别并启动横杆，外部车辆需要保安闭合手动开关启动横杆，下列模拟电路中符合门禁系统要求的是（ ）

A．B．C． D．

【答案】C

【解析】

【详解】

内部车辆可以被自动开关识别并启动横杆，外部车辆需要保安闭合手动开关启动横杆，说明有两个开关可以控制横杆的启动，且两个开关互不影响，所以两个开关应该并联后与电动机串联，故ABD项不符合题意，C项符合题意。

故选C。

14．如图所示的电路图中，要使灯泡和组成并联电路，应该是（ ）

A．只闭合

B．同时闭合和，断开

C．同时闭合和，断开

D．只闭合

【答案】B

【解析】

【详解】

A．只闭合时电流只有一条路径，是的简单的电路，故A项错误；

B．同时闭合和，断开时，电流有两条路径，分别流经灯泡和，属并联电路，故B项正确；

C．同时闭合和时电流会不经用电器直接从电源正极流向负极，属电源短路，故C项错误；

D．只闭合时电流只有一条路径，电流依次流过、和开关，属串联电路，故D项错误．

15．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是　　

A．B．C． D．

【答案】B

【解析】

【详解】

由题，十字路口人行横道的红、绿交通信号灯应能独立工作，互不影响，故应为并联电路。

A．两灯泡串联，两开关均闭合时红、绿交通信号灯同时发光，只闭合一个开关均不发光，故A错误；

B．只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯并联，独立工作，互不影响，故B正确；

C．两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C错误；

D．当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮，故D错误。

故选B。

16．如图所示的是电动自行车，它具有轻便、节能、环保等特点。只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这个车钥匙其实就是一个_____；电动车前面的大灯和车尾灯之间是_____（选填“串”或“并”）联连接的。

【答案】     开关     并

【解析】

【详解】

[1][2]只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，说明电路接通，故这个车钥匙就相当于一个开关；大灯和车尾灯可以同时亮，也可以单独亮，故大灯和车尾灯之间是并联的。

17．如图所示电路中：

（1）要使灯、串联，则只闭合开关 ______ ；

（2）闭合、，断开，则灯 、是 ______ 联的；

（3）能单独点亮的灯是 ______ ，这时应闭合开关 ______ ；

（4）如果同时闭合开关、，则会发生 ______

【答案】          并               短路

【解析】

【详解】

(1)[1]如图电路，当只闭合开关时，电流依次经过灯、和开关，则两灯串联；

(2)[2]闭合、，断开，电路有两条路径，一路经过、回到电源负极，另一路经过、、回到电源负极，故两灯是并联的；

(3)[3][4]当只闭合开关时，只有接入电路，即能单独点亮的灯是；

(4)[5]如果同时闭合开关、，电流不经过用电器，直接由正极到负极，会发生短路．

18．如图的电路中，当开关S1、S2断开，S3、S4闭合时，灯________发光，它们的连接方式是________联；当开关S1闭合，S2、S3、S4断开时，灯________发光，它们的连接方式是________联；当开关S2、S3、S4闭合，S1断开时，灯________发光，它们的连接方式是________联；当同时闭合开关S1、S3时，灯________发光，会出现________现象．

【答案】     L1、L2     并     L1、L2     串     L1、L2、L3     并     都不     短路

【解析】

【详解】

如图的电路中，当开关S1、S2断开，S3、S4闭合时，电流经过S4后分为两路，分别经过L1、L2，回到电源负极，所以灯L1、L2发光，它们的连接方式是并联；当开关S1闭合，S2、S3、S4断开时，电流依次经过L1、L2，所以灯L1、L2发光，它们的连接方式是串联；当开关S2、S3、S4闭合，S1断开时，电流分为三路，分别经过L1、L2、L3，所以灯L1、L2、L3发光，它们的连接方式是并联；当同时闭合开关S1、S3时，电流直接经过两开关回到电源负极，所以灯都不会发光，会出现短路现象．

【点睛】

重点是并联和串联的区分，牢记串联和并联的电路特点，即并联时为并列关系，支路之间互不影响，可以独立工作，而串联时，电流只有一条路径，一处断开，整个电路即为断路．灯泡串联时灯泡之间相互影响，而并联时灯泡之间互不影响，所以可以通过改变电路图中开关的组合方式，识别电路的连接方式，然后根据电路确定灯泡发光情况．

19．如图所示电路中，

(1)当________闭合时，L1、L2串联；

(2)当________闭合时，L1、L2并联；

(3)当_________闭合时，电路会发生短路，损坏电源．

【答案】     S2     S1、S3     S3、S2

【解析】

【详解】

当S2闭合时，此时电流只有一条路径，所以L1、L2串联；当S1、S3闭合时，此时电流有两条路径，L1、L2并联；当S3、S2闭合时，电流不经过任何用电器，所以电路会发生短路，损坏电源．

20．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内）如图所示。

(1)当老师闭合开关时，两只小灯泡都亮了：断开开关，两灯泡又同时熄灭：

①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是 ______ ；

②根据上述现象，不用其他任何仪器的情况下，如何判断它们的连接方式； _______________

(2)经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些，她认为这是因为L1比L2更靠近电源正极的缘故：

①你认为小华的判断是 ______ （选填“正确的”或“错误的”）；

②在不增加其他器材的条件下能证实小华的判断是否正确的做法是 ______________ 。

【答案】     电源     拧下一只小灯泡，闭合开关，若另一只小灯泡不发光，则L1、L2是串联；若另一只小灯泡发光，则L1、L2是并联     错误的     调换两灯泡的位置，观察灯泡的亮暗是否变化

【解析】

【详解】

(1)①[1]闭合开关时，两灯泡发光，说明木盒内的电路中有电源。

②[2]由于串联电路各用电器互相影响，并联电路各用电器互不影响，所以，拧下一只小灯泡，闭合开关，若另一只小灯泡不发光，则L1、L2是串联；若另一只小灯泡发光，则L1、L2是并联。

(2)①[3]串联电路中电流处处相等，两灯泡串联，流过两灯泡的电流相等，因此小华的判断是错误的。

②[4]调换两灯泡的位置，如果两灯泡的亮度都发生变化，说明小华的判断是正确的，如果灯的亮度不变，则小华的判断是错误的。

21．根据电路图连实物图，连接导线不能交叉。

【答案】

【解析】

【分析】

【详解】

连接电路要从电池正极开始，按顺序依次连接。此题连接需要分开，先连接灯泡L2支路，然后再连接灯泡L1。一个开关在干路中，另一个开关和灯泡串联，如图：
