初中物理人教版九年级全册第3节 串联和并联同步练习题

物理九上第15章 第3节 串联和并联

知识点 1　串、并联电路及其特点

1.电路最常见的连接方式有两种,如图15-3-1甲所示,几个用电器依次相连,再接入电路的连接方式叫做　　　　;如图乙所示,几个用电器的两端分别连在一起,再接入电路的连接方式叫做　　　　。

图15-3-1

2.串联电路中电流的路径只有　　　　条,用电器同时工作,它们之间相互　　　　,开关控制　　　　用电器,如果开关的位置改变了,开关的控制作用　　　　。

3.并联电路中电流的路径有　　　　条,用电器同时工作,它们之间相互　　　　　,干路开关控制　　　　　　,支路开关控制它所在的　　　　。

4.如图15-3-2所示的甲、乙两个电路图中,灯泡的连接方式是 (　　)

图15-3-2

A.甲是串联  B.乙是串联

C.甲、乙都是串联  D.甲、乙都是并联

5.如图15-3-3所示的电路中,开关闭合后,两个灯泡并联的电路是 (　　)

图15-3-3

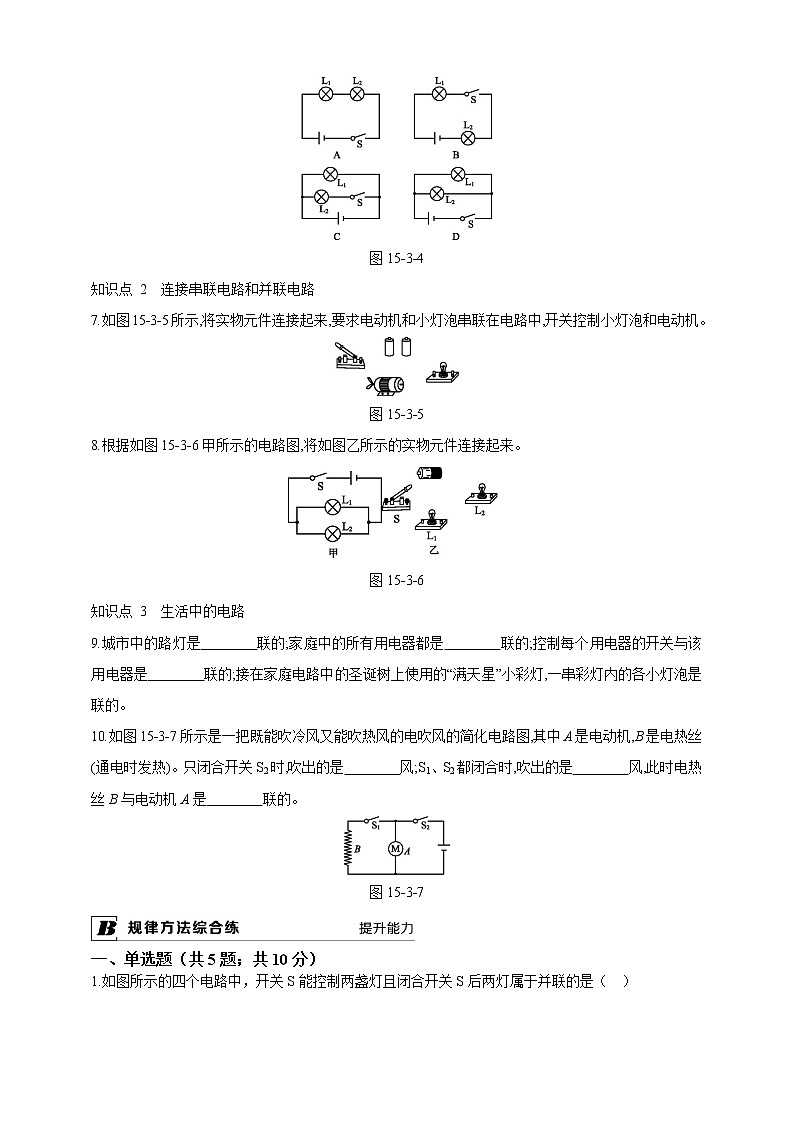

6.如图15-3-4所示电路中,开关能够同时控制两盏灯,且两灯发光情况互不影响的电路是 (　　)

图15-3-4

知识点 2　连接串联电路和并联电路

7.如图15-3-5所示,将实物元件连接起来,要求电动机和小灯泡串联在电路中,开关控制小灯泡和电动机。

图15-3-5

8.根据如图15-3-6甲所示的电路图,将如图乙所示的实物元件连接起来。

图15-3-6

知识点 3　生活中的电路

9.城市中的路灯是　　　　联的;家庭中的所有用电器都是　　　　联的;控制每个用电器的开关与该用电器是　　　　联的;接在家庭电路中的圣诞树上使用的“满天星”小彩灯,一串彩灯内的各小灯泡是　　　　联的。

10.如图15-3-7所示是一把既能吹冷风又能吹热风的电吹风的简化电路图,其中A是电动机,B是电热丝(通电时发热)。只闭合开关S2时,吹出的是　　　　风;S1、S2都闭合时,吹出的是　　　　风,此时电热丝B与电动机A是　　　　联的。

图15-3-7

一、单选题（共5题；共10分）

1.如图所示的四个电路中，开关S能控制两盏灯且闭合开关S后两灯属于并联的是（   ）

A.              B.

C.              D.

2.小致设计了一款电动玩具警车。只闭合开关S1  ， 警示灯L发光；只闭合开关S2  ， 电动机工作，玩具警车运动。以下设计符合要求的是（   ）

A.         B.

C.         D.

3.从2013年4月9日起，交管部门依法严管行人无视交规闯红灯的行为．根据“红灯停、绿灯行”的交通规则，如图中控制红绿灯可行的电路图是（   ）

A.                                              B.
C.                                              D.

4.如图所示，要使灯泡L1和L2组成并联电路，应（   ）

A. 只闭合S2                      B. 只闭合S3                      C. 只闭合S1和S3                      D. 只闭合S2和S3

5.如图所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅上的开关S1闭合；若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的是（   ）


A.              B.

C.              D.

二、填空题（共5题；共12分）

6.周末，小南在客厅看电视，妈妈在厨房做饭。电饭煲与电视机是________联（选填“串”或“并”）的，小南在客厅就闻到了厨房里饭菜的香味，这是________现象。

7.用豆浆机做豆浆时，能闻到浓浓的豆浆香味，这是________现象；豆浆机工作时加热和打浆能够交替进行，说明加热器和电动机的连接方式是________。

8.如图所示的电路中，要使两灯串联，应闭合开关________；要使两灯并联，应闭合开关________，若同时闭合开关________，会造成短路．

9.如图所示，某城市安装一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过，按钮相当于电路中的________，红灯和绿灯是________联的。太阳能电池可以将光能转化为________。

10.如图所示，当同时闭合开关S1 和 S2  ， 可以发光的灯是________；为了防止电源出现短路，不能同时闭合开关________。

三、作图题（共2题；共6分）

11.高铁内如果两个相邻的洗手间都有人并且门都锁住时，红灯亮表示“有人”，如果两洗手间都没有人或者只有一个洗手间有人时，红灯不亮表示可以使用。请设计电路将下图连接起来。

12.如图所示是小刘同学连接的一个电路，他想让开关能同时控制两只灯泡，并且两只灯泡工作互不影响。请你用笔画线代替导线，将没有连完的电路连接完整，连线不能交叉。

四、实验探究题（共3题；共22分）

13.小明在实验时连成如图所示的电路，但他闭合开关后发现L1与L2都不亮，检查电路后也不知道发生了什么故障，老师告诉他是其中一个灯泡的原因，并向他提问了几个问题，请你帮他根据老师的问题，判断故障的原因。

（1）电路中其中的一个灯泡被短路了，对吗?________。因为如果是其中的一个灯泡被短路了，则________，所以肯定________(“是”或“不是”)其中的一个灯泡被短路；

（2）电路中其中的一个灯泡灯丝断了，即开路了，对吗?________，因为其中的一灯泡开路，则________，所以断定________(填“是”或“不是”)其中的一个灯泡开路了。

14.在“连接串联电路”实验中，小军采用如图所示进行实验。

（1）连接电路时，开关应处于________（填“闭合”或“断开”）状态。

（2）当两灯亮后，若将L1从灯座上取下，L2会________（填“熄灭”或“发光”）。

（3）开关闭合后，L1中自由电子定向移动的方向是________（填“从左到右”或“从右到左”）。

（4）电池对外供电的过程中，是将________能转化为________能。

15.小刚和小强在组成串并联电路的实验中。

（1）在连接过程中，开关应该是________（选填“断开”或“闭合”）的；

（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将________（选填“不会发光”或“会被烧坏”），出现________（选填“开路”或“短路”）现象；

（3）小刚想将电路全部拆散，重新连接。小强认为只需拆除c这一根导线，就能成为两灯________（选填“串联”或“并联”）的正确电路；其开关在电路中的作用________；

（4）小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了。请在图中要移接的导线上打上“×”号，并画出改动后的导线；

（5）小刚连接了一个两个灯泡组成的电路，闭合开关两灯都亮，但连线比较杂乱一时难以看清，要想简单迅速地判断两灯的连接方式可采取的办法________。

答案解析部分

1.串联　并联　2.一　影响　所有　不变

3.多　不影响　整个电路　支路

4.A　5.D　6.D

7.如图所示

8.如图所示

9.并　并　串　串　

10.冷　热　并　11.C　12.D　

一、单选题

1.【答案】 D

【解析】【解答】A．开关S能控制两盏灯但闭合开关S后两灯属于串联，A不符合题意；

B．开关S能闭合后，灯L1短路，B不符合题意；

C．闭合开关S后两灯属于并联但开关S只能控制灯L2  ， C不符合题意；

D．两灯并联后与开关串联，开关可以控制两灯，D符合题意。

故答案为：D。


【分析】并联电路中，各用电器在不同的支路上，各用电器互不影响。

2.【答案】 A

【解析】【解答】A．灯泡和电动机并联，只闭合开关S1  ， 警示灯L发光，只闭合开关S2  ， 电动机工作，A符合题意；

B．灯泡和电动机串联，两个开关都闭合时，灯泡发光，电动机工作，B不符合题意；

CD．只闭合开关S1  ， 灯泡发光，电动机工作，只闭合开关S2  ， 两个用电器都不工作，CD不符合题意。

故答案为：A。


【分析】电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；结合题目给出的电路的要求，结合选项设计电路即可。

3.【答案】 C

【解析】【解答】解：红绿交通信号灯不能同时工作、且工作时互不影响，因此它们的连接方式为并联；

A、两开关都闭合时会造成电源短路且两灯泡不发光，当只闭合S1时红绿交通信号灯同时发光，A不符合题意；

B、两开关均闭合时红绿交通信号灯同时发光，否则均不发光，B不符合题意；

C、只闭合开关S1时红灯亮，只闭合开关S2时绿灯亮，C符合题意；

D、当只闭合开关S2时，两灯泡都发光，D不符合题意；

故答案为：C．

【分析】根据电路的要求：各用电器可以单独工作，互不影响，要使用并联电路.

4.【答案】 C

【解析】【解答】当闭合开关S1、S3  ， 断开开关S2时，两盏灯泡的两端分别连在一起，电流分别经过两盏灯泡后回到电源的负极，则它们这种连接方式是并联；

故答案为： C．

【分析】把电路元件并列地连接起来的电路，叫并联，并联电路中各个支路是互不影响的.

5.【答案】 C

【解析】【解答】A、两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，A不符合题意；

B、两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，B不符合题意；

C、指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，C符合题意；

D、指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，D不符合题意．

故答案为：C．

【分析】由题知，只有开关S1闭合才能亮，开关S2闭合时，灯熄灭，说明指示灯被S2短路了．由此分析各选项即可解题.

二、填空题

6.【答案】 并；扩散

【解析】【解答】家庭电路中各个用电器之间互不影响，是并联的。小南在客厅就闻到了厨房里饭菜的香味，这是香味分子无规则运动的结果，属于扩散现象。
【分析】电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；分子在永不停息的做无规则运动，温度越高，分子运动越剧烈。

7.【答案】 扩散；并联

【解析】【解答】能闻到浓浓的豆浆香味，是扩散现象，豆浆的分子在不停地无规则运动。豆浆机的加热和打浆是交替进行的，显然电热器和电动机在工作时互不影响，即为并联连接。
【分析】分子在永不停息的做无规则运动，温度越高，分子运动越剧烈；电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响。

8.【答案】 S1；S2 S3；S1 S2

【解析】【解答】使两个灯串联，即两个灯首尾相接然后连入电路，所以应断开S2、S3  ， 闭合开关S1；

使两个灯并联，则把两个灯首首相接，尾尾相接，再连入电路，所以应断开S1  ， 闭合开关S3、S2；

若同时闭合开关S1、S2  ， 会用导线不经过用电器而直接将电源的正负两极相连，而造成短路，是绝对不允许的．


【分析】各用电器顺次连接是串联电路，各用电器并列连接的电路是并联电路。

9.【答案】 开关；并；电能

【解析】【解答】行人通过触摸按钮，使正对车辆的红灯亮起，则按钮相当于电路中的开关。由于红灯和绿灯可以独立工作，互不影响，所以红灯和绿灯是并联连接的。太阳能电池可以将光能转化为电能。
【分析】电路的基本结构包含电源、用电器、开关和导线，开关控制电路的通断，电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；太阳能电池板将太阳能转化为电能。

10.【答案】 L1；S2和S3

【解析】【解答】当同时闭合开关S1 和 S2  ， 灯泡L2两端被短路，L1可以发光。同时闭合开关S2和S3会导致电源的正负极直接相连，出现电源短路现象。
【分析】闭合不同的开关，电流流动回路不同，结合电流的流向判断电阻的串并联关系即可。

三、作图题

11.【答案】

【解析】【解答】由题知，两个洗手间都有人并锁住（即两个开关都闭合）时红灯亮，两个洗手间都没有人或者只有一个有人（即两个开关都断开或一个开关断开）时红灯不亮，所以，两洗手间的插销开关相互影响、不能独立工作，即两开关应串联，然后与电源、红灯串联组成电路，如下图所示：

。


【分析】电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响。

12.【答案】 解：如图所示：

【解析】【解答】根据题意，两只灯泡工作互不影响，则两灯泡并联，开关能同时控制两只灯泡，说明开关安装在干路；如图所示：

。


【分析】电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；结合题目给出的电路的要求，结合选项设计电路即可。

四、实验探究题

13.【答案】 （1）不对；另一个灯泡发光；不是
（2）对；另一个灯泡不发光；是

【解析】【解答】(1)不对，若其中一个灯泡短路，则电路中有电流，另一个灯泡应发光较亮，而不是不亮，所以肯定不是其中一个灯泡短路。(2)对，若其中一个灯泡开路时，电路处于开路状态，电路中无电流，另一灯泡不发光，所以是一个灯泡开路了。
【分析】（1）灯泡串联时，一个短路，另一个发光；（2）灯泡串联时，一个灯泡断路，另一个不亮。

14.【答案】 （1）断开
（2）熄灭
（3）从右到左
（4）化学能；电能

【解析】【解答】(1)为了保护电路，需要断开开关。(2)由于两灯串联，当取下其中的灯泡后，电路断路，另外一个灯泡也不亮了。(3)电流的方向是从左到右，但是在电路中移动的是自由电子，故电流的方向是从右到左。(4)电池对外供电时，化学能减少，故是将化学能；转化为电能，对外供电。
【分析】（1）为了保证电路安全，拆装电路时，开关应处于断开状态；
（2）两个灯泡为串联关系，一个灯泡断开，整个电路就没有电流；
（3）在物理学中规定正电荷移动的方向为电流的方向，从正极除法流回负极；
（4）电源提供电能，消耗自身的化学能。

15.【答案】 （1）断开
（2）不会发光；短路
（3）串联；控制所有用电器的通或断
（4）
（5）拆下一个灯泡，另一个灯泡发光则为并联；若不发光，则为串联

【解析】【解答】(1)在连接过程中，开关应该是断开的。(2)根据电路图可知，电源两极直接将导线连接起来，形成了电源短路，因此灯泡都不发光。(3)根据电路图可知，拆除c这一根导线，电流从电源正极依次经过两个灯泡回到电源负极，因此两灯串联；开关在串联电路中的作用是控制所有用电器的通或断。(4)从电源的正极出发，经开关分别流入两个灯泡，然后汇合流入电流表，回到电源的负极，则两灯成为并联电路，如图所示：

；(5)可采用拆除法判断，即拆下一个灯泡，另一个灯泡发光则为并联；若不发光，则为串联。


【分析】（1）为了保证电路安全，拆装电路时，开关应处于断开状态，
（2）分析电路结构，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；
（3）串联电路中，开光控制整个电路；
（4）要使两个灯泡并联，结合电流的流向连接导线即可；
（5）两个小灯泡串联，电流回路只有一条，如果电路中存在某处断路，整个电路都不工作；两个小灯泡并联，两条支路互不影响。
