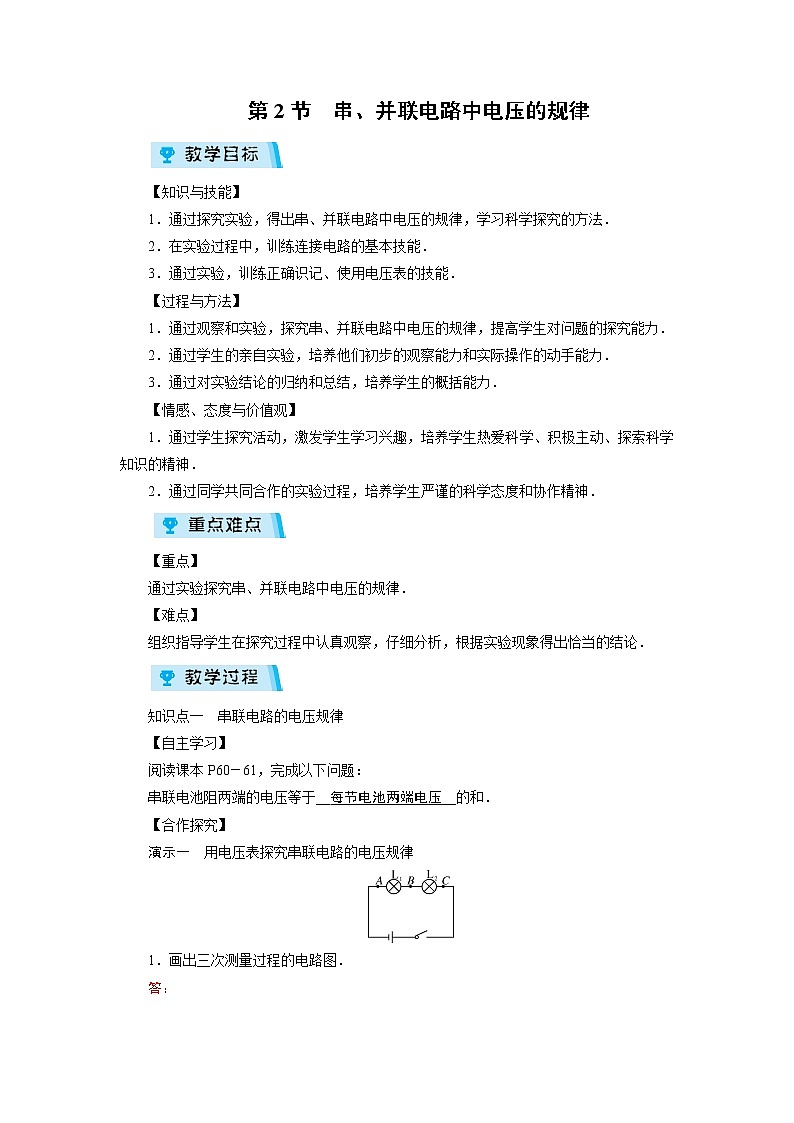

初中物理人教版九年级全册第2节 串、并联电路电压的规律教学设计

这是一份初中物理人教版九年级全册第2节 串、并联电路电压的规律教学设计，共4页。教案主要包含了知识与技能，过程与方法，情感、态度与价值观，自主学习，合作探究，教师点拨，跟进训练等内容，欢迎下载使用。
【知识与技能】
1．通过探究实验，得出串、并联电路中电压的规律，学习科学探究的方法．
2．在实验过程中，训练连接电路的基本技能．
3．通过实验，训练正确识记、使用电压表的技能．
【过程与方法】
1．通过观察和实验，探究串、并联电路中电压的规律，提高学生对问题的探究能力．
2．通过学生的亲自实验，培养他们初步的观察能力和实际操作的动手能力．
3．通过对实验结论的归纳和总结，培养学生的概括能力．
【情感、态度与价值观】
1．通过学生探究活动，激发学生学习兴趣，培养学生热爱科学、积极主动、探索科学知识的精神．
2．通过同学共同合作的实验过程，培养学生严谨的科学态度和协作精神．
【重点】
通过实验探究串、并联电路中电压的规律．
【难点】
组织指导学生在探究过程中认真观察，仔细分析，根据实验现象得出恰当的结论．
知识点一 串联电路的电压规律
【自主学习】
阅读课本P60－61，完成以下问题：
串联电池阻两端的电压等于__每节电池两端电压__的和．
【合作探究】
演示一 用电压表探究串联电路的电压规律

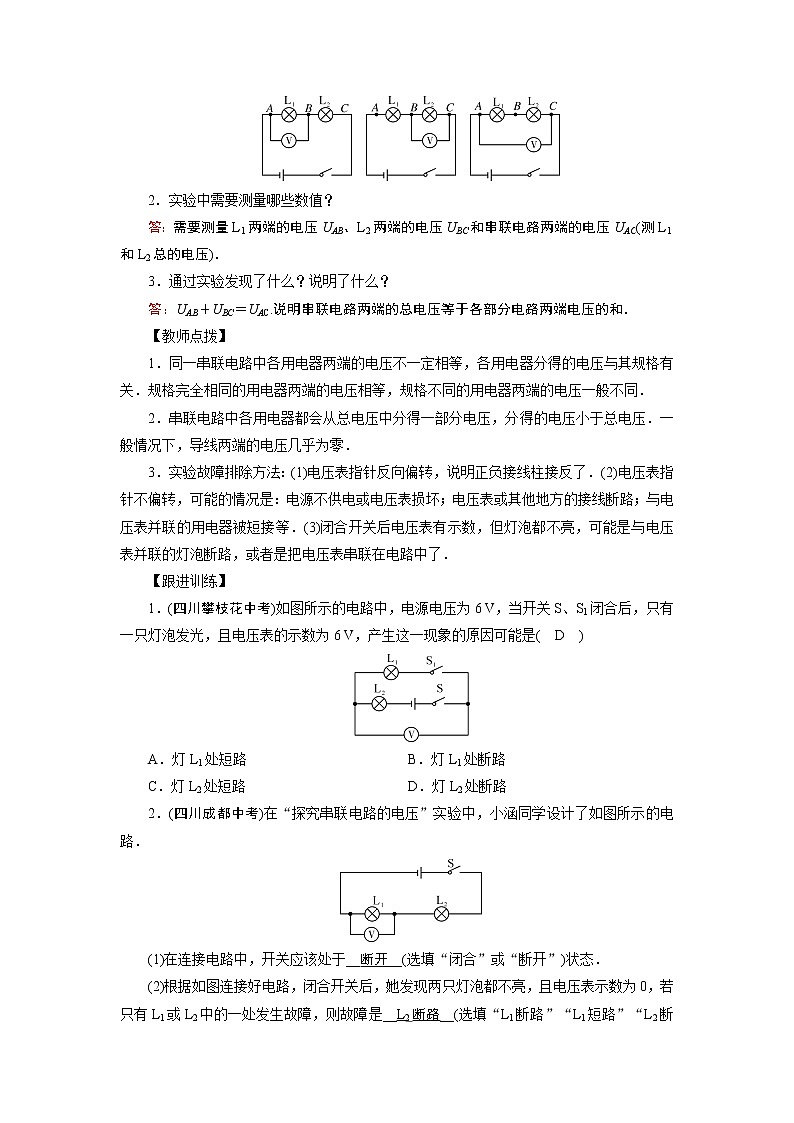

1．画出三次测量过程的电路图．
答：

2．实验中需要测量哪些数值？
答：需要测量L1两端的电压UAB、L2两端的电压UBC和串联电路两端的电压UAC(测L1和L2总的电压)．
3．通过实验发现了什么？说明了什么？
答：UAB＋UBC＝UAC.说明串联电路两端的总电压等于各部分电路两端电压的和．
【教师点拨】
1．同一串联电路中各用电器两端的电压不一定相等，各用电器分得的电压与其规格有关．规格完全相同的用电器两端的电压相等，规格不同的用电器两端的电压一般不同．
2．串联电路中各用电器都会从总电压中分得一部分电压，分得的电压小于总电压．一般情况下，导线两端的电压几乎为零．
3．实验故障排除方法：(1)电压表指针反向偏转，说明正负接线柱接反了．(2)电压表指针不偏转，可能的情况是：电源不供电或电压表损坏；电压表或其他地方的接线断路；与电压表并联的用电器被短接等．(3)闭合开关后电压表有示数，但灯泡都不亮，可能是与电压表并联的灯泡断路，或者是把电压表串联在电路中了．
【跟进训练】
1．(四川攀枝花中考)如图所示的电路中，电源电压为6 V，当开关S、S1闭合后，只有一只灯泡发光，且电压表的示数为6 V，产生这一现象的原因可能是( D )
A．灯L1处短路 B．灯L1处断路
C．灯L2处短路 D．灯L2处断路
2．(四川成都中考)在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路．
(1)在连接电路中，开关应该处于__断开__(选填“闭合”或“断开”)状态．
(2)根据如图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有L1或L2中的一处发生故障，则故障是__L2断路__(选填“L1断路”“L1短路”“L2断路”或“L2短路”)．
(3)故障排除后，小涵选用不同的灯泡，完成了三次实验，并记录了数据．分析下表中的数据，可得出的结论为：串联电路两端的电压__等于__串联电路中各部分电路两端的电压之和.
知识点二 并联电路的电压规律
【自主学习】
阅读课本P61－62，完成以下问题：
并联电路各支路电压__相等__.
【合作探究】
演示二 用电压表探究并联电路的电压规律
1．画出三次测量过程的电路图．
答：

2．实验中需要测量哪些数值？
答：需要测量L1两端的电压U1、L2两端的电压U2和并联电路两端的电压U(在干路测)．
3．通过实验发现了什么？说明了什么？
答：U1＝U2＝U.说明并联电路各支路电压相等．
【教师点拨】
并联电路中各支路用电器两端的电压相等，但同一电路中两端电压相等的两个用电器却不一定并联．例如两个规格相同的用电器串联到电源上，这两个用电器两端的电压也相等．
【跟进训练】
1．如图所示，电源电压保持不变，当只闭合S2时，电压表的示数为3 V，当只闭合S1时，电压表的示数为4.5 V，则此时L1、L2两端的电压分别是( C )

A．3 V和7.5 V B．1.5 V和4.5 V
C．3 V和1.5 V D．1.5 V和3 V
2．在下图所示的电路中，电源是由3节干电池串联组成的．S闭合后，电压表V的示数为__4.5__V，电压表V1的示数为__4.5__V，电压表V2的示数为__4.5__V，用电流表测得A处电流为0.5 A，B处电流为0.2 A，则通过L1的电流是__0.3__A，通过L2的电流是__0.2__A.
1．串联电路中电压的规律：串联电路中的总电压等于各部分电路的电压之和．
2．并联电路中电压的规律：并联电路各支路电压相等．
电压规律eq \b\lc\{\rc\ (\a\vs4\al\c1(并联电路：U＝U1＝U2＝…Un,串联电路：U＝U1＋U2＋…＋Un))
完成本课对应训练．
教学视频见课件．
实验次数
L1两端的电压/V
L2两端的电压/V
串联总电压/V
1
1.4
1.4
2.8
2
1.2
1.6
2.8
3
1.1
1.7
2.8
