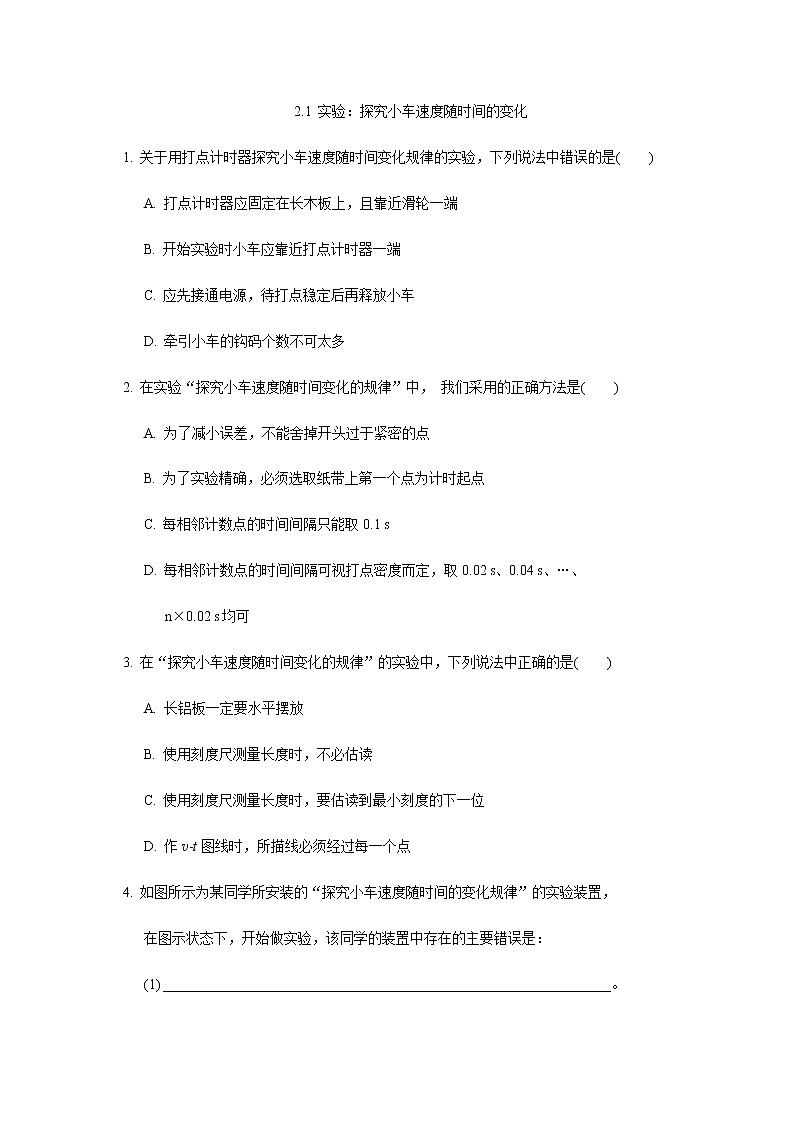

2.1 实验：探究小车速度随时间的变化

1. 关于用打点计时器探究小车速度随时间变化规律的实验，下列说法中错误的是(　　)

   A. 打点计时器应固定在长木板上，且靠近滑轮一端

   B. 开始实验时小车应靠近打点计时器一端

   C. 应先接通电源，待打点稳定后再释放小车

   D. 牵引小车的钩码个数不可太多

2. 在实验“探究小车速度随时间变化的规律”中， 我们采用的正确方法是(　　)

   A. 为了减小误差，不能舍掉开头过于紧密的点

   B. 为了实验精确，必须选取纸带上第一个点为计时起点

   C. 每相邻计数点的时间间隔只能取0.1 s

   D. 每相邻计数点的时间间隔可视打点密度而定，取0.02 s、0.04 s、…、

      n×0.02 s均可

3. 在“探究小车速度随时间变化的规律”的实验中，下列说法中正确的是(　　)

   A. 长铝板一定要水平摆放

   B. 使用刻度尺测量长度时，不必估读

   C. 使用刻度尺测量长度时，要估读到最小刻度的下一位

   D. 作v-t图线时，所描线必须经过每一个点

4. 如图所示为某同学所安装的“探究小车速度随时间的变化规律”的实验装置，

   在图示状态下，开始做实验，该同学的装置中存在的主要错误是：

   (1) ________________________________________________________________。

   (2) ________________________________________________________________。

   (3) ________________________________________________________________。

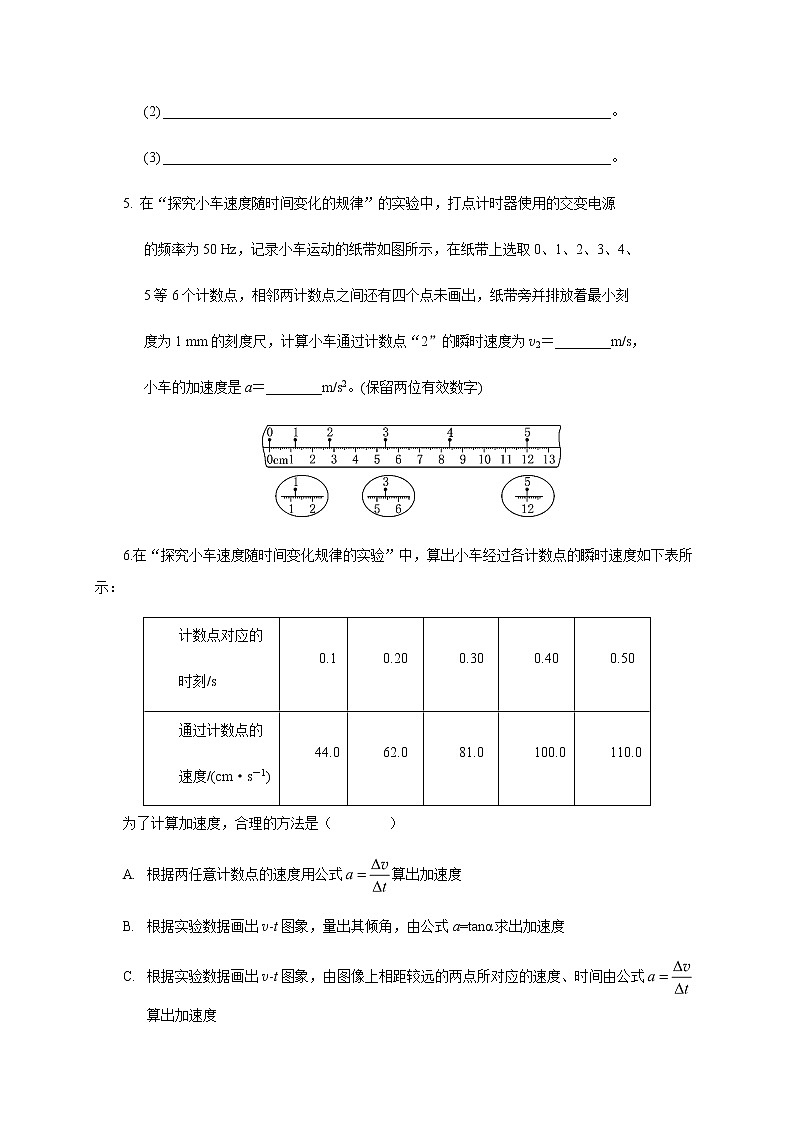

5. 在“探究小车速度随时间变化的规律”的实验中，打点计时器使用的交变电源

   的频率为50 Hz，记录小车运动的纸带如图所示，在纸带上选取0、1、2、3、4、

   5等6个计数点，相邻两计数点之间还有四个点未画出，纸带旁并排放着最小刻

   度为1 mm的刻度尺，计算小车通过计数点“2”的瞬时速度为v2＝________m/s，

   小车的加速度是a＝________m/s2。(保留两位有效数字)

6.在“探究小车速度随时间变化规律的实验”中，算出小车经过各计数点的瞬时速度如下表所示：

为了计算加速度，合理的方法是（        ）

1. 根据两任意计数点的速度用公式算出加速度
2. 根据实验数据画出v-t图象，量出其倾角，由公式a=tanα求出加速度
3. 根据实验数据画出v-t图象，由图像上相距较远的两点所对应的速度、时间由公式算出加速度
4. 依次算出通过连续两计数点间的加速度，算出平均值作为小车的加速度

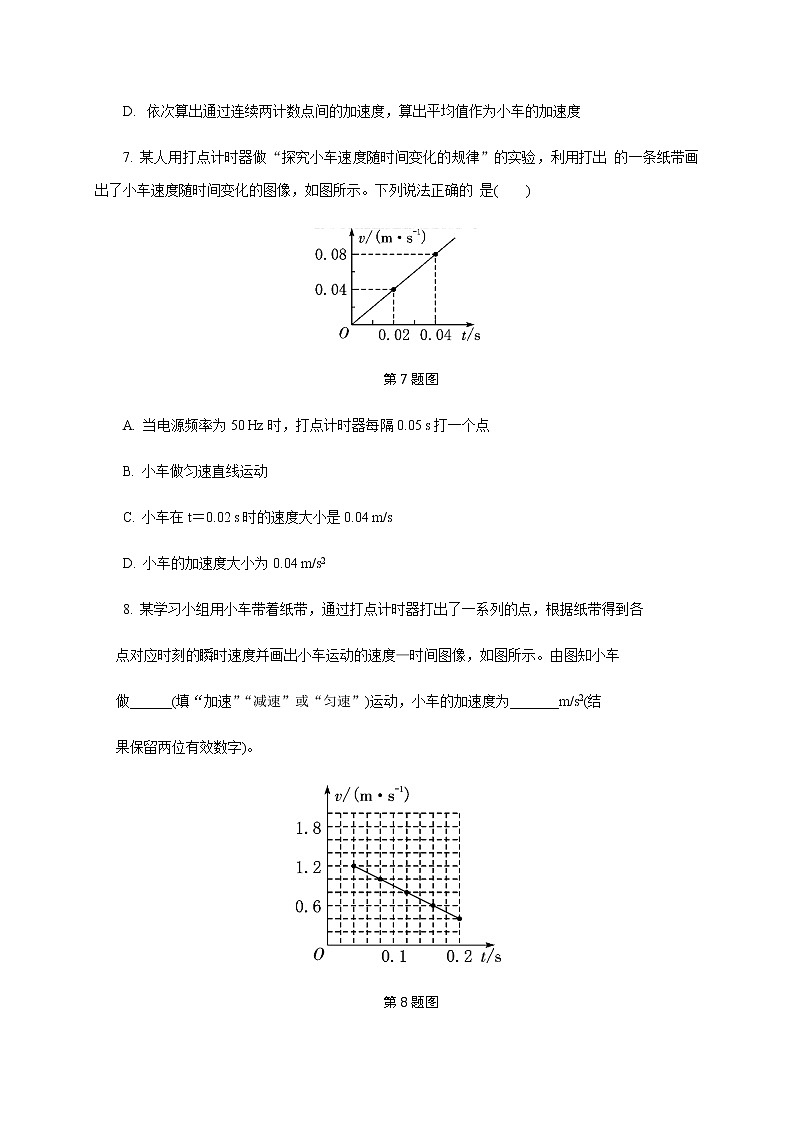

7. 某人用打点计时器做“探究小车速度随时间变化的规律”的实验，利用打出 的一条纸带画出了小车速度随时间变化的图像，如图所示。下列说法正确的 是(　　)

第7题图

A. 当电源频率为50 Hz时，打点计时器每隔0.05 s打一个点

B. 小车做匀速直线运动

C. 小车在t＝0.02 s时的速度大小是0.04 m/s

D. 小车的加速度大小为0.04 m/s2

8. 某学习小组用小车带着纸带，通过打点计时器打出了一系列的点，根据纸带得到各

   点对应时刻的瞬时速度并画出小车运动的速度—时间图像，如图所示。由图知小车

   做______(填“加速”“减速”或“匀速”)运动，小车的加速度为_______m/s2(结

   果保留两位有效数字)。

第8题图

9. 某同学在“探究小车速度随时间变化的规律”的实验中：使用频率为50 Hz的交

   变电源，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上确定出

   A、B、C、D、E 共五个计数点。测得计数点间的距离如图甲所示，每两个相邻

   的计数点之间还有四个点未画出来。

   (1) 试根据纸带上各个计数点间的距离，计算出打下B、C、D 三个点时小车的瞬时速度，则vB＝______ m/s，vC＝0.264 m/s，vD＝0.390 m/s。(结果保留三位有效数字)

   (2) 在图乙所示的坐标系中作出小车的 v-t 图线。

   (3) 根据图线求出a＝_______________________m/s2。(结果保留三位有效数字)

   (4) 将图线延长与纵轴相交，此交点纵坐标的物理意义是__________________

       _____________。

10. 光电计时器是一种常用的计时仪器，其结构如图甲所示，a，b分别是光电门的激光发射和接收装置，当有滑块从a、b间通过时，光电计时器就可以显示出物体的挡光时间．现在某滑块在斜面上滑行，先后通过光电门1和2，计时器显示的挡光时间分别为t1＝5×10－2 s，t2＝3×10－2 s，从光电门1到光电门2所经历的总时间Δt＝0.15 s，用分度值为1 mm的刻度尺测量小滑块的长度为d，示数如图乙所示．实验中可计算得出滑块的长度d为________cm，滑块通过光电门1的速度v1为______m/s，滑块通过光电门2的速度v2为______m/s，滑块的加速度大小为______m/s2.(结果保留两位小数)

11. 小华同学在做“用打点计时器测速度”的实验时，从打下的若干纸带中选出了如图1所示的一条纸带，已知打点计时器使用的电源频率为50Hz，每两个相邻计数点间有四个点没有画出，各计数点到0点的距离如纸带上所示．

（1）为了达到实验的目的，除了有打点计时器、纸带、小车、细绳、导线、低压交流电源、小木块、长木板外，还需要的仪器有__               _

A．刻度尺　　　B．铁架台　　　C．停表　　　D．天平

（2）图中两计数点的时间间隔为T=___s．

（3）根据纸带提供的信息，小华同学已经计算出了打下1、2、3、4、6这五个计数点时小车的速度，请你帮助他计算出打下计数点5时小车的速度v5=___m/s（结果保留3位有效数字），并填入表中．

（4）以速度v为纵轴、时间t为横轴在图2坐标纸上建立直角坐标系，根据表中的v、t数据，在坐标系中描点，并作出小车运动的v-t图象．

（5）根据v-t图象可知，小车运动的加速度大小为__         _m/s2（结果保留3位有效数字）．

12. 在“探究小车速度随时间变化的规律”的实验中，如图给出了从0点开始，每5个点取一个计数点的纸带，其中0、1、2、3、4、5、6都为计数点，测得：s1=2.81cm，s2=3.88cm，s3=4.76cm，s4=5.75cm，s5=6.75cm，s6=7.72cm。那么：

（1）计算打点计时器在打出点1、2、3、4、5时小车的速度，并填入表格中

（2）在平面直角坐标系中作出v-t图象。

（3）实验结论：小车做_____________________运动。

参考答案

1. A
2. D
3. C
4. (1)细线与木板不平行 (2)小车离打点计时器太远  (3)打点计时器接的是直流电源
5. 0.21   0.60
6. C
7. C
8. 减速   -5.0
9. (1)0.138             (2)
   (3)1.20-1.30均正确    (4)计时初的速度(或打A点时的速度)
10. 4.45   0.89   1.48   3.93
11. (1)A  (2)0.530   (3)        (4)0.420
12. （1）
    （2）
    （3）匀加速直线
