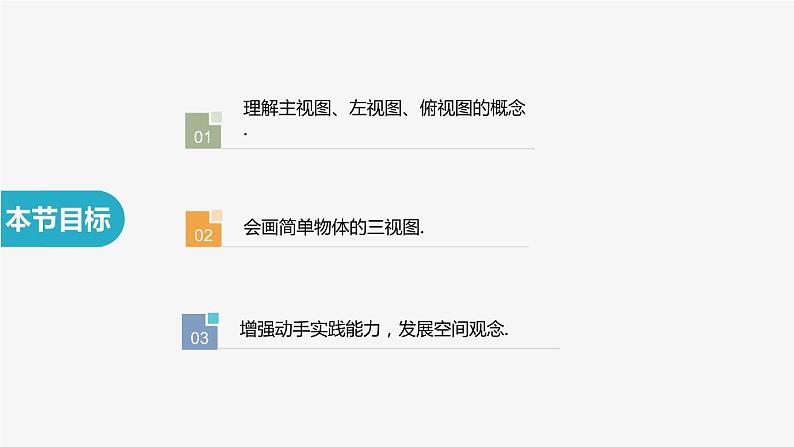

理解主视图、左视图、俯视图的概念.
会画简单物体的三视图.
增强动手实践能力，发展空间观念.

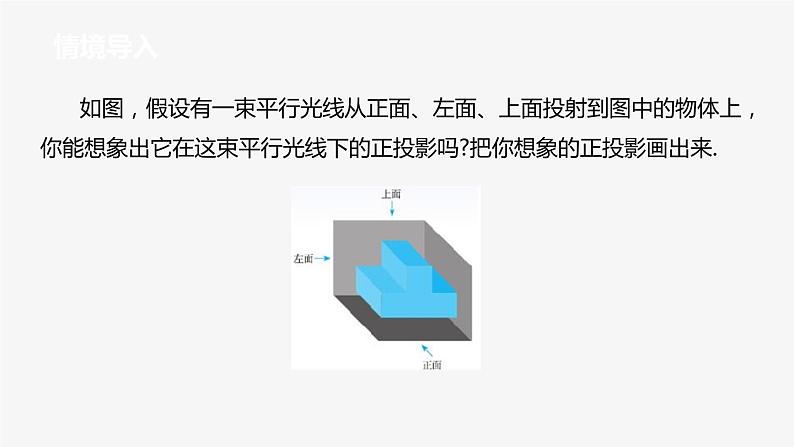

如图，假设有一束平行光线从正面、左面、上面投射到图中的物体上，你能想象出它在这束平行光线下的正投影吗?把你想象的正投影画出来.

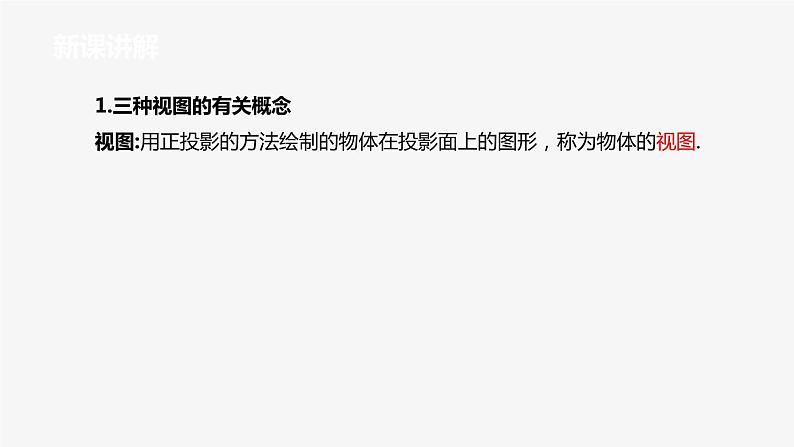

1.三种视图的有关概念视图:用正投影的方法绘制的物体在投影面上的图形，称为物体的视图.

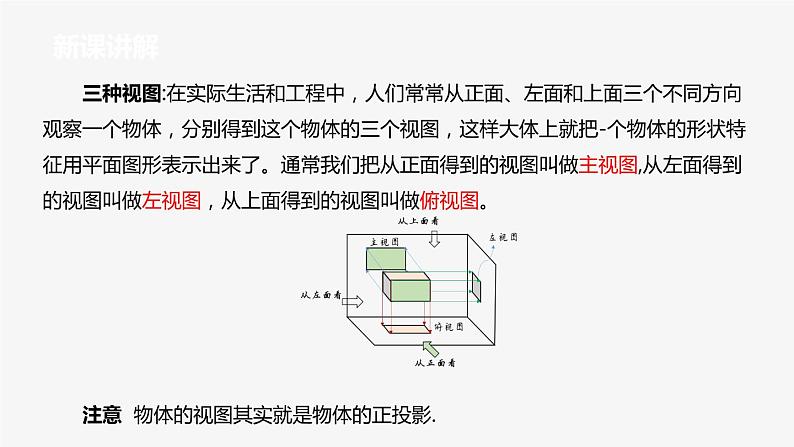

三种视图:在实际生活和工程中，人们常常从正面、左面和上面三个不同方向观察一个物体，分别得到这个物体的三个视图，这样大体上就把-个物体的形状特征用平面图形表示出来了。通常我们把从正面得到的视图叫做主视图,从左面得到的视图叫做左视图，从上面得到的视图叫做俯视图。注意 物体的视图其实就是物体的正投影.

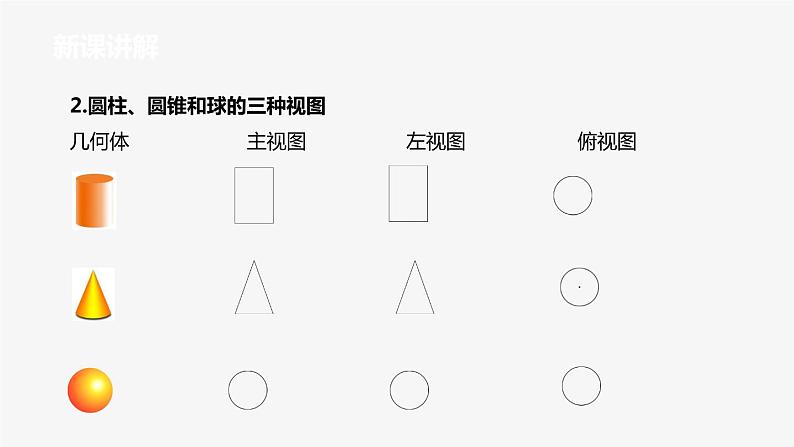

2.圆柱、圆锥和球的三种视图几何体 主视图 左视图 俯视图

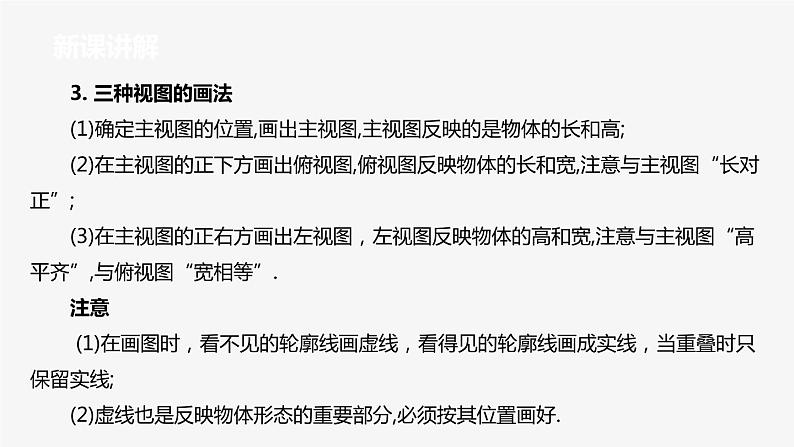

3. 三种视图的画法(1)确定主视图的位置,画出主视图,主视图反映的是物体的长和高;(2)在主视图的正下方画出俯视图,俯视图反映物体的长和宽,注意与主视图“长对正”;(3)在主视图的正右方画出左视图，左视图反映物体的高和宽,注意与主视图“高平齐”,与俯视图“宽相等”.注意 (1)在画图时，看不见的轮廓线画虚线，看得见的轮廓线画成实线，当重叠时只保留实线;(2)虚线也是反映物体形态的重要部分,必须按其位置画好.
1.基本几何体的三视图例1 下列几何体中同一个几何题的主视图与俯视图不同的是（ ）
下列几何体中，主视图和俯视图是矩形的是( )
2. 简单几何体的三视图例2 如图所示的几何体由5个大小相同的小立方体搭成的，它的俯视图是（ ）
方法总结解决由小正方体搭成的立体图形的三视图，关键是抓住从不同方向看的的小正方体的个数及放置规律.
如图所示的几何体的主视图正确的是 （ ）
3.画几何体的三视图例3 画出图中的几何体的三视图
方法总结画几何体的三种视图时,要仔细观察图形,从要看的方向将几何体压缩到平面上，使几何体在这一方向上没有厚度，同时要特别注意三种视图之间应遵循:主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等.
如图是一个蒙古包的照片，你认为它可以看成是那些几何体的组合？你能画出该蒙古包的三种视图吗？解：可以看成圆锥和圆柱体的组合.
1.如图的立体图形,从左面看到的是(　　)
2.下列四个立体图形中,主视图、左视图、俯视图都相同的是(　　)
3.如图是由几个相同的正方体搭成的一个几何体,从上面看到的平面图形是(　　)
4.如图所示的几何体的俯视图是(　　)
5.从图1的正方体上截去一个三棱锥,得到一个几何体,如图2.从正面看图2的几何体,得到的平面图形是(　　)
6.用线连接从正面看下列物品对应的平面图形.
7.观察几何体得到它的主视图、左视图和俯视图,请写在对应图的下面标出来.
(　　　)　　　　　　 (　　　)　　　　 (　　　)　
主视图: 从正面看的视图
左视图: 从左面看的视图
俯视图: 从上面看的视图
