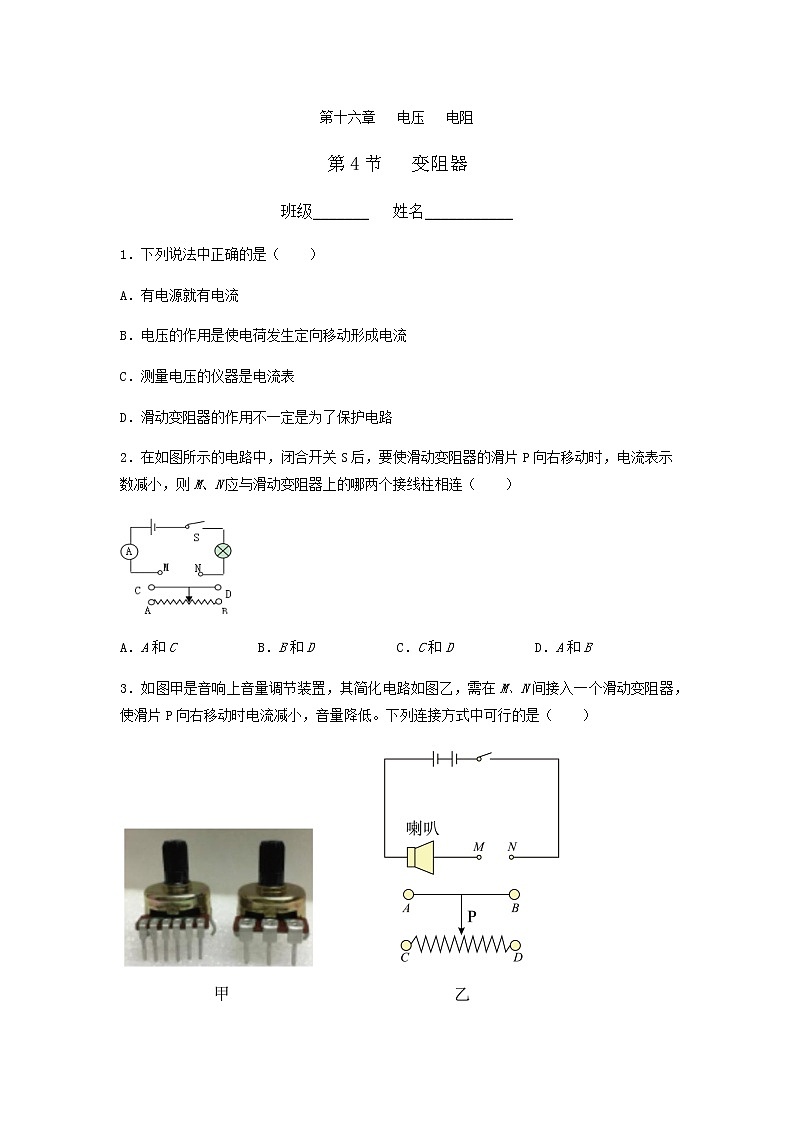

第十六章   电压   电阻

第4节   变阻器

班级_______   姓名___________

1．下列说法中正确的是（　　）

A．有电源就有电流

B．电压的作用是使电荷发生定向移动形成电流

C．测量电压的仪器是电流表

D．滑动变阻器的作用不一定是为了保护电路

2．在如图所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表示数减小，则M、N应与滑动变阻器上的哪两个接线柱相连（　　）

A．A和C B．B和D C．C和D D．A和B

3．如图甲是音响上音量调节装置，其简化电路如图乙，需在M、N间接入一个滑动变阻器，使滑片P向右移动时电流减小，音量降低。下列连接方式中可行的是（　　）

A．M接A，N接B                         B．M接C，N接D

C．M接A，N接D D．M接C，N接B

4．如图所示，当将滑动变阻器的滑片P向右移动时，可使滑动变阻器连入电路的电阻增大的接法是（　　）

A． B．

C． D．

5．在图所示电路中，用滑动变阻器调节灯的亮度。如果要求滑动变阻器的滑片向右移动时，灯泡的亮度变暗，则电路中、两个导线的端点应该连接滑动变阻器的（　　）

A．接线柱A、 B．接线柱A、

C．接线柱、 D．接线柱、

6．如图示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是（   ）

A．C和D B．B和D C．A和C D．B和A

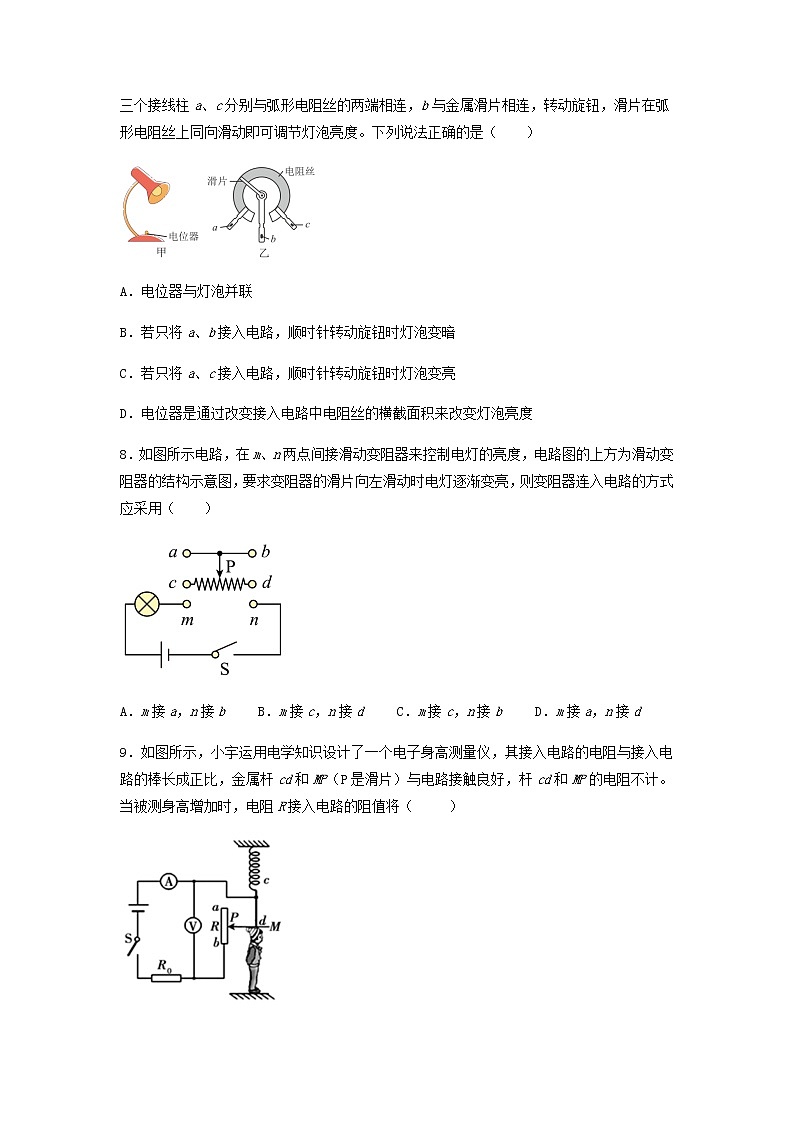

7．如图甲所示，这是可调亮度的台灯，用于调光的电位器结构图如图乙所示，a、b、c是三个接线柱a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。下列说法正确的是（　　）

A．电位器与灯泡并联

B．若只将a、b接入电路，顺时针转动旋钮时灯泡变暗

C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮

D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度

8．如图所示电路，在m、n两点间接滑动变阻器来控制电灯的亮度，电路图的上方为滑动变阻器的结构示意图，要求变阻器的滑片向左滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用（　　）

A．m接a，n接b B．m接c，n接d C．m接c，n接b D．m接a，n接d

9．如图所示，小宇运用电学知识设计了一个电子身高测量仪，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（P是滑片）与电路接触良好，杆cd和MP的电阻不计。当被测身高增加时，电阻R接入电路的阻值将（     ）

A．变大 B．变小

C．不变 D．无法确定

10．如图所示是滑动变阻器的结构示意图。当滑动变阻器中的滑片P向右滑动时，滑动变阻器接入电路中的电阻值变大的是（　　）

A．              B．
C．            D．

11．滑动变阻器的原理是通过改变连入电路中导线的______来改变电阻，从而改变电路中的______。如图所示是滑动变阻器的结构示意图，要使滑片P向右滑动时电阻变大，应接入的接线柱为______两个接线柱。

12．如图所示，M、N间接入如图所示的滑动变阻器。当M与C、N与A相连接时，滑片向右移动，接入电路的电阻将______（填“变大”“变小”或“不变”）。当M与B、N与A相连接时，滑片向右移动，接入电路的电阻将______（填“变大”“变小”或“不变”），这是因为将滑动变阻器当成______接在电路中。

13．如图所示的电阻箱的示数是 ___________Ω。

14．如图电阻箱的示数是___________Ω，该电阻箱可调节阻值范围是 ___________Ω。

15．电位器是电器设备中常用的电路元件，如图所示，已知接入电路的电阻越小，音量越强，在音响设备中电位器必须与扬声器_______（填“串”或“并”）联，若要实现沿顺时针旋转旋钮触片时，提高音量，必须将_______和_______（选填“A”、“B”或“C”）接入电路。

16．用滑动变阻器改变小灯泡的亮度。

（1）如图是铭牌上标有“20Ω   2A”字样的滑动变阻器，它的工作原理是通过改变________来改变电阻。“20Ω”指的是_____接线柱间的电阻值。

（2）现再给电源、小灯泡、开关各一个，导线若干，请在图中用笔画线代替导线连接电路，要求滑动变阻器的滑片向左移灯泡变暗。______

（3）闭合开关前，滑动变阻器阻值要调至最大，目的是_______如果还想知道电路中电流值的改变情况，需在电路中再_______联一个电流表并增加_____根导线。

（4）闭合开关后，小聪发现自己连接的电路在移动滑片P时灯泡忽亮忽灭，造成此现象的原因可能是_______。
