人教版九年级全册第十六章 电压 电阻第4节 变阻器练习

这是一份人教版九年级全册第十六章 电压 电阻第4节 变阻器练习，共4页。试卷主要包含了我国优秀青年科学家曹原研究发现，下列关于导体电阻的说法正确的是等内容，欢迎下载使用。

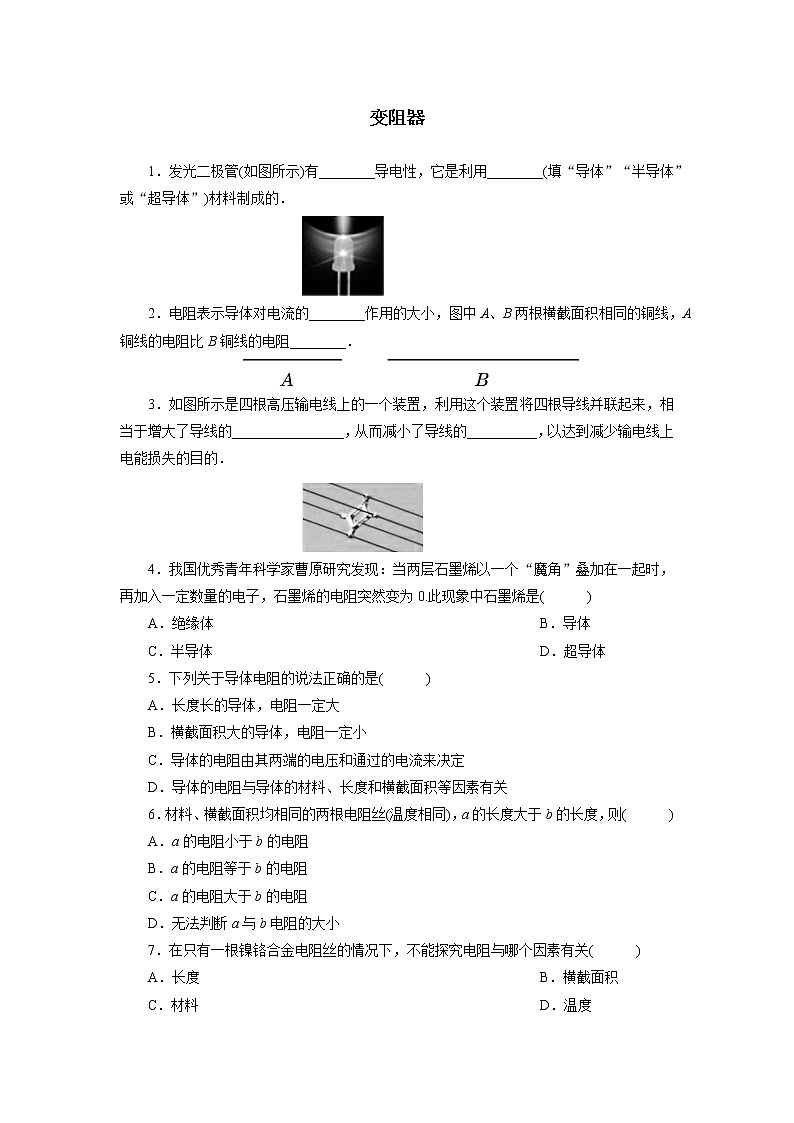

1．发光二极管(如图所示)有________导电性，它是利用________(填“导体”“半导体”或“超导体”)材料制成的．
2．电阻表示导体对电流的________作用的大小，图中A、B两根横截面积相同的铜线，A铜线的电阻比B铜线的电阻________．
3．如图所示是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的________________，从而减小了导线的__________，以达到减少输电线上电能损失的目的．

4．我国优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0.此现象中石墨烯是( )
A．绝缘体 B．导体
C．半导体 D．超导体
5．下列关于导体电阻的说法正确的是( )
A．长度长的导体，电阻一定大
B．横截面积大的导体，电阻一定小
C．导体的电阻由其两端的电压和通过的电流来决定
D．导体的电阻与导体的材料、长度和横截面积等因素有关
6．材料、横截面积均相同的两根电阻丝(温度相同)，a的长度大于b的长度，则( )
A．a的电阻小于b的电阻
B．a的电阻等于b的电阻
C．a的电阻大于b的电阻
D．无法判断a与b电阻的大小
7．在只有一根镍铬合金电阻丝的情况下，不能探究电阻与哪个因素有关( )
A．长度 B．横截面积
C．材料 D．温度

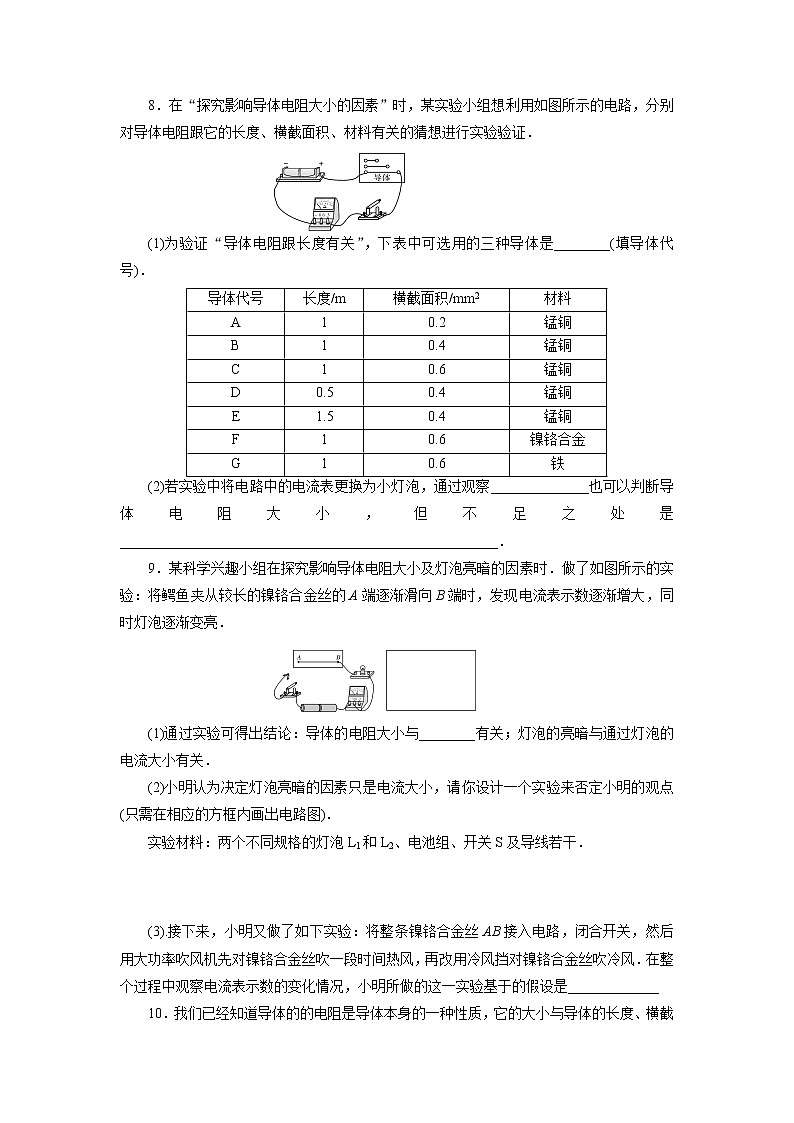

8．在“探究影响导体电阻大小的因素”时，某实验小组想利用如图所示的电路，分别对导体电阻跟它的长度、横截面积、材料有关的猜想进行实验验证．

(1)为验证“导体电阻跟长度有关”，下表中可选用的三种导体是________(填导体代号)．
(2)若实验中将电路中的电流表更换为小灯泡，通过观察______________也可以判断导体电阻大小，但不足之处是______________________________________________________．
9．某科学兴趣小组在探究影响导体电阻大小及灯泡亮暗的因素时．做了如图所示的实验：将鳄鱼夹从较长的镍铬合金丝的A端逐渐滑向B端时，发现电流表示数逐渐增大，同时灯泡逐渐变亮．

(1)通过实验可得出结论：导体的电阻大小与________有关；灯泡的亮暗与通过灯泡的电流大小有关．
(2)小明认为决定灯泡亮暗的因素只是电流大小，请你设计一个实验来否定小明的观点(只需在相应的方框内画出电路图)．
实验材料：两个不同规格的灯泡L1和L2、电池组、开关S及导线若干．
(3).接下来，小明又做了如下实验：将整条镍铬合金丝AB接入电路，闭合开关，然后用大功率吹风机先对镍铬合金丝吹一段时间热风，再改用冷风挡对镍铬合金丝吹冷风．在整个过程中观察电流表示数的变化情况，小明所做的这一实验基于的假设是_____________
10．我们已经知道导体的的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关．进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为R＝ρeq \f(L,S)，其中R、L、S分别表示导体的电阻、导体的长度和横截面积．而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率．材料电阻率的大小与什么有关？小红提出如下猜想：
猜想1：电阻率与材料的长度有关；
猜想2：电阻率与材料的横截面积有关；
猜想3：电阻率与材料的种类有关．
于是小红找来不同规格的导线进行测量，实验数据见下表：

(1)电阻率ρ在国际单位制中的单位是________________．
(2)分析比较实验序号1、2的数据，可以初步确定猜想1是__________(填“正确”或“错误”)的．
(3)分析比较实验序号__________的数据，可以初步确定猜想2是错误的．
(4)分析比较实验序号1、4、5的数据，可得到的初步结论是_________________________．

答案
1.A. 单向 半导体 2.A. 阻碍 小 3.A. 横截面积 电阻 4.A. D 5.A. D 6.A. C
7.B. C 8.B.(1)BDE (2)灯泡的亮度 不能较准确地反映电路中电流的变化
9.B.(1)导体长度 (2) (3)导体的电阻与温度有关

10.B.(1)Ω·m (2)错误 (3)1和3 (4)电阻率与材料的种类有关


导体代号
长度/m
横截面积/mm2
材料
A
1
0.2
锰铜
B
1
0.4
锰铜
C
1
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1
0.6
镍铬合金
G
1
0.6
铁
实验序号
材料
长度L/m
横截面
积S/m2
电阻R/Ω
电阻率ρ/(Ω·m)
1
铜
1.0
1.0×10－7
0.17
1.7×10－8
2
铜
2.0
1.0×10－7
0.34
1.7×10－8
3
铜
1.0
0.5×10－7
0.34
1.7×10－8
4
铁
1.0
1.0×10－7
1.0
1.0×10－7
5
镍铬合金
1.0
1.0×10－7
11.0
1.1×10－6
