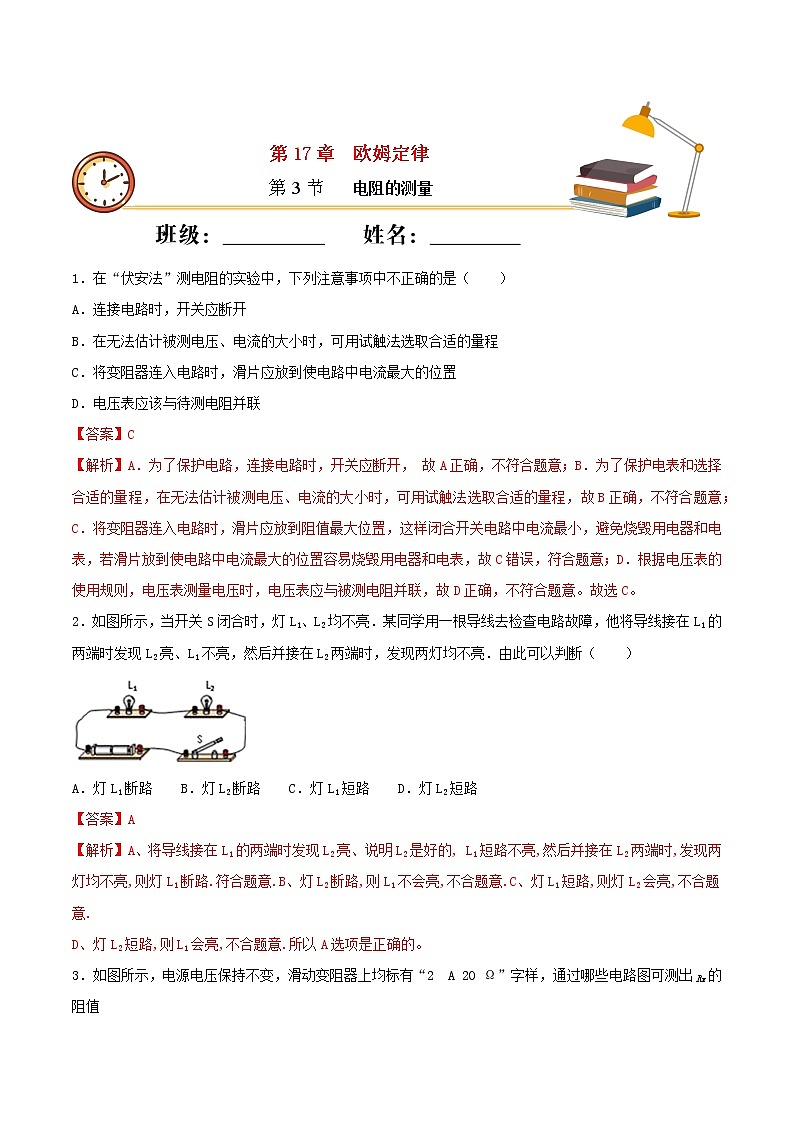

人教版九年级全册第3节 电阻的测量精品习题

1．在“伏安法”测电阻的实验中，下列注意事项中不正确的是（　　）

A．连接电路时，开关应断开

B．在无法估计被测电压、电流的大小时，可用试触法选取合适的量程

C．将变阻器连入电路时，滑片应放到使电路中电流最大的位置

D．电压表应该与待测电阻并联

【答案】C

【解析】A．为了保护电路，连接电路时，开关应断开， 故A正确，不符合题意；B．为了保护电表和选择合适的量程，在无法估计被测电压、电流的大小时，可用试触法选取合适的量程，故B正确，不符合题意；C．将变阻器连入电路时，滑片应放到阻值最大位置，这样闭合开关电路中电流最小，避免烧毁用电器和电表，若滑片放到使电路中电流最大的位置容易烧毁用电器和电表，故C错误，符合题意；D．根据电压表的使用规则，电压表测量电压时，电压表应与被测电阻并联，故D正确，不符合题意。故选C。

2．如图所示，当开关S闭合时，灯L1、L2均不亮．某同学用一根导线去检查电路故障，他将导线接在L1的两端时发现L2亮、L1不亮，然后并接在L2两端时，发现两灯均不亮．由此可以判断（　　）

A．灯L1断路    B．灯L2断路    C．灯L1短路    D．灯L2短路

【答案】A

【解析】A、将导线接在L1的两端时发现L2亮、说明L2是好的, L1短路不亮,然后并接在L2两端时,发现两灯均不亮,则灯L1断路.符合题意.B、灯L2断路,则L1不会亮,不合题意.C、灯L1短路,则灯L2会亮,不合题意.
D、灯L2短路,则L1会亮,不合题意.所以A选项是正确的。

3．如图所示，电源电压保持不变，滑动变阻器上均标有“2  A 20 Ω”字样，通过哪些电路图可测出Rx的阻值

A．甲、丙    B．乙、丙    C．甲、乙    D．甲、乙、丙

【答案】A

【解析】（1）由甲电路图可知，Rx和滑动变阻器串联，当滑片移到最左端时，电路为Rx的基本电路，用电流表测出电路中的电流I1，根据欧姆定律求出电源的电压U=I1Rx；当滑片移到最右端时，Rx和滑动变阻器串联，此时滑动变阻器的电阻为R=20Ω，由电阻的串联可知电路的总电阻R总=Rx+20Ω，用电压表测出此时电流中的电流I2，电源的电压为U=I2（Rx+20Ω）；因电源的电压不变，所以I1Rx=I2（Rx+20Ω），即Rx=

（2）由乙图可知，Rx和滑动变阻器并联在电源两端，电压表测Rx两端的电压，电流表测滑动变阻器支路的电流；滑动变阻器的滑片移动时，无法测出通过Rx的电流，所以此电路不能测Rx的阻值．（3）由丙图可知，电路为Rx的基本电路，当滑片移到最左侧时，电压表测Rx两端的电压，电流表测电路中电流，根据欧姆定律，即可求出Rx的阻值．故选A．

4．在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是

A．控制电源的电压，以免损坏电压表

B．改变电阻两端的电压和电路中的电流，实现多次测量

C．使电压表和电流表的读数更加准确

D．只能使电阻两端的电压升高，电阻中的电流变大

【答案】B

【解析】在“伏安法测电阻”的实验中，滑动变阻器作用一是保护电路，二是改变定值电阻两端的电压和电路中的电流，多次测量取平均值减小误差。答案选B。

5．某同学说：在用伏安法测量小灯泡电阻的实验中，连接电路时，需要注意以下几点，你认为其中不必要的是

A．向电路中连接开关时，应该先将开关断开

B．开关应该接在靠近电源正极的位置

C．电压表、电流表的量程选择要合适

D．向电路中连接滑动变阻器时，应该先将滑片位于变阻器阻值的最大处

【答案】B

【解析】A. 为保护电路，向电路中连接开关时，应该先将开关断开，说法正确，不符合题意；B. 开关在电路中的作用是控制电路的接通与断开，只要串联接在电路中即可，并不一定必须接在靠近电源正极的位置，B说法错误，符合题意；C. 连接电路时，电压表、电流表应选择合适的量程，说法正确，不符合题意；D. 向电路中连接滑动变阻器时，应该先将滑片位于变阻器阻值的最大处，说法正确，不符合题意；故选B.

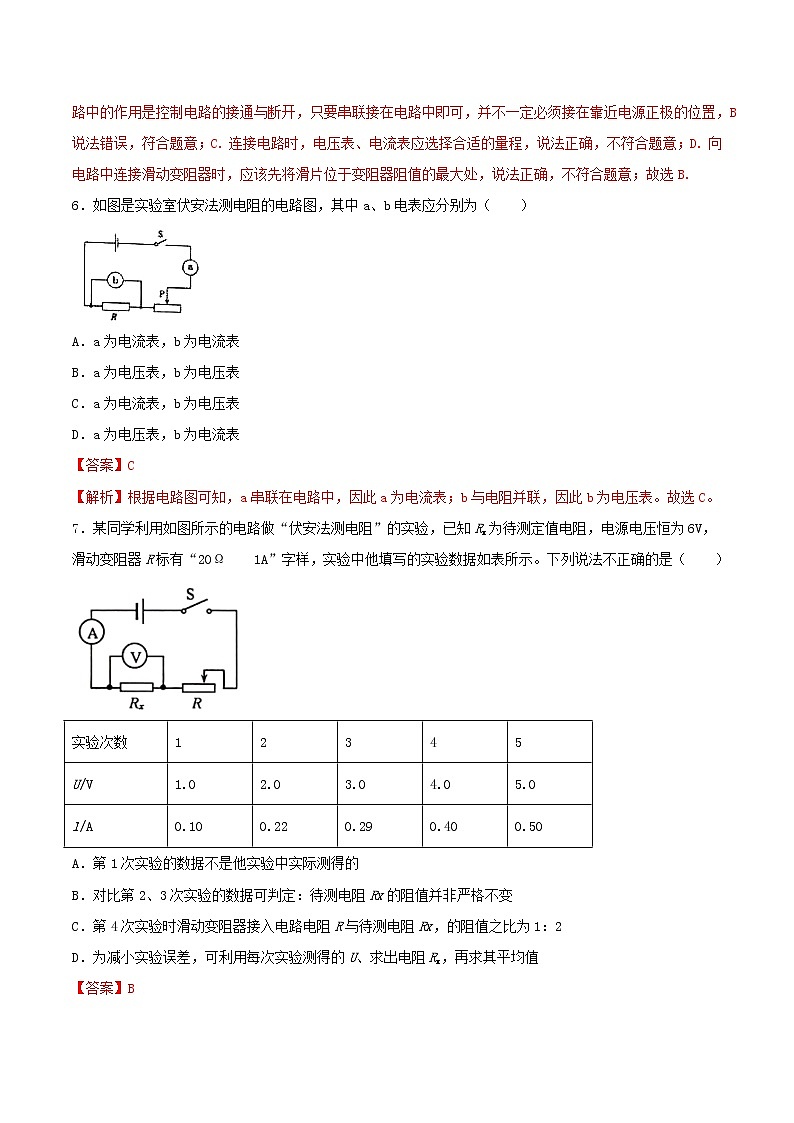

6．如图是实验室伏安法测电阻的电路图，其中a、b电表应分别为（　　）

A．a为电流表，b为电流表

B．a为电压表，b为电压表

C．a为电流表，b为电压表

D．a为电压表，b为电流表

【答案】C

【解析】根据电路图可知，a串联在电路中，因此a为电流表；b与电阻并联，因此b为电压表。故选C。

7．某同学利用如图所示的电路做“伏安法测电阻”的实验，已知Rx为待测定值电阻，电源电压恒为6V，滑动变阻器R标有“20Ω    1A”字样，实验中他填写的实验数据如表所示。下列说法不正确的是（　　）

A．第1次实验的数据不是他实验中实际测得的

B．对比第2、3次实验的数据可判定：待测电阻Rx的阻值并非严格不变

C．第4次实验时滑动变阻器接入电路电阻R与待测电阻Rx，的阻值之比为1：2

D．为减小实验误差，可利用每次实验测得的U、求出电阻Rx，再求其平均值

【答案】B

【解析】A．根据串联电路的分压原理，滑动变阻器两端的电压等5V，通过滑动变阻器的电流为0.1A，则滑动变阻器的阻值为，大于滑动变阻器的最大阻值，所以第一组数据不是测出来的，故A正确；B．根据第2组数据得出未知电阻阻值为，根据第3组数据得出未知电阻阻值为，由于存在一定误差，所以两次测得的值相差不大，故未知电阻为定值电阻，故B不正确；C．根据第3组数据得出未知电阻阻值为，此时滑动变阻器两端电压为2V，通过滑动变阻器的电流为0.4A，则滑动变阻器的阻值为，则R：Rx=5：10=1：2，故C正确；D．为减小实验误差，可以采用多次测量求平均值的方法，故D正确。故B符合题意为答案。

8．如图所示，是小明测量未知电阻Rx的实验电路，电源电压不变，其中R0为阻值已知的定值电阻．当闭合开关S1和S2时，电流表的示数为I1；当只闭合开关S1时，电流表的示数为I2．则下列四个选项中，Rx的表达式正确的是

A． B．

C． D．

【答案】D

【解析】由电路图可知,当只闭合开关S1时,电路为R0的简单电路,电流表测电路中的电流,则I0=I2；当闭合开关S1和S2时,R0与Rx并联,电流表测干路电流,即I=I1，因并联电路中各支路独立工作、互不影响，所以,通过R0的电流不变，因并联电路中干路电流等于各支路电流之和，所以,通过Rx的电流：Ix=I−I0=I1−I2，因并联电路中各支路两端的电压相等，所以,由I=可得，电源的电压：U=IxRx=I0R0,即(I1−I2)Rx=I2R0，解得：Rx=．故选D．

9．如图是李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是

A．闭合开关前，应将滑动变阻器的滑片滑到最左端

B．实验过程中两电表都有可能需要换接较小的量程

C．所测小灯泡的电阻可能随电压表的示数的不同而不同

D．在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮

【答案】D

【解析】A．闭合开关前，滑片应移到最大阻值处，即最左端，选项A正确；B．两电表量程选择过大，读数误差较大，应更换电表的小量程，选项B正确；C．移动滑动变阻器的滑片，灯泡两端的电压会随之改变，灯泡温度发生变化，灯泡电阻受温度影响而变化，选项C说法正确；D．在如图位置闭合开关后，向左移动滑动变阻器的滑片，滑动变阻器接入电路的阻值变大，电路电流变小，灯泡变暗，故选项D错误．

10．在测电阻的实验中，小明把电压表与滑动变阻器并联，如图所示，在调节滑动变阻器的过程中，记录了两组实验数据，当电压表示数为3V时，电流表的示数为0.3A；当电压表示数为5V时，电流表的示数为0.2A．则电阻RX的电阻为（　　）

A．10Ω B．20Ω C．25Ω D．16Ω

【答案】B

【解析】由题意知U电=U1+I1Rx，U电=U2+I2Rx，代入数据得U电=3V+0.3A×Rx，U电=5V +0.2A×Rx，解得Rx=20 Ω。
