初中物理人教版九年级全册第十七章 欧姆定律第2节 欧姆定律优秀练习题

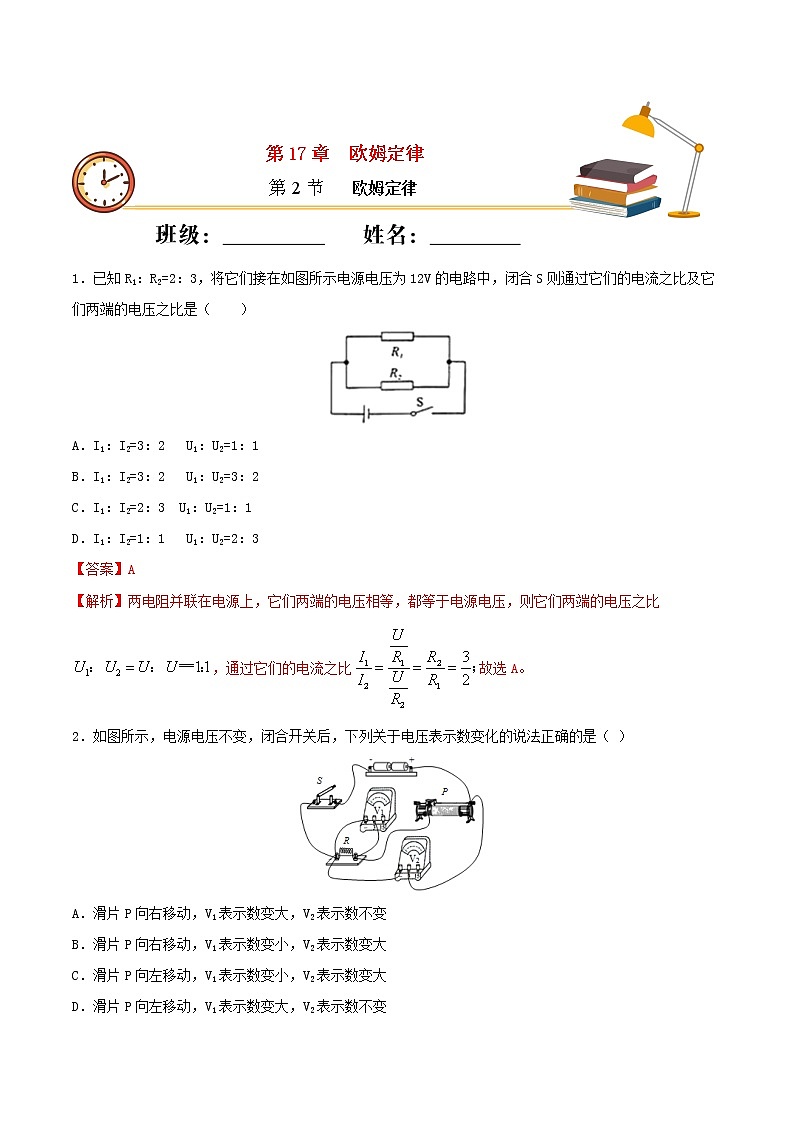

1．已知R1：R2=2：3，将它们接在如图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（　　）

A．I1：I2=3：2   U1：U2=1：1

B．I1：I2=3：2   U1：U2=3：2

C．I1：I2=2：3  U1：U2=1：1

D．I1：I2=1：1   U1：U2=2：3

【答案】A

【解析】两电阻并联在电源上，它们两端的电压相等，都等于电源电压，则它们两端的电压之比，通过它们的电流之比故选A。

2．如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是（ ）

A．滑片P向右移动，V1表示数变大，V2表示数不变

B．滑片P向右移动，V1表示数变小，V2表示数变大

C．滑片P向左移动，V1表示数变小，V2表示数变大

D．滑片P向左移动，V1表示数变大，V2表示数不变

【答案】D

【解析】BC．由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测R两端的电压，电压表V2测电源的电压，因电源电压不变，所以，滑片移动时，电压表V2的示数不变，故BC错误；A．当滑片P向右移动时，接入电路中电阻变大，电路中的总电阻变大，由I=可知，电路中的电路变小，由U=IR可知，R两端的电压变小，即电压表V1的示数变小，故错误;D．同理可知，滑片P向左移动，接入电路中电阻变小，电路中的电路变大，R两端的电压变大，电压表V1的示数变大，故正确．故选D。

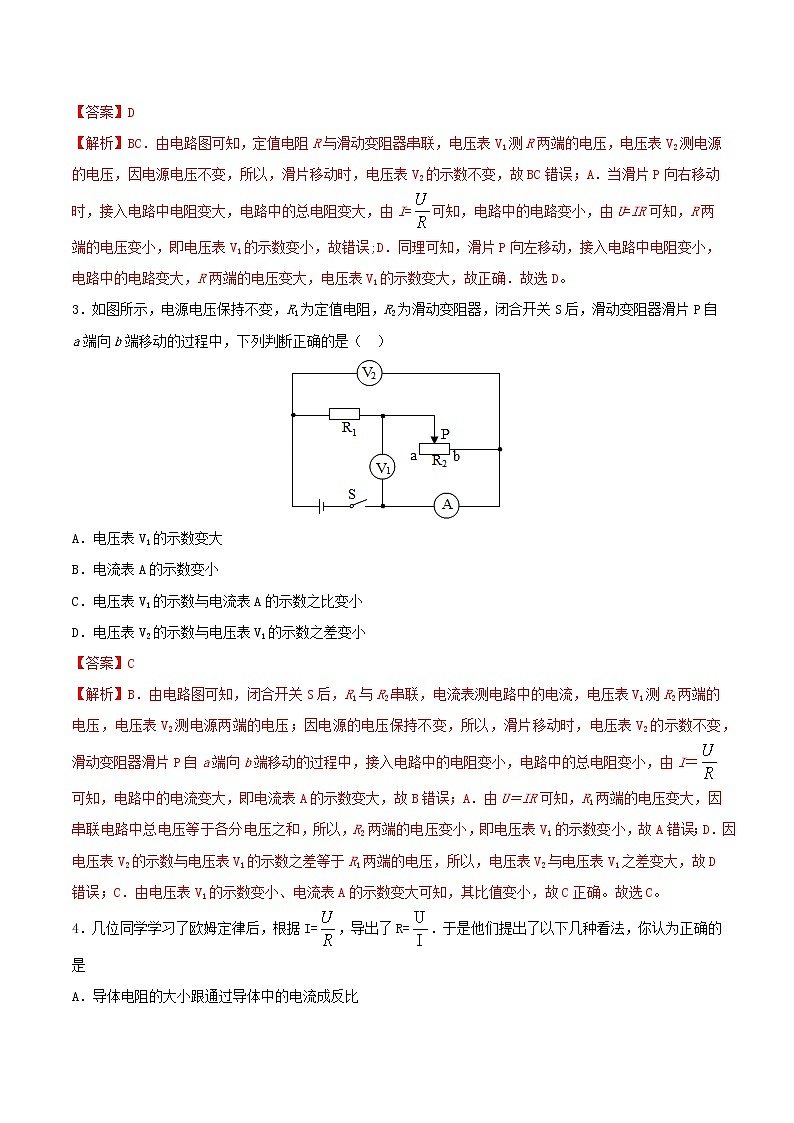

3．如图所示，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P自a端向b端移动的过程中，下列判断正确的是（  ）

A．电压表V1的示数变大

B．电流表A的示数变小

C．电压表V1的示数与电流表A的示数之比变小

D．电压表V2的示数与电压表V1的示数之差变小

【答案】C

【解析】B．由电路图可知，闭合开关S后，R1与R2串联，电流表测电路中的电流，电压表V1测R2两端的电压，电压表V2测电源两端的电压；因电源的电压保持不变，所以，滑片移动时，电压表V2的示数不变，滑动变阻器滑片P自a端向b端移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表A的示数变大，故B错误；A．由U＝IR可知，R1两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即电压表V1的示数变小，故A错误；D．因电压表V2的示数与电压表V1的示数之差等于R1两端的电压，所以，电压表V2与电压表V1之差变大，故D错误；C．由电压表V1的示数变小、电流表A的示数变大可知，其比值变小，故C正确。故选C。

4．几位同学学习了欧姆定律后，根据I=，导出了R=．于是他们提出了以下几种看法，你认为正确的是

A．导体电阻的大小跟通过导体中的电流成反比

B．导体电阻的大小跟加在导体两端的电压成正比

C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关

D．导体两端不加电压时，导体的电阻为零

【答案】C

【解析】导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．所以A，B，D错误，C正确．故选C．

5．右图是电阻甲和乙的图像，小明对图像信息做出的判断，正确的是 （   ）

A．当甲两端电压为0.5V时，通过它的电流为0.3A

B．当乙两端电压为2.5V时，其电阻值为10Ω

C．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V

D．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A

【答案】C

【解析】A． 由I-U图象可知，A.当甲两端电压为0.5V时，通过它的电流为0.1A，故A错误．B． 当乙两端电压为2.5V时，通过乙的电流为0.5A，所以此时乙的阻值为。故B错误．C． 将甲和乙串联，若电流为0.3A，则它们两端的电压：U=U甲+U乙=1.5V+0.5V=2 V，故C正确为答案．D．将甲和乙并联，若电压为1V，则它们的干路电流：I =I甲+I乙=0.2A+0.4A=0.6A，故D错误．

6．如图甲是某生产流水线上的产品输送及计数装置示意图。其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）。水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住。若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示。已知计数器电路中电源两极间的电压恒为6V，保护电阻R2的阻值为400Ω。则（　　）

A．有光照射时光敏电阻R1的阻值为800Ω

B．有光照射和无光照射时保护电阻R2两端的电压之比为1∶2

C．有光照射和无光照射时光敏电阻的阻值之比为1∶2

D．每lh通过S与R1之间的产品个数为6000个

【答案】D

【解析】A．由甲图可知，R1、R2串联，由光敏电阻有光照射时阻值较小可知，当有光照射时，R1的阻值变小，电路的总电阻变小；根据I＝可知，电路中的电流变大；根据U＝IR可知，R2两端的电压变大；根据串联电路总电压等于各分电压之和可知，R1两端的电压变小，即R1两端的电压较低，由图象知R1的电压U1＝2V，则U2＝U﹣U1＝6V﹣2V＝4V，电路中的电流I＝＝0.01A，光敏电阻的阻值R1＝＝200Ω，故A错误；BC．R1无激光照时，由图象可得U1′＝4V，U2′＝U﹣U1′＝6V﹣4V＝2V

所以，有光照射和无光照射时保护电阻R2两端的电压之比U2∶U2′＝4V∶2V＝2∶1，I′＝＝0.005A，此时电阻R1的阻值R1′＝＝800Ω，所以，光照射和无光照射时光敏电阻的阻值之比R1∶R1′＝200Ω∶800Ω＝1∶4，故BC错误；D．由图象可知：每经过0.6s，就有一个产品通过计数装置n＝＝6000个，故D正确。故选D。

7．在图所示的电路中，W为一个稳压管，其作用是确保C、D之间的电压UCD不变，只要流过稳压管W的电流在5mA和25mA之间，UCD将稳定为15V。R2为一可变电阻，它的最小值为1000Ω，最大值为无穷大（即断路）。设电源电压U为25V，则当R2变化时，为了确保UCD为15V，则R1阻值范围应为（　　）

A．2500Ω～2000Ω  B．400Ω～500Ω

C．250Ω～400Ω  D．500Ω～2000Ω

【答案】B

【解析】根据题意可知：电源电压U＝25V，R2两端电压U2＝15V，所以R1两端的电压U1＝U﹣U2＝25V﹣15V＝10V；当R2最小时，流过稳压管的电流最小为5mA，则电阻R1的电流最大，根据欧姆定律，有I＝5mA+＝5mA+15mA＝20mA；R1＝＝500Ω；当R2最大时，R2无穷大，即断路，流过稳压管的电流最大为25mA，因为此时稳压管与R1串联，所以流过R1的电流也是25mA，根据欧姆定律，有＝400Ω；故R1阻值范围应为400Ω＜R1＜500Ω；故选B。

8．如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（　　）

A．电压表V示数变小，电流表示数变小

B．电压表V示数变小，电流表示数变大

C．电压表V示数变大，电流表示数变小

D．电压表V示数变大，电流表示数变大

【答案】C

【解析】由图可知，电阻R1和滑动变阻器R2串联，电流表测量电路中的电流，电压表测量滑动变阻器R2两端的电压，当滑动变阻器的滑片P向右端滑动时，滑动变阻器连入电路的电阻变大，电路的总电阻变大，由可知通过电路的电流变小，即电流表的示数变小，根据公式，电阻R1阻值不变，电流变小，所以R1电压变小，因为电源电压不变，再根据串联电路电压规律可知变阻器两端的电压变大，即电压表的示数变大。故选C。

9．小明同学设计的调节电动机转速的简化电路图如图所示，若电池的电压保持不变，调速电阻的最大阻值为定值，闭合开关S。则下列说法正确的是（  ）

A．当调速电阻的滑片P滑到最左端时车速最大，电流最大

B．当调速电阻的滑片P滑到最左端时车速最小，电流最小

C．当调速电阻的滑片P滑到最右端时车速最小，电流最大

D．当调速电阻的滑片P滑到最右端时车速最大，电流最小

【答案】A

【解析】由图得，电动机与调速电阻串联。AB．调速电阻移到最左端接入电阻为0，电动机分到电压最大，电路电流最大车速最大，故A正确，B错误；CD．调速电阻移到最左端接入电阻最大，电路电流最小，电动机分到电压最小，车速最小，故CD均错误。故选A。

10．如图所示，保持电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是（    ）

A．在甲图中，电压表V示数不变，电流表A1、A2示数均变大

B．在甲图中，电流表A1示数变小，电压表V、电流表A2示数均不变

C．在乙图中，电压表V1示数不变，电流表A、电压表V2示数均变小

D．在乙图中，电压表V2示数变大，电流表A示数变小，电压表V1示数不变

【答案】D

【解析】AB．甲图中，变阻器R1与定值电阻R2并联，电压表测电源电压，A1测通过变阻器R1的电流，A2测并联电路的总电流；因电源电压不变，则滑片移动时电压表V示数不变；将滑动变阻器的滑片P从中点向左移动，变阻器连入电路的电阻变大，由I=可知通过变阻器的电流变小，即A1示数变小；因并联电路各支路互不影响，则通过定值电阻R2的电流不变，根据并联电路电流的规律可知总电流变小，即A2示数变小，故AB错误；CD．乙图中，变阻器R1与定值电阻R2串联，V1测电源电压，V2测变阻器R1两端的电压，电流表A测电路中的电流；因电源电压不变，则滑片移动时电压表V1示数不变；将滑动变阻器的滑片P从中点向左移动，变阻器连入电路的电阻变大，由电阻的串联可知电路的总电阻变大，由I=可知，电路中的电流变小，即电流表A示数变小；电路中的电流变小，根据U=IR可知，定值电阻R2两端的电压变小，由串联电路电压的规律可知，变阻器R1的电压变大，即V2示数变大，故C错误，D正确。故选D。

11．图所示的电路，电源电压为6V，灯泡L1和L2分别标有“6V 6W”和“6V 3W”字样．如果将S1、S2、S3分别换成电流表、电压表、电流表，则电压表的示数为____ V；如果将Sl、S2、S3分别换成电压表、电流表、电压表，则电流表的示数为____ A。

【答案】6    0.33

【解析】S1、S2、S3分别换成电流表、电压表、电流表的等效电路图如图甲所示，两灯泡并联在电路中，并联电路各并联支路两端电压相等，所以电压表的示数为6V。Sl、S2、S3分别换成电压表、电流表、电压表等效电路图如图乙所示，灯泡阻值R1==6Ω，R2==12Ω，两灯泡串联在电路中，电路电流I=≈0.33A。

12．如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化关系如图乙所示，则R1的阻值是_____Ω，电源电压是_____V。

【答案】20    18

【解析】由甲图知，定值电阻和滑动变阻器串联，电流表测量电路电流，电压表测量滑动变阻器两端电压；由图乙知，当滑动变阻器接入电路电阻最大时，两端电压最大，为14V；此时电路电流最小，为0.2A，滑动变阻器的最大阻值R2==70Ω，当滑片在B端时，根据题意和图象可得0.2A=①，

当滑片在A端时，变阻器连入阻值为0，由图象知，此时电压表示数为0，电路中电流最大为0.9A，0.9A=②，U=18V，R1=20Ω。
