《第17章欧姆定律》单元重点题型精选
一．选择题（共16小题）
1．从欧姆定律可导出R＝，下列说法正确的是（ ）
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
解：
电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，
所以，当电压为0时、电流增大2倍时或电压增大2倍时，电阻的阻值不变，故ABC错误，D正确。
故选：D。
2．如图是自动测量油箱的油量装置图。其中R′是定值电阻，R是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是（ ）
A．油量表是电压表改装而成的
B．R和R′是并联的
C．油位越高，通过R的电流越大
D．油位越低，R两端的电压越小
解：A．图中油量表串联在电路中，是由电流表改装而成的，故A错误。
B．由电路图可知，R和R′依次串联，电流只有一条路径，则两电阻是串联的，故B错误；
C．油位越高，浮标上移，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即通过R的电流越大，故C正确；
D．油位越低，浮标下移，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，由U＝IR可知，R′两端的电压变小，因串联电路中总电压等于各分电压之和，所以R两端的电压越大，故D错误。
故选：C。
3．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯。当有害尾气浓度β增大时（ ）
A．电压表的示数增大，指示灯亮度增大
B．电压表的示数减小，指示灯亮度增大
C．电压表的示数减小，指示灯亮度减小
D．电压表的示数增大，指示灯亮度减小
解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，
由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，
由I＝可知，电路中的电流变大，
由U＝IR可知，灯泡L两端的电压变大，故指示灯亮度增大；故CD错误；
因串联电路中总电压等于各分电压之和，
所以，气敏电阻R两端的电压变小，即电压表的示数变小；故A错误，B正确。
故选：B。

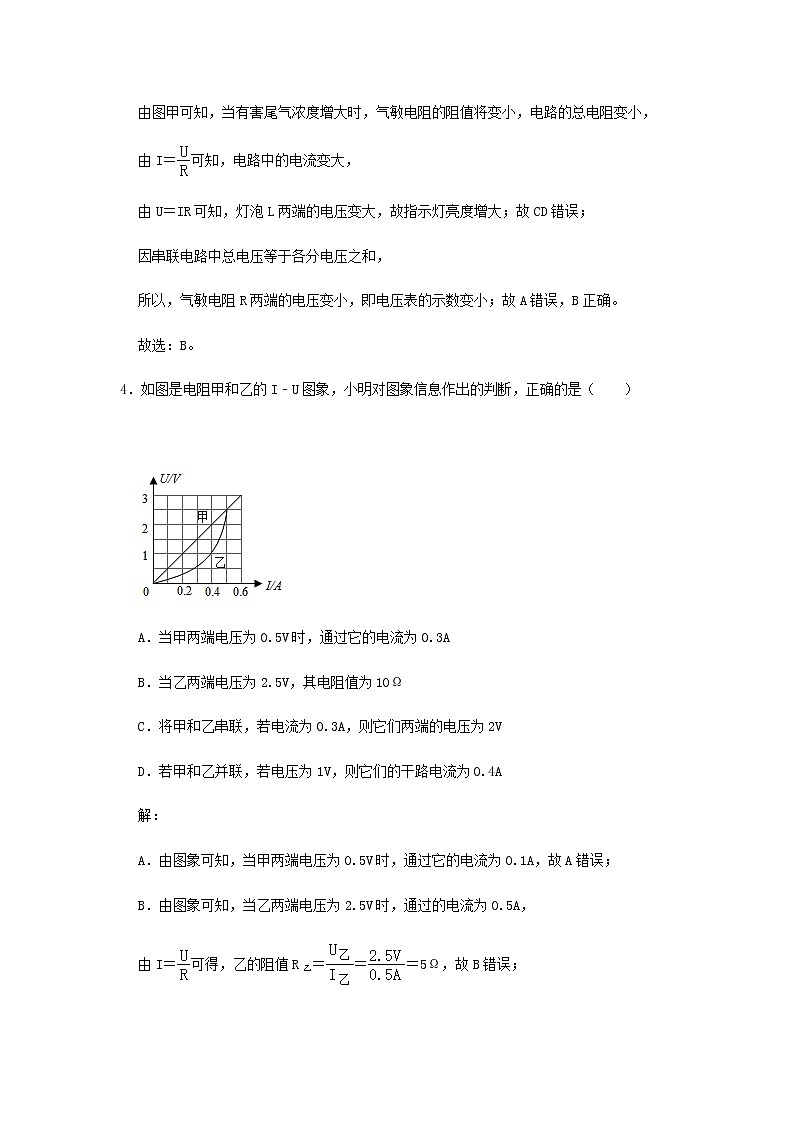

4．如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（ ）
A．当甲两端电压为0.5V时，通过它的电流为0.3A
B．当乙两端电压为2.5V，其电阻值为10Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
D．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
解：
A．由图象可知，当甲两端电压为0.5V时，通过它的电流为0.1A，故A错误；
B．由图象可知，当乙两端电压为2.5V时，通过的电流为0.5A，
由I＝可得，乙的阻值R乙＝＝＝5Ω，故B错误；
C．将甲和乙串联，若电流为0.3A，则通过两电阻的电流均为0.3A，
由图象可知此时U甲′＝1.5V、U乙′＝0.5V，
由串联电路中总电压等于各分电压之和可知，它们两端的电压：
U＝U甲′+U乙′＝1.5V+0.5V＝2V，故C正确；
D．若甲和乙并联，若电压为1V，则它们两端的电压均为1V，
由图象可知此时I甲′＝0.2A、I乙′＝0.4A，
由并联电路中干路电流等于各支路电流之和可知，干路电流：
I＝I甲′+I乙′＝0.2A+0.4A＝0.6A，故D错误。
故选：C。
5．如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是（ ）
A．电阻乙为定值电阻
B．当电阻甲两端电压为2V时，R甲＝0.4Ω
C．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω
D．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A
解：A、由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，故A不正确；
B、由图象可知，当甲两端电压为2V时，通过甲的电流为0.4A，则R甲＝＝＝5Ω；故B不正确；
C、甲、乙串联在电路中，当电路电流为0.2A时，通过甲、乙的电流均为0.2A，由图象可知，U甲＝1V，U乙＝2V，
据串联电路中总电压等于各分电压之和，故此时电源的电压：U＝U甲+U乙＝1V+2V＝3V，故总电阻是：R总＝＝＝15Ω，故C正确；
D、甲、乙并联在2V电源时，根据并联电路的电压特点可知两灯泡两端的电压为2V，由图象可知，I甲＝0.4A，I乙＝0.2A，
因为并联电路中干路电流等于各支路电流之和，所以干路电流I＝I甲+I乙＝0.4A+0.2A＝0.6A，故D错误；
故选：C。
6．如图所示的电器中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲：U乙＝5：3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲：I乙是（ ）
A．2：5 B．3：5 C．2：3 D．5：2
解：
（1）当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲电压表测电源的电压，乙电压表测R2两端的电压，
已知U甲：U乙＝5：3，
因串联电路中总电压等于各分电压之和，
所以，R1、R2两端的电压之比：
＝＝＝，
因串联电路中各处的电流相等，
所以，由I＝可得，两电阻的阻值之比：
＝＝＝；
（2）当开关S断开，甲、乙两表为电流表时，两电阻并联，电流表甲测通过R2支路的电流，电流表乙测干路电流，
因并联电路中各支路两端的电压相等，
所以，R1、R2两支路的电流之比：
＝＝＝，
因并联电路中干路电流等于各支路电流之和，
所以，两表示数之比：
＝＝＝。
故选：A。
7．如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（ ）
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数变小，电压表的示数不变
D．电流表的示数变小，电压表的示数变小
解：∵电压表测电源的电压且电源的电压不变，
∴电压表的示数不变；
当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，
∵I＝，R1两端的电压不变；
∴R2支路的电流变小，R1支路的电流不变，
∵并联电路中干路电流等于各支路电流之和可知，
∴干路电流变小，即电流表的示数变小。
故选：C。
8．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（ ）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，通过L1的电流变小
D．当开关S2断开时，电流表A2的示数变小
解：A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；
B、A1、L2在同一支路上，所以A1是测L2电流，故B错误；
C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；
D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确。
故选：D。
9．如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是（ ）
A．滑片P向右移动，V1表示数变大，V2表示数不变
B．滑片P向右移动，V1表示数变小，V2表示数变大
C．滑片P向左移动，V1表示数变小，V2表示数变大
D．滑片P向左移动，V1表示数变大，V2表示数不变
解：由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测R两端的电压，电压表V2测电源的电压，
因电源电压不变，
所以，滑片移动时，电压表V2的示数不变，故BC错误；
当滑片P向右移动时，接入电路中电阻变大，电路中的总电阻变大，
由I＝可知，电路中的电流变小，
由U＝IR可知，R两端的电压变小，即电压表V1的示数变小，故A错误；
同理可知，滑片P向左移动，接入电路中电阻变小，电路中的电流变大，R两端的电压变大，电压表V1的示数变大，故D正确。
故选：D。
10．在图的电路中，电源电压保持不变，R为定值电阻。闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（ ）
A．变大 B．变小
C．不变 D．先变小后变大
解：由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，
设滑片移动前后电路中的电流分别为I1、I2，则△I＝I2﹣I1，
由I＝可得，电压表的示数分别为：
U1＝I1R，U2＝I2R，
电压表示数的变化量：
△U＝U2﹣U1＝I2R﹣I1R＝（I2﹣I1）R＝△IR，
即＝R，
所以，不变。
故选：C。
11．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A1示数变小，电压表V示数变小
B．电流表A2示数变大，电压表V示数变大
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值不变
解：由图知，滑动变阻器R2与电阻R1并联，电流表A1测量电阻R1的电流，电流表A2测量电路总电流，电压表测电源的电压；
A、并联电路各支路两端的电压等于电源电压，当滑动变阻器滑片P向右移动时，其电阻变大，但电压表的示数不变；由于定值电阻的阻值和两端电压不变，所以A1的示数不变，A错误；
B、滑片向右滑动，变阻器的阻值变大，这条支路的电流变小，通过定值电阻的电流不变，则通过干路中的电流变小，B错误；
C、电压表与电流表A1的比值是定值电阻的阻值，其阻值不变，所以电压表与A1的示数比值不变，C正确；
D、电压表的示数不变，由B分析知，A2的示数变小，所以电压表与A2的比值变大，D错误。
故选：C。
12．如图a是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U＝4.5V且保持不变，电压表量程为0～3V，R0是300Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图b所示。若闭合开关S（ ）
A．环境温度为40℃时，热敏电阻阻值是150Ω
B．电压表V示数越小，环境温度越高
C．电压表的最小示数是1.5V
D．此电路允许的最高环境温度为60℃
解：（1）由图b可知，环境温度为40℃时，热敏电阻阻值是200Ω，故A错误；
（2）因串联电路中各处的电流相等，
所以，由I＝可知，当电压表V示数越小时，电路中的电流越小，
由R＝可知，电路中的总电阻越大，
因串联电路中总电阻等于各分电阻之和，
所以，热敏电阻的阻值越大，
由图乙可知，环境的温度越低，故B错误；
（3）由图象可知温度为0℃时，热敏电阻的阻值最大R1大＝300Ω，此时电压表的示数最小，
此时电路中的电流：
I小＝＝＝0.0075A，
电压表的最小示数：
U0小＝I小R0＝0.0075A×300Ω＝2.25V，故C错误；
（4）当电压表的示数U0＝3V时，电路允许测量的温度最高，
此时电路中的电流：
I＝＝＝0.01A，
电路中的总电阻：
R＝＝＝450Ω，
热敏电阻的阻值：
R1＝R﹣R0＝450Ω﹣300Ω＝150Ω，
由图象可知，此电路允许的最高环境温度为60℃，故D正确。
故选：D。
13．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”。实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（ ）
A．10Ω和40Ω B．20Ω和30Ω C．10Ω和20Ω D．30Ω和40Ω
解：探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U滑＝U﹣UR＝3V﹣2V＝1V，
因串联电路中各处的电流相等，
所以，根据欧姆定律可得：
＝＝＝＝，
当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值：
Rmax＝2R滑max＝2×10Ω＝20Ω，
即定值电阻的最大阻值不能超过20Ω，
结合选项可知，ABD不符合，C符合。
故选：C。
14．如图，电源电压恒定，电阻R1＝10Ω，R2＝15Ω，R阻值一定但未知，当单刀双掷开关S掷向a（同时与b断开）时，电压表示数为2.0V，若掷向b（同时与a断开），电压表示数可能为（ ）
A．3.0V B．2.5V C．2.0V D．1.5V
解：
由图S接b时，R2与R串联，
由欧姆定律知：U＝IR，此时电压表测R2两端电压，示数为U′，
即有U′＝I′R2＝×15Ω…①，
同理，S接a时，R1与R串联，此时电压表测R1两端电压，示数为2V，
则有：2V＝IR1＝×10Ω…②，
①÷②可得：
＝，
所以U′＝3V×，
因为＜1，所以U′＜3V；
R1、R2分别与R串联，R2＞R1，根据串联电路的分压原是可知：R与R2串联时比R1与R串联时分压多，即S接b时电压表示数大于2V；
综上可知：2V＜U′＜3V，故B正确，ACD错误。
故选：B。
15．如图所示，电源电压为6V且保持不变，R0＝30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V 1.5W”字样。不考虑灯丝电阻变化，并保证电路安全，则（ ）
A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω～20Ω
B．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6W
C．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω
解：
A、S闭合，S1、S2都断开，滑动变阻器与灯泡串联。
由P＝可得，小灯泡电阻RL＝＝＝6Ω，
由P＝UI可得小灯泡正常发光时的电流：I＝＝＝0.5A，
当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值：R小＝＝＝6Ω；
滑动变阻器的规格为“20Ω 1A”，则最大阻值R大＝20Ω，故滑动变阻器接入电路的阻值范围是6Ω～20Ω；故A错误；
B、S闭合，S1、S2都断开，滑动变阻器与L串联，电阻最小时电流最大，其最大电流：I最大＝＝0.5A
电路消耗最大功率P最大＝UI最大＝6V×0.5A＝3W；故B错误；
C、S、S1、S2都闭合，滑动变阻器与R0并联，通过R0的电流：I1＝＝＝0.2A，
当滑动变阻器的阻值最大时，此支路上的电流最小，则I2＝＝＝0.3A，
则干路上的电流I最小＝I1+I2＝0.2A+0.3A＝0.5A，
电路消耗的总功率最小值P最小＝UI最小＝6V×0.5A＝3W，故C错误；
D、由电流表的量程可知，干路中的最大电流为0.6A，则电路消耗的总功率最大，
电路中的总电阻R总＝＝＝10Ω，
滑动变阻器与R0并联，则＝+，即：＝+，
解得R滑＝15Ω．故D正确。
故选：D。
16．小红测电阻Rx的阻值，设计的电路如图所示，电源电压保持不变，其中R0是0～200Ω的滑动变阻器，R是未知固定电阻。她把开关S掷于a时，电压表读数为2.5 V，电流表读数为0.5 A；再把开关S掷于b，并调节R0，得到电压表读数减小0.7V，电流表读数增加0.4A．最后小红得到Rx的阻值为（ ）
A．5Ω B．3Ω C．2Ω D．1.75Ω
解：由电路图可知，Rx、R、R0串联，电流表测电路中的电流；
开关S掷于a时，电压表测Rx与R两端的电压之和，
因串联电路中总电阻等于各分电阻之和，
所以，由I＝可得：
Rx+R＝＝＝5Ω，
开关S掷于b时，电压表测R两端的电压，
因电压表读数减小0.7V，电流表读数增加0.4A，
所以，Ub＝Ua﹣0.7V＝2.5V﹣0.7V＝1.8V，电路中的电流I′＝I+0.4A＝0.5A+0.4A＝0.9A，
则R的阻值：
R＝＝＝2Ω，
则Rx的阻值：
Rx＝5Ω﹣R＝5Ω﹣2Ω＝3Ω。
故选：B。
二．填空题（共6小题）
17．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P自右向左移动的过程中，电压表示数将 变大 ，电流表示数将 不变 （均选填“变大”、“不变”或“变小”）。
解：由电路图可知，灯泡与滑动变阻器串联，滑动变阻器完全接入电路中，电流表测电路中的电流，电压表测量滑动变阻器滑片右侧接入电路的电阻两端的电压；
由于滑动变阻器的电阻全部连入电路，则在滑动变阻器的滑片P自右向左移动的过程中，电路中的总电阻不变，根据欧姆定律可知电路中的电流不变，即电流表示数不变；
由于变阻器滑片右侧接入电路的电阻阻值变大，根据U＝IR可知电压表示数变大。
故答案为：变大；不变。
18．如图所示的电路中，电源电压为12V．闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的阻值是 10 Ω．将滑动变阻器R1的滑片向右移动，电压表的示数将变 小 。
解：由电路图可知，R1、R2串联，电压表测滑动变阻器两端的电压U1，电流表测电路中的电流；
（1）由题意可知，U＝12V，I＝0.4A，U1＝8V，则
U2＝U﹣U1＝12V﹣8V＝4V，
R2＝＝＝10Ω。
（2）当将滑动变阻器R1的滑片向右移动时，接入电路的电阻减小，电路的总电阻变小；
根据I＝可知，电路中的电流变大；
根据U＝IR可知，R2两端的电压变大；
根据串联电路总电压等于各分电压之和可知，R1两端的电压变小，即电压表的示数变小。
故答案为：10；小。
19．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U﹣I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是 6V ，电阻R1的阻值是 10Ω ，电阻R2的阻值是 20Ω 。
解：
（1）由电路图可知，当S接1时，电路为R1的简单电路，电压表测电源的电压，电流表测电路中的电流；
由图乙可知，电源的电压U＝6V，电路中的电流I＝0.6A，则R＝＝＝10Ω；
（2）当S接2时，两电阻串联，电压表测R1两端的电压，电流表测串联电路的电流；
由图乙可知，电阻R2的两端电压为U′＝6V﹣2V＝4V，电路中的电流I′＝0.2A，
R2的阻值：R2＝＝＝20Ω。
故答案为：6V；10Ω；20Ω。
20．如图所示电路，电源电压不变。闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示。则可判断电源电压是 12 V，变阻器的最大阻值是 16 Ω。
解：闭合开关后，滑片P在b端时，R与变阻器的最大电阻串联，电压表测R的电压，电流表测电路中的电流，根据串联电路电压的规律，电压表示数小于电源电压，由图乙知，UV＝4V，电路中的电流为I1＝0.5A；
滑到a端时，变阻器连入电路中的电阻为0，电路中只有R，电压表示数最大，为电源电压，由图知，U＝12V，此时电路中的电流为I＝1.5A，由欧姆定律I＝，电阻：
R＝＝8Ω，
在串联电路中，由欧姆定律，串联的电阻：
R总＝＝24Ω，
根据电阻的串联，变阻器的最大阻值：
R滑＝R总﹣R＝24Ω﹣8Ω＝16Ω。
故答案为：12；16。
21．在相距20km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为1.5V时，电流表示数为30mA．则短路处距甲地一条输电线的电阻为 25 Ω，短路位置距甲地的距离为 2.5 km。
解：（1）由I＝可知，连接短路位置到甲地的两段输电线的电阻值：R＝＝＝50Ω；
短路处距甲地一条输电线的电阻：R′＝R＝×50Ω＝25Ω；
（2）导线总长度：
L＝＝5000m＝5km，
短路的地点离甲地的距离：
s＝×L＝×5km＝2.5km。
故答案为：25；2.5。
22．如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图象。当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V．则电源电压U＝ 8 V，R2＝ 5 Ω。
解：
（1）由电路图可知，当只闭合S1、S2时，R1与L串联，电压表测灯泡两端电压，
由图象知，灯泡两端电压为2V时的电流为0.6A，串联电路中电流处处相等，即通过R1的电流也为0.6A，
R1的电流为0.2A时，电压为2V，R1的电流与电压成正比，所以R1的电流为0.6A，它两端电压为6V，
所以电源电压U＝UL+U1＝2V+6V＝8V；
（2）当只闭合S2、S3时，R2与L串联，电压表仍测灯泡两端电压，
灯泡两端电压为4V，由图象知，此时通过灯泡的电流为0.8A，
由串联电路特点可知，I2＝IL＝0.8A，
U2＝U﹣UL＝8V﹣4V＝4V，
由欧姆定律可得R2的阻值：
R2＝＝＝5Ω。
故答案为：8；5。
三．实验探究题（共6小题）
23．在“探究串联电路电压的特点”活动中。
（1）如图所示，连接电路时，至少需要 6 根导线；实验中应选择规格 不同 （相同/不同）的小灯泡。
（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是 L2断路 （填出一种即可）。
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？ 不能 ，理由是 正负接线柱反接了 。
（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价： 一次实验具有偶然性 ，改进方法是 更换规格不同的灯泡进行多次实验 。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
解；（1）由电路图可知，共需要导线6根导线；为了避免实验的偶然性，使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；
（2）电压表示数为零，说明电路中出现了断路；若L1断路，则电压表测量的电源电压，有示数；若L2断路，则电压表无示数；
根据U＝IR可知，当与电压表并联部分的电阻为0时，电压表的示数也为0，故故障还可以是L1短路；
（3）测出L1两端的电压，A与电压表的正接线柱相连。小聪将与A点相连的导线改接到C点，则会造成电流从负接线柱流入了。小芳的办法是错误的；
（4）本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律，故应更换规格不同的灯泡进行多次实验。
故答案为：（1）6；不同；（2）L2断路；（3）不能；正负接线柱反接了；（4）一次实验具有偶然性；更换规格不同的灯泡进行多次实验。
24．小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池（1.5V）两节，电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只、导线若干。根据图甲所示的电路图进行实验。
（1）用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整。
（2）连接电路。闭合开关前，滑动变阻器滑片P应处于 B （选填“A”或“B”）端。
（3）闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是 定值电阻断路 。
（4）实验过程中，要使电压表示数逐渐变大，滑动变阻器滑片P应向 左 （选填“左”或“右”）移动。
（5）实验过程中，电流表的示数如图丙所示，此时电路中的电流为 0.3 A。
（6）试验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表所示。老师看后说其中一次是错误的。帮小明分析出错的是第 1 次，原因是 电压最小应是0.6V，电流为0.12A 。
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0.1
0.2
0.3
0.4
0.5
0.6
解：（1）已知电流表选择0～0.6A，因此将电流表0.6A接线柱与定值电阻左端接线柱相连，把滑动变阻器B端接线柱与定值电阻右端接线柱接入电路，实物电路图如图所示。
（2）在连接电路的各元件时，开关应处于断开状态；闭合开关前，应将滑动变阻器的滑片P置于B端，这样可以起到保护电路的作用。
（3）闭合开关S，移动滑动变阻器的滑片P，电流表无示数，说明电路存在断路；电压表的指针有明显的偏转，说明电压表与电源两极相连，电压表并联电路之外电路不存在断路，则与电压表并联的电阻断路。
（4）已知定值电阻与滑动变阻器串联，根据串联分压的特点可知，实验过程中，要使电压表示数逐渐变大，应减小滑动变阻器两端电压，则滑动变阻器滑片P应向左移动；
（5）图中电流表选择的是0～0.6A量程，对应的分度值都是0.02A；则这时的电流为0.3A。
（6）已知滑动变阻器（20Ω、2A）、定值电阻（5Ω）、干电池（1.5V）两节，即电源电压为3V，
由图可知，滑动变阻器与定值电阻串联，在第一次实验时，滑动变阻器调到阻值最大处，即20Ω，因为定值电阻为5Ω，其电阻之比为4：1，根据串联分压的特点可知，定值电阻两端电压为×3V＝0.6V，即出错的是第1次，原因是定值电阻两端电压最小为0.6V，电流为0.12A。
故答案为：（1）见上图；（2）B；（3）定值电阻断路；（4）左；（5）0.3；（6）1；电压最小应是0.6V，电流为0.12A。
25．小华同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω，20Ω，50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干。
（1）请你用笔画线代替导线，将图乙中的实物连接完整。
（2）在连接实验电路时，小华应将开关处于 断开 状态。闭合开关前，应将滑动变阻器滑片滑到最 右 端（选填“左”或“右”）。
（3）小华连接好电路，闭合开关后，移动滑变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是 R处发生短路 。
（4）故障排除后，小华先把10Ω的电阻接入电路，移动滑变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是 2.4 V，要完成这次实验，接下来她应将变阻器滑片向 右 端（选填“左”或“右”）移动，使电压表的示数为 2 V。
（5）当小华改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为“电压表的示数无法达到实验要求的值”的原因可能是（ C ）
A．滑动变阻器的阻值太大 B．电压表量程选小了
C．滑动变阻器的阻值太小 D．滑动变阻器烧坏了
（6）小华解决了上述问题后，完成了实验。利用收集到的多组数据。作出了如图丁所示的电流I随电阻R变化的关系图象。分析图象得出了电流与电阻的关系是 电压一定时，导体中的电流与电阻成反比 。
解：（1）由图甲所示电路图可知，定值电阻R与滑动变阻器串联，电压表与定值电阻并联，电流表串联在电路中，根据电路图连接实物电路图，如图所示。
（2）在连接电路时开关应处于断开状态，这是为了防止电路中有短路的地方而导致损坏用电器；
通常在使用前应将电阻值调至最大阻值处的右端；
（3）如果R发生短路，电路是通路，电流表有示数，电压表指针不偏转，故发生这种故障的原因可能是R处发生短路；
（4）由图可知，电压表所选量程为0～3V，根据指针位置可知，其示数是2.4V，
拆下阻值为10Ω的电阻改换成阻值为2OΩ的电阻。闭合开关，电压表的示数会变大，应增大滑动变阻器的阻值，则应将变阻器滑片向右移动，使电压表的示数不变为2V；
（5）当改用50Ω的电阻时，电路中的电流I＝＝＝0.04A
滑动变阻器的阻值为：R滑＝＝＝25Ω
无法使电压表的示数达到实验要求的值，可能由于滑动变阻器的最大阻值太小，把滑动变阻器阻值全部接入电路时，滑动变阻器分得的电压还是较小，不能使电阻两端达到要求的值，故选C；
（6）分析图丁图象，曲线上每点对应的电流和电阻的乘积都等于2.0V，说明电压一直保持在2.0V，此时导体中的电流与电阻成反比。
故答案为：（1）见上图；（2）断开；右；（3）R处发生短路；（4）2.4；右；2；（5）C；（6）电压一定时，导体中的电流与电阻成反比。
26．在做“探究导体中电流跟电阻的关系”的实验中，实验器材有：学生电源（3V不变），电流表、电压表、定值电阻四只（5Ω、10Ω、20Ω、25Ω各一只），滑动变阻器M（10Ω1A），滑动变阻器N（20Ω1A），开关、导线若干。
（1）请你用笔画线代替导线，将图中的实物电路连接完整，要求滑片P向B端移动时电路中电流变大。
（2）实验过程中，使用不同定值电阻进行探究时，调节滑动变阻器的阻值，使电阻R两端电压保持不变，这种方法是 B （填字母编号）；
A．转换法 B．控制变量法 C．等效替代法
（3）某次实验中，连接好电路，闭合开关时，发现电流表示数几乎为零，电压表示数约3V，调节滑动变阻器的阻值，两电表示数均无明显变化，电路故障原因可能是 R断路 ；
（4）排除故障后，更换不同定值电阻进行了实验，记录实验数据如表：
实验次数
1
2
3
4
电阻/Ω
5
10
20
25
电流/A
0.40
0.20
0.10
0.08
分析表中数据可得到的结论是： 在电压一定时，通过导体的电流与导体的电阻成反比 ；
（5）实验中选择的滑动变阻器应是 N （选填“M”或“N”）。
解：（1）将滑动变阻器的B接线柱与定值电阻的右接线柱相连，如下图所示：
（2）导体中电流跟电阻和电阻两端电压有关，所以实验中要使用控制变量法，故B正确，AC错误；
（3）闭合开关，无论怎样移动滑片，且电压表始终为3V，电流表示数为零，说明电压表串联在了电路中，电流太小电流表显示不出来，则故障的原因可能是R断路；
（4）研究电流跟电阻之间的关系，电流的变化倍数与电阻变化倍数的倒数相等，故可得结论：在电压一定时，通过导体的电流与导体的电阻成反比。
（5）电压表的示数保持不变，由表格中数据知，UR＝I1R1＝5Ω×0.4A＝2V；
根据串分压的知识，当定值电阻的阻值最大为25Ω时，所需滑动变阻器的阻值最大，此时电路中电流为0.08A，
所以R滑＝＝＝12.5Ω，因此选择滑动变阻器N。
故答案为：（1）见上图；（2）B；（3）R断路；（4）在电压一定时，通过导体的电流与导体的电阻成反比；（5）N。
27．图甲是用伏安法测未知电阻R的实验图。
（1）请用笔画线代替导线，将图甲中实物电路连接完整。
（2）闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，电流表示数如图乙所示，其读数为I＝ 0.3 A，则未知电阻R＝ 8 Ω。
（3）若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整。
①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；
② 闭合开关S、S1 ，用电压表测出电源的电压U；
③请写出用测量值U、U1及R0来表示Rx的表达式：Rx＝ 。
解：（1）变阻器应串联在电路中，可将导线一端接在变阻器上端，另一端接在电阻R右端，如图所示。
（2）读图可知，电流表的量程为0～0.6A，其分度值为0.02A，则电流表的示数为0.3A。
由公式I＝得，
R＝＝＝8Ω；
（3）实验步骤：
①闭合开关S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；
②闭合开关S、S1，用电压表测出电源的电压U；
③因串联电路中总电压等于各分电压之和，
所以，R0两端的电压：
U0＝U﹣Ux＝U﹣U1，
因串联电路中各处的电流相等，
所以，I＝＝，即＝，
解得：Rx＝。
故答案为：
（1）如上图所示；
（2）0.3；8；
（3）②闭合开关S、S1；③。
28．如图所示，甲是用“伏安法”测量未知电阻Rx的实物电路图。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）闭合开关前，应将滑动变阻器的滑片移到 阻值最大 处；闭合开关，发现电流表几乎无示数，电压表指针明显偏转，则出现的故障可能是Rx 断路 。
（3）排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.4V，电流表示数如图乙所示，其读数为 0.24 A，则未知电阻Rx＝ 10 Ω。
（4）若实验中电压表损坏，利用其它的原有器材也能测出未知电阻Rx的阻值。实验电路如图丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数为I1；
②闭合开关S，将滑动变阻器的滑片P移到 b端 ，记录电流表示数I2；
③写出待测电阻的表达式，Rx＝ R0 （用已知量和测量量符号表示）
解：（1）滑动变阻器应和电流表串联，接线柱应该“一上一下”接入电路，如下图：
（2）为了保护电路，滑动变阻器的滑片应滑到阻值最大处；
由题意可知，电流表指针几乎未动，说明电路中没有电流（或电流很小），则电路中可能出现了断路；
又因为电压表指针有明显偏转，说明电压表两接线柱到电源两极间的电路是连通的，则出现的故障可能是Rx断路；
（3）如图乙所示，电流表的量程为0～0.6A，分度值为0.02A，读数为0.24A；
由I＝得未知电阻的阻值：Rx＝＝＝10Ω；
（4）②根据题意可知，应将滑片移到b端，记录电流表示数I2。
Rx表达式的推导：
步骤②，闭合开关S，将滑动变阻器的滑片P移到b端，Rx被短路，只有R0工作，电流表示数为I2；
所以电源电压：U＝I2R0，
步骤①，闭合开关S，将滑动变阻器的滑片P移到a端，两电阻并联，总电流为I1；
两次实验中，R0两端电压均等于电源电压，R0阻值不变，所以通过R0的电流均为I2，
根据并联电路的电流特点可得，通过待测电阻的电流Ix＝I1﹣I2，
并联电路电压相等，则待测电阻两端的电压：Ux＝U＝I2R0，
所以待测电阻Rx＝＝R0。
故答案为：
（1）如上图；（2）阻值最大；断路；（3）0.24；10；（4）②b端；③R0。
《第17章欧姆定律》单元重点题型精选
一．选择题（共16小题）
1．从欧姆定律可导出R＝，下列说法正确的是（ ）
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
解：
电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，
所以，当电压为0时、电流增大2倍时或电压增大2倍时，电阻的阻值不变，故ABC错误，D正确。
故选：D。
2．如图是自动测量油箱的油量装置图。其中R′是定值电阻，R是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是（ ）
A．油量表是电压表改装而成的
B．R和R′是并联的
C．油位越高，通过R的电流越大
D．油位越低，R两端的电压越小
解：A．图中油量表串联在电路中，是由电流表改装而成的，故A错误。
B．由电路图可知，R和R′依次串联，电流只有一条路径，则两电阻是串联的，故B错误；
C．油位越高，浮标上移，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即通过R的电流越大，故C正确；
D．油位越低，浮标下移，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，由U＝IR可知，R′两端的电压变小，因串联电路中总电压等于各分电压之和，所以R两端的电压越大，故D错误。
故选：C。
3．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯。当有害尾气浓度β增大时（ ）
A．电压表的示数增大，指示灯亮度增大
B．电压表的示数减小，指示灯亮度增大
C．电压表的示数减小，指示灯亮度减小
D．电压表的示数增大，指示灯亮度减小
解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，
由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，
由I＝可知，电路中的电流变大，
由U＝IR可知，灯泡L两端的电压变大，故指示灯亮度增大；故CD错误；
因串联电路中总电压等于各分电压之和，
所以，气敏电阻R两端的电压变小，即电压表的示数变小；故A错误，B正确。
故选：B。
4．如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（ ）
A．当甲两端电压为0.5V时，通过它的电流为0.3A
B．当乙两端电压为2.5V，其电阻值为10Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
D．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
解：
A．由图象可知，当甲两端电压为0.5V时，通过它的电流为0.1A，故A错误；
B．由图象可知，当乙两端电压为2.5V时，通过的电流为0.5A，
由I＝可得，乙的阻值R乙＝＝＝5Ω，故B错误；
C．将甲和乙串联，若电流为0.3A，则通过两电阻的电流均为0.3A，
由图象可知此时U甲′＝1.5V、U乙′＝0.5V，
由串联电路中总电压等于各分电压之和可知，它们两端的电压：
U＝U甲′+U乙′＝1.5V+0.5V＝2V，故C正确；
D．若甲和乙并联，若电压为1V，则它们两端的电压均为1V，
由图象可知此时I甲′＝0.2A、I乙′＝0.4A，
由并联电路中干路电流等于各支路电流之和可知，干路电流：
I＝I甲′+I乙′＝0.2A+0.4A＝0.6A，故D错误。
故选：C。
5．如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是（ ）
A．电阻乙为定值电阻
B．当电阻甲两端电压为2V时，R甲＝0.4Ω
C．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω
D．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A
解：A、由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，故A不正确；
B、由图象可知，当甲两端电压为2V时，通过甲的电流为0.4A，则R甲＝＝＝5Ω；故B不正确；
C、甲、乙串联在电路中，当电路电流为0.2A时，通过甲、乙的电流均为0.2A，由图象可知，U甲＝1V，U乙＝2V，
据串联电路中总电压等于各分电压之和，故此时电源的电压：U＝U甲+U乙＝1V+2V＝3V，故总电阻是：R总＝＝＝15Ω，故C正确；
D、甲、乙并联在2V电源时，根据并联电路的电压特点可知两灯泡两端的电压为2V，由图象可知，I甲＝0.4A，I乙＝0.2A，
因为并联电路中干路电流等于各支路电流之和，所以干路电流I＝I甲+I乙＝0.4A+0.2A＝0.6A，故D错误；
故选：C。
6．如图所示的电器中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲：U乙＝5：3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲：I乙是（ ）
A．2：5 B．3：5 C．2：3 D．5：2
解：
（1）当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲电压表测电源的电压，乙电压表测R2两端的电压，
已知U甲：U乙＝5：3，
因串联电路中总电压等于各分电压之和，
所以，R1、R2两端的电压之比：
＝＝＝，
因串联电路中各处的电流相等，
所以，由I＝可得，两电阻的阻值之比：
＝＝＝；
（2）当开关S断开，甲、乙两表为电流表时，两电阻并联，电流表甲测通过R2支路的电流，电流表乙测干路电流，
因并联电路中各支路两端的电压相等，
所以，R1、R2两支路的电流之比：
＝＝＝，
因并联电路中干路电流等于各支路电流之和，
所以，两表示数之比：
＝＝＝。
故选：A。
7．如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（ ）
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数变小，电压表的示数不变
D．电流表的示数变小，电压表的示数变小
解：∵电压表测电源的电压且电源的电压不变，
∴电压表的示数不变；
当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，
∵I＝，R1两端的电压不变；
∴R2支路的电流变小，R1支路的电流不变，
∵并联电路中干路电流等于各支路电流之和可知，
∴干路电流变小，即电流表的示数变小。
故选：C。
8．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（ ）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，通过L1的电流变小
D．当开关S2断开时，电流表A2的示数变小
解：A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；
B、A1、L2在同一支路上，所以A1是测L2电流，故B错误；
C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；
D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确。
故选：D。
9．如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是（ ）
A．滑片P向右移动，V1表示数变大，V2表示数不变
B．滑片P向右移动，V1表示数变小，V2表示数变大
C．滑片P向左移动，V1表示数变小，V2表示数变大
D．滑片P向左移动，V1表示数变大，V2表示数不变
解：由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测R两端的电压，电压表V2测电源的电压，
因电源电压不变，
所以，滑片移动时，电压表V2的示数不变，故BC错误；
当滑片P向右移动时，接入电路中电阻变大，电路中的总电阻变大，
由I＝可知，电路中的电流变小，
由U＝IR可知，R两端的电压变小，即电压表V1的示数变小，故A错误；
同理可知，滑片P向左移动，接入电路中电阻变小，电路中的电流变大，R两端的电压变大，电压表V1的示数变大，故D正确。
故选：D。
10．在图的电路中，电源电压保持不变，R为定值电阻。闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（ ）
A．变大 B．变小
C．不变 D．先变小后变大
解：由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，
设滑片移动前后电路中的电流分别为I1、I2，则△I＝I2﹣I1，
由I＝可得，电压表的示数分别为：
U1＝I1R，U2＝I2R，
电压表示数的变化量：
△U＝U2﹣U1＝I2R﹣I1R＝（I2﹣I1）R＝△IR，
即＝R，
所以，不变。
故选：C。
11．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A1示数变小，电压表V示数变小
B．电流表A2示数变大，电压表V示数变大
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值不变
解：由图知，滑动变阻器R2与电阻R1并联，电流表A1测量电阻R1的电流，电流表A2测量电路总电流，电压表测电源的电压；
A、并联电路各支路两端的电压等于电源电压，当滑动变阻器滑片P向右移动时，其电阻变大，但电压表的示数不变；由于定值电阻的阻值和两端电压不变，所以A1的示数不变，A错误；
B、滑片向右滑动，变阻器的阻值变大，这条支路的电流变小，通过定值电阻的电流不变，则通过干路中的电流变小，B错误；
C、电压表与电流表A1的比值是定值电阻的阻值，其阻值不变，所以电压表与A1的示数比值不变，C正确；
D、电压表的示数不变，由B分析知，A2的示数变小，所以电压表与A2的比值变大，D错误。
故选：C。
12．如图a是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U＝4.5V且保持不变，电压表量程为0～3V，R0是300Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图b所示。若闭合开关S（ ）
A．环境温度为40℃时，热敏电阻阻值是150Ω
B．电压表V示数越小，环境温度越高
C．电压表的最小示数是1.5V
D．此电路允许的最高环境温度为60℃
解：（1）由图b可知，环境温度为40℃时，热敏电阻阻值是200Ω，故A错误；
（2）因串联电路中各处的电流相等，
所以，由I＝可知，当电压表V示数越小时，电路中的电流越小，
由R＝可知，电路中的总电阻越大，
因串联电路中总电阻等于各分电阻之和，
所以，热敏电阻的阻值越大，
由图乙可知，环境的温度越低，故B错误；
（3）由图象可知温度为0℃时，热敏电阻的阻值最大R1大＝300Ω，此时电压表的示数最小，
此时电路中的电流：
I小＝＝＝0.0075A，
电压表的最小示数：
U0小＝I小R0＝0.0075A×300Ω＝2.25V，故C错误；
（4）当电压表的示数U0＝3V时，电路允许测量的温度最高，
此时电路中的电流：
I＝＝＝0.01A，
电路中的总电阻：
R＝＝＝450Ω，
热敏电阻的阻值：
R1＝R﹣R0＝450Ω﹣300Ω＝150Ω，
由图象可知，此电路允许的最高环境温度为60℃，故D正确。
故选：D。
13．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”。实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（ ）
A．10Ω和40Ω B．20Ω和30Ω C．10Ω和20Ω D．30Ω和40Ω
解：探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U滑＝U﹣UR＝3V﹣2V＝1V，
因串联电路中各处的电流相等，
所以，根据欧姆定律可得：
＝＝＝＝，
当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值：
Rmax＝2R滑max＝2×10Ω＝20Ω，
即定值电阻的最大阻值不能超过20Ω，
结合选项可知，ABD不符合，C符合。
故选：C。
14．如图，电源电压恒定，电阻R1＝10Ω，R2＝15Ω，R阻值一定但未知，当单刀双掷开关S掷向a（同时与b断开）时，电压表示数为2.0V，若掷向b（同时与a断开），电压表示数可能为（ ）
A．3.0V B．2.5V C．2.0V D．1.5V
解：
由图S接b时，R2与R串联，
由欧姆定律知：U＝IR，此时电压表测R2两端电压，示数为U′，
即有U′＝I′R2＝×15Ω…①，
同理，S接a时，R1与R串联，此时电压表测R1两端电压，示数为2V，
则有：2V＝IR1＝×10Ω…②，
①÷②可得：
＝，
所以U′＝3V×，
因为＜1，所以U′＜3V；
R1、R2分别与R串联，R2＞R1，根据串联电路的分压原是可知：R与R2串联时比R1与R串联时分压多，即S接b时电压表示数大于2V；
综上可知：2V＜U′＜3V，故B正确，ACD错误。
故选：B。
15．如图所示，电源电压为6V且保持不变，R0＝30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V 1.5W”字样。不考虑灯丝电阻变化，并保证电路安全，则（ ）
A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω～20Ω
B．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6W
C．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω
解：
A、S闭合，S1、S2都断开，滑动变阻器与灯泡串联。
由P＝可得，小灯泡电阻RL＝＝＝6Ω，
由P＝UI可得小灯泡正常发光时的电流：I＝＝＝0.5A，
当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值：R小＝＝＝6Ω；
滑动变阻器的规格为“20Ω 1A”，则最大阻值R大＝20Ω，故滑动变阻器接入电路的阻值范围是6Ω～20Ω；故A错误；
B、S闭合，S1、S2都断开，滑动变阻器与L串联，电阻最小时电流最大，其最大电流：I最大＝＝0.5A
电路消耗最大功率P最大＝UI最大＝6V×0.5A＝3W；故B错误；
C、S、S1、S2都闭合，滑动变阻器与R0并联，通过R0的电流：I1＝＝＝0.2A，
当滑动变阻器的阻值最大时，此支路上的电流最小，则I2＝＝＝0.3A，
则干路上的电流I最小＝I1+I2＝0.2A+0.3A＝0.5A，
电路消耗的总功率最小值P最小＝UI最小＝6V×0.5A＝3W，故C错误；
D、由电流表的量程可知，干路中的最大电流为0.6A，则电路消耗的总功率最大，
电路中的总电阻R总＝＝＝10Ω，
滑动变阻器与R0并联，则＝+，即：＝+，
解得R滑＝15Ω．故D正确。
故选：D。
16．小红测电阻Rx的阻值，设计的电路如图所示，电源电压保持不变，其中R0是0～200Ω的滑动变阻器，R是未知固定电阻。她把开关S掷于a时，电压表读数为2.5 V，电流表读数为0.5 A；再把开关S掷于b，并调节R0，得到电压表读数减小0.7V，电流表读数增加0.4A．最后小红得到Rx的阻值为（ ）
A．5Ω B．3Ω C．2Ω D．1.75Ω
解：由电路图可知，Rx、R、R0串联，电流表测电路中的电流；
开关S掷于a时，电压表测Rx与R两端的电压之和，
因串联电路中总电阻等于各分电阻之和，
所以，由I＝可得：
Rx+R＝＝＝5Ω，
开关S掷于b时，电压表测R两端的电压，
因电压表读数减小0.7V，电流表读数增加0.4A，
所以，Ub＝Ua﹣0.7V＝2.5V﹣0.7V＝1.8V，电路中的电流I′＝I+0.4A＝0.5A+0.4A＝0.9A，
则R的阻值：
R＝＝＝2Ω，
则Rx的阻值：
Rx＝5Ω﹣R＝5Ω﹣2Ω＝3Ω。
故选：B。
二．填空题（共6小题）
17．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P自右向左移动的过程中，电压表示数将 变大 ，电流表示数将 不变 （均选填“变大”、“不变”或“变小”）。
解：由电路图可知，灯泡与滑动变阻器串联，滑动变阻器完全接入电路中，电流表测电路中的电流，电压表测量滑动变阻器滑片右侧接入电路的电阻两端的电压；
由于滑动变阻器的电阻全部连入电路，则在滑动变阻器的滑片P自右向左移动的过程中，电路中的总电阻不变，根据欧姆定律可知电路中的电流不变，即电流表示数不变；
由于变阻器滑片右侧接入电路的电阻阻值变大，根据U＝IR可知电压表示数变大。
故答案为：变大；不变。
18．如图所示的电路中，电源电压为12V．闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的阻值是 10 Ω．将滑动变阻器R1的滑片向右移动，电压表的示数将变 小 。
解：由电路图可知，R1、R2串联，电压表测滑动变阻器两端的电压U1，电流表测电路中的电流；
（1）由题意可知，U＝12V，I＝0.4A，U1＝8V，则
U2＝U﹣U1＝12V﹣8V＝4V，
R2＝＝＝10Ω。
（2）当将滑动变阻器R1的滑片向右移动时，接入电路的电阻减小，电路的总电阻变小；
根据I＝可知，电路中的电流变大；
根据U＝IR可知，R2两端的电压变大；
根据串联电路总电压等于各分电压之和可知，R1两端的电压变小，即电压表的示数变小。
故答案为：10；小。
19．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U﹣I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是 6V ，电阻R1的阻值是 10Ω ，电阻R2的阻值是 20Ω 。
解：
（1）由电路图可知，当S接1时，电路为R1的简单电路，电压表测电源的电压，电流表测电路中的电流；
由图乙可知，电源的电压U＝6V，电路中的电流I＝0.6A，则R＝＝＝10Ω；
（2）当S接2时，两电阻串联，电压表测R1两端的电压，电流表测串联电路的电流；
由图乙可知，电阻R2的两端电压为U′＝6V﹣2V＝4V，电路中的电流I′＝0.2A，
R2的阻值：R2＝＝＝20Ω。
故答案为：6V；10Ω；20Ω。
20．如图所示电路，电源电压不变。闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示。则可判断电源电压是 12 V，变阻器的最大阻值是 16 Ω。
解：闭合开关后，滑片P在b端时，R与变阻器的最大电阻串联，电压表测R的电压，电流表测电路中的电流，根据串联电路电压的规律，电压表示数小于电源电压，由图乙知，UV＝4V，电路中的电流为I1＝0.5A；
滑到a端时，变阻器连入电路中的电阻为0，电路中只有R，电压表示数最大，为电源电压，由图知，U＝12V，此时电路中的电流为I＝1.5A，由欧姆定律I＝，电阻：
R＝＝8Ω，
在串联电路中，由欧姆定律，串联的电阻：
R总＝＝24Ω，
根据电阻的串联，变阻器的最大阻值：
R滑＝R总﹣R＝24Ω﹣8Ω＝16Ω。
故答案为：12；16。
21．在相距20km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为1.5V时，电流表示数为30mA．则短路处距甲地一条输电线的电阻为 25 Ω，短路位置距甲地的距离为 2.5 km。
解：（1）由I＝可知，连接短路位置到甲地的两段输电线的电阻值：R＝＝＝50Ω；
短路处距甲地一条输电线的电阻：R′＝R＝×50Ω＝25Ω；
（2）导线总长度：
L＝＝5000m＝5km，
短路的地点离甲地的距离：
s＝×L＝×5km＝2.5km。
故答案为：25；2.5。
22．如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图象。当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V．则电源电压U＝ 8 V，R2＝ 5 Ω。
解：
（1）由电路图可知，当只闭合S1、S2时，R1与L串联，电压表测灯泡两端电压，
由图象知，灯泡两端电压为2V时的电流为0.6A，串联电路中电流处处相等，即通过R1的电流也为0.6A，
R1的电流为0.2A时，电压为2V，R1的电流与电压成正比，所以R1的电流为0.6A，它两端电压为6V，
所以电源电压U＝UL+U1＝2V+6V＝8V；
（2）当只闭合S2、S3时，R2与L串联，电压表仍测灯泡两端电压，
灯泡两端电压为4V，由图象知，此时通过灯泡的电流为0.8A，
由串联电路特点可知，I2＝IL＝0.8A，
U2＝U﹣UL＝8V﹣4V＝4V，
由欧姆定律可得R2的阻值：
R2＝＝＝5Ω。
故答案为：8；5。
三．实验探究题（共6小题）
23．在“探究串联电路电压的特点”活动中。
（1）如图所示，连接电路时，至少需要 6 根导线；实验中应选择规格 不同 （相同/不同）的小灯泡。
（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是 L2断路 （填出一种即可）。
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？ 不能 ，理由是 正负接线柱反接了 。
（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价： 一次实验具有偶然性 ，改进方法是 更换规格不同的灯泡进行多次实验 。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
解；（1）由电路图可知，共需要导线6根导线；为了避免实验的偶然性，使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；
（2）电压表示数为零，说明电路中出现了断路；若L1断路，则电压表测量的电源电压，有示数；若L2断路，则电压表无示数；
根据U＝IR可知，当与电压表并联部分的电阻为0时，电压表的示数也为0，故故障还可以是L1短路；
（3）测出L1两端的电压，A与电压表的正接线柱相连。小聪将与A点相连的导线改接到C点，则会造成电流从负接线柱流入了。小芳的办法是错误的；
（4）本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律，故应更换规格不同的灯泡进行多次实验。
故答案为：（1）6；不同；（2）L2断路；（3）不能；正负接线柱反接了；（4）一次实验具有偶然性；更换规格不同的灯泡进行多次实验。
24．小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池（1.5V）两节，电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只、导线若干。根据图甲所示的电路图进行实验。
（1）用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整。
（2）连接电路。闭合开关前，滑动变阻器滑片P应处于 B （选填“A”或“B”）端。
（3）闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是 定值电阻断路 。
（4）实验过程中，要使电压表示数逐渐变大，滑动变阻器滑片P应向 左 （选填“左”或“右”）移动。
（5）实验过程中，电流表的示数如图丙所示，此时电路中的电流为 0.3 A。
（6）试验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表所示。老师看后说其中一次是错误的。帮小明分析出错的是第 1 次，原因是 电压最小应是0.6V，电流为0.12A 。
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0.1
0.2
0.3
0.4
0.5
0.6
解：（1）已知电流表选择0～0.6A，因此将电流表0.6A接线柱与定值电阻左端接线柱相连，把滑动变阻器B端接线柱与定值电阻右端接线柱接入电路，实物电路图如图所示。
（2）在连接电路的各元件时，开关应处于断开状态；闭合开关前，应将滑动变阻器的滑片P置于B端，这样可以起到保护电路的作用。
（3）闭合开关S，移动滑动变阻器的滑片P，电流表无示数，说明电路存在断路；电压表的指针有明显的偏转，说明电压表与电源两极相连，电压表并联电路之外电路不存在断路，则与电压表并联的电阻断路。
（4）已知定值电阻与滑动变阻器串联，根据串联分压的特点可知，实验过程中，要使电压表示数逐渐变大，应减小滑动变阻器两端电压，则滑动变阻器滑片P应向左移动；
（5）图中电流表选择的是0～0.6A量程，对应的分度值都是0.02A；则这时的电流为0.3A。
（6）已知滑动变阻器（20Ω、2A）、定值电阻（5Ω）、干电池（1.5V）两节，即电源电压为3V，
由图可知，滑动变阻器与定值电阻串联，在第一次实验时，滑动变阻器调到阻值最大处，即20Ω，因为定值电阻为5Ω，其电阻之比为4：1，根据串联分压的特点可知，定值电阻两端电压为×3V＝0.6V，即出错的是第1次，原因是定值电阻两端电压最小为0.6V，电流为0.12A。
故答案为：（1）见上图；（2）B；（3）定值电阻断路；（4）左；（5）0.3；（6）1；电压最小应是0.6V，电流为0.12A。
25．小华同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω，20Ω，50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干。
（1）请你用笔画线代替导线，将图乙中的实物连接完整。
（2）在连接实验电路时，小华应将开关处于 断开 状态。闭合开关前，应将滑动变阻器滑片滑到最 右 端（选填“左”或“右”）。
（3）小华连接好电路，闭合开关后，移动滑变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是 R处发生短路 。
（4）故障排除后，小华先把10Ω的电阻接入电路，移动滑变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是 2.4 V，要完成这次实验，接下来她应将变阻器滑片向 右 端（选填“左”或“右”）移动，使电压表的示数为 2 V。
（5）当小华改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为“电压表的示数无法达到实验要求的值”的原因可能是（ C ）
A．滑动变阻器的阻值太大 B．电压表量程选小了
C．滑动变阻器的阻值太小 D．滑动变阻器烧坏了
（6）小华解决了上述问题后，完成了实验。利用收集到的多组数据。作出了如图丁所示的电流I随电阻R变化的关系图象。分析图象得出了电流与电阻的关系是 电压一定时，导体中的电流与电阻成反比 。
解：（1）由图甲所示电路图可知，定值电阻R与滑动变阻器串联，电压表与定值电阻并联，电流表串联在电路中，根据电路图连接实物电路图，如图所示。
（2）在连接电路时开关应处于断开状态，这是为了防止电路中有短路的地方而导致损坏用电器；
通常在使用前应将电阻值调至最大阻值处的右端；
（3）如果R发生短路，电路是通路，电流表有示数，电压表指针不偏转，故发生这种故障的原因可能是R处发生短路；
（4）由图可知，电压表所选量程为0～3V，根据指针位置可知，其示数是2.4V，
拆下阻值为10Ω的电阻改换成阻值为2OΩ的电阻。闭合开关，电压表的示数会变大，应增大滑动变阻器的阻值，则应将变阻器滑片向右移动，使电压表的示数不变为2V；
（5）当改用50Ω的电阻时，电路中的电流I＝＝＝0.04A
滑动变阻器的阻值为：R滑＝＝＝25Ω
无法使电压表的示数达到实验要求的值，可能由于滑动变阻器的最大阻值太小，把滑动变阻器阻值全部接入电路时，滑动变阻器分得的电压还是较小，不能使电阻两端达到要求的值，故选C；
（6）分析图丁图象，曲线上每点对应的电流和电阻的乘积都等于2.0V，说明电压一直保持在2.0V，此时导体中的电流与电阻成反比。
故答案为：（1）见上图；（2）断开；右；（3）R处发生短路；（4）2.4；右；2；（5）C；（6）电压一定时，导体中的电流与电阻成反比。
26．在做“探究导体中电流跟电阻的关系”的实验中，实验器材有：学生电源（3V不变），电流表、电压表、定值电阻四只（5Ω、10Ω、20Ω、25Ω各一只），滑动变阻器M（10Ω1A），滑动变阻器N（20Ω1A），开关、导线若干。
（1）请你用笔画线代替导线，将图中的实物电路连接完整，要求滑片P向B端移动时电路中电流变大。
（2）实验过程中，使用不同定值电阻进行探究时，调节滑动变阻器的阻值，使电阻R两端电压保持不变，这种方法是 B （填字母编号）；
A．转换法 B．控制变量法 C．等效替代法
（3）某次实验中，连接好电路，闭合开关时，发现电流表示数几乎为零，电压表示数约3V，调节滑动变阻器的阻值，两电表示数均无明显变化，电路故障原因可能是 R断路 ；
（4）排除故障后，更换不同定值电阻进行了实验，记录实验数据如表：
实验次数
1
2
3
4
电阻/Ω
5
10
20
25
电流/A
0.40
0.20
0.10
0.08
分析表中数据可得到的结论是： 在电压一定时，通过导体的电流与导体的电阻成反比 ；
（5）实验中选择的滑动变阻器应是 N （选填“M”或“N”）。
解：（1）将滑动变阻器的B接线柱与定值电阻的右接线柱相连，如下图所示：
（2）导体中电流跟电阻和电阻两端电压有关，所以实验中要使用控制变量法，故B正确，AC错误；
（3）闭合开关，无论怎样移动滑片，且电压表始终为3V，电流表示数为零，说明电压表串联在了电路中，电流太小电流表显示不出来，则故障的原因可能是R断路；
（4）研究电流跟电阻之间的关系，电流的变化倍数与电阻变化倍数的倒数相等，故可得结论：在电压一定时，通过导体的电流与导体的电阻成反比。
（5）电压表的示数保持不变，由表格中数据知，UR＝I1R1＝5Ω×0.4A＝2V；
根据串分压的知识，当定值电阻的阻值最大为25Ω时，所需滑动变阻器的阻值最大，此时电路中电流为0.08A，
所以R滑＝＝＝12.5Ω，因此选择滑动变阻器N。
故答案为：（1）见上图；（2）B；（3）R断路；（4）在电压一定时，通过导体的电流与导体的电阻成反比；（5）N。
27．图甲是用伏安法测未知电阻R的实验图。
（1）请用笔画线代替导线，将图甲中实物电路连接完整。
（2）闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，电流表示数如图乙所示，其读数为I＝ 0.3 A，则未知电阻R＝ 8 Ω。
（3）若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整。
①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；
② 闭合开关S、S1 ，用电压表测出电源的电压U；
③请写出用测量值U、U1及R0来表示Rx的表达式：Rx＝ 。
解：（1）变阻器应串联在电路中，可将导线一端接在变阻器上端，另一端接在电阻R右端，如图所示。
（2）读图可知，电流表的量程为0～0.6A，其分度值为0.02A，则电流表的示数为0.3A。
由公式I＝得，
R＝＝＝8Ω；
（3）实验步骤：
①闭合开关S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；
②闭合开关S、S1，用电压表测出电源的电压U；
③因串联电路中总电压等于各分电压之和，
所以，R0两端的电压：
U0＝U﹣Ux＝U﹣U1，
因串联电路中各处的电流相等，
所以，I＝＝，即＝，
解得：Rx＝。
故答案为：
（1）如上图所示；
（2）0.3；8；
（3）②闭合开关S、S1；③。
28．如图所示，甲是用“伏安法”测量未知电阻Rx的实物电路图。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）闭合开关前，应将滑动变阻器的滑片移到 阻值最大 处；闭合开关，发现电流表几乎无示数，电压表指针明显偏转，则出现的故障可能是Rx 断路 。
（3）排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.4V，电流表示数如图乙所示，其读数为 0.24 A，则未知电阻Rx＝ 10 Ω。
（4）若实验中电压表损坏，利用其它的原有器材也能测出未知电阻Rx的阻值。实验电路如图丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数为I1；
②闭合开关S，将滑动变阻器的滑片P移到 b端 ，记录电流表示数I2；
③写出待测电阻的表达式，Rx＝ R0 （用已知量和测量量符号表示）
解：（1）滑动变阻器应和电流表串联，接线柱应该“一上一下”接入电路，如下图：
（2）为了保护电路，滑动变阻器的滑片应滑到阻值最大处；
由题意可知，电流表指针几乎未动，说明电路中没有电流（或电流很小），则电路中可能出现了断路；
又因为电压表指针有明显偏转，说明电压表两接线柱到电源两极间的电路是连通的，则出现的故障可能是Rx断路；
（3）如图乙所示，电流表的量程为0～0.6A，分度值为0.02A，读数为0.24A；
由I＝得未知电阻的阻值：Rx＝＝＝10Ω；
（4）②根据题意可知，应将滑片移到b端，记录电流表示数I2。
Rx表达式的推导：
步骤②，闭合开关S，将滑动变阻器的滑片P移到b端，Rx被短路，只有R0工作，电流表示数为I2；
所以电源电压：U＝I2R0，
步骤①，闭合开关S，将滑动变阻器的滑片P移到a端，两电阻并联，总电流为I1；
两次实验中，R0两端电压均等于电源电压，R0阻值不变，所以通过R0的电流均为I2，
根据并联电路的电流特点可得，通过待测电阻的电流Ix＝I1﹣I2，
并联电路电压相等，则待测电阻两端的电压：Ux＝U＝I2R0，
所以待测电阻Rx＝＝R0。
故答案为：
（1）如上图；（2）阻值最大；断路；（3）0.24；10；（4）②b端；③R0。
相关试卷
2020_2021学年九年级物理全册第18章电功率单元重点题型精选含解析新版新人教版： 这是一份2020_2021学年九年级物理全册第18章电功率单元重点题型精选含解析新版新人教版，共32页。试卷主要包含了“赛龙舟”是端午节里的传统节目等内容，欢迎下载使用。
2020_2021学年九年级物理全册第15章电流和电流单元重点题型精选含解析新版新人教版： 这是一份2020_2021学年九年级物理全册第15章电流和电流单元重点题型精选含解析新版新人教版，共15页。试卷主要包含了如图是锂等内容，欢迎下载使用。
2020_2021学年九年级物理全册第20章电与磁单元重点题型精选含解析新版新人教版： 这是一份2020_2021学年九年级物理全册第20章电与磁单元重点题型精选含解析新版新人教版，共16页。试卷主要包含了下列关于磁感线的说法，正确的是，图为磁悬浮地球仪等内容，欢迎下载使用。
