人教版九年级全册第2节 欧姆定律课时训练
展开
这是一份人教版九年级全册第2节 欧姆定律课时训练，共7页。试卷主要包含了选择题，填空题，实验题，计算题等内容，欢迎下载使用。

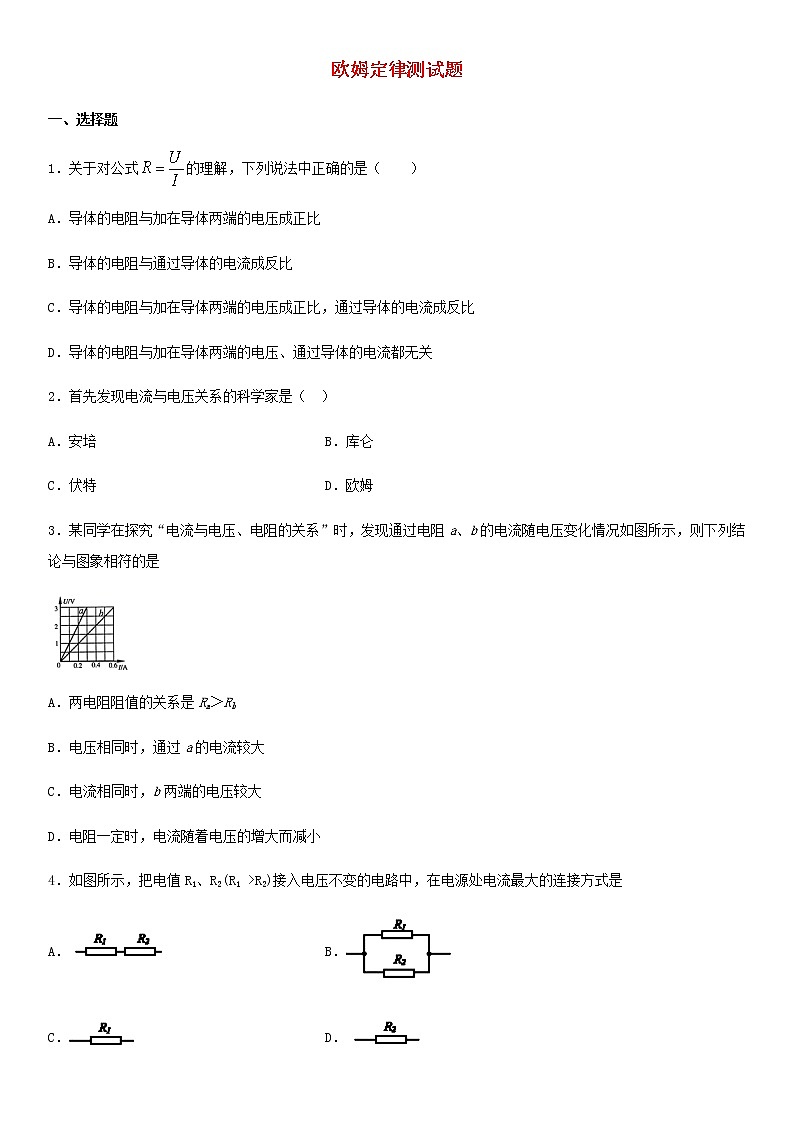

1．关于对公式的理解，下列说法中正确的是（ ）
A．导体的电阻与加在导体两端的电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体的电阻与加在导体两端的电压成正比，通过导体的电流成反比
D．导体的电阻与加在导体两端的电压、通过导体的电流都无关
2．首先发现电流与电压关系的科学家是（ ）
A．安培B．库仑
C．伏特D．欧姆
3．某同学在探究“电流与电压、电阻的关系”时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图象相符的是
A．两电阻阻值的关系是Ra＞Rb
B．电压相同时，通过a的电流较大
C．电流相同时，b两端的电压较大
D．电阻一定时，电流随着电压的增大而减小
4．如图所示，把电值R1、R2(R1 >R2)接入电压不变的电路中，在电源处电流最大的连接方式是
A．B．
C．D．

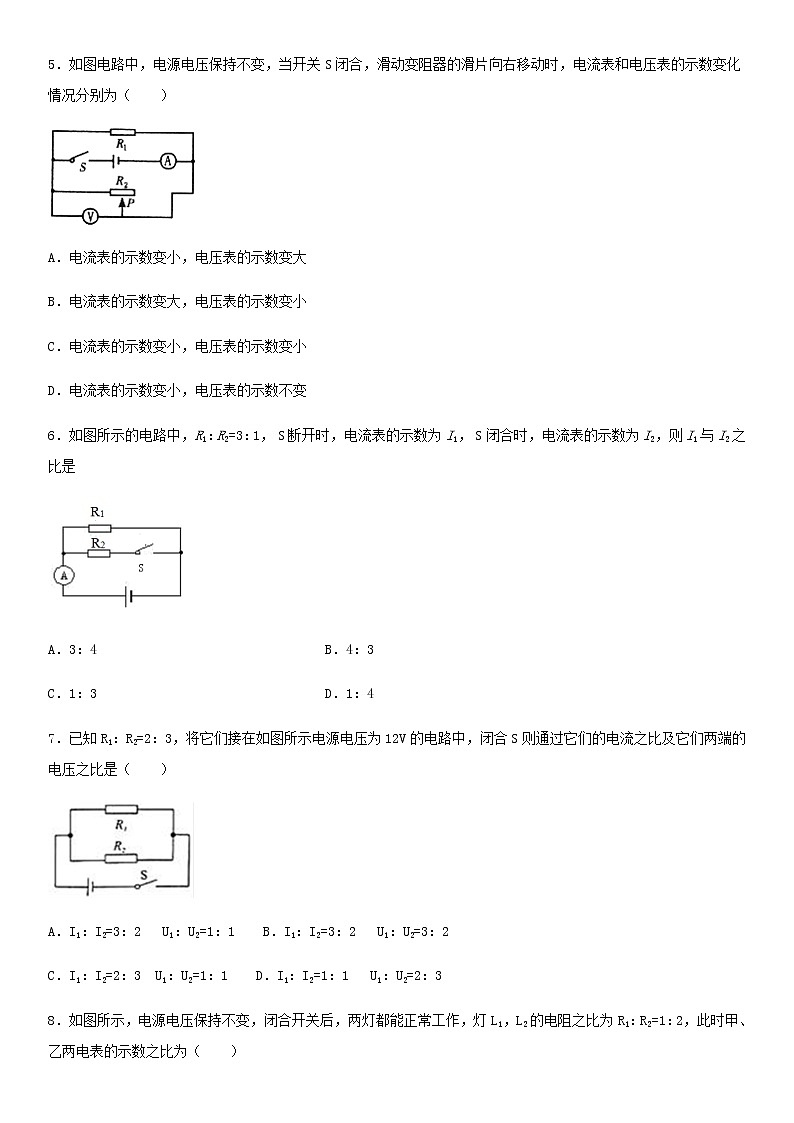

5．如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片向右移动时，电流表和电压表的示数变化情况分别为（ ）
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数变小，电压表的示数变小
D．电流表的示数变小，电压表的示数不变
6．如图所示的电路中，R1：R2=3：1， S断开时，电流表的示数为I1， S闭合时，电流表的示数为I2，则I1与I2之比是
A．3：4B．4：3
C．1：3D．1：4
7．已知R1：R2=2：3，将它们接在如图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（ ）
A．I1：I2=3：2 U1：U2=1：1 B．I1：I2=3：2 U1：U2=3：2
C．I1：I2=2：3 U1：U2=1：1 D．I1：I2=1：1 U1：U2=2：3

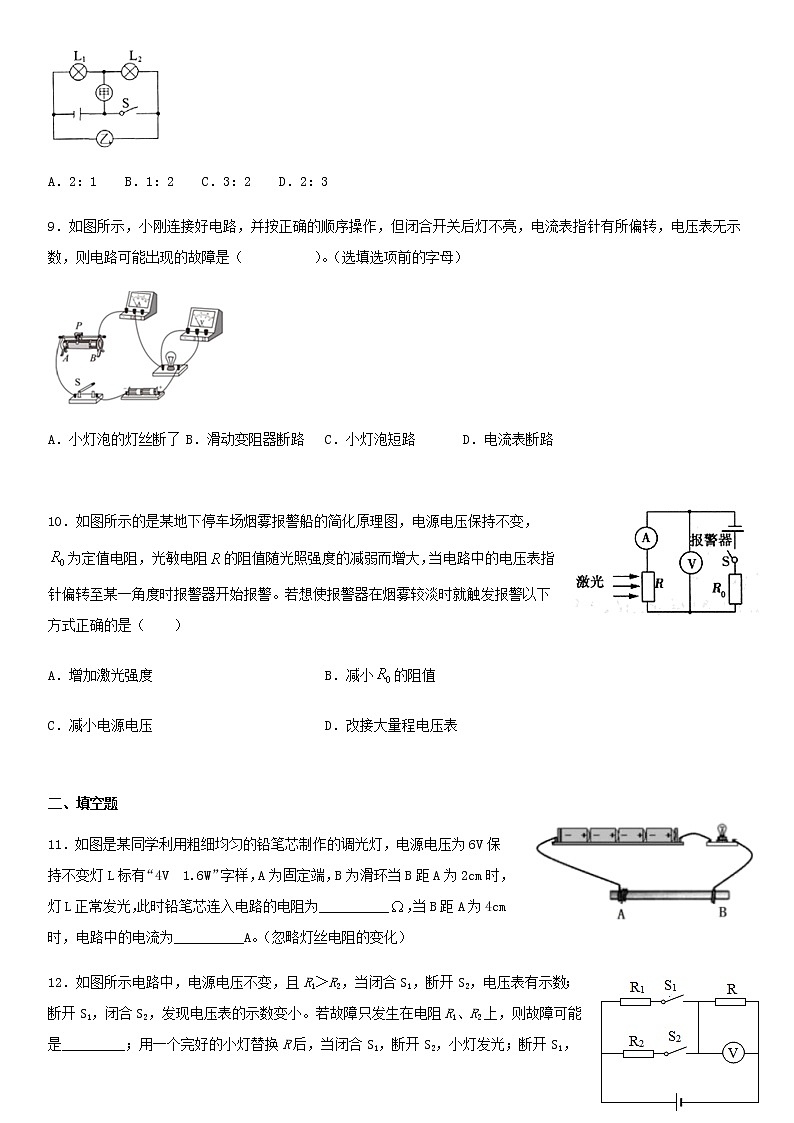

8．如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（ ）
A．2：1 B．1：2 C．3：2 D．2：3
9．如图所示，小刚连接好电路，并按正确的顺序操作，但闭合开关后灯不亮，电流表指针有所偏转，电压表无示数，则电路可能出现的故障是（ ）。（选填选项前的字母）
A．小灯泡的灯丝断了B．滑动变阻器断路C．小灯泡短路D．电流表断路
10．如图所示的是某地下停车场烟雾报警船的简化原理图，电源电压保持不变，为定值电阻，光敏电阻的阻值随光照强度的减弱而增大，当电路中的电压表指针偏转至某一角度时报警器开始报警。若想使报警器在烟雾较淡时就触发报警以下方式正确的是（ ）
A．增加激光强度B．减小的阻值
C．减小电源电压D．改接大量程电压表
二、填空题
11．如图是某同学利用粗细均匀的铅笔芯制作的调光灯，电源电压为6V保持不变灯L标有“4V 1.6W”字样，A为固定端，B为滑环当B距A为2cm时，灯L正常发光，此时铅笔芯连入电路的电阻为__________，当B距A为4cm时，电路中的电流为__________A。（忽略灯丝电阻的变化）
12．如图所示电路中，电源电压不变，且R1＞R2，当闭合S1，断开S2，电压表有示数；断开S1，闭合S2，发现电压表的示数变小。若故障只发生在电阻R1、R2上，则故障可能是_________；用一个完好的小灯替换R后，当闭合S1，断开S2，小灯发光；断开S1，闭合S2，小灯不发光，则一定存在的故障是_________。
13．当某导体两端电压是5V时，通过它的电流是0. 2A，则该导体的电阻是_________Ω；当它两端电压为0V时，该导体的电阻为_________Ω。
14．两只定值电阻，R1标有“10Ω1A”，R2标有“20Ω 0.5A”。现将它们串联起来接到某一电源上，为了不损坏电阻，该电源电压不得超过_____V；若将它们并联，为了不损坏电阻，干路允许通过的最大电流是_____A。
15．电路元件甲和乙中的电流与两端电压的关系如图所示，由图可知，甲的电阻是_______。若将甲、乙并联后接在电压为2V的电源两端，干路中的电流是_______A。
16．甲和乙两灯的额定电压均为6V，图是甲、乙两灯的电流随其两端 电压变化的曲线．现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为_____A，电源电压最大为_____V．
三、实验题
17．小致同学在“探究通过导体的电流与电阻的关系”时，他用如图所示的电路进行实验，可供选择的定值电阻分别为2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω。实验中电阻R两端的电压始终保持3V不变，滑动变阻器的规格为“15Ω 1A”。
（1）连接电路时，开关要处于________状态（选填“闭合”或“断开”）。
（2）实验中，若把 10Ω电阻接入电路后，应该调节变阻器的滑片，使电流表示数为____A，此时比接入5Ω电阻实验时，变阻器阻值要更_____（选填“大”或“小”）一些。
（3）实验中，不能被选用的电阻为______Ω，要保证所有电阻均能正常进行实验，滑动变阻器的规格应该控制其允许通过的最大电流不小于________A。
四、计算题
18．小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻Rx的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S1时，电流表的示数为0.9A，电源电压不变，求：
（1）电源电压；
（2）电阻Rx的阻值。
参考答案
D 2．D 3．A 4．B 5．D 6．D 7．A 8．D 9．C 10．B
11．5 0.3
12．R1短路、R2断路或R1短路同时R2断路 R2断路
13．25 25
14．15 1.5
15．20 0.3
16．0.5 8
17．断开 0.3 大 2.5 1.2
18．（）6V．（）20Ω．
1．关于对公式的理解，下列说法中正确的是（ ）
A．导体的电阻与加在导体两端的电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体的电阻与加在导体两端的电压成正比，通过导体的电流成反比
D．导体的电阻与加在导体两端的电压、通过导体的电流都无关
2．首先发现电流与电压关系的科学家是（ ）
A．安培B．库仑
C．伏特D．欧姆
3．某同学在探究“电流与电压、电阻的关系”时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图象相符的是
A．两电阻阻值的关系是Ra＞Rb
B．电压相同时，通过a的电流较大
C．电流相同时，b两端的电压较大
D．电阻一定时，电流随着电压的增大而减小
4．如图所示，把电值R1、R2(R1 >R2)接入电压不变的电路中，在电源处电流最大的连接方式是
A．B．
C．D．
5．如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片向右移动时，电流表和电压表的示数变化情况分别为（ ）
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数变小，电压表的示数变小
D．电流表的示数变小，电压表的示数不变
6．如图所示的电路中，R1：R2=3：1， S断开时，电流表的示数为I1， S闭合时，电流表的示数为I2，则I1与I2之比是
A．3：4B．4：3
C．1：3D．1：4
7．已知R1：R2=2：3，将它们接在如图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（ ）
A．I1：I2=3：2 U1：U2=1：1 B．I1：I2=3：2 U1：U2=3：2
C．I1：I2=2：3 U1：U2=1：1 D．I1：I2=1：1 U1：U2=2：3
8．如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（ ）
A．2：1 B．1：2 C．3：2 D．2：3
9．如图所示，小刚连接好电路，并按正确的顺序操作，但闭合开关后灯不亮，电流表指针有所偏转，电压表无示数，则电路可能出现的故障是（ ）。（选填选项前的字母）
A．小灯泡的灯丝断了B．滑动变阻器断路C．小灯泡短路D．电流表断路
10．如图所示的是某地下停车场烟雾报警船的简化原理图，电源电压保持不变，为定值电阻，光敏电阻的阻值随光照强度的减弱而增大，当电路中的电压表指针偏转至某一角度时报警器开始报警。若想使报警器在烟雾较淡时就触发报警以下方式正确的是（ ）
A．增加激光强度B．减小的阻值
C．减小电源电压D．改接大量程电压表
二、填空题
11．如图是某同学利用粗细均匀的铅笔芯制作的调光灯，电源电压为6V保持不变灯L标有“4V 1.6W”字样，A为固定端，B为滑环当B距A为2cm时，灯L正常发光，此时铅笔芯连入电路的电阻为__________，当B距A为4cm时，电路中的电流为__________A。（忽略灯丝电阻的变化）
12．如图所示电路中，电源电压不变，且R1＞R2，当闭合S1，断开S2，电压表有示数；断开S1，闭合S2，发现电压表的示数变小。若故障只发生在电阻R1、R2上，则故障可能是_________；用一个完好的小灯替换R后，当闭合S1，断开S2，小灯发光；断开S1，闭合S2，小灯不发光，则一定存在的故障是_________。
13．当某导体两端电压是5V时，通过它的电流是0. 2A，则该导体的电阻是_________Ω；当它两端电压为0V时，该导体的电阻为_________Ω。
14．两只定值电阻，R1标有“10Ω1A”，R2标有“20Ω 0.5A”。现将它们串联起来接到某一电源上，为了不损坏电阻，该电源电压不得超过_____V；若将它们并联，为了不损坏电阻，干路允许通过的最大电流是_____A。
15．电路元件甲和乙中的电流与两端电压的关系如图所示，由图可知，甲的电阻是_______。若将甲、乙并联后接在电压为2V的电源两端，干路中的电流是_______A。
16．甲和乙两灯的额定电压均为6V，图是甲、乙两灯的电流随其两端 电压变化的曲线．现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为_____A，电源电压最大为_____V．
三、实验题
17．小致同学在“探究通过导体的电流与电阻的关系”时，他用如图所示的电路进行实验，可供选择的定值电阻分别为2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω。实验中电阻R两端的电压始终保持3V不变，滑动变阻器的规格为“15Ω 1A”。
（1）连接电路时，开关要处于________状态（选填“闭合”或“断开”）。
（2）实验中，若把 10Ω电阻接入电路后，应该调节变阻器的滑片，使电流表示数为____A，此时比接入5Ω电阻实验时，变阻器阻值要更_____（选填“大”或“小”）一些。
（3）实验中，不能被选用的电阻为______Ω，要保证所有电阻均能正常进行实验，滑动变阻器的规格应该控制其允许通过的最大电流不小于________A。
四、计算题
18．小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻Rx的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S1时，电流表的示数为0.9A，电源电压不变，求：
（1）电源电压；
（2）电阻Rx的阻值。
参考答案
D 2．D 3．A 4．B 5．D 6．D 7．A 8．D 9．C 10．B
11．5 0.3
12．R1短路、R2断路或R1短路同时R2断路 R2断路
13．25 25
14．15 1.5
15．20 0.3
16．0.5 8
17．断开 0.3 大 2.5 1.2
18．（）6V．（）20Ω．
