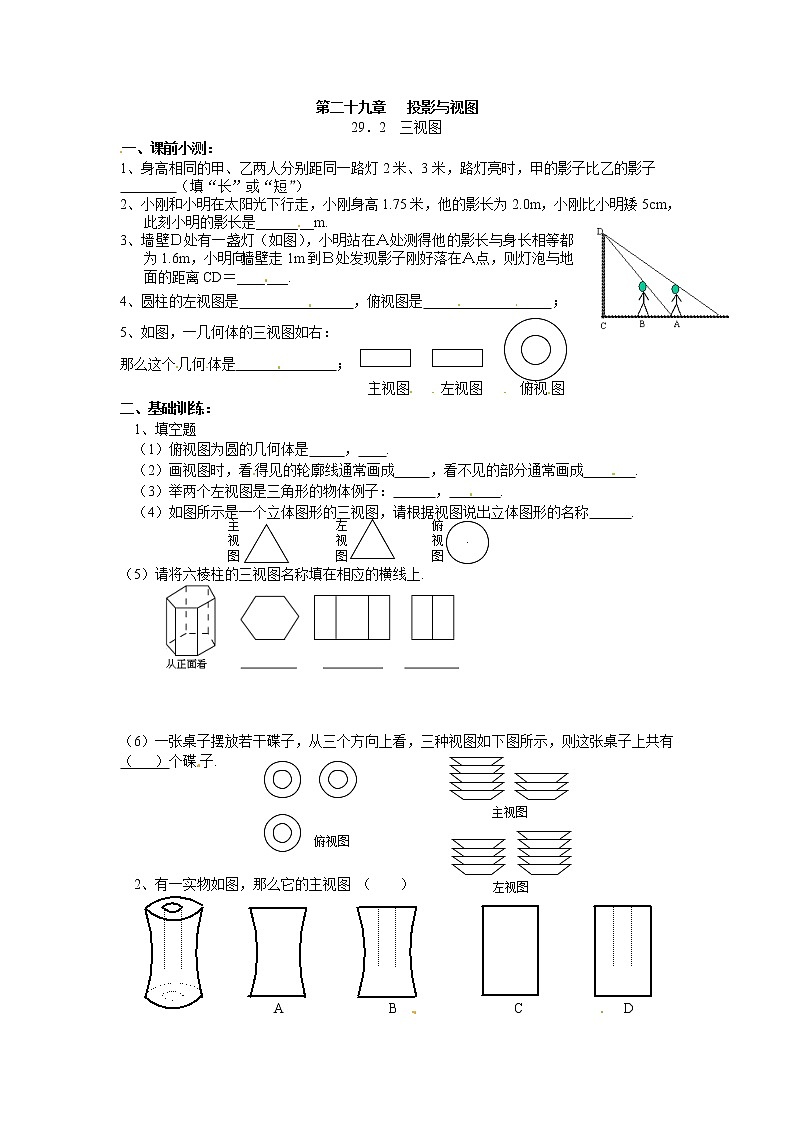

第二十九章   投影与视图

29．2  三视图

一、课前小测：

1、身高相同的甲、乙两人分别距同一路灯2米、3米，路灯亮时，甲的影子比乙的影子

        （填“长”或“短”）

2、小刚和小明在太阳光下行走，小刚身高1.75米，他的影长为2.0m，小刚比小明矮5cm，此刻小明的影长是________m.

3、墙壁Ｄ处有一盏灯（如图），小明站在Ａ处测得他的影长与身长相等都为1.6m，小明向墙壁走1m到Ｂ处发现影子刚好落在Ａ点，则灯泡与地面的距离CD＝_______.

4、圆柱的左视图是                ，俯视图是                  ；

5、如图，一几何体的三视图如右：

那么这个几何体是              ；

主视图   左视图     俯视图

二、基础训练：

1、填空题

（1）俯视图为圆的几何体是     ，    .

（2）画视图时，看得见的轮廓线通常画成     ，看不见的部分通常画成       .

（3）举两个左视图是三角形的物体例子：      ，       .

（4）如图所示是一个立体图形的三视图，请根据视图说出立体图形的名称      .

（5）请将六棱柱的三视图名称填在相应的横线上.[来源:Zxxk.Com]

[来源:Z+xx+k.Com]

（6）一张桌子摆放若干碟子，从三个方向上看，三种视图如下图所示，则这张桌子上共有     （   ）个碟子.

[来源:Zxxk.Com]

2、有一实物如图，那么它的主视图 （    ）[来源:学科网ZXXK]

A               B                C              D

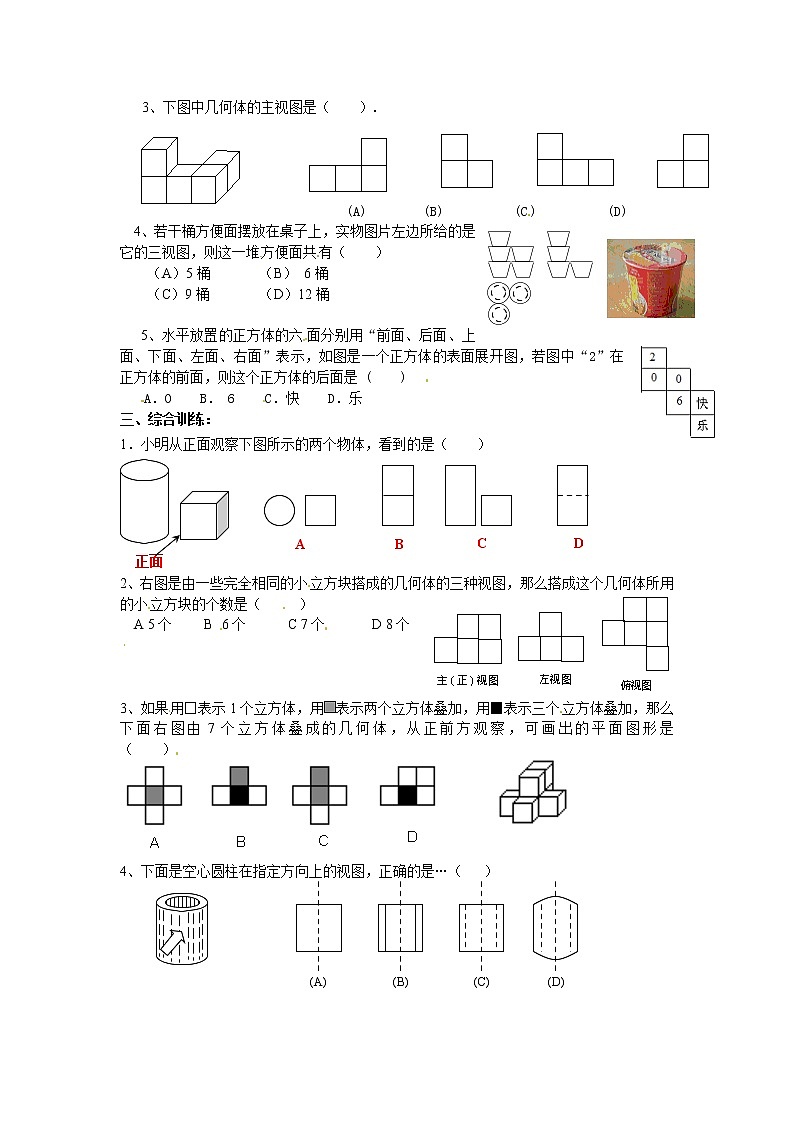

3、下图中几何体的主视图是（    ）.

 (A)        (B)          (C)          (D)

4、若干桶方便面摆放在桌子上，实物图片左边所给的是它的三视图，则这一堆方便面共有（　　）[来源:学科网]

（A）5桶  （B） 6桶

（C）9桶  （D）12桶

5、水平放置的正方体的六面分别用“前面、后面、上面、下面、左面、右面”表示，如图是一个正方体的表面展开图，若图中“2”在正方体的前面，则这个正方体的后面是 (    )[来源:Z*xx*k.Com]

A．O    B． 6    C．快    D．乐

三、综合训练：

1．小明从正面观察下图所示的两个物体，看到的是（    ）

2、右图是由一些完全相同的小立方块搭成的几何体的三种视图，那么搭成这个几何体所用的小立方块的个数是（     ）

A 5个  B 6个  C 7个  D 8个

[来源:学科网]

3、如果用□表示1个立方体，用表示两个立方体叠加，用■表示三个立方体叠加，那么下面右图由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是          （    ）

[来源:学,科,网Z,X,X,K]

4、下面是空心圆柱在指定方向上的视图，正确的是…（   ）

[来源:Zxxk.Com]

5、画出下面实物的三视图：

[来源:学.科.网]

[来源:学科网ZXXK]

[来源:学科网]

[来源:学科网]

 第二十九章   投影与视图

                          29．2    三视图

参考答案：[来源:Zxxk.Com]

一、     课前小测：

1、短 2、 3、 4、矩形，圆  5、空心圆柱[来源:Zxxk.Com]

二、基础训练：

1、(1)球，圆柱体；（2）实线，虚线；（3）圆锥，正四棱锥，倒放的正三棱柱等；（4）圆锥；（5）俯视图，正视图，左视图；（6）12.

2、A；3、C 4、B 5、B

三、综合训练：

1、C 2、D 3、B；4、A；5、题图：
