物理九年级全册第3节 测量小灯泡的电功率精品课后作业题

这是一份物理九年级全册第3节 测量小灯泡的电功率精品课后作业题，共6页。试卷主要包含了5 V　0，8 V　0，625W，25W等内容，欢迎下载使用。

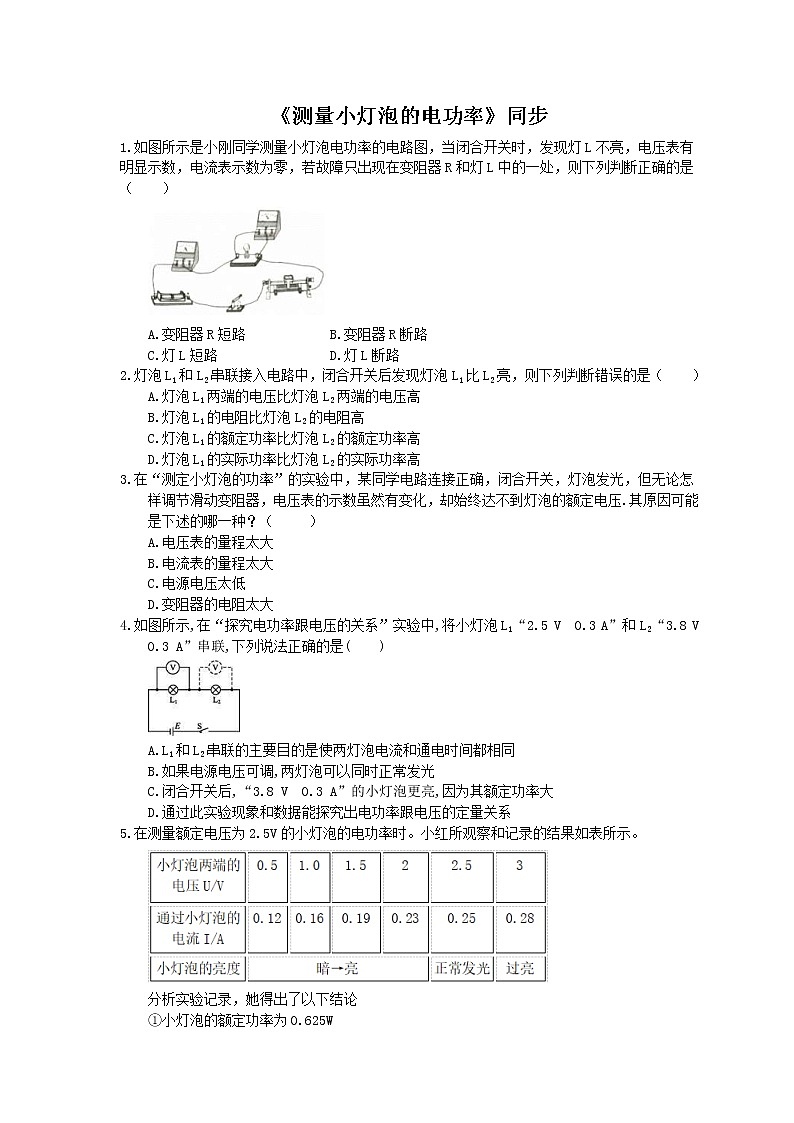

LISTNUM OutlineDefault \l 3 如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（ ）





A.变阻器R短路 B.变阻器R断路


C.灯L短路 D.灯L断路


LISTNUM OutlineDefault \l 3 灯泡L1和L2串联接入电路中，闭合开关后发现灯泡L1比L2亮，则下列判断错误的是（ ）


A.灯泡L1两端的电压比灯泡L2两端的电压高


B.灯泡L1的电阻比灯泡L2的电阻高


C.灯泡L1的额定功率比灯泡L2的额定功率高


D.灯泡L1的实际功率比灯泡L2的实际功率高


LISTNUM OutlineDefault \l 3 在“测定小灯泡的功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表的示数虽然有变化，却始终达不到灯泡的额定电压.其原因可能是下述的哪一种？（ ）


A.电压表的量程太大


B.电流表的量程太大


C.电源电压太低


D.变阻器的电阻太大


LISTNUM OutlineDefault \l 3 如图所示,在“探究电功率跟电压的关系”实验中,将小灯泡L1“2.5 V 0.3 A”和L2“3.8 V 0.3 A”串联,下列说法正确的是( )





A.L1和L2串联的主要目的是使两灯泡电流和通电时间都相同


B.如果电源电压可调,两灯泡可以同时正常发光


C.闭合开关后,“3.8 V 0.3 A”的小灯泡更亮,因为其额定功率大


D.通过此实验现象和数据能探究出电功率跟电压的定量关系


LISTNUM OutlineDefault \l 3 在测量额定电压为2.5V的小灯泡的电功率时。小红所观察和记录的结果如表所示。





分析实验记录，她得出了以下结论


①小灯泡的额定功率为0.625W


②小灯泡的实际功率越大，亮度越亮


③小灯泡的电阻随两端的电压升高而增大


①小灯泡和阻值为2Ω的定值电阻串联接在电压为3V的电源两端时，能正常发光


其中正确的是（ ）


A.只有① B.只有①② C.只有①②③ D.①②③④都正确

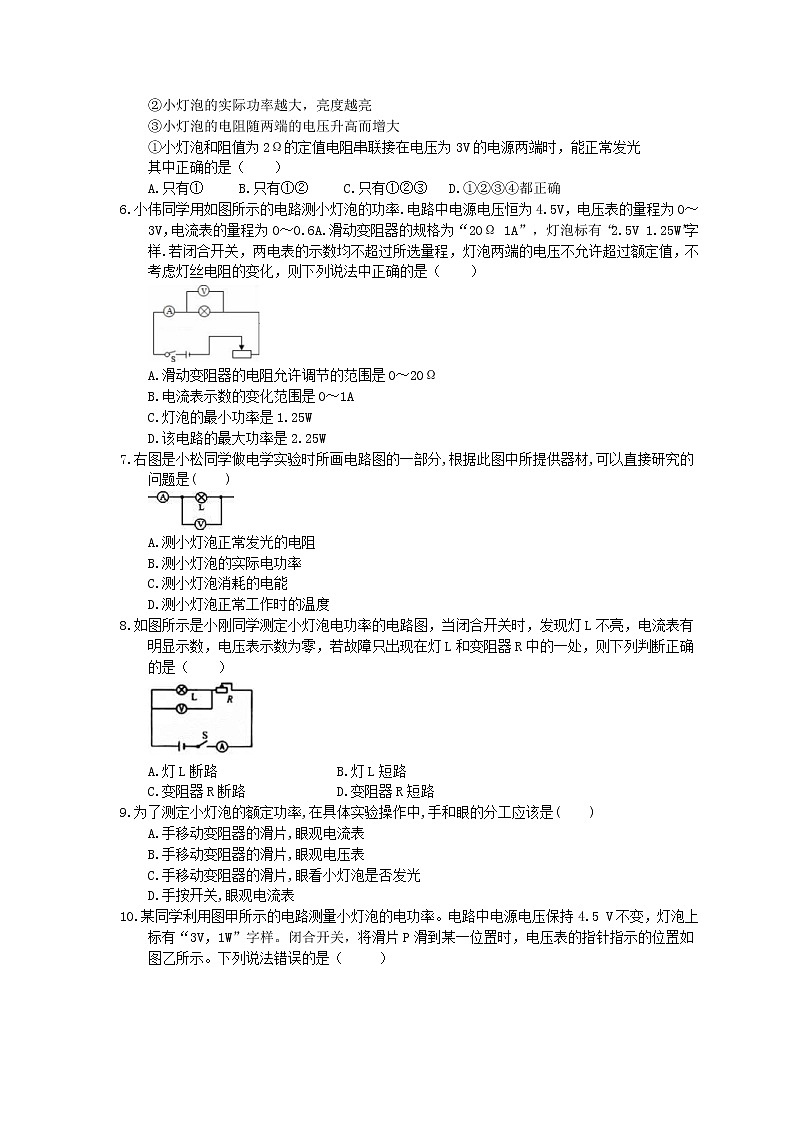

LISTNUM OutlineDefault \l 3 小伟同学用如图所示的电路测小灯泡的功率.电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A.滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样.若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是（ ）





A.滑动变阻器的电阻允许调节的范围是0～20Ω


B.电流表示数的变化范围是0～1A


C.灯泡的最小功率是1.25W


D.该电路的最大功率是2.25W


LISTNUM OutlineDefault \l 3 右图是小松同学做电学实验时所画电路图的一部分,根据此图中所提供器材,可以直接研究的问题是( )





A.测小灯泡正常发光的电阻


B.测小灯泡的实际电功率


C.测小灯泡消耗的电能


D.测小灯泡正常工作时的温度


LISTNUM OutlineDefault \l 3 如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）





A.灯L断路 B.灯L短路


C.变阻器R断路 D.变阻器R短路


LISTNUM OutlineDefault \l 3 为了测定小灯泡的额定功率,在具体实验操作中,手和眼的分工应该是( )


A.手移动变阻器的滑片,眼观电流表


B.手移动变阻器的滑片,眼观电压表


C.手移动变阻器的滑片,眼看小灯泡是否发光


D.手按开关,眼观电流表

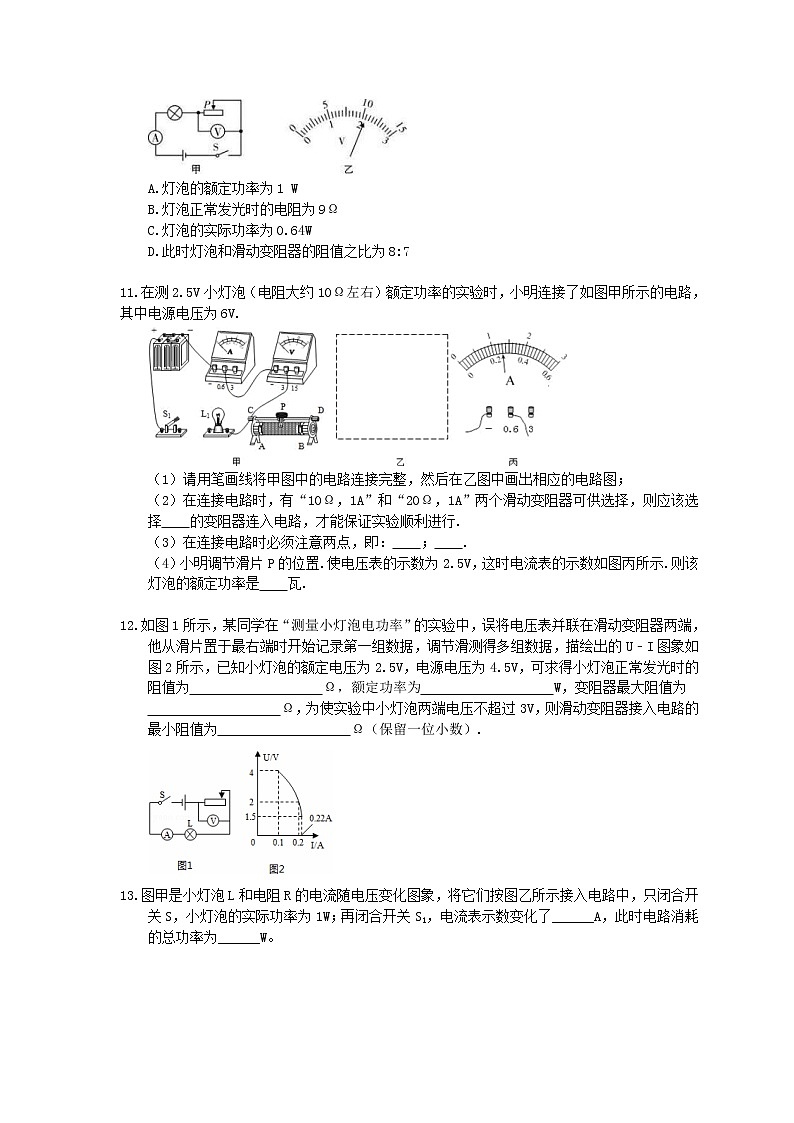

LISTNUM OutlineDefault \l 3 某同学利用图甲所示的电路测量小灯泡的电功率。电路中电源电压保持4.5 V不变，灯泡上标有“3V，1W”字样。闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示。下列说法错误的是（ ）





A.灯泡的额定功率为1 W


B.灯泡正常发光时的电阻为9Ω


C.灯泡的实际功率为0.64W


D.此时灯泡和滑动变阻器的阻值之比为8:7





LISTNUM OutlineDefault \l 3 在测2.5V小灯泡（电阻大约10Ω左右）额定功率的实验时，小明连接了如图甲所示的电路，其中电源电压为6V.





（1）请用笔画线将甲图中的电路连接完整，然后在乙图中画出相应的电路图；


（2）在连接电路时，有“10Ω，1A”和“20Ω，1A”两个滑动变阻器可供选择，则应该选择 的变阻器连入电路，才能保证实验顺利进行.


（3）在连接电路时必须注意两点，即： ； .


（4）小明调节滑片P的位置.使电压表的示数为2.5V，这时电流表的示数如图丙所示.则该灯泡的额定功率是 瓦.





LISTNUM OutlineDefault \l 3 如图1所示，某同学在“测量小灯泡电功率”的实验中，误将电压表并联在滑动变阻器两端，他从滑片置于最右端时开始记录第一组数据，调节滑测得多组数据，描绘出的U﹣I图象如图2所示，已知小灯泡的额定电压为2.5V，电源电压为4.5V，可求得小灯泡正常发光时的阻值为 Ω，额定功率为 W，变阻器最大阻值为 Ω，为使实验中小灯泡两端电压不超过3V，则滑动变阻器接入电路的最小阻值为 Ω（保留一位小数）.





LISTNUM OutlineDefault \l 3 图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；再闭合开关S1，电流表示数变化了______A，此时电路消耗的总功率为______W。








LISTNUM OutlineDefault \l 3 小科测量额定电压为2.0V小灯泡的电功率，电路图如图甲所示，电源为两节干电池，利用测得数据绘制图象如图乙、丙所示，图中x为滑片P移动的距离。





（1）当滑片P移动的距离为a时，图丙中电流突然变小的原因是 。


（2）该小灯泡的额定功率是 。





LISTNUM OutlineDefault \l 3 如图甲是小莉用电压表和电流表测定2.5V灯泡的额定功率的电路。在实验过程中，符合操作要求。闭合开关前，滑动变阻器的滑片应置于_________端(填“左”或“右”)。闭合开关后，将滑动变阻器的滑片P移至如图所示的位置时，灯泡正常发光，此时电流表的示数如图21乙所示，则电流表示数是 A，灯泡的额定功率是 W。








LISTNUM OutlineDefault \l 3 测量小灯泡额定功率的实验操作步骤如下,正确的操作顺序为 。


A.断开开关;


B.将滑动变阻器调到电阻最大的位置;


C.设计电路,并画出电路图;


D.整理器材;


E.闭合开关,调节滑片,使小灯泡两端电压等于额定电压;


F.观察并记录电流表的读数;


G.断开开关,按电路图连接电路;


H.应用公式,计算小灯泡的额定功率。

















LISTNUM OutlineDefault \l 3 给你一只电流表、一只5 Ω的电阻、电源、滑动变阻器、开关、导线若干,你能测出额定电压为2.5 V的小灯泡的额定功率吗?


(1)请在虚线框中画出电路图;





(2)写出实验的步骤;


(3)写出小灯泡额定功率的表达式。














参考答案


LISTNUM OutlineDefault \l 3 \s 1 答案为：D


LISTNUM OutlineDefault \l 3 答案为：C


LISTNUM OutlineDefault \l 3 答案为：C


LISTNUM OutlineDefault \l 3 答案为：B


LISTNUM OutlineDefault \l 3 答案为：D


LISTNUM OutlineDefault \l 3 答案为：D.


LISTNUM OutlineDefault \l 3 答案为：B


LISTNUM OutlineDefault \l 3 答案为：B


LISTNUM OutlineDefault \l 3 答案为：B


LISTNUM OutlineDefault \l 3 答案为：C


LISTNUM OutlineDefault \l 3 答案为：（1）如图所示；（2）“20Ω 1A”；


（3）开关断开；滑动变阻器移到阻值最大处；（4）0.65.


LISTNUM OutlineDefault \l 3 答案为：12.5；0.5；40；6.8.


LISTNUM OutlineDefault \l 3 答案为：0.2；1.4.





LISTNUM OutlineDefault \l 3 答案为：（1）灯丝断了；（2）0.4W。


LISTNUM OutlineDefault \l 3 答案为：左，0.2 ，0.5


LISTNUM OutlineDefault \l 3 答案为：CGBEFADH


解析：实验操作应按设计电路、连接电路、实验操作、数据处理、整理器材的顺序进行。


LISTNUM OutlineDefault \l 3 答案为：(1)如图所示





(2)实验步骤:


①按图甲所示连接电路,调节滑片P,直到电流表示数为I1==0.5 A 时,


小灯泡正常发光;


②保持滑片P不动,按图乙所示连接电路,将电流表与灯泡串联,读出电流表的示数I2;


③算出灯泡的额定功率为P额=U额I2=2.5I2(W)。


(3)P额=2.5I2(W)。


解析：题中没有提供电压表,确定小灯泡正常发光是本题关键。


根据并联电路各支路两端电压相等的特点,可采用并联的方式,利用已知电阻和电流表来确定小灯泡两端的电压。
