    2020年人教版九年级物理《电阻测量》同步练习(含答案)
    立即下载
    加入资料篮

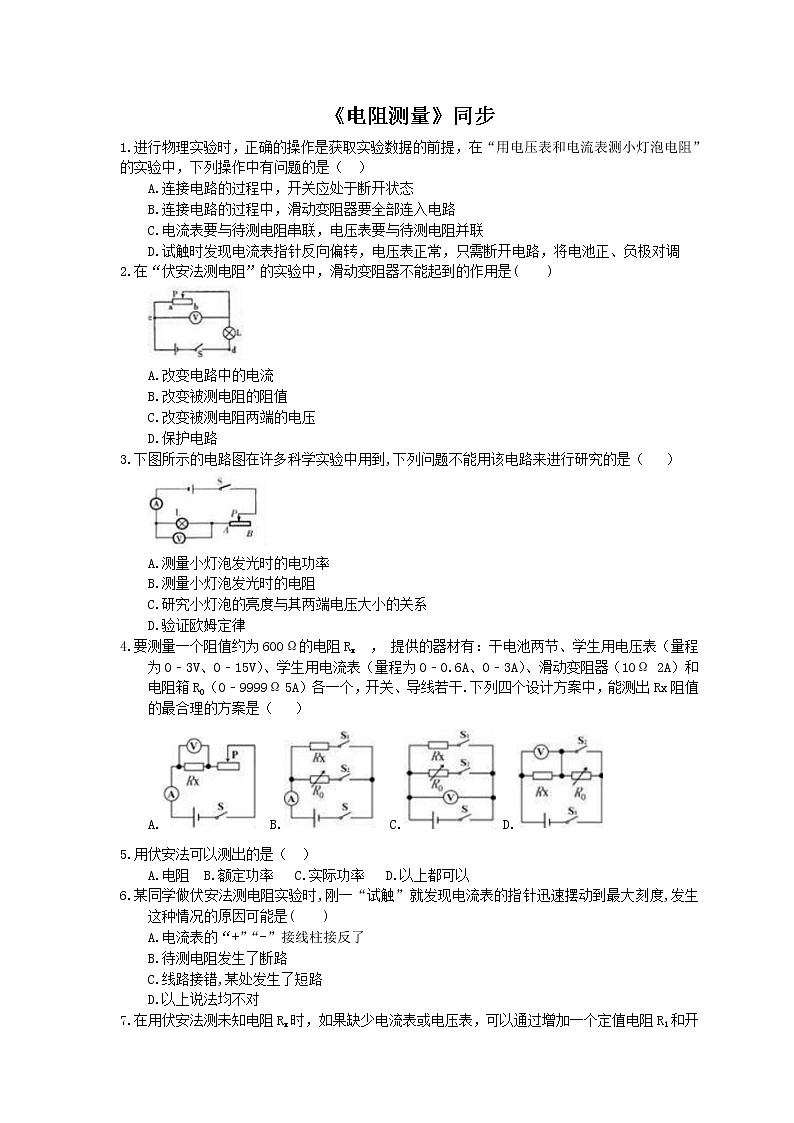

    2020年人教版九年级物理《电阻测量》同步练习(含答案)01

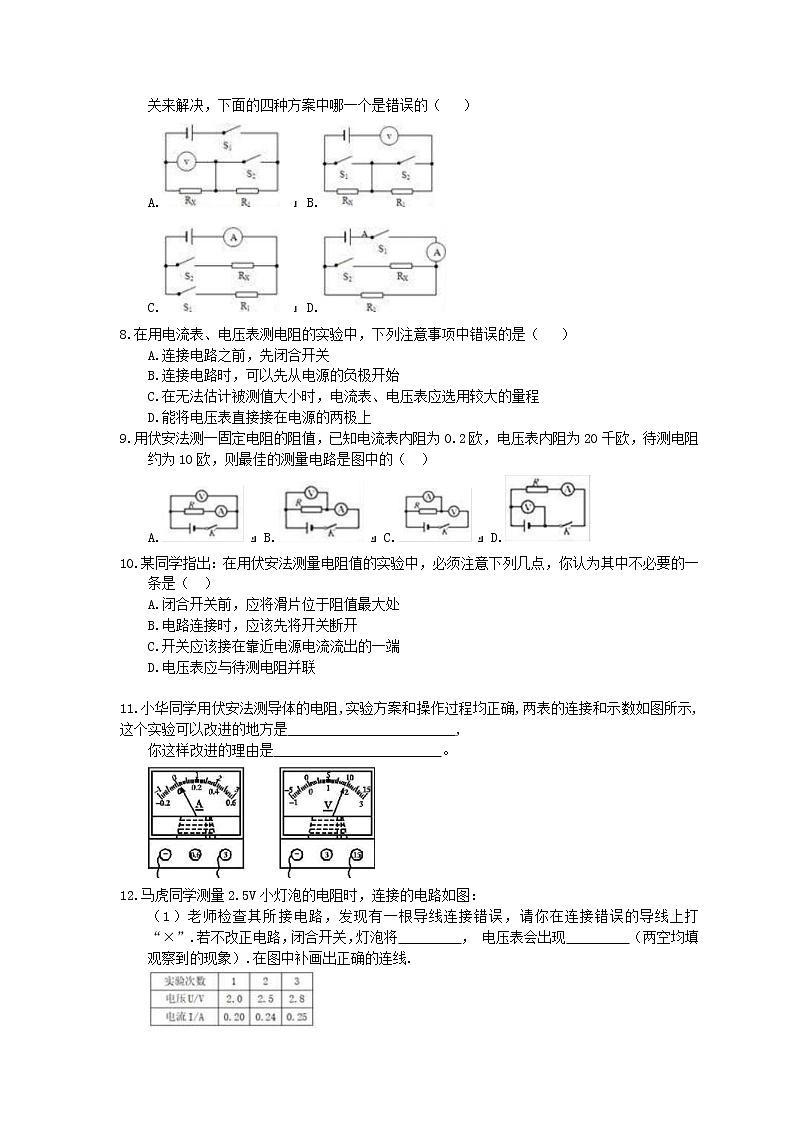

    2020年人教版九年级物理《电阻测量》同步练习(含答案)02
    还剩2页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    人教版九年级全册第3节 电阻的测量优秀习题

    展开
    这是一份人教版九年级全册第3节 电阻的测量优秀习题,共4页。

    LISTNUM OutlineDefault \l 3 进行物理实验时,正确的操作是获取实验数据的前提,在“用电压表和电流表测小灯泡电阻”的实验中,下列操作中有问题的是( )


    A.连接电路的过程中,开关应处于断开状态


    B.连接电路的过程中,滑动变阻器要全部连入电路


    C.电流表要与待测电阻串联,电压表要与待测电阻并联


    D.试触时发现电流表指针反向偏转,电压表正常,只需断开电路,将电池正、负极对调


    LISTNUM OutlineDefault \l 3 在“伏安法测电阻”的实验中,滑动变阻器不能起到的作用是( )





    A.改变电路中的电流


    B.改变被测电阻的阻值


    C.改变被测电阻两端的电压


    D.保护电路


    LISTNUM OutlineDefault \l 3 下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是( )





    A.测量小灯泡发光时的电功率


    B.测量小灯泡发光时的电阻


    C.研究小灯泡的亮度与其两端电压大小的关系


    D.验证欧姆定律


    LISTNUM OutlineDefault \l 3 要测量一个阻值约为600Ω的电阻Rx , 提供的器材有:干电池两节、学生用电压表(量程为0﹣3V、0﹣15V)、学生用电流表(量程为0﹣0.6A、0﹣3A)、滑动变阻器(10Ω 2A)和电阻箱R0(0﹣9999Ω 5A)各一个,开关、导线若干.下列四个设计方案中,能测出Rx阻值的最合理的方案是( )


    A. B. C. D.


    LISTNUM OutlineDefault \l 3 用伏安法可以测出的是( )


    A.电阻 B.额定功率 C.实际功率 D.以上都可以


    LISTNUM OutlineDefault \l 3 某同学做伏安法测电阻实验时,刚一“试触”就发现电流表的指针迅速摆动到最大刻度,发生这种情况的原因可能是( )


    A.电流表的“+”“-”接线柱接反了


    B.待测电阻发生了断路


    C.线路接错,某处发生了短路


    D.以上说法均不对


    LISTNUM OutlineDefault \l 3 在用伏安法测未知电阻Rx时,如果缺少电流表或电压表,可以通过增加一个定值电阻R1和开关来解决,下面的四种方案中哪一个是错误的( )


    A. B.


    C. D.


    LISTNUM OutlineDefault \l 3 在用电流表、电压表测电阻的实验中,下列注意事项中错误的是( )


    A.连接电路之前,先闭合开关


    B.连接电路时,可以先从电源的负极开始


    C.在无法估计被测值大小时,电流表、电压表应选用较大的量程


    D.能将电压表直接接在电源的两极上


    LISTNUM OutlineDefault \l 3 用伏安法测一固定电阻的阻值,已知电流表内阻为0.2欧,电压表内阻为20千欧,待测电阻约为10欧,则最佳的测量电路是图中的( )


    A. B. C. D.


    LISTNUM OutlineDefault \l 3 某同学指出:在用伏安法测量电阻值的实验中,必须注意下列几点,你认为其中不必要的一条是( )


    A.闭合开关前,应将滑片位于阻值最大处


    B.电路连接时,应该先将开关断开


    C.开关应该接在靠近电源电流流出的一端


    D.电压表应与待测电阻并联





    LISTNUM OutlineDefault \l 3 小华同学用伏安法测导体的电阻,实验方案和操作过程均正确,两表的连接和示数如图所示,这个实验可以改进的地方是 ,


    你这样改进的理由是 。





    LISTNUM OutlineDefault \l 3 马虎同学测量2.5V小灯泡的电阻时,连接的电路如图:


    (1)老师检查其所接电路,发现有一根导线连接错误,请你在连接错误的导线上打“×”.若不改正电路,闭合开关,灯泡将 , 电压表会出现 (两空均填观察到的现象).在图中补画出正确的连线.





    (2)马虎同学改正错误后,按正确的操作测得的数据如上表:则从表中计算出三次小灯泡的电阻_______(填“相等”或“不相等”),你认为导致本结果的原因可能是_______.





    LISTNUM OutlineDefault \l 3 在“伏安法测电阻”的实验中,为了使测量结果的误差较小,一般可采取的措施有________ 、________ 。


    LISTNUM OutlineDefault \l 3 在伏安法测电阻的实验中,实验原理是________,但算出的结果往往是不同的,这属于实验中的误差,是不可避免的,采取________的办法可以减小误差.


    实验题


    LISTNUM OutlineDefault \l 3 在“用电流表、电压表测电阻”的实验中,小明和小华使用同一套实验器材先后进行实验。该套实验器材包括电源(电压保持不变)、一个待测电阻Rx、电流表、电压表、滑动变阻器、电键及导线若干。





    ①小明连接了如图(a)所示的电路,闭合电键,发现电流表的示数为0.34安,电压表的示数为6.0伏。


    ②接着小华进行实验,连接了如图(b)所示的电路,闭合电键,发现电流表示数为0.30安。在老师帮助下,小华发现了问题,立刻断开电键,重新正确连接了实验电路,并且实验步骤操作正确,闭合电键时,电流表的示数为0.16安;接着小华将滑片P移动到某位置时,电流表、电压表的示数如图(c)所示。





    请综合小明和小华的实验情况,完成表格中的实验数据记录和计算。(计算电阻时,精确到0.1欧)








    参考答案


    LISTNUM OutlineDefault \l 3 \s 1 答案为:D


    LISTNUM OutlineDefault \l 3 答案为:B


    LISTNUM OutlineDefault \l 3 答案为:D


    LISTNUM OutlineDefault \l 3 答案为:D


    LISTNUM OutlineDefault \l 3 答案为:D


    LISTNUM OutlineDefault \l 3 答案为:C;


    解析:若电流表的“+”“-”接线柱接反了,则电流表的指针向相反方向偏转,故选项A不可能;若待测电阻发生了断路,则电流表的示数为零,故选项B不可能;若线路中某处发生了短路,此时电路中电流有可能很大,故选项C可能。


    LISTNUM OutlineDefault \l 3 答案为:B


    LISTNUM OutlineDefault \l 3 答案为:A


    LISTNUM OutlineDefault \l 3 答案为:B


    LISTNUM OutlineDefault \l 3 答案为:C


    LISTNUM OutlineDefault \l 3 答案为:把电流表量程改为0~0.6 答案为:A;电流表所选量程偏大,指针偏转角度小,读数时误差大


    解析:由题图可知,电流表所选量程是0~3 A,示数是0.1 A,指针偏转角度很小,读数时误差较大。


    LISTNUM OutlineDefault \l 3 答案为:不亮;指针偏向最大刻度右侧;不相等;


    小灯泡灯丝的电阻随它温度的升高而增大


    LISTNUM OutlineDefault \l 3 答案为:多次测量取电阻的平均值;量程范围之内,电表选择小量程


    LISTNUM OutlineDefault \l 3 答案为:多次测量取平均值


    LISTNUM OutlineDefault \l 3 答案为:
