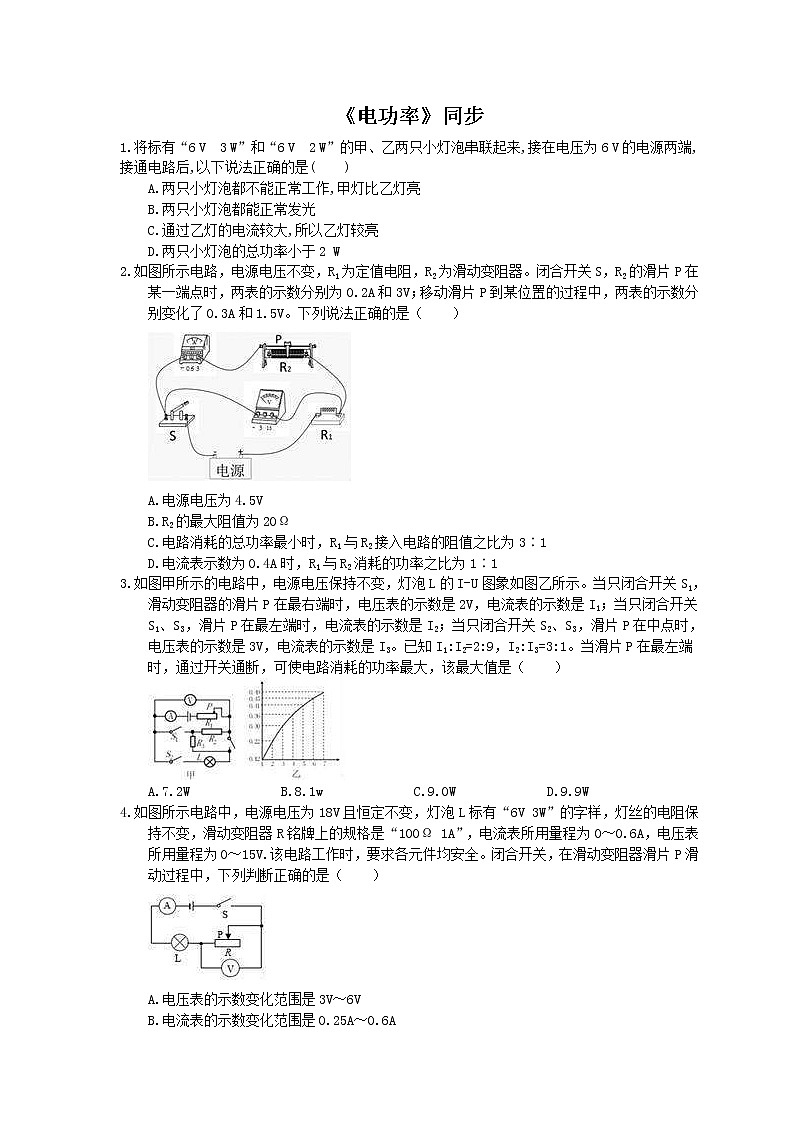

LISTNUM OutlineDefault \l 3 将标有“6 V 3 W”和“6 V 2 W”的甲、乙两只小灯泡串联起来,接在电压为6 V的电源两端,接通电路后,以下说法正确的是( )


A.两只小灯泡都不能正常工作,甲灯比乙灯亮


B.两只小灯泡都能正常发光


C.通过乙灯的电流较大,所以乙灯较亮


D.两只小灯泡的总功率小于2 W


LISTNUM OutlineDefault \l 3 如图所示电路，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，R2的滑片P在某一端点时，两表的示数分别为0.2A和3V；移动滑片P到某位置的过程中，两表的示数分别变化了0.3A和1.5V。下列说法正确的是（ ）





A.电源电压为4.5V


B.R2的最大阻值为20Ω


C.电路消耗的总功率最小时，R1与R2接入电路的阻值之比为3∶1


D.电流表示数为0.4A时，R1与R2消耗的功率之比为1∶1


LISTNUM OutlineDefault \l 3 如图甲所示的电路中，电源电压保持不变，灯泡L的I-U图象如图乙所示。当只闭合开关S1，滑动变阻器的滑片P在最右端时，电压表的示数是2V，电流表的示数是I1；当只闭合开关S1、S3，滑片P在最左端时，电流表的示数是I2；当只闭合开关S2、S3，滑片P在中点时，电压表的示数是3V，电流表的示数是I3。已知I1:I2=2:9，I2:I3=3:1。当滑片P在最左端时，通过开关通断，可使电路消耗的功率最大，该最大值是（ ）








LISTNUM OutlineDefault \l 3 如图所示电路中，电源电压为18V且恒定不变，灯泡L标有“6V 3W”的字样，灯丝的电阻保持不变，滑动变阻器R铭牌上的规格是“100Ω 1A”，电流表所用量程为0～0.6A，电压表所用量程为0～15V.该电路工作时，要求各元件均安全。闭合开关，在滑动变阻器滑片P滑动过程中，下列判断正确的是（ ）

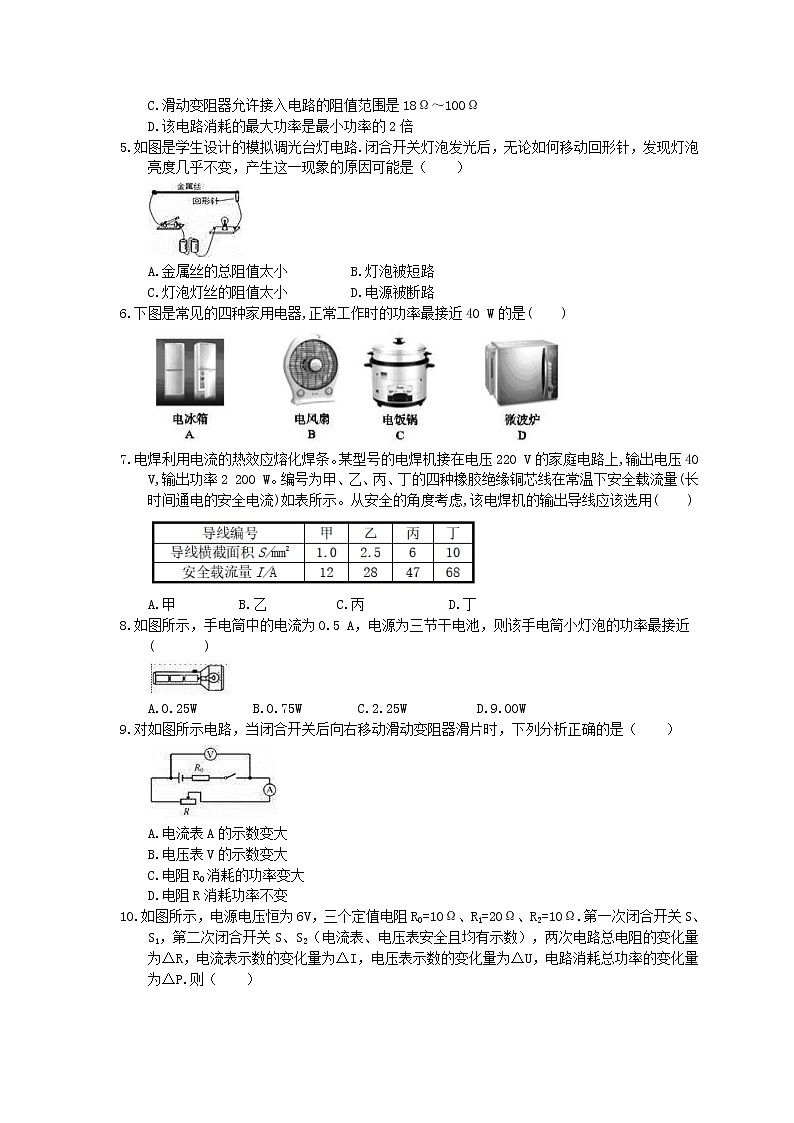

A.电压表的示数变化范围是3V～6V


B.电流表的示数变化范围是0.25A～0.6A


C.滑动变阻器允许接入电路的阻值范围是18Ω～100Ω


D.该电路消耗的最大功率是最小功率的2倍


LISTNUM OutlineDefault \l 3 如图是学生设计的模拟调光台灯电路.闭合开关灯泡发光后，无论如何移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是（ ）





A.金属丝的总阻值太小 B.灯泡被短路


C.灯泡灯丝的阻值太小 D.电源被断路


LISTNUM OutlineDefault \l 3 下图是常见的四种家用电器,正常工作时的功率最接近40 W的是( )





LISTNUM OutlineDefault \l 3 电焊利用电流的热效应熔化焊条。某型号的电焊机接在电压220 V的家庭电路上,输出电压40 V,输出功率2 200 W。编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下安全载流量(长时间通电的安全电流)如表所示。从安全的角度考虑,该电焊机的输出导线应该选用( )





A.甲 B.乙 C.丙 D.丁


LISTNUM OutlineDefault \l 3 如图所示，手电筒中的电流为0.5 A，电源为三节干电池，则该手电筒小灯泡的功率最接近( )








LISTNUM OutlineDefault \l 3 对如图所示电路，当闭合开关后向右移动滑动变阻器滑片时，下列分析正确的是（ ）





A.电流表A的示数变大


B.电压表V的示数变大


C.电阻R0消耗的功率变大


D.电阻R消耗功率不变


LISTNUM OutlineDefault \l 3 如图所示，电源电压恒为6V，三个定值电阻R0=10Ω、R1=20Ω、R2=10Ω.第一次闭合开关S、S1，第二次闭合开关S、S2（电流表、电压表安全且均有示数），两次电路总电阻的变化量为△R，电流表示数的变化量为△I，电压表示数的变化量为△U，电路消耗总功率的变化量为△P.则（ ）

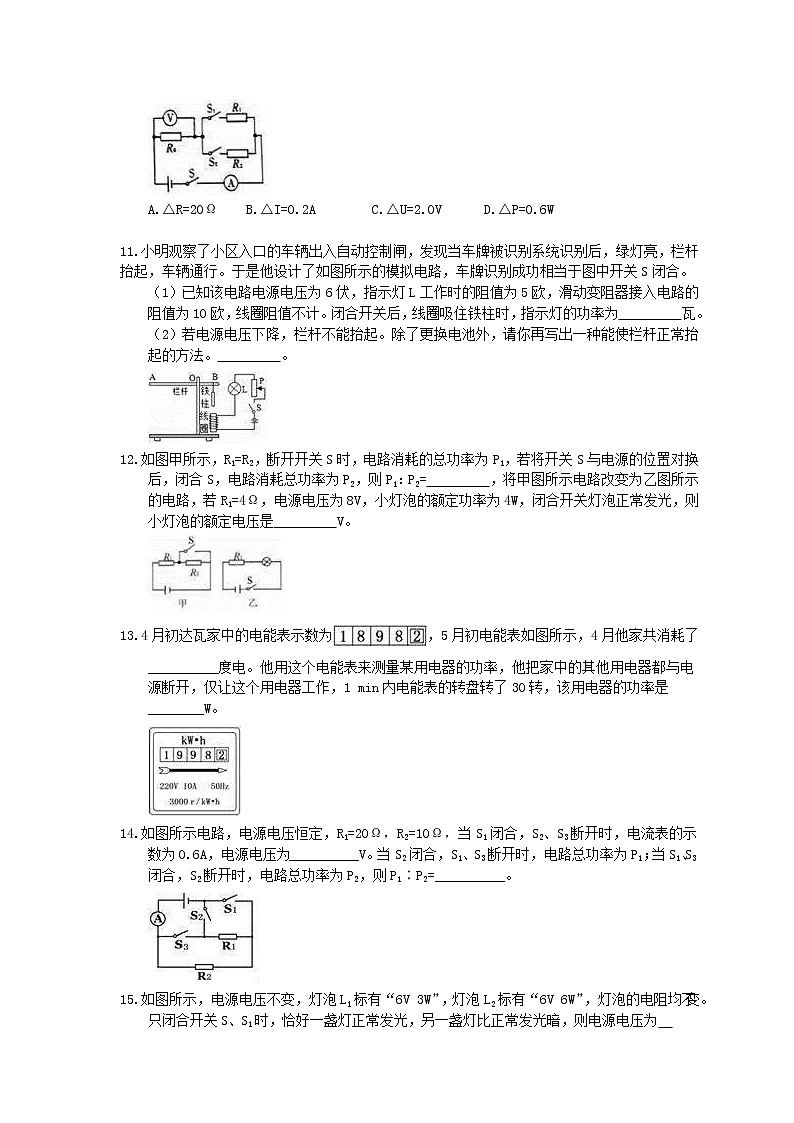

A.△R=20Ω B.△I=0.2A C.△U=2.0V D.△P=0.6W





LISTNUM OutlineDefault \l 3 小明观察了小区入口的车辆出入自动控制闸，发现当车牌被识别系统识别后，绿灯亮，栏杆抬起，车辆通行。于是他设计了如图所示的模拟电路，车牌识别成功相当于图中开关S闭合。


（1）已知该电路电源电压为6伏，指示灯L工作时的阻值为5欧，滑动变阻器接入电路的阻值为10欧，线圈阻值不计。闭合开关后，线圈吸住铁柱时，指示灯的功率为 瓦。


（2）若电源电压下降，栏杆不能抬起。除了更换电池外，请你再写出一种能使栏杆正常抬起的方法。 。





LISTNUM OutlineDefault \l 3 如图甲所示，R1=R2，断开开关S时，电路消耗的总功率为P1，若将开关S与电源的位置对换后，闭合S，电路消耗总功率为P2，则P1：P2= ，将甲图所示电路改变为乙图所示的电路，若R1=4Ω，电源电压为8V，小灯泡的额定功率为4W，闭合开关灯泡正常发光，则小灯泡的额定电压是 V。





LISTNUM OutlineDefault \l 3 4月初达瓦家中的电能表示数为，5月初电能表如图所示，4月他家共消耗了__________度电。他用这个电能表来测量某用电器的功率，他把家中的其他用电器都与电源断开，仅让这个用电器工作，1 min内电能表的转盘转了30转，该用电器的功率是________W。





LISTNUM OutlineDefault \l 3 如图所示电路，电源电压恒定，R1=20Ω，R2=10Ω，当S1闭合，S2、S3断开时，电流表的示数为0.6A，电源电压为__________V。当S2闭合，S1、S3断开时，电路总功率为P1；当S1、S3闭合，S2断开时，电路总功率为P2，则P1∶P2=__________。





LISTNUM OutlineDefault \l 3 如图所示，电源电压不变，灯泡L1标有“6V 3W”，灯泡L2标有“6V 6W”，灯泡的电阻均不变。只闭合开关S、S1时，恰好一盏灯正常发光，另一盏灯比正常发光暗，则电源电压为 V.只闭合开关S、S2时，调节变阻器的滑片，使电压表的示数为3V时，变阻器连入电路的阻值为 Ω.此时灯泡L1的实际功率为 W。





LISTNUM OutlineDefault \l 3 如图所示，电源电压恒为4.5V，小灯泡L上标有“2.5V 1.25W”的字样（设灯丝电阻不变），电阻箱R1的规格为0～999.9Ω，滑动变阻器的规格为“30Ω 1.0A”电压表量程为0～3V，电流表量程为0～0.6A，闭合开关S1，当开关S2接1时，调节R1和R2的阻值，使电压表的示数为2.5V，则电流表的示数为 A；当开关S2接2时，在保证电路安全的条件下，调节R1和R2的阻值，在R1允许接入电路中的电阻最大时，小灯泡消耗的功率为 W。








LISTNUM OutlineDefault \l 3 标有“6 V 6 W”的灯泡L1和“6 V 3 W”的灯泡L2串联接入电路中。L1灯丝的阻值是 Ω,通过两灯的电流之比是 ,两灯在相同时间内消耗的电能之比为 。(不考虑温度对灯丝电阻的影响)





LISTNUM OutlineDefault \l 3 在如图所示的电路中，电源电压为3伏保持不变，滑动变阻器R2标有“20欧 2安”字样。只闭合开关S1，电流表示数为0.3安。


①求电阻R1的阻值；


②求通电10秒钟，电流通过电阻R1所做的功W；


③闭合开关S2，移动滑动变阻器滑片P，使R1和R2消耗总功率最小，求此最小总功率P最小。



































参考答案


LISTNUM OutlineDefault \l 3 \s 1 答案为：D；


解析：根据公式R=,可知甲、乙两灯泡的电阻分别是12 Ω和18 Ω,由于两灯串联,两灯均不能正常发光,通过两灯的电流相等,由公式P=I2R知,乙灯的实际功率大,乙灯较亮。电路的总功率P总==1.2 W,故选D。


LISTNUM OutlineDefault \l 3 答案为：D


LISTNUM OutlineDefault \l 3 答案为：B


LISTNUM OutlineDefault \l 3 答案为：D。


LISTNUM OutlineDefault \l 3 答案为：A


LISTNUM OutlineDefault \l 3 答案为：B；


解析：生活中一些常见的家用电器的功率应该知道,如:电冰箱的功率约100 W,电饭锅功率约700 W,微波炉功率约1 000 W,电风扇功率为40~60 W等。解答此问题要关心生活,注意观察家中电器的铭牌及其使用的方法,体现了新课标的理念。


LISTNUM OutlineDefault \l 3 答案为：D；


解析：由P=UI得,电焊机工作时的输出电流I==55 A,


导线的安全载流量必须大于55 A才行,由表可知,应选横截面积为10 mm2的导线。


LISTNUM OutlineDefault \l 3 答案为：C


LISTNUM OutlineDefault \l 3 答案为：B。


LISTNUM OutlineDefault \l 3 答案为：D。


LISTNUM OutlineDefault \l 3 答案为：（1）0.8；（2）将滑动变阻器接入电路的阻值调小些。


LISTNUM OutlineDefault \l 3 答案为：1：4； 4。


LISTNUM OutlineDefault \l 3 答案为：100；600


LISTNUM OutlineDefault \l 3 答案为：6；2∶9


LISTNUM OutlineDefault \l 3 答案为：9：24；0.75。


LISTNUM OutlineDefault \l 3 答案为：0.5；0.0125。


LISTNUM OutlineDefault \l 3 答案为：6 1∶1 1∶2


解析：已知灯泡的额定电压和额定功率,根据R=求出L1、L2灯丝的阻值;


根据串联电路的电流特点可知两灯泡串联时通过的电流之比,


根据W=I2Rt求出两灯在相同时间内消耗的电能之比。


两灯泡的电阻R1==6 Ω,R2==12 Ω;


当两灯泡串联时,通过两灯泡的电流相等,


根据W=I2Rt可知W1∶W2=R1∶R2=6 Ω∶12 Ω=1∶2。


LISTNUM OutlineDefault \l 3 解：①只闭合开关S1，电路为只有R1的简单电路，电阻R1的阻值为：


R1===10Ω；


②通电10秒钟，电流通过电阻R1所做的功为：W=UI1t=3V×0.3A×10s=9J；


③闭合开关S2，R1R2并联，要使R1和R2消耗的总功率最小，即电路中总电阻最大，


即滑动变阻器滑片P移至最右端，通过R2的最小电流为：I2===0.15A；


电路中最小电流I=I1+I2=0.3A+0.15A=0.45A；


则最小总功率P最小=UI=3V×0.45A=1.35W。
