初中物理第3节 测量小灯泡的电功率当堂检测题

这是一份初中物理第3节 测量小灯泡的电功率当堂检测题，共25页。

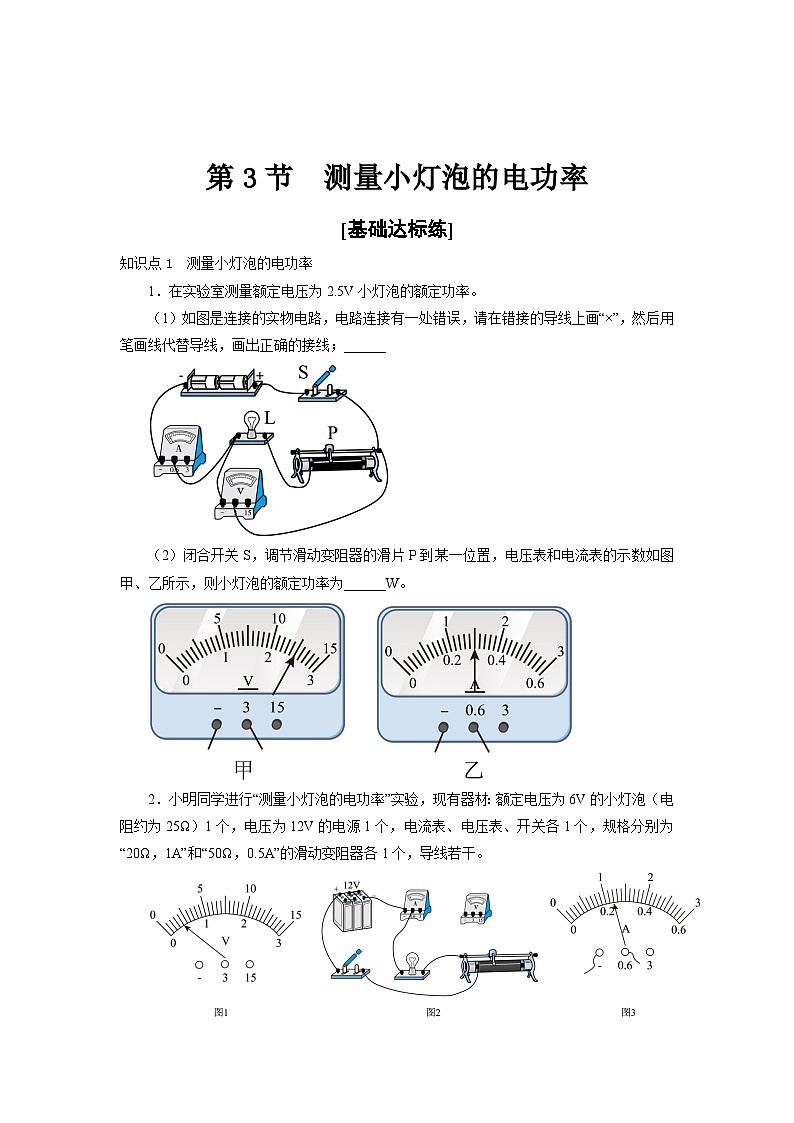

1．在实验室测量额定电压为2.5V小灯泡的额定功率。
（1）如图是连接的实物电路，电路连接有一处错误，请在错接的导线上画“×”，然后用笔画线代替导线，画出正确的接线；______
（2）闭合开关S，调节滑动变阻器的滑片P到某一位置，电压表和电流表的示数如图甲、乙所示，则小灯泡的额定功率为______W。
2．小明同学进行“测量小灯泡的电功率”实验，现有器材：额定电压为6V的小灯泡（电阻约为25Ω）1个，电压为12V的电源1个，电流表、电压表、开关各1个，规格分别为“20Ω，1A”和“50Ω，0.5A”的滑动变阻器各1个，导线若干。

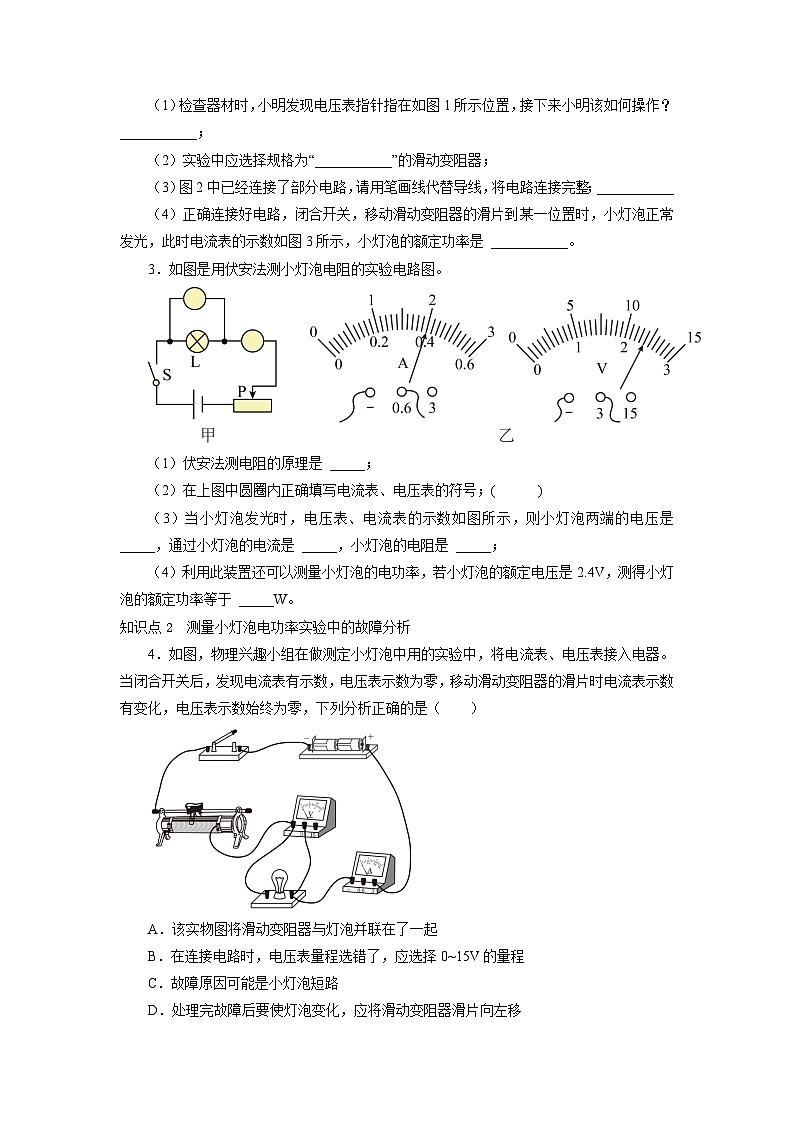

（1）检查器材时，小明发现电压表指针指在如图1所示位置，接下来小明该如何操作？___________；
（2）实验中应选择规格为“___________”的滑动变阻器；
（3）图2中已经连接了部分电路，请用笔画线代替导线，将电路连接完整；___________
（4）正确连接好电路，闭合开关，移动滑动变阻器的滑片到某一位置时，小灯泡正常发光，此时电流表的示数如图3所示，小灯泡的额定功率是 ___________。
3．如图是用伏安法测小灯泡电阻的实验电路图。
（1）伏安法测电阻的原理是 _____；
（2）在上图中圆圈内正确填写电流表、电压表的符号；( )
（3）当小灯泡发光时，电压表、电流表的示数如图所示，则小灯泡两端的电压是 _____，通过小灯泡的电流是 _____，小灯泡的电阻是 _____；
（4）利用此装置还可以测量小灯泡的电功率，若小灯泡的额定电压是2.4V，测得小灯泡的额定功率等于 _____W。
知识点2 测量小灯泡电功率实验中的故障分析
4．如图，物理兴趣小组在做测定小灯泡中用的实验中，将电流表、电压表接入电器。当闭合开关后，发现电流表有示数，电压表示数为零，移动滑动变阻器的滑片时电流表示数有变化，电压表示数始终为零，下列分析正确的是（ ）
A．该实物图将滑动变阻器与灯泡并联在了一起
B．在连接电路时，电压表量程选错了，应选择0~15V的量程
C．故障原因可能是小灯泡短路
D．处理完故障后要使灯泡变化，应将滑动变阻器滑片向左移

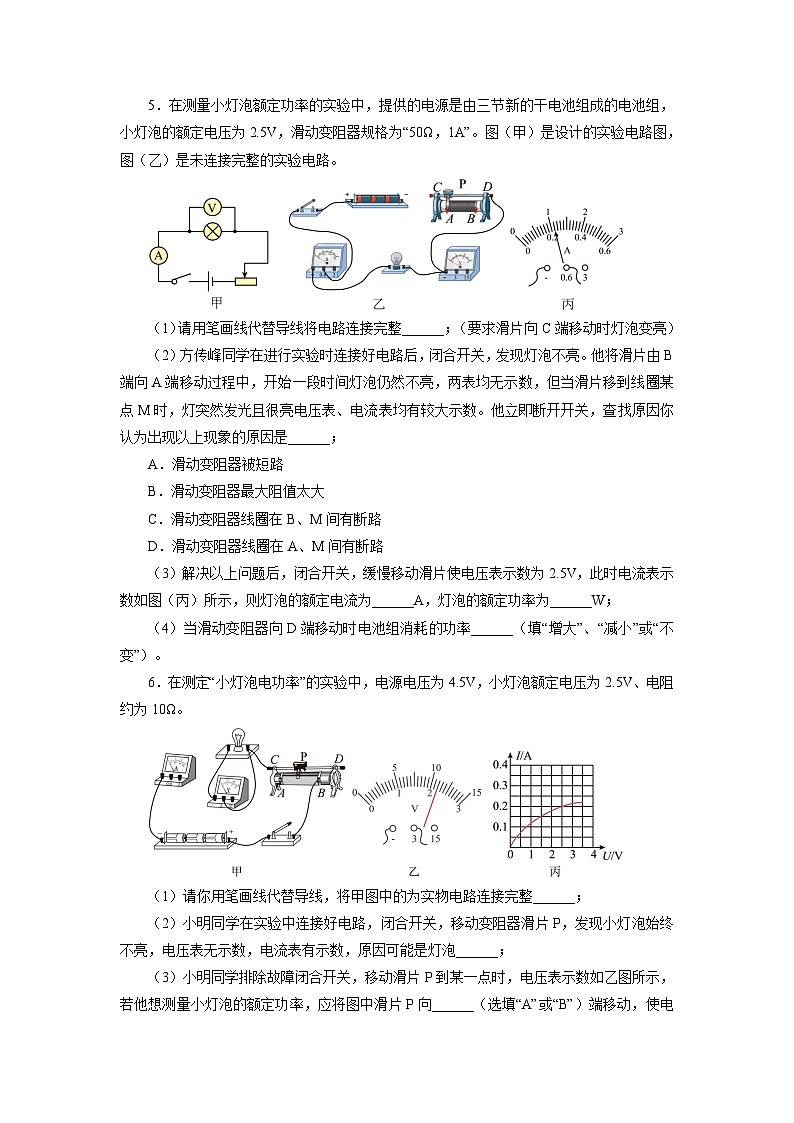

5．在测量小灯泡额定功率的实验中，提供的电源是由三节新的干电池组成的电池组，小灯泡的额定电压为2.5V，滑动变阻器规格为“50Ω，1A”。图（甲）是设计的实验电路图，图（乙）是未连接完整的实验电路。
（1）请用笔画线代替导线将电路连接完整______；（要求滑片向C端移动时灯泡变亮）
（2）方传峰同学在进行实验时连接好电路后，闭合开关，发现灯泡不亮。他将滑片由B端向A端移动过程中，开始一段时间灯泡仍然不亮，两表均无示数，但当滑片移到线圈某点M时，灯突然发光且很亮电压表、电流表均有较大示数。他立即断开开关，查找原因你认为出现以上现象的原因是______；
A．滑动变阻器被短路
B．滑动变阻器最大阻值太大
C．滑动变阻器线圈在B、M间有断路
D．滑动变阻器线圈在A、M间有断路
（3）解决以上问题后，闭合开关，缓慢移动滑片使电压表示数为2.5V，此时电流表示数如图（丙）所示，则灯泡的额定电流为______A，灯泡的额定功率为______W；
（4）当滑动变阻器向D端移动时电池组消耗的功率______（填“增大”、“减小”或“不变”）。
6．在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
（1）请你用笔画线代替导线，将甲图中的为实物电路连接完整______；
（2）小明同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表无示数，电流表有示数，原因可能是灯泡______；
（3）小明同学排除故障闭合开关，移动滑片P到某一点时，电压表示数如乙图所示，若他想测量小灯泡的额定功率，应将图中滑片P向______（选填“A”或“B”）端移动，使电压表的示数为2.5V；
（4）小明同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如丙图所示的I﹣U图像，根据图像信息，可计算出小灯泡的额定功率是______W。
[能力提升练]
7．如图所示，某同学计划利用图1所示的器材测量小灯泡的电功率，已知小灯泡的额定电压是2.5V，电源是两节新干电池。
（1）实验中有一根导线连接错误，请在连接错误的导线上画“×”并用笔划线代替导线完成电路的正确连接；______
（2）正确连接电路后，闭合开关，发现小灯泡不亮，检查电路发现电压表、电流表均有示数，则接下来的操作应是 _____；
（3）问题解决后，移动滑片，当电压表示数为2.3V时，若还需测量小灯泡的额定功率，需将滑动变阻器滑片向 _____端移动（选填“A”或“B”），直到电压表的示数为 _____V；
（4）移动滑片P，记录多组数据，绘制成I﹣U图像如图2。根据图像所给信息，计算出小灯泡正常发光时的功率是 _____W，小灯泡正常发光时滑动变阻器连入电路的阻值为 _____Ω；
（5）并可归纳出：小灯泡两端的实际电压越_____，实际功率越大。小灯泡的 _____越大，小灯泡亮度越大；
（6）进一步分析图可知，实验过程中小灯泡的电阻发生变化，电阻变化的主要原因是 _____。
8．在“测小灯泡电功率实验”中，小灯泡L1额定电压为2.5V。
（1）图甲是小明测定小灯泡L1额定功率的买物电路图，请你用笔画线代替导线帮他补充完整，要求：滑动变阻器的滑片P向左移时，灯泡发光变暗________；
（2）闭合开关，移动滑片至某位置时，电压表示数为1.5V；若使小灯泡L1正常发光，应将移动滑片向________（选填“A”取“B”）端移动；当电压表示数为2.5V时，电流表示数如图乙所示，则小灯泡L1的额定功率为________W；
（3）仅用该实验装置中的器材，以下探究活动能够完成的个数是________；
①测量小灯泡的电阻；②探究串联电路电流的特点；③探究串联电路电压的特点
A．0个 B．1个 C．2个 D．3个
（4）为测量额定电流为I0的小灯泡L2的额定功率，小明又设计了如图丙所示的电路，电源电压U电不变，实验步骤如下：
①闭合开关________（选填“S1”或“S1、S2”），移动滑动变阻器的滑片，使________；
②再________（选填“闭合”或“断开”）开关S2，保持滑动变阻器滑片的位置不变，读出电流表的示数I；
③小灯泡L2额定功率的表达式为P额＝________（用U电、I0、I表示）。
9．如图甲所示是小刚“测小灯泡电功率”的实验电路。其中电源电压为6V，小灯泡额定电压为2.5V，电阻约为10Ω，滑动变阻器有A规格“10Ω 2A”、 B规格“50Ω 1A”可选。
（1）本实验应该选择___________（填“A”或“B”）规格的滑动变阻器。电路连结好后，在试触开关之前，滑动变阻器的滑片P应滑至___________端（填“A”或“B”）；
（2）请用笔画线代替导线将图甲的实验电路连接完整；___________
（3）闭合开关后，小刚发现电流表和电压表都有示数但都很小，且看不到小灯泡发光，其原因是___________；
（4）当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为___________V，要测小灯泡的额定功率，应将滑片P向___________（选填“A”或“B”）端移动，使电压表示数为2.5V；
【拓展】如图所示电路中（R阻值已知），无电压表也能测出该灯泡额定功率的是___________
10．小明利用如图甲所示的电路图，测量额定电压为（阻值约为）的小灯泡的电功率。
（1）按照图甲所示的电路图，用笔画线代替导线在图乙中将实物图连接完整；（导线不能交叉）( )
（2）电路连接完成后，闭合开关发现：小灯泡不亮，电流表无示数，电压表示数接近电源电压，出现这种故障的原因可能是______。
（3）排除故障后，闭合开关，移动滑片，当电压表示数为时，电流表示数如图丙所示，则小灯泡的额定功率为______。
（4）小明在进行实验时发现电流表损坏，他找来了一个单刀双掷开关和一个阻值为的定值电阻，设计了如图丁所示的电路图，也测出了该小灯泡的额定功率，其实验步骤如下：
①开关拨到“”，移动滑片，直至电压表示数为；
②保持滑片位置不动，将开关拨到“”，读出电压表示数。
请写出小灯泡额定功率的表达式______（用、、表示）。
[高频考题实战练]
11．（2022·江苏镇江·中考真题）某小灯泡的额定电压为2.5V，图1是测量该灯泡额定功率的实验电路。
（1）请用笔画线代替导线，将电压表正确接入电路；( )
（2）闭合开关前，应将滑动变阻器的滑片移至最 ___________端（选填“左”或“右”）；
（3）当电压表示数调至2.5V时，电流表示数如图2所示，小灯泡的额定功率为 ___________W；
（4）用图3所示电路来测量另一只额定电压为4V的小灯泡的额定功率；
①仅闭合S1，调节滑动变阻器R2滑片至某一位置，使电压表示数为4V；
②在保持 ___________的情况下，仅闭合S2，调节电阻箱R1使电压表示数为 ___________V，此时R1接入电路的阻值为20Ω；
③该小灯泡的额定功率为 ___________W。
12．（2022·湖南湘西·中考真题）利用如图所示的器材测量小灯泡的电功率，已知待测小灯泡的额定电压为2.5V。请完成以下实验内容：
（1）用笔画线代替导线完成电路的连接；___________
（2）闭合开关之前，滑动变阻器的滑片应该置于最___________端（选填“左”或“右”）；
（3）移动滑片使小灯泡正常发光，此时电流表的示数为0.4A，则小灯泡的额定功率为___________W。
第3节 测量小灯泡的电功率
[基础达标练]
知识点1 测量小灯泡的电功率
1．在实验室测量额定电压为2.5V小灯泡的额定功率。
（1）如图是连接的实物电路，电路连接有一处错误，请在错接的导线上画“×”，然后用笔画线代替导线，画出正确的接线；______
（2）闭合开关S，调节滑动变阻器的滑片P到某一位置，电压表和电流表的示数如图甲、乙所示，则小灯泡的额定功率为______W。
【答案】 0.75
【解析】[1]图中电压表测量的是小灯泡和滑动变阻器的总电压，应使电压表测量小灯泡电压，需与小灯泡并联，如图所示：
[2]小灯泡额定电压为2.5V，由图可知此时电压表示数为2.5V，小灯泡此时为额定工作状态，电流表选择的量程为0~0.6A，读数可知小灯泡额定电流为0.3A，可知小灯泡额定功率
P=UI=2.5V×0.3A=0.75W
2．小明同学进行“测量小灯泡的电功率”实验，现有器材：额定电压为6V的小灯泡（电阻约为25Ω）1个，电压为12V的电源1个，电流表、电压表、开关各1个，规格分别为“20Ω，1A”和“50Ω，0.5A”的滑动变阻器各1个，导线若干。
（1）检查器材时，小明发现电压表指针指在如图1所示位置，接下来小明该如何操作？___________；
（2）实验中应选择规格为“___________”的滑动变阻器；
（3）图2中已经连接了部分电路，请用笔画线代替导线，将电路连接完整；___________
（4）正确连接好电路，闭合开关，移动滑动变阻器的滑片到某一位置时，小灯泡正常发光，此时电流表的示数如图3所示，小灯泡的额定功率是 ___________。
【答案】将电压表指针调零 50Ω 0.5A 1.44W
【解析】（1）[1]电压表的指针位置如图1所示，说明指针没有在零位置；由于是在检查实验器材时发现的，所以接下来小明要对电压表进行的操作是：将电压表指针调零。
（2）[3]额定电压为6V的小灯泡，电阻约为25Ω，由欧姆定律，灯的额定电流约为
电源电压为12V，根据串联电路电压的规律和欧姆定律，灯正常发光时，变阻器的电阻
故选用“50Ω 0.5A”的滑动变阻器。
（3）[3]灯的额定电压为6V，故电压表选用大量程与灯并联，如下所示：
（4）[4]此时电流表的示数如图2所示，电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A，小灯泡的额定功率是
3．如图是用伏安法测小灯泡电阻的实验电路图。
（1）伏安法测电阻的原理是 _____；
（2）在上图中圆圈内正确填写电流表、电压表的符号；( )
（3）当小灯泡发光时，电压表、电流表的示数如图所示，则小灯泡两端的电压是 _____，通过小灯泡的电流是 _____，小灯泡的电阻是 _____；
（4）利用此装置还可以测量小灯泡的电功率，若小灯泡的额定电压是2.4V，测得小灯泡的额定功率等于 _____W。
【答案】 2.4V 0.4A 6Ω 0.96
【解析】（1）[1]根据欧姆定律，伏安法测电阻的原理是
（2）[2]要测量灯泡电阻，需要知道灯泡两端电压和通过灯泡的电流，所以电压表与灯泡并联，电流表与灯泡串联，电路图如下
（3）[3][4][5]当小灯泡发光时，电压表、电流表的示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为2.4V，电流表选用小量程，分度值0.02A，其示数为0.4A，小灯泡的电阻为
（4）[6]若小灯泡的额定电压是2.4V，测得小灯泡的额定功率为
知识点2 测量小灯泡电功率实验中的故障分析
4．如图，物理兴趣小组在做测定小灯泡中用的实验中，将电流表、电压表接入电器。当闭合开关后，发现电流表有示数，电压表示数为零，移动滑动变阻器的滑片时电流表示数有变化，电压表示数始终为零，下列分析正确的是（ ）
A．该实物图将滑动变阻器与灯泡并联在了一起
B．在连接电路时，电压表量程选错了，应选择0~15V的量程
C．故障原因可能是小灯泡短路
D．处理完故障后要使灯泡变化，应将滑动变阻器滑片向左移
【答案】C
【解析】A．由图可知，该电路为串联电路，灯泡与滑动变阻器串联接入电路中，电流表测量电路中的电流，电压表测量灯泡两端的电压，故A错误；
B．由图可知，电源有两节干电池组成，电源电压为3V，所以电压表应该选用0~3V的量程，故B错误；
C．当闭合开关后，发现电流表有示数，这表明电路是通路；移动滑动变阻器的滑片时电流表示数有变化，说明滑动变阻器接法正确，电压表示数为零，说明与电压表并联部分电阻为0，即灯泡短路，故C正确；
D．处理完故障后，闭合开关前，滑动变阻器阻值要调至最大，即滑片在最左端，要使灯泡变化，应将滑动变阻器滑片向右移，故D错误。
5．在测量小灯泡额定功率的实验中，提供的电源是由三节新的干电池组成的电池组，小灯泡的额定电压为2.5V，滑动变阻器规格为“50Ω，1A”。图（甲）是设计的实验电路图，图（乙）是未连接完整的实验电路。
（1）请用笔画线代替导线将电路连接完整______；（要求滑片向C端移动时灯泡变亮）
（2）方传峰同学在进行实验时连接好电路后，闭合开关，发现灯泡不亮。他将滑片由B端向A端移动过程中，开始一段时间灯泡仍然不亮，两表均无示数，但当滑片移到线圈某点M时，灯突然发光且很亮电压表、电流表均有较大示数。他立即断开开关，查找原因你认为出现以上现象的原因是______；
A．滑动变阻器被短路
B．滑动变阻器最大阻值太大
C．滑动变阻器线圈在B、M间有断路
D．滑动变阻器线圈在A、M间有断路
（3）解决以上问题后，闭合开关，缓慢移动滑片使电压表示数为2.5V，此时电流表示数如图（丙）所示，则灯泡的额定电流为______A，灯泡的额定功率为______W；
（4）当滑动变阻器向D端移动时电池组消耗的功率______（填“增大”、“减小”或“不变”）。
【答案】 C 0.22 0.55 减小
【解析】（1）[1]由题知，滑动变阻器应与灯泡串联，从而控制灯泡的亮度，滑片向C端移动时灯泡变亮，说明变阻器连入电路的阻值减小，故应将A接线柱接入电路；电压表与灯泡并联测其两端电压，因为灯泡的额定电压为2.5V，所以电压表使用量程。如图所示：
（2）[2]将滑片由B端向A端移动过程中，开始一段时间灯泡仍然不亮，两表均无示数，说明电路有断路；但当滑片移动到线圈某点M时，灯突然发光且很亮，电压表、电流表均有较大示数，说明电路突然接通，且变阻器连入电路的阻值太小；综上所述出现以上现象的原因是：滑动变阻器线圈在B、M间有断路，故ABD不符合题意，C符合题意。
故选C。
（3）[3][4]图乙中电流表选用小量程，分度值为0.02A，示数为0.22A，则小灯泡的额定功率是
（4）[5]由电路图可知，滑动变阻器向D端移动时滑动变阻器接入电路的电阻变大，由欧姆定律可知此时电路中的电流变小，由可知，电池组的内阻R一定时，电流I减小，电池组消耗的功率减小。
6．在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
（1）请你用笔画线代替导线，将甲图中的为实物电路连接完整______；
（2）小明同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表无示数，电流表有示数，原因可能是灯泡______；
（3）小明同学排除故障闭合开关，移动滑片P到某一点时，电压表示数如乙图所示，若他想测量小灯泡的额定功率，应将图中滑片P向______（选填“A”或“B”）端移动，使电压表的示数为2.5V；
（4）小明同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如丙图所示的I﹣U图像，根据图像信息，可计算出小灯泡的额定功率是______W。
【答案】 短路 B 0.5
【解析】（1）[1]小灯泡额定电压为2.5V、电阻约为10Ω，则小灯泡的额定电流大约为
小于0.6A，所以，电流表量程为，且与灯泡串联，电流从正接线柱流入负接线柱流出，如下图所示：
（2）[2]电流表有示数，说明电路中有电流，不是断路，电压表没有示数，说明与电压表并联的灯泡短路。
（3）[3]电压表的量程为，分度值为0.1V，灯泡两端的电压为2.2V；要测量小灯泡的额定功率，应增大灯泡两端的电压至额定电压2.5V，根据串联电路的分压特点可知，应减小滑动变阻器分得的电压，即减小滑动变阻器接入电路的电阻，故滑片向B端移动。
（4）[4]由图像可知，灯泡两端的电压为额定电压为2.5V时，对应的额定电流为0.2A，灯泡的额定功率
[能力提升练]
7．如图所示，某同学计划利用图1所示的器材测量小灯泡的电功率，已知小灯泡的额定电压是2.5V，电源是两节新干电池。
（1）实验中有一根导线连接错误，请在连接错误的导线上画“×”并用笔划线代替导线完成电路的正确连接；______
（2）正确连接电路后，闭合开关，发现小灯泡不亮，检查电路发现电压表、电流表均有示数，则接下来的操作应是 _____；
（3）问题解决后，移动滑片，当电压表示数为2.3V时，若还需测量小灯泡的额定功率，需将滑动变阻器滑片向 _____端移动（选填“A”或“B”），直到电压表的示数为 _____V；
（4）移动滑片P，记录多组数据，绘制成I﹣U图像如图2。根据图像所给信息，计算出小灯泡正常发光时的功率是 _____W，小灯泡正常发光时滑动变阻器连入电路的阻值为 _____Ω；
（5）并可归纳出：小灯泡两端的实际电压越_____，实际功率越大。小灯泡的 _____越大，小灯泡亮度越大；
（6）进一步分析图可知，实验过程中小灯泡的电阻发生变化，电阻变化的主要原因是 _____。
【答案】 向左移动滑片，观察灯泡是否发光 A 2.5 0.5 2.5 大 实际功率 小灯泡的电阻随温度的升高而增大
【解析】（1）[1]在测量小灯泡的电功率的实验中，应该用电压表测小灯泡两端的电压，因此电压表应该与小灯泡并联，小灯泡的额定电压为2.5V，故电压表应选小量程，如图所示：
；
（2）[2]电压表、电流表均有示数，说明电路通路，小灯泡不亮有可能功率太小，接下来应该向左移动滑片，观察灯泡是否发光。
（3）[3][4]问题解决后，移动滑片，当电压表示数为2.3V时，小于灯泡的额定电压2.5V，应增大灯泡两端的电压，根据串联电路电压的规律，应减小滑动变阻器的电压，由分压原理可知，应减小滑动变阻器连入电路中的电阻大小，故滑片向A移动，直到电压表示数为灯泡的额定电压2.5V。
（4）[5][6]根据图丙所示的小灯泡电流随电压变化的关系图象知，灯在额定电压2.5V时的电流为0.2A，则小灯泡的额定功率是
根据串联电路电压的规律，灯正常发光时，变阻器分得的电压为
由欧姆定律，滑动变阻器接入电路的电阻
（5）[7][8]由图2可知，灯泡两端的电压增大，通过灯泡的电流也增大，由可知，小灯泡的实际功率增大，小灯泡的实际功率越大，小灯泡亮度越大。
（6）[9]由图2可知，灯泡两端的电压增大，通过灯泡的电流也增大，但灯泡两端的电压增加比通过灯泡的电流增加的更快，由欧姆定律可知，小灯泡的电阻随电压增大而增大，由可知，电压和电流都增大时，电功率增大，温度升高，说明小灯泡的电阻随温度的升高而增大。
8．在“测小灯泡电功率实验”中，小灯泡L1额定电压为2.5V。
（1）图甲是小明测定小灯泡L1额定功率的买物电路图，请你用笔画线代替导线帮他补充完整，要求：滑动变阻器的滑片P向左移时，灯泡发光变暗________；
（2）闭合开关，移动滑片至某位置时，电压表示数为1.5V；若使小灯泡L1正常发光，应将移动滑片向________（选填“A”取“B”）端移动；当电压表示数为2.5V时，电流表示数如图乙所示，则小灯泡L1的额定功率为________W；
（3）仅用该实验装置中的器材，以下探究活动能够完成的个数是________；
①测量小灯泡的电阻；②探究串联电路电流的特点；③探究串联电路电压的特点
A．0个 B．1个 C．2个 D．3个
（4）为测量额定电流为I0的小灯泡L2的额定功率，小明又设计了如图丙所示的电路，电源电压U电不变，实验步骤如下：
①闭合开关________（选填“S1”或“S1、S2”），移动滑动变阻器的滑片，使________；
②再________（选填“闭合”或“断开”）开关S2，保持滑动变阻器滑片的位置不变，读出电流表的示数I；
③小灯泡L2额定功率的表达式为P额＝________（用U电、I0、I表示）。
【答案】 B 0.65 D S1 电流表示数为I0 闭合
【解析】（1）[1]滑动变阻器的滑片P向左移时，灯泡发光变暗，即电流变小电阻变大，故变阻器右下接线柱连入电路中与灯串联，由图乙知，电流表选用小量程与灯串联，如下所示：
（2）[2]灯在额定电压下正常发光，示数为1.5V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向B端移动，直到电压表示数为额定电压。
[3]当电压表示数为2.5V时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，灯在额定电压下的电流为0.26A，则小灯泡的额定功率为
（3）[4]①由可知，电压表测出电压，电流表测出电流，可测量小灯泡的电阻，故①能完成；
②将电流分别串联在电路不同处，可探究串联电路电流的特点，故②能完成；
③分别将电压表并联在各用电器两端，可探究串联电路电压的特点，故③能完成。
故选D。
（4）①[5][6]闭合开关S1，移动滑动变阻器的滑片，使电流表的示数为I0。
②[7]再闭合开关S2，保持滑动变阻器滑片的位置，读出电流表的示数I。
③[8]图丙中，只闭合开关S1，移动滑片P，使电流表的示数为额定电流为I0，此时灯泡正常发光；再闭合开关S2，灯短路，电路为变阻器的简单电路，不移动滑片P位置，记下电流表示数为I，由欧姆定律，则此时滑动变阻器的阻值
在第一次操作中，根据欧姆定律，则灯泡正常发光时滑动变阻器两端的电压
根据串联电路电压的规律，灯泡的额定电压
则灯泡的额定功率
9．如图甲所示是小刚“测小灯泡电功率”的实验电路。其中电源电压为6V，小灯泡额定电压为2.5V，电阻约为10Ω，滑动变阻器有A规格“10Ω 2A”、 B规格“50Ω 1A”可选。
（1）本实验应该选择___________（填“A”或“B”）规格的滑动变阻器。电路连结好后，在试触开关之前，滑动变阻器的滑片P应滑至___________端（填“A”或“B”）；
（2）请用笔画线代替导线将图甲的实验电路连接完整；___________
（3）闭合开关后，小刚发现电流表和电压表都有示数但都很小，且看不到小灯泡发光，其原因是___________；
（4）当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为___________V，要测小灯泡的额定功率，应将滑片P向___________（选填“A”或“B”）端移动，使电压表示数为2.5V；
【拓展】如图所示电路中（R阻值已知），无电压表也能测出该灯泡额定功率的是___________
【答案】 B B 滑动变阻器连入电路中的电阻太大，灯泡的实际功率太小 1.8 A C
【解析】（1）[1]由串分压的知识可知
解得：，可知变阻器可选择的，即B规格的。
[2]为保护电路，在闭合开关前，应将滑片移至最右端即B端，使其阻值最大。
（2）[3]将电压表与灯泡并联，灯泡的额定电压为2.5V，所以电压表可选择的量程，如图所示：
（3）[4]闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，说明灯泡分得的电压太小，其实际功率过小，电路中的电阻过大造成的。
（4）[5]由图乙知，电压表的量程为，分度值为0.1V，示数为1.8V。
[6]要测小灯泡的额定功率，应减小变阻器的阻值，将滑片向A端滑动，使电压表的示数为2.5V。
【拓展】[7]没有电压表，所以应将电阻与灯泡并联，要得知小灯泡正常发光，必须使灯泡两端的电压等于2.5V，根据并联电路的电压相等，当电阻两端的电压为2.5V时，通过它的电流为，所以电流表的接法中即能直接单独测出电阻的电流，又能间接测出通过灯泡的电流。
A．无法得知小灯泡是否正常发光，所以A不符合题意；
B．无法得知灯泡两端的电压是否为2.5V，所以B不符合题意；
C．电流表可直接与电阻串联，可根据得知两端的电压是否为2.5V，所以C符合题意；
D．电路在接法上与A类似，所以D不符合题意。
故选C。
10．小明利用如图甲所示的电路图，测量额定电压为（阻值约为）的小灯泡的电功率。
（1）按照图甲所示的电路图，用笔画线代替导线在图乙中将实物图连接完整；（导线不能交叉）( )
（2）电路连接完成后，闭合开关发现：小灯泡不亮，电流表无示数，电压表示数接近电源电压，出现这种故障的原因可能是______。
（3）排除故障后，闭合开关，移动滑片，当电压表示数为时，电流表示数如图丙所示，则小灯泡的额定功率为______。
（4）小明在进行实验时发现电流表损坏，他找来了一个单刀双掷开关和一个阻值为的定值电阻，设计了如图丁所示的电路图，也测出了该小灯泡的额定功率，其实验步骤如下：
①开关拨到“”，移动滑片，直至电压表示数为；
②保持滑片位置不动，将开关拨到“”，读出电压表示数。
请写出小灯泡额定功率的表达式______（用、、表示）。
【答案】 小灯泡断路 0.5
【解析】（1）[1]测量小灯泡的电功率，电压表与小灯泡并联，电流表串联在电路中，如图所示：
（2）[2]闭合开关，小灯泡不亮，电流表无示数，说明电路为断路，电压表示数接近电源电压，说明电压表与电源两端相连，则故障为小灯泡断路。
（3）[3]由图丙可知，电流表选用0~0.6A的量程，0.2A之间有10个小格，1小格代表0.02A，电流表的分度值为0.02A，电流表的读数为0.2A。小灯泡的额定功率
（4）[4]如图丁所示，测出该小灯泡的额定功率，其实验步骤如下：
①开关拨到“”，移动滑片，直至电压表示数为，此时电压表测小灯泡两端的电压等于额定电压；
②保持滑片位置不动，将开关拨到“”，读出电压表示数，电压表测R0和小灯泡两端的总电压，R0两端的电压
电路中的电流
小灯泡额定功率的表达式
[高频考题实战练]
11．（2022·江苏镇江·中考真题）某小灯泡的额定电压为2.5V，图1是测量该灯泡额定功率的实验电路。
（1）请用笔画线代替导线，将电压表正确接入电路；( )
（2）闭合开关前，应将滑动变阻器的滑片移至最 ___________端（选填“左”或“右”）；
（3）当电压表示数调至2.5V时，电流表示数如图2所示，小灯泡的额定功率为 ___________W；
（4）用图3所示电路来测量另一只额定电压为4V的小灯泡的额定功率；
①仅闭合S1，调节滑动变阻器R2滑片至某一位置，使电压表示数为4V；
②在保持 ___________的情况下，仅闭合S2，调节电阻箱R1使电压表示数为 ___________V，此时R1接入电路的阻值为20Ω；
③该小灯泡的额定功率为 ___________W。
【答案】 右 0.75 滑动变阻器R2滑片不动 4 0.8
【解析】（1）[1]电压表与灯泡并联接入电路，如下图所示：
（2）[2]闭合开关前，滑动变阻器的滑片应移到阻值最大处，即最右端。
（3）[3]电流表接入电路的是小量程，分度值为0.02A，示数为0.3A，小灯泡的额定功率
P=UI=2.5V×0.3A=0.75W
（4）①[4]仅闭合S1，灯泡和滑动变阻器串联接入电路，调节滑动变阻器R2滑片至某一位置，使电压表示数为4V，达到灯泡的额定电压，此时灯泡正常发光。
②[5]在保持滑片位置不动的情况下，仅闭合S2，滑动变阻器和电阻箱串联接入电路，调节电阻箱R1使电压表示数为4V，此时电阻箱相当于正常发光的灯泡，此时R1接入电路的阻值为20Ω，即灯泡正常发光时阻值也为20Ω。
③[6]该小灯泡的额定功率
12．（2022·湖南湘西·中考真题）利用如图所示的器材测量小灯泡的电功率，已知待测小灯泡的额定电压为2.5V。请完成以下实验内容：
（1）用笔画线代替导线完成电路的连接；___________
（2）闭合开关之前，滑动变阻器的滑片应该置于最___________端（选填“左”或“右”）；
（3）移动滑片使小灯泡正常发光，此时电流表的示数为0.4A，则小灯泡的额定功率为___________W。
【答案】
左 1
【解析】（1）[1]电流表与灯泡串联，电流从正接线柱流入，从负接线柱流出；电压表与灯泡并联，电流从正接线柱流入，从负接线柱流出，小灯泡的额定电压为2.5V，所以选择0~3V量程；滑动变阻器遵循“一上一下”连接，如下图所示：
（2）[2]由于滑动变阻器下边接线柱接在右边，闭合开关前要把滑动变阻器的滑片移到阻值最大处，所以将滑动变阻器的滑片移到最左端。
（3）[3]小灯泡正常发光，此时电流表的示数为0.4A，小灯泡的额定电压为2.5V，则小灯泡的额定功率
P额=U额I=2.5V×0.4A=1W
