物理九年级全册第1节 电流与电压和电阻的关系优秀课后作业题

这是一份物理九年级全册第1节 电流与电压和电阻的关系优秀课后作业题，共5页。试卷主要包含了5V，继续实验，1A等内容，欢迎下载使用。

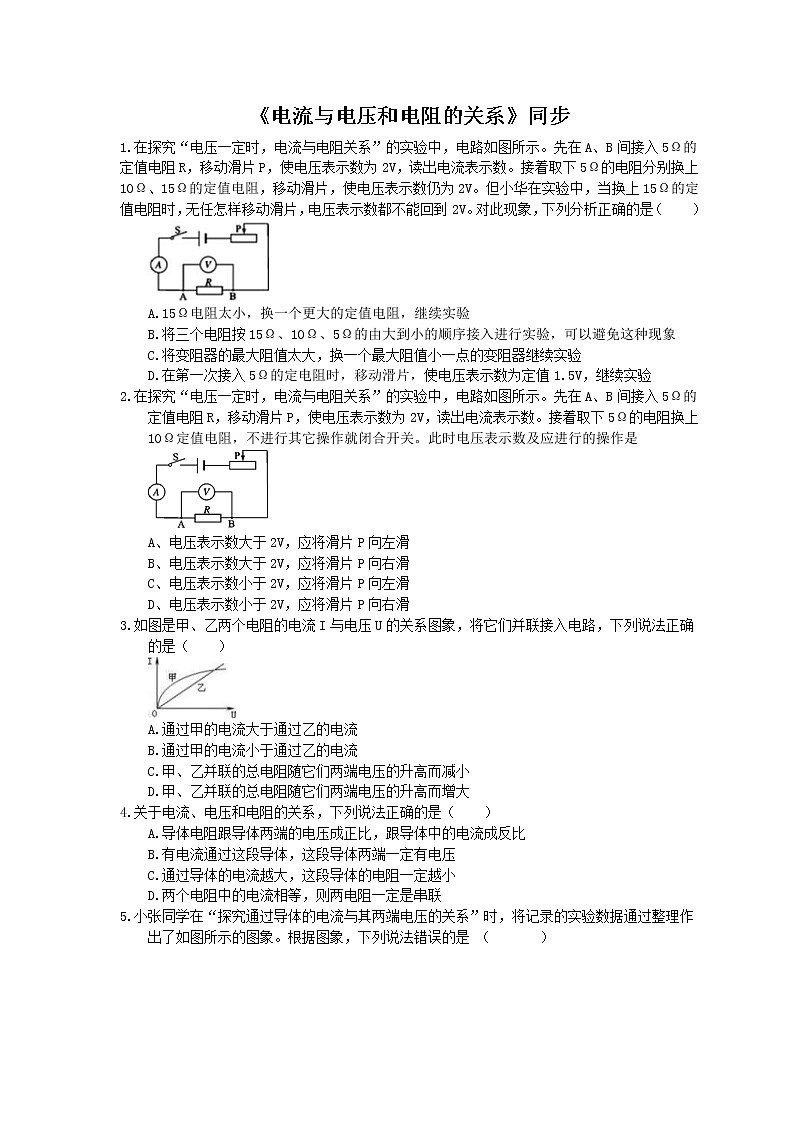

LISTNUM OutlineDefault \l 3 在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示。先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。接着取下5Ω的电阻分别换上10Ω、15Ω的定值电阻，移动滑片，使电压表示数仍为2V。但小华在实验中，当换上15Ω的定值电阻时，无任怎样移动滑片，电压表示数都不能回到2V。对此现象，下列分析正确的是（ ）





A.15Ω电阻太小，换一个更大的定值电阻，继续实验


B.将三个电阻按15Ω、10Ω、5Ω的由大到小的顺序接入进行实验，可以避免这种现象


C.将变阻器的最大阻值太大，换一个最大阻值小一点的变阻器继续实验


D.在第一次接入5Ω的定电阻时，移动滑片，使电压表示数为定值1.5V，继续实验


LISTNUM OutlineDefault \l 3 在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示。先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关。此时电压表示数及应进行的操作是





A、电压表示数大于2V，应将滑片P向左滑


B、电压表示数大于2V，应将滑片P向右滑


C、电压表示数小于2V，应将滑片P向左滑


D、电压表示数小于2V，应将滑片P向右滑


LISTNUM OutlineDefault \l 3 如图是甲、乙两个电阻的电流I与电压U的关系图象，将它们并联接入电路，下列说法正确的是（ ）





A.通过甲的电流大于通过乙的电流


B.通过甲的电流小于通过乙的电流


C.甲、乙并联的总电阻随它们两端电压的升高而减小


D.甲、乙并联的总电阻随它们两端电压的升高而增大


LISTNUM OutlineDefault \l 3 关于电流、电压和电阻的关系，下列说法正确的是（ ）


A.导体电阻跟导体两端的电压成正比，跟导体中的电流成反比


B.有电流通过这段导体，这段导体两端一定有电压


C.通过导体的电流越大，这段导体的电阻一定越小


D.两个电阻中的电流相等，则两电阻一定是串联

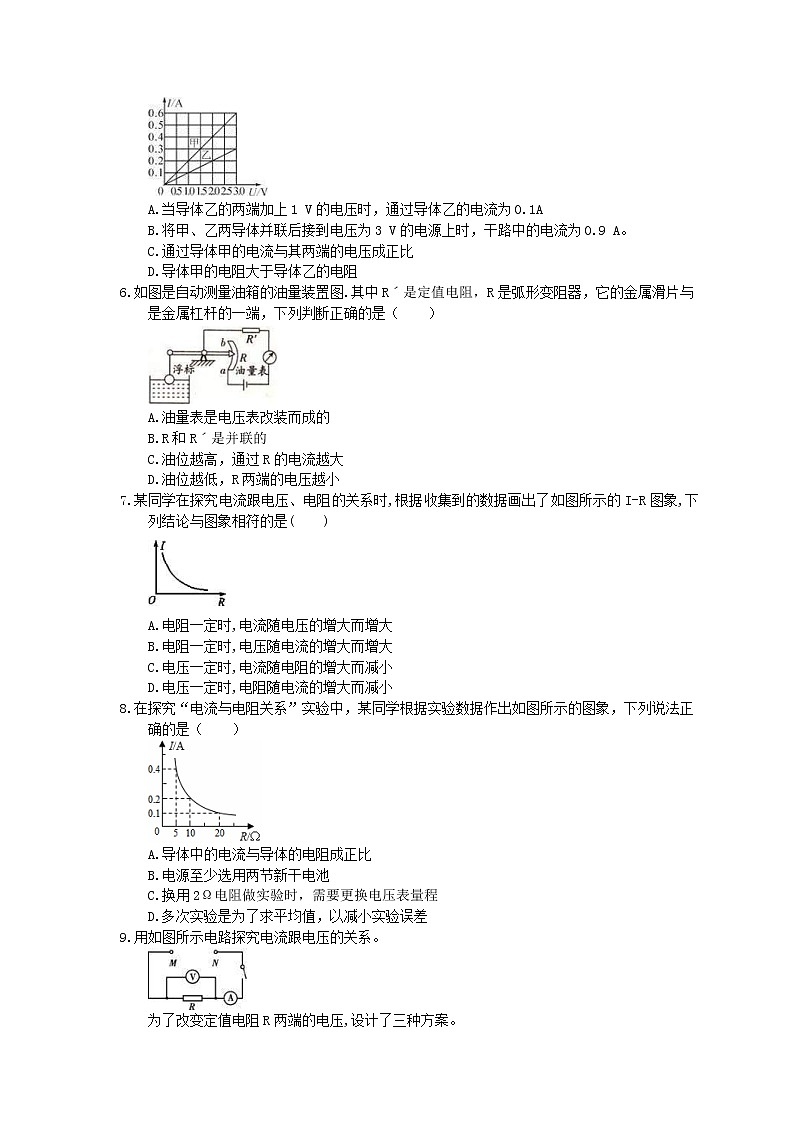

LISTNUM OutlineDefault \l 3 小张同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象。根据图象，下列说法错误的是 （ ）





A.当导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1A


B.将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 A。


C.通过导体甲的电流与其两端的电压成正比


D.导体甲的电阻大于导体乙的电阻


LISTNUM OutlineDefault \l 3 如图是自动测量油箱的油量装置图.其中Rˊ是定值电阻，R是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是（ ）





A.油量表是电压表改装而成的


B.R和Rˊ是并联的


C.油位越高，通过R的电流越大


D.油位越低，R两端的电压越小


LISTNUM OutlineDefault \l 3 某同学在探究电流跟电压、电阻的关系时,根据收集到的数据画出了如图所示的I-R图象,下列结论与图象相符的是( )





A.电阻一定时,电流随电压的增大而增大


B.电阻一定时,电压随电流的增大而增大


C.电压一定时,电流随电阻的增大而减小


D.电压一定时,电阻随电流的增大而减小


LISTNUM OutlineDefault \l 3 在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是（ ）





A.导体中的电流与导体的电阻成正比


B.电源至少选用两节新干电池


C.换用2Ω电阻做实验时，需要更换电压表量程


D.多次实验是为了求平均值，以减小实验误差


LISTNUM OutlineDefault \l 3 用如图所示电路探究电流跟电压的关系。





为了改变定值电阻R两端的电压,设计了三种方案。


甲:多节干电池串联接入MN;


乙:电池与滑动变阻器串联接入MN;


丙:电池先后与不同定值电阻R'串联接入MN。


可行的方案是( )


A.仅有甲 B.仅有乙


C.仅有甲、乙两种 D.甲、乙、丙都可行


LISTNUM OutlineDefault \l 3 小华同学想设计一个测量握力的电路，他利用压敏电阻装在握力计手把处，测试时压敏电阻会受到压力。压敏电阻Rt的阻值是随所受压力的增大而减小的。要求压力增大时电表示数增大，以下图5所示的电路符合要求的是( )








LISTNUM OutlineDefault \l 3 某同学利用右图的电路探究电流与电压、电阻的关系。





实验开始时,滑动变阻器的作用是 。在探究通过导体的电流与导体两端电压的关系时,应保持 不变;在探究通过导体的电流与导体电阻的关系时,滑动变阻器的作用是 。


LISTNUM OutlineDefault \l 3 图甲是小强“探究通过导体的电流与电阻关系”的实验电路（电源电压保持不变），图乙是他依据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为_______V；当R的电阻由10Ω更换为15Ω时，闭合开关后，为使R两端的电压______（选填“改变”或“不变”），滑动变阻器的滑片应向______（选填“a”或“b”）端滑动.





LISTNUM OutlineDefault \l 3 如图所示电路，灯L1、L2的额定电压分别为2V、10V，当S1闭合、S2断开、滑动变阻器滑片置于中点位置时，两灯均正常发光，通过L1、L2的电流分别是I1、I2，则I1 （＞/＜/=）I2，两灯的亮度是 （L1/L2/一样）亮；若闭合S2，为使L2仍正常发光，变阻器滑片向 （左/右）移动.





LISTNUM OutlineDefault \l 3 实验小组利用图所示的电路探究“电流与电阻的关系”。实验过程中，电阻箱阻值由50调为90，电压表示数会_________，要继续探究，应该将滑片P向______移。





LISTNUM OutlineDefault \l 3 图﹣1是小强“探究通过导体的电流与电阻关系”的实验电路（电源电压保持不变），图﹣2是他依据测得的实验数据绘制的电流I随电阻R变化的图象由图象可知R两端电压为 V；当R的电阻从10Ω更换为15Ω时，闭合开关后，为使R两端的电压不变，滑动变阻器的滑片P应向 （选填“a”或“b）端滑动。





LISTNUM OutlineDefault \l 3 如图所示,电源电压保持不变。闭合开关,当滑动变阻器的滑片P向左移动时,电流表示数将 ,电压表示数将 。(均选填“变大”“不变”或“变小”)








LISTNUM OutlineDefault \l 3 在做“研究相同电压下不同导体中电流与电阻的关系”实验时，电源电压恒为3V，滑动变阻器规格为“20Ω 1.0A”，还有多个阻值不小于5Ω的定值电阻可供选择。


（1）实验电路如图所示，小科检查电路时发现有一个元件连接错误（其它元件连接正确），该元件和错误分别是 。


（2）改正错误后，正确操作，测得实验数据如下表所示。





表中““处所选用定值电阻的阻值是 Ω。


（3）小科用更多不同阻值的定值电阻重复上述实验，并将滑动变阻器的功率P变与其电阻值R变的关系绘制图象。该图象最接近于下列图象中的 。








参考答案


LISTNUM OutlineDefault \l 3 \s 1 答案为：B


LISTNUM OutlineDefault \l 3 答案为：B


LISTNUM OutlineDefault \l 3 答案为：D


LISTNUM OutlineDefault \l 3 答案为：B.


LISTNUM OutlineDefault \l 3 答案为：D


LISTNUM OutlineDefault \l 3 答案为：C.


LISTNUM OutlineDefault \l 3 答案为：C；


解析；从题图中可以看出,该图象的横坐标表示的是电阻,纵坐标表示的是电流,所以该实验探究的是电流与电阻的关系,即电压一定时,电流随电阻的增大而减小。


LISTNUM OutlineDefault \l 3 答案为：B


LISTNUM OutlineDefault \l 3 答案为：D


LISTNUM OutlineDefault \l 3 答案为：B


LISTNUM OutlineDefault \l 3 答案为：保护电路 电阻 保持定值电阻两端的电压不变


LISTNUM OutlineDefault \l 3 答案为：3 不变 b


LISTNUM OutlineDefault \l 3 答案为：=；L2；右.


LISTNUM OutlineDefault \l 3 答案为：(1)变大 (2)右


LISTNUM OutlineDefault \l 3 答案为：3；b。


LISTNUM OutlineDefault \l 3 答案为：变大 变小


解析：当滑动变阻器滑片向左移动时,滑动变阻器连入的电阻变小,电路中通过的电流变大,电流表的示数变大。电压表测量滑动变阻器两端的电压,在串联电路中,当滑动变阻器连入的电阻变小时,它两端的电压也变小,所以电压表示数变小。


LISTNUM OutlineDefault \l 3 解：（1）在使用电流表时，电流必须从正接线柱流入，负接线柱流出，根据图可知，电流表的正负接线柱接反了；


（2）研究相同电压下不同导体中电流与电阻的关系时，需要控制电压不变，根据欧姆定律可知，定值电阻两端的电压为：U=IR=0.4A×5Ω=2V；


当电流为0.10A时，接入的电阻的阻值为：R'===20Ω；


（3）滑动变阻器与定值电阻串联在电路中，通过的电流相同，滑动变阻器消耗的电功率为：


P=I2R'=R'==；


根据数学知识可知，移动滑动变阻器阻值等于定值电阻阻值时，+4R是最小的，最小值为4R，所以电功率是最大的；


当滑动变阻器的阻值不等于定值电阻阻值时，+4R＞4R，所以电功率都会变小，故C符合题意。
