初中化学专题突破：图像题学案

这是一份初中化学人教版九年级上册本册综合学案及答案，共7页。

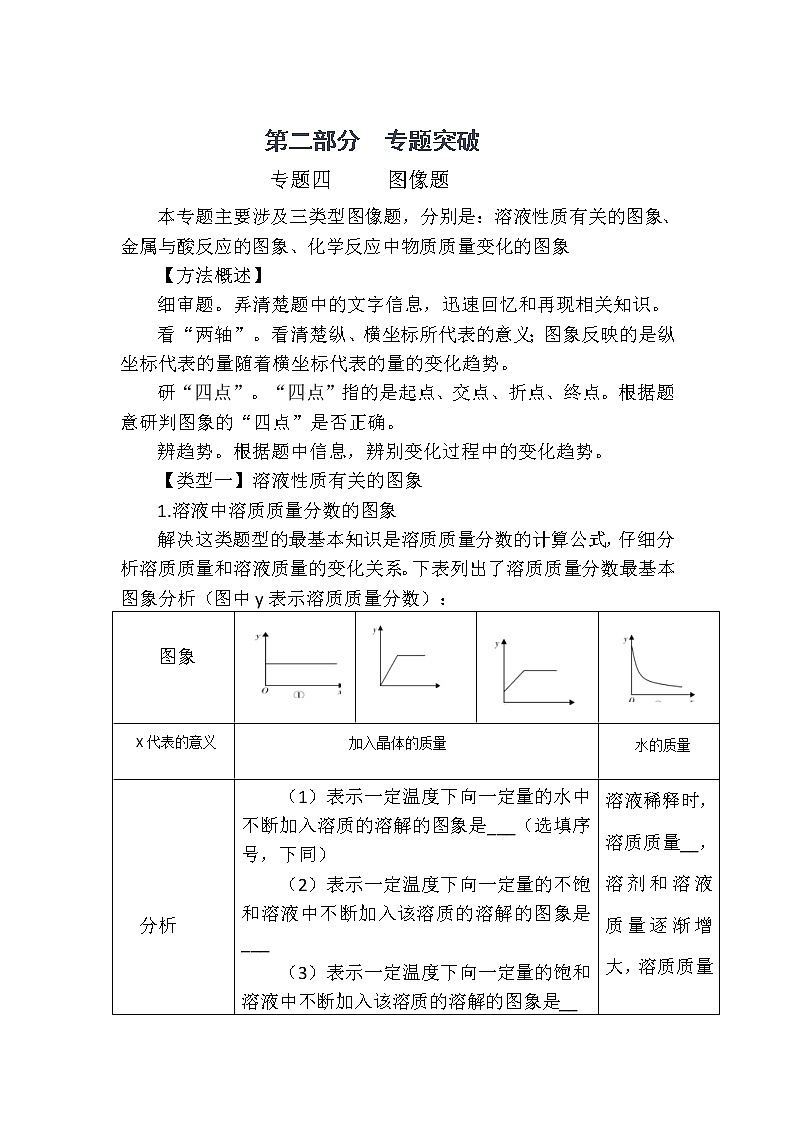

专题四 图像题


本专题主要涉及三类型图像题，分别是：溶液性质有关的图象、金属与酸反应的图象、化学反应中物质质量变化的图象


【方法概述】


细审题。弄清楚题中的文字信息，迅速回忆和再现相关知识。


看“两轴”。看清楚纵、横坐标所代表的意义；图象反映的是纵坐标代表的量随着横坐标代表的量的变化趋势。


研“四点”。“四点”指的是起点、交点、折点、终点。根据题意研判图象的“四点”是否正确。


辨趋势。根据题中信息，辨别变化过程中的变化趋势。


【类型一】溶液性质有关的图象


1.溶液中溶质质量分数的图象


解决这类题型的最基本知识是溶质质量分数的计算公式，仔细分析溶质质量和溶液质量的变化关系。下表列出了溶质质量分数最基本图象分析（图中y表示溶质质量分数）：

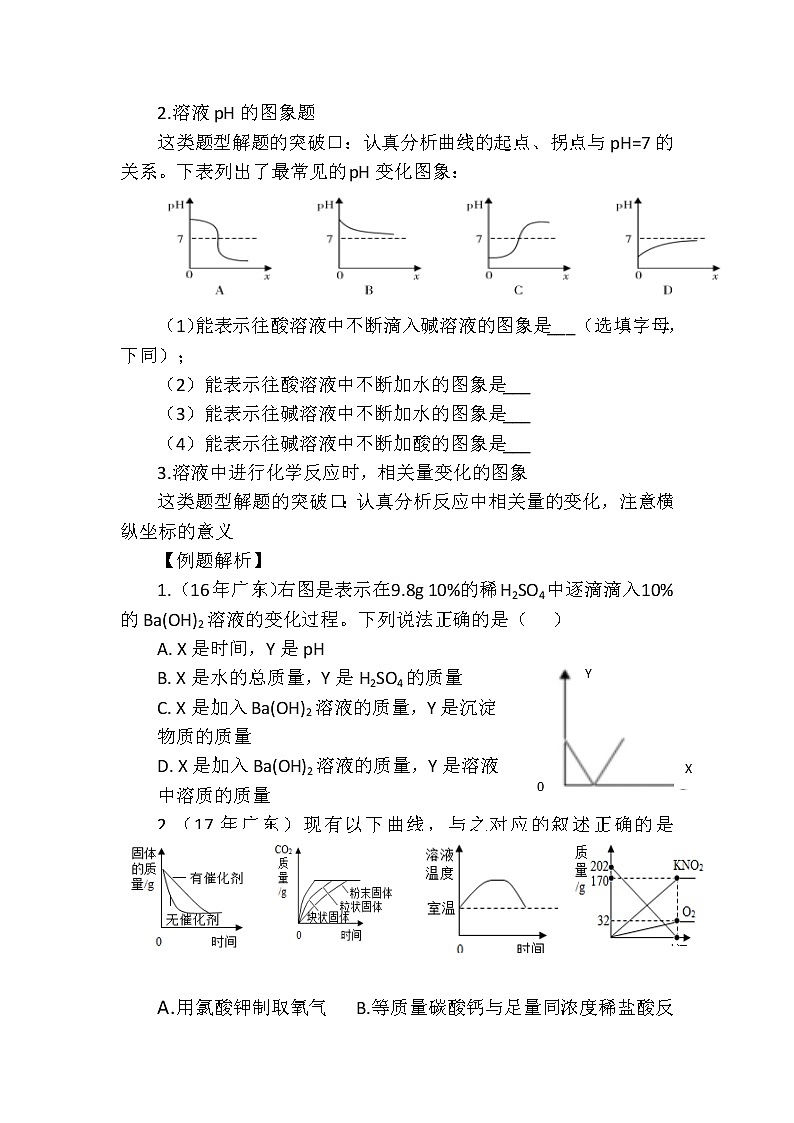

2.溶液pH的图象题


这类题型解题的突破口：认真分析曲线的起点、拐点与pH=7的关系。下表列出了最常见的pH变化图象：





（1）能表示往酸溶液中不断滴入碱溶液的图象是___（选填字母，下同）；


（2）能表示往酸溶液中不断加水的图象是___


（3）能表示往碱溶液中不断加水的图象是___


（4）能表示往碱溶液中不断加酸的图象是___


3.溶液中进行化学反应时，相关量变化的图象


这类题型解题的突破口：认真分析反应中相关量的变化，注意横纵坐标的意义


【例题解析】


1.（16年广东）右图是表示在9.8g 10%的稀H2SO4中逐滴滴入10%的Ba(OH)2溶液的变化过程。下列说法正确的是（ ）


Y





A. X是时间，Y是pH


B. X是水的总质量，Y是H2SO4的质量


C. X是加入Ba(OH)2溶液的质量，Y是沉淀


X


物质的质量


0


D. X是加入Ba(OH)2溶液的质量，Y是溶液


中溶质的质量














2.（17年广东）现有以下曲线，与之对应的叙述正确的是( )











用氯酸钾制取氧气 B.等质量碳酸钙与足量同浓度稀盐酸反应


C.硝酸铵溶于水时溶液的温度变化





D.发生的反应为2KNO3 2KNO2+O2↑

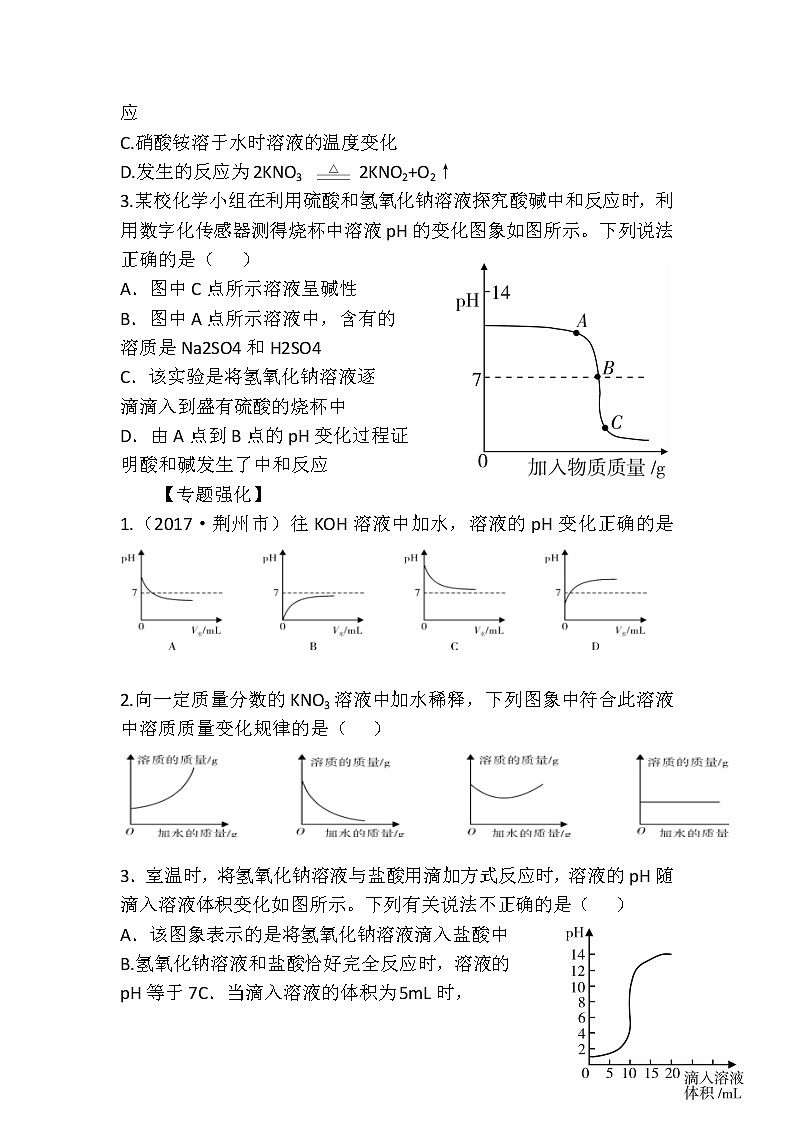

3.某校化学小组在利用硫酸和氢氧化钠溶液探究酸碱中和反应时，利用数字化传感器测得烧杯中溶液pH的变化图象如图所示。下列说法正确的是（ ）


A．图中C点所示溶液呈碱性


B．图中A点所示溶液中，含有的


溶质是Na2SO4和H2SO4


C．该实验是将氢氧化钠溶液逐


滴滴入到盛有硫酸的烧杯中


D．由A点到B点的pH变化过程证


明酸和碱发生了中和反应


【专题强化】





1.（2017·荆州市）往KOH溶液中加水，溶液的pH变化正确的是（ ）

















2.向一定质量分数的KNO3溶液中加水稀释，下列图象中符合此溶液中溶质质量变化规律的是（ ）

















3．室温时，将氢氧化钠溶液与盐酸用滴加方式反应时，溶液的pH随滴入溶液体积变化如图所示。下列有关说法不正确的是（ ）


A．该图象表示的是将氢氧化钠溶液滴入盐酸中


B.氢氧化钠溶液和盐酸恰好完全反应时，溶液的


pH等于7C．当滴入溶液的体积为5mL时，


所得溶液中的溶质只有NaClD．滴入溶液体积为15mL时，再


加几滴紫色石蕊溶液后溶液呈蓝色





4.下列实验能用如图表示的是（ ）


A．向硫酸铜溶液中加入铁粉


B．向过氧化氢溶液中加入二氧化锰


C．向一杯接近饱和的石灰水中加入氧化钙


D．向不饱和的硝酸钾溶液中加入硝酸钾


5.某校化学兴趣小组利用数字化传感器探究稀盐酸和氢氧化钠溶液的反应过程，测得烧杯中溶液的pH随滴加液体体积变化的曲线如图所示。下列说法正确的是（ ）





A．图中A点所示溶液中，含有


的溶质是NaCl和NaOH


B．由A点到B点的pH变化过程


证明酸和碱发生了中和反应


C．向图中C点所示溶液中滴加


无色酚酞，溶液不变色


D．该实验是将盐酸逐滴滴入到


盛有氢氧化钠溶液的烧杯中


6.(2015年广东)6.下列曲线能正确表达对应的反应或过程的是( )























A.向一定量的水中加入生石灰 B.红磷在装有空气的密闭容器中燃烧











C向饱和KNO3溶液中加入KMnO4固体D.向一定量的烧碱溶液中滴入盐酸








7.下列图象与选项中的表述相对应，其中合理的是( )。

















A．恒温条件下，将足量的饱和硝酸钾溶液蒸发一定质量的水


B．煅烧一定质量的石灰石


C．一定质量的高锰酸钾受热过程中产生氧气的体积随时间的变化


D．熟石灰溶解度与温度的关系


例 1有M、N两种金属放入等质量分数的稀硫酸中，生成氢气的


质量与反应时间的关系如图所示，下列结论中合理的是（ ）


A．金属活动性M＞N


B．生成氢气的质量M＞N


C．反应的硫酸质量M＜N


D．反应的金属质量M＜N


【类型二】1活泼金属与酸反应的图象

















例 2过量的Mg、Zn、Fe三种金属分别与等质量等浓度的稀硫酸反应，


放出H2的质量W与时间t的关系曲线正确的是（ ）

















【专题强化】





1．等质量的三种金属a、b、c和相同浓度的足量的稀硫酸反应，都生成＋2价金属的硫酸盐，其反应情况如右下图所示，则下列判断正确的一组是（ ）





2.下列图象不能正确反映其反应过程的是（ ）

















【类型三】 化学反应中物质质量变化的图象


（1）若在密闭反应体系中，化学反应中物质的总质量、不参与反应的物质的质量、催化剂的质量、体系的总质量均不改变；从微观上分析，原子的个数、种类、质量也都不改变。


（2）如果反应在开放体系中，要注意反应中产生的气体、沉淀等物质的质量变化。气体逸出会使体系的总质量减小；若反应中有沉淀生成，可能会使溶液的质量减小；若是金属与盐溶液的反应，则需要考虑反应前后两种金属的相对原子质量大小来判断生成的固体的质量和反应后溶液的质量。


（3）如果可能发生两个反应，则需要考虑反应发生的先后问题，再考虑生成物的情况。如：空气中久置的镁、铝与酸反应，需要考虑表面的氧化膜先与酸的反应；往混有碳酸钠的氢氧化钠溶液中滴入稀盐酸，要待氢氧化钠反应完之后才有气泡放出。





【例题】如图所示的四个图象，能正确反映对应变化关系的是（ ）














A. 镁在氧气中燃烧B．向二氧化锰中加入过氧化氢溶液


C．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液


D．等质量的镁、铝分别与质量分数相等且足量的稀硫酸反应


【例题2】（2016·孝感市)向一定质量FeCl2和CuCl2的混合溶液中逐渐加入足量的锌粒，下列图象不能正确反映对应关系的是（ ）

















【专题强化】


将一定量的锌粉加入到硝酸亚铁、硝酸银的混合溶液中，溶液最终变为无色。下列图象能表示对应变化关系的是（ ）











图象



X代表的意义



加入晶体的质量



水的质量












分析
（1）表示一定温度下向一定量的水中不断加入溶质的溶解的图象是___（选填序号，下同）


（2）表示一定温度下向一定量的不饱和溶液中不断加入该溶质的溶解的图象是___


（3）表示一定温度下向一定量的饱和溶液中不断加入该溶质的溶解的图象是__
溶液稀释时，溶质质量__，溶剂和溶液质量逐渐增大，溶质质量
选项



金属活动性顺序



相对原子质量大小排序
A
a＜b＜c
a＞b＞c
B
a＜c＜b
b＞a＞c
C
a＞c＞b
c＞b＞a
D
a＞b＞c
a＞b＞c
