展开第十七部分 家庭电路
一、选择题
1.（2020·黑龙江龙东）“安全用电，珍惜生命。”是公民应有的安全意识。有关说法正确的是 ( )。
A.可以在高压线下钓鱼 B.雷雨天在大树下避雨
C.发现有人触电，应该立即用手拉他 D.手机充电器不可以长时间插在插座上
【答案】D。
【解析】安全用电的原则是：不接触低压带电体，不靠近高压带电体。
- 不可以在高压线下钓鱼，故A错；
- 雷雨天不要在大树下避雨，故B错；
- 发现有人触电时，应该立即切断电源，故C错；
- 手机充电器不可以长时间插在插座上，故D正确，
故选D。
2.（2020·贵州黔南）关于家庭电路及安全用电，下列说法正确的是（ ）。
A. 家庭电路中，控制各个灯具的开关都应安装在火线上；
B. 试电笔是用来测试物体是带正电还是带负电的；
C. 低于220V的电压对人体都是安全的；
D. 电器设备起火，用水直接灭火
【答案】A。
【解析】A．家庭电路中，控制各个灯具的开关都应安装火线上，断开开关，可切断火线，保证用电安全。故正确；
B．电笔的作用是检验家庭电路中的火线和零线，不能测试物体带正电或负电，故错误；
C．不高于36V的电压对人是安全的，故错误；
D．水是导体，电器设备起火，用水直接灭火，容易发生触电事故，故错误。
故选A。

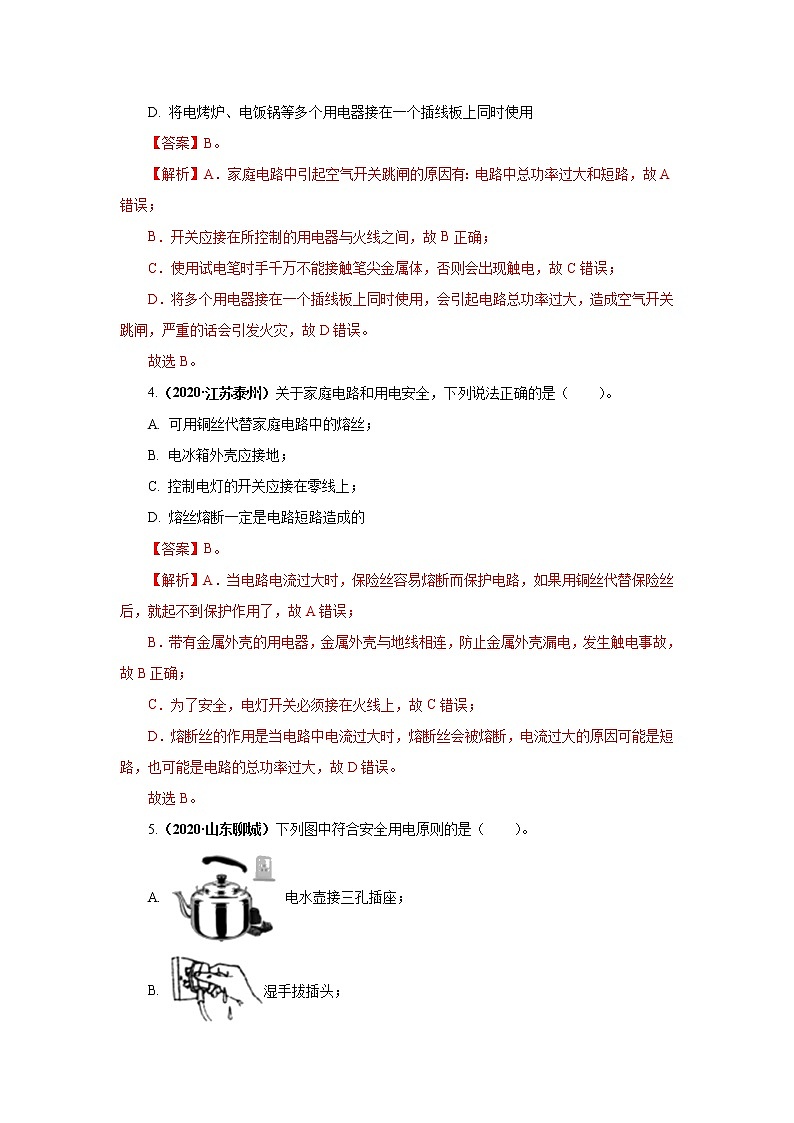

3.（2020·湖南常德）关于家庭电路和安全用电，下列说法或做法中正确的是（ ）。
A. 家庭电路中空气开关跳闸，一定是发生了短路
B. 将控制用电器的开关接在用电器与火线之间
C. 使用试电笔时，手千万不要接触笔尾金属体
D. 将电烤炉、电饭锅等多个用电器接在一个插线板上同时使用
【答案】B。
【解析】A．家庭电路中引起空气开关跳闸的原因有：电路中总功率过大和短路，故A错误；
B．开关应接在所控制的用电器与火线之间，故B正确；
C．使用试电笔时手千万不能接触笔尖金属体，否则会出现触电，故C错误；
D．将多个用电器接在一个插线板上同时使用，会引起电路总功率过大，造成空气开关跳闸，严重的话会引发火灾，故D错误。
故选B。
4.（2020·江苏泰州）关于家庭电路和用电安全，下列说法正确的是（ ）。
A. 可用铜丝代替家庭电路中的熔丝；
B. 电冰箱外壳应接地；
C. 控制电灯的开关应接在零线上；
D. 熔丝熔断一定是电路短路造成的
【答案】B。
【解析】A．当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了，故A错误；
B．带有金属外壳的用电器，金属外壳与地线相连，防止金属外壳漏电，发生触电事故，故B正确；
C．为了安全，电灯开关必须接在火线上，故C错误；
D．熔断丝的作用是当电路中电流过大时，熔断丝会被熔断，电流过大的原因可能是短路，也可能是电路的总功率过大，故D错误。
故选B。

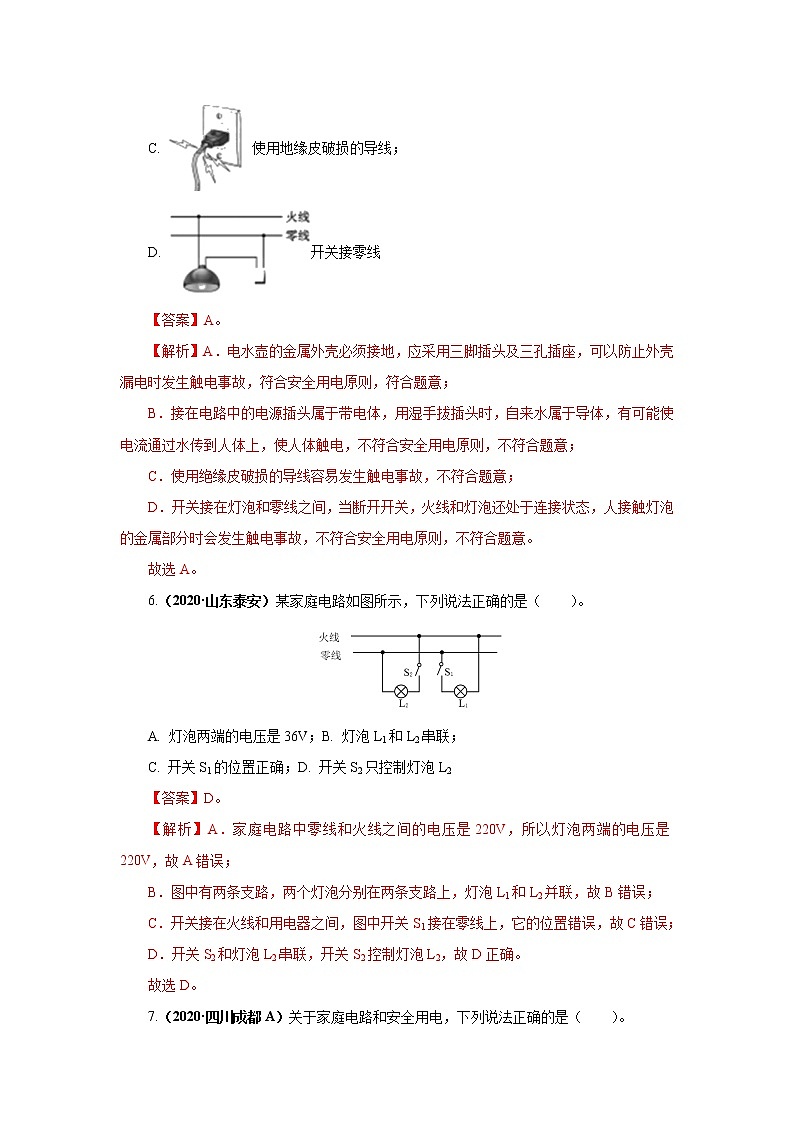

5.（2020·山东聊城）下列图中符合安全用电原则的是（ ）。
A. 电水壶接三孔插座；
B. 湿手拔插头；
C. 使用地缘皮破损的导线；
D. 开关接零线
【答案】A。
【解析】A．电水壶的金属外壳必须接地，应采用三脚插头及三孔插座，可以防止外壳漏电时发生触电事故，符合安全用电原则，符合题意；
B．接在电路中的电源插头属于带电体，用湿手拔插头时，自来水属于导体，有可能使电流通过水传到人体上，使人体触电，不符合安全用电原则，不符合题意；
C．使用绝缘皮破损的导线容易发生触电事故，不符合题意；
D．开关接在灯泡和零线之间，当断开开关，火线和灯泡还处于连接状态，人接触灯泡的金属部分时会发生触电事故，不符合安全用电原则，不符合题意。
故选A。
6.（2020·山东泰安）某家庭电路如图所示，下列说法正确的是（ ）。
A. 灯泡两端的电压是36V；B. 灯泡L1和L2串联；
C. 开关S1的位置正确；D. 开关S2只控制灯泡L2
【答案】D。
【解析】A．家庭电路中零线和火线之间的电压是220V，所以灯泡两端的电压是220V，故A错误；
B．图中有两条支路，两个灯泡分别在两条支路上，灯泡L1和L2并联，故B错误；
C．开关接在火线和用电器之间，图中开关S1接在零线上，它的位置错误，故C错误；
D．开关S2和灯泡L2串联，开关S2控制灯泡L2，故D正确。
故选D。
7.（2020·四川成都A）关于家庭电路和安全用电，下列说法正确的是（ ）。
A. 使用验电笔时不能接触笔尾的金属体；
B. 电灯开关安装在零线上；
C. 空气开关跳闸一定是短路引起的；
D. 更换灯泡应先断开开关
【答案】D。
【解析】A．使用测电笔时应用手触摸笔尾金属体，这样才能构成回路，使氖管发光，故A错误；
BD．开关接在灯泡和火线之间，当断开开关，火线和灯泡处于断开状态，人接触灯泡的金属部分时才不会发生触电事故，故B错误，D正确；
C．空气开关跳闸，原因可能是电路中电流过大，或者总功率过高，故C错误。
故选D。
8.（2020·四川乐山）在全国中小学安全教育平台上，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是（ ）。
A. 将开关接在零线和电灯之间；
B. 用电器的三脚插头也可以插入两孔插座中使用；
C. 使用试电笔辨别火线时，用笔尖接触被测导线，手指须接触笔尖；
D. 当有人触电时应立即切断电源
【答案】D。
【解析】A．开关接在灯泡和零线之间，当断开开关，火线和灯泡还处于连接状态，人接触灯泡就是间接接触火线，容易发生触电，故A不符合题意；
B．家用电器金属外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生，不能用两孔插座替代，故B不符合题意；
C．使用测电笔时，手一定不能接触笔尖金属体，如果测电笔接触火线，手接触笔尖金属体会发生触电事故，故C不符合题意。
D．发现有人触电时，应赶快切断电源或用干燥木棍将电线挑开，不能用手直接拉，防止也触电，故D符合题意。
故选D。
9.（2020·新疆）在山区自驾游遇到雷雨时，下列做法中最安全的是（ ）
A. 站在高处 B. 撑起雨伞 C. 跑到树下 D. 躲入车内
【答案】D。
【解析】A．站在高处容易被闪电击中，不安全，故A不符合题意；
B．伞的金属伞架是导体，在雷雨天气中撑起雨伞行走也是有危险的，故B不符合题意；
C．雷雨天气不能在大树下避雨，因为树比较高，而且树上带有水，树木就成了导体，容易将雷电引下来，人在树下避雨就可能触电，故C不符合题意；
D．躲入车内可以避免暴露在雷电下，是比较安全的做法，故D符合题意。
故选D。
10.（2020·四川甘孜州）下列关于家庭电路及安全用电的说法，正确的是（ ）。
A. 家庭电路中，控制电灯的开关应该接在零线上；
B. 电路中出现“跳闸”现象，一定是短路引起的；
C. 用试电笔检查电路时，手指要按住金属笔卡；
D. 为防止烧坏保险丝，将保险丝用铁丝替换
【答案】C。
【解析】A．为了安全用电，家庭电路中，控制电灯的开关应该接在火线上，故A错误；
B．电路中出现“跳闸”现象，说明了家庭电路电流过大了，可能是短路引起的，也可能是用电器总功率过大引起的，故B错误；
C．用试电笔检查电路时，手指要按住金属笔卡，当笔尖探测到火线时才能让试电笔的氖管发光，故C正确；
D．为了安全用电，任何时候都不能将保险丝用铁丝替换，故D错误。
故选C。
11.（2020·山东滨州）关于家庭电路和安全用电的说法中，正确的是（ ）。
A. 使用试电笔时，人体必须接触笔尖金属体；
B. 控制灯泡的开关要接在零线和灯泡之间；
C. 家庭电路中电流过大的原因一定是发生短路；
D. 在生活中要做到：不接触低压带电体，不靠近高压带电体
【答案】D。
【解析】A．试电笔在使用时手要碰触笔尾金属体，如果接触试电笔的笔尖，相当于直接用手接触导线会有触电危险，故A错误；
B．控制灯泡的开关要接在火线和灯泡之间，故B错误；
C．家庭电路中电流过大的原因是发生短路或用电器总功率过大，故C错误；
D．安全用电要做到不接触低压带电体，不靠近高压带电体，故D正确。
故选D。
二、填空题
1.（2020·贵州黔西南）在家庭电路中，保险丝熔断的原因是短路或用电器的总功率________；串联在电路中的保险丝，电阻比较________，熔点低，当电流过大时，迅速升温熔断，切断电路。
【答案】（1）过大；（2）大。
【解析】保险丝是用电阻率高，熔点低的铅锑合金材料制成的。当电路短路或用电器的总功率过大时，电路中的电流过大，保险丝的电阻比较大，由焦耳定律可知，此时保险丝产生的热量多，而保险丝的熔点低，所以此时保险丝熔断，切断电路，起到保护电路作用。
2．（2020·安徽）如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原 因是图中打“×”的位置发生了断路，则在开关闭合的情况下， 用测电笔测试电路中 A 点时，测电笔氖管________（选填 “会”或“不会”）发光。
【答案】会。
【解析】根据家庭电路连接情况可知，在 A 点到进户线零线之间断开；当开关闭合后，电流经火线流过灯泡、测电笔、人体与大地，故测电笔氖管发光。
三、作图题
1.（2020·四川南充）请画出用开关控制灯泡的电路。
【解析】为了电路安全，家庭电路中，开关控制用电器时，开关应该接在火线与用电器的一侧，用电器接在零线的一侧，题中开关控制灯泡的电路如图所示
2.（2020·四川雅安）请将图中的插座、电灯和开关接人家庭电路中（要求∶开关只控制电灯）。
【解析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【详解】三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故；既能控制灯泡，又能更安全；如图所示：
3．（2020·四川遂宁）根据安全用电原则将图中的灯泡和开关连入照明电路。
【分析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
【解答】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。如图所示：
【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
4．（2020•岳阳）请用笔画线代替导线，按安全用电要求将开关、灯泡接入家庭电路（开关控制灯泡）。
【解析】为了用电的安全：火线直接连开关，再串联被控制的用电器（灯泡），灯座螺口直接连零线。连线如图所示。
