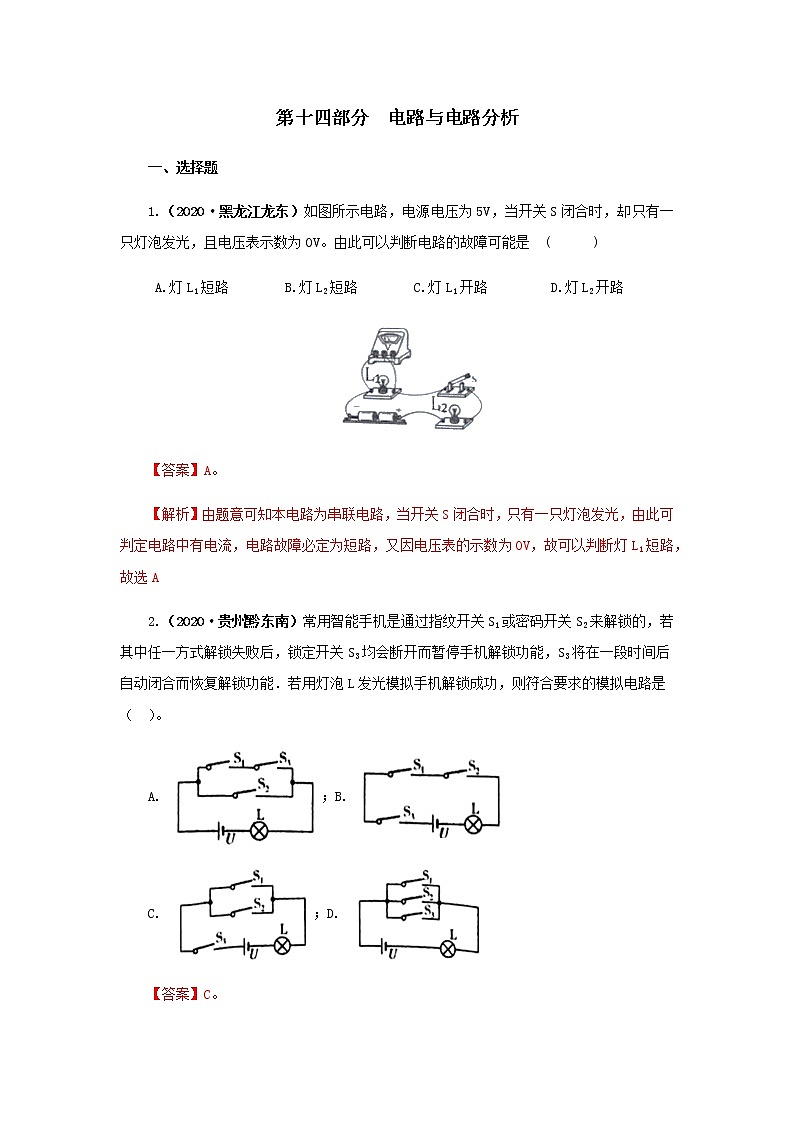

第十四部分 电路与电路分析
一、选择题
1.（2020·黑龙江龙东）如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。由此可以判断电路的故障可能是 ( )
A.灯L1短路 B.灯L2短路 C.灯L1开路 D.灯L2开路
【答案】A。
【解析】由题意可知本电路为串联电路，当开关S闭合时，只有一只灯泡发光，由此可判定电路中有电流，电路故障必定为短路，又因电压表的示数为0V，故可以判断灯L1短路，故选A

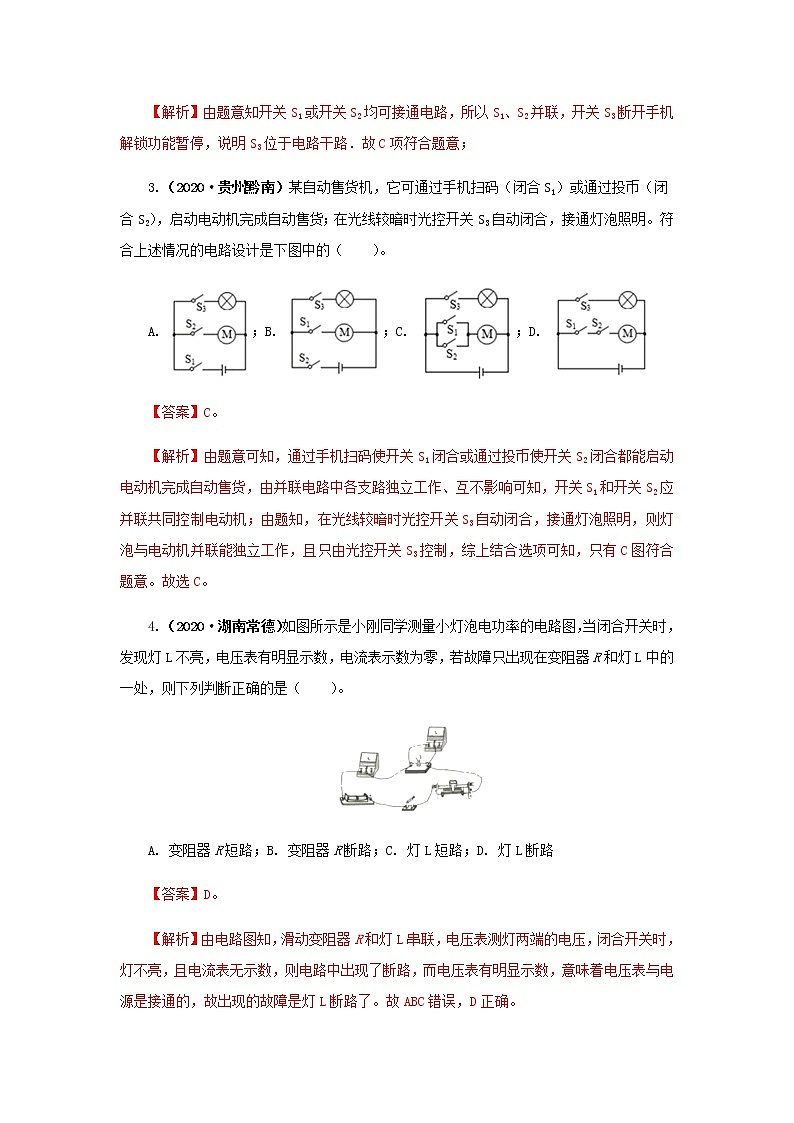

2.（2020·贵州黔东南）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）。
A. ；B.
C. ；D.
【答案】C。
【解析】由题意知开关S1或开关S2均可接通电路，所以S1、S2并联，开关S3断开手机解锁功能暂停，说明S3位于电路干路．故C项符合题意；
3.（2020·贵州黔南）某自动售货机，它可通过手机扫码（闭合S1）或通过投币（闭合S2），启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。符合上述情况的电路设计是下图中的（ ）。
A. ；B. ；C. ；D.
【答案】C。
【解析】由题意可知，通过手机扫码使开关S1闭合或通过投币使开关S2闭合都能启动电动机完成自动售货，由并联电路中各支路独立工作、互不影响可知，开关S1和开关S2应并联共同控制电动机；由题知，在光线较暗时光控开关S3自动闭合，接通灯泡照明，则灯泡与电动机并联能独立工作，且只由光控开关S3控制，综上结合选项可知，只有C图符合题意。故选C。
4.（2020·湖南常德）如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（ ）。
A. 变阻器R短路；B. 变阻器R断路；C. 灯L短路；D. 灯L断路
【答案】D。
【解析】由电路图知，滑动变阻器R和灯L串联，电压表测灯两端的电压，闭合开关时，灯不亮，且电流表无示数，则电路中出现了断路，而电压表有明显示数，意味着电压表与电源是接通的，故出现的故障是灯L断路了。故ABC错误，D正确。
故选D。

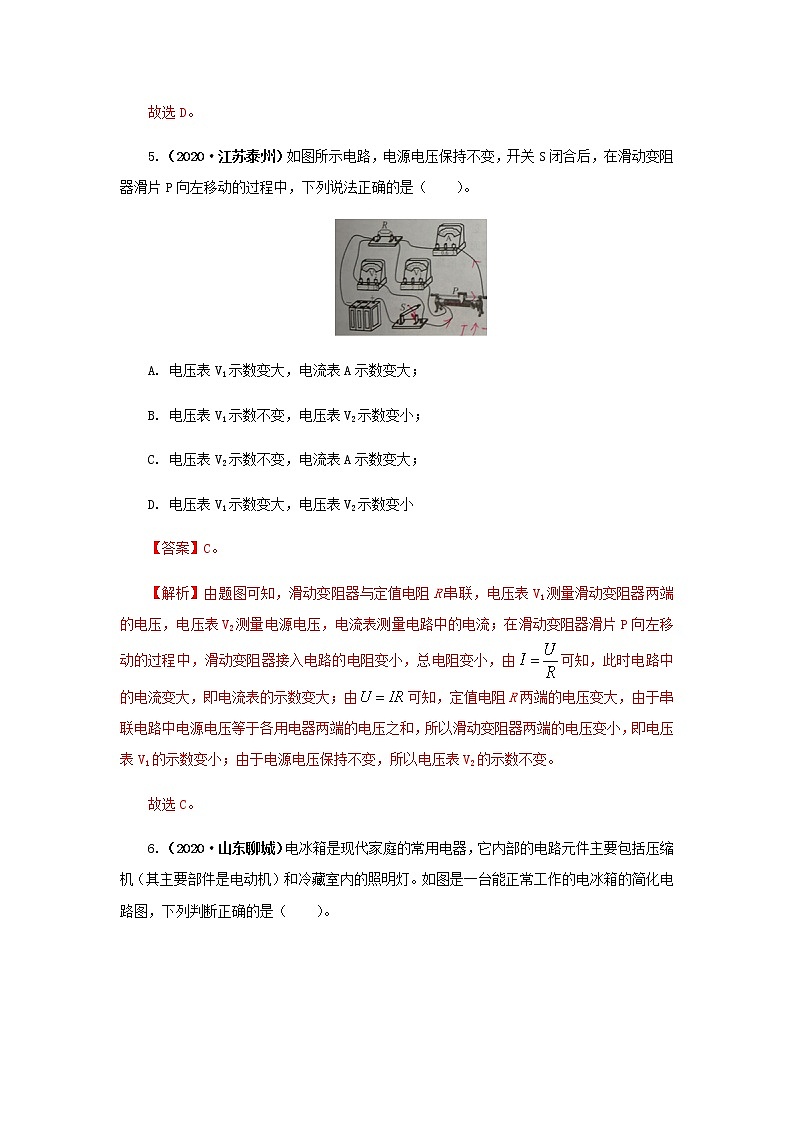

5.（2020·江苏泰州）如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（ ）。
A. 电压表V1示数变大，电流表A示数变大；
B. 电压表V1示数不变，电压表V2示数变小；
C. 电压表V2示数不变，电流表A示数变大；
D. 电压表V1示数变大，电压表V2示数变小
【答案】C。
【解析】由题图可知，滑动变阻器与定值电阻R串联，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源电压，电流表测量电路中的电流；在滑动变阻器滑片P向左移动的过程中，滑动变阻器接入电路的电阻变小，总电阻变小，由可知，此时电路中的电流变大，即电流表的示数变大；由可知，定值电阻R两端的电压变大，由于串联电路中电源电压等于各用电器两端的电压之和，所以滑动变阻器两端的电压变小，即电压表V1的示数变小；由于电源电压保持不变，所以电压表V2的示数不变。
故选C。
6.（2020·山东聊城）电冰箱是现代家庭的常用电器，它内部的电路元件主要包括压缩机（其主要部件是电动机）和冷藏室内的照明灯。如图是一台能正常工作的电冰箱的简化电路图，下列判断正确的是（ ）。
A. 电路图中的照明灯与电动机是串联的；
B. 冰箱门关闭时，灯开关断开，照明灯熄灭；
C. 冰箱内温度降低到设定温度时，电动机停止工作；
D. 电动机利用了电磁感应的原理使线圈转动起来
【答案】BC。
【解析】AB．由图可知，电路是两条支路，一条是温控开关控制电动机，另一条是灯开关控制照明灯，电动机和照明灯是并联的，冰箱门关闭时，灯开关断开，照明灯不亮，故A错误，B正确；
C．冰箱内温度降低到设定温度时，温控开关自动断开，电动机停止工作，故C正确；
D．电动机是利用通电线圈在磁场中受力转动的原理制成的，故D错误。
故选BC。
7.（2020·山东泰安）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（ ）。
A. 灯L1短路；B. 灯L2短路；C. 灯L1断路；D. 灯L2断路
【答案】C。
【解析】AB．灯L1短路或灯L2短路，另一个灯泡发光，题目中两灯均不亮，故AB不符合题意；
C．灯L1断路，两灯均不亮，将电压表并联在灯泡L1两端时，相当于电压表和灯泡L2串联，电压表有示数，故C符合题意；
D．灯L2断路，两灯均不亮，将电压表并联在灯泡L1两端时，电压表断路，电压表没有示数，故D不符合题意。
故选C。
8.（2020·山东泰安）如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，下列说法中（ ）。
①电流表A的示数变小；
②电压表V的示数变大；
③电压表V与电流表A1的比值变小；
④滑动变阻器R2消耗的电功率变小
A. 只有①④正确；B. 只有②③正确；C. 只有①③正确；D. 只有②④正确
【答案】A。
【解析】①由图可知，电阻R1和变阻器R2并联，电流表A1测量通过R1的电流，电流表A测量干路中的电流，电压表测量电源电压，闭合开关S，当滑动变阻器R2的滑片P向右移动时，滑动变阻器R2连入电路的电阻变大，由I=可知通过变阻器的电流变小，由并联电路的特点可知通过电阻R1的电流不变，即电流表A1的示数不变，由并联电路电流的规律可知干路中的电流变小，即电流表A的示数变小；故①的说法正确；
②电压表测量电源电压，电压表V的示数不变，故②的说法错误；
③电压表V的示数不变，电流表A1的示数不变，电压表V与电流表A1的比值不变，故③的说法错误；
④变阻器两端的电压等于电源电压，所以变阻器两端的电压不变，通过变阻器的电流变小，由P=UI可知滑动变阻器R2消耗的电功率变小，故④的说法正确。
故选A。
9.（2020·四川乐山）小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当袋中药液量减少时（ ）。
A. 电压表示数减小，灯泡亮度变暗；B. 电压表示数减小，灯泡亮度变亮；
C. 电压表示数增大，灯泡亮度变暗；D. 电压表示数增大，灯泡亮度变亮
【答案】B。
【解析】由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，电路的总电阻减小，根据欧姆定律可知，电路中电流变大，灯泡亮度变亮。
故选B。
10.（2020·四川南充）如图所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是（ ）。
A. 灯L亮度变暗；
B. 电压表V与电流表A1，示数之比不变；
C. 电路的总功率变小；
D. 电压表示数变大
【答案】C。
【解析】分析电路图可知，灯泡和滑动变阻器并联，电流表A1测滑动变阻器的电流，A2测灯泡L的电流，电压表测电源电压；
AD．滑动变阻器滑片向右移动时，电压表测电源电压，因此示数灯泡L电压与电流都不变，由公式可知，灯泡的电功率不变，即灯泡的亮度不变，AD错误；
B．电压表V与电流表A1，示数之比为滑动变阻器阻值，当滑动变阻器滑片向右移动时，滑动变阻器阻值变大，即电压表V与电流表 ，示数之比变大，B错误；
C．当滑动变阻器滑片向右移动时，滑动变阻器阻值变大，电路总电阻变大，根据公式 可知，电路的总功率变小，C正确。
故选C。
11.（2020·四川雅安）如图所示的电路，闭合开关S、S1后，以下说法正确的是（ ）。
A. 灯L1、L2串联 B. 电流表A1和A2示数相等
C. 断开S1后，电流表A1示数变小 D. 断开S1后，电流表A2示数变小
【答案】D。
【解析】电路元件的连接有串联和并联两种方式：由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；而并联电路中有多条支路，所以各元件独立工作、互不影响，据此判断两灯泡的连接方式，再根据电流表与被测电路元件串联判断测量的电路元件，根据并联电路中各支路独立工作、互不影响可知，开关S1断开时电流表A2的示数变化。
【详解】A．由图知，闭合开关S、S1后，A1、L1在同一支路上，L2 、S1在一个支路上，所以L1与L2并联，故A错误；
B．A1支路上测L1的电流， A2测干路电流，则电流表A1的示数小于A2示数，故B错误；
CD．当开关S1断开时，L2所在支路断路，电流变为0，由并联电路的特点可知，L1所在支路的电流不受影响，即电流表A1示数不变，而干路电流变小，因此电流表A2的示数变小，故C错误、D正确。
故选D。
12．（2020·四川遂宁）电动自行车两制车手柄中各有一只开关S1、S2在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。下列电路设计符合要求的是（ ）。
A． B．
C． D．
【分析】任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关相互影响、不能独立工作即为串联。
【解答】由题知，任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关相互影响、不能独立工作，所以两开关应串联接在电路中，比较可知C符合题意，ABD不符合题意。
故选：C。
【点评】本题要牢牢把握住关键点“任一只手柄刹车时，开关立即断开、电动机停止工作”，从而判断出两个开关的连接方式是串联。
13. （2020·安徽）R1、R2、R3 是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为 U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为（ ）。
A. I1>I2>I3 B. I3>I2>I1 C. I1=I2=I3 D. I2>I1>I3
【答案】B。
【解析】图甲中各三个电阻串联在电路中，根据串联电路特点，通过三个电阻的电流相同，测的 U1>U2>U3， 由公式得 R1>R2>R3 ；将三个电阻按照图乙并联起来时，并联电路各支路电压相等U1=U2=U3 ，又知 R1>R2>R3，所以由公式 得 I3>I2>I1，故 B 正确。
14. （2020·安徽）在图示的电路中，电源电压保持不变。闭合开关 S 后，将滑动变阻器的滑片 P 自左向右滑动，则（ ）。
A. 电流表 A 的示数减小；
B. 电压表 V2 的示数减小；
C. 电压表 V1 与电流表 A 的示数比值减小 ；
D. 电压表 V2 与电流表 A 的示数比值减小
【答案】C。
【解析】A、B.由题图可知，电路为串联电路，电压表 V1 测量滑动变阻器 R1 的电压，电压表 V2 测量定值电阻
R2 的电压，电流表测量串联电路的电流，当滑动变阻器滑片由左向右滑动时，滑动变阻器 R1 阻值变小，故电路总电阻变小，由公式 可知，电流表示数变大，R2 两端电压 V2 示数变大，R1 两端电压 V1 示数变小，故 AB 选项错误；
C.电压表 V1 示数变小，电流表示数变大，所以电压表 V1 示数与电流表示数比值减小，故 C 正确；
D.电压表 V2 测 R2 的电压，电流表测 R2 的电流，所以电压表 V2 示数与电流表示数比值为 R2，阻值不变，故 D 错误。
15．（2020·四川遂宁）物理科代表为全班同学设计了如图四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（ ）。
A． B．
C． D．
【分析】要测量Rx的阻值，根据R＝可知，需知道被测电阻两端电压和通过的电流，据此分析；或者利用电源电压不变列方程可求得被测电阻的阻值。
【解答】解：由图知：
A、闭合两只开关，待测电阻与定值电阻并联，电流表测量通过定值电阻R0的电流。根据电流表示数和R0阻值，利用U＝IR可以得到R0两端电压，再根据并联电路电压特点，可以得到待测电阻两端电压，但无论哪只开关闭合，都不能测量通过待测电阻Rx的电流，所以无法得到待测电阻Rx的阻值。故A符合题意；
B、闭合两只开关，定值电阻R0被短路，只有待测电阻有电流通过，电压表测量电源电压，示数为U；
闭合S1、断开S2，待测电阻与定值电阻串联，电压表测量待测电阻两端电压，示数为Ux，
根据串联电路电压特点知，定值电阻两端电压为U0＝U﹣Ux，
所以此时电路电流为I＝＝，
根据I＝得，
待测电阻阻值为Rx＝＝＝．故此电路可以得到待测电阻Rx的阻值。故B不符合题意；
C、闭合开关，滑动变阻器滑片位于最右端时，滑动变阻器被短路，只有待测电阻有电流通过，电压表测量电源电压，示数为U；
闭合开关，移动滑片，使滑动变阻器全部接入电路与待测电阻串联，电压表测量待测电阻两端电压，示数为Ux，
根据串联电路电压特点知，滑动变阻器两端电压为U1＝U﹣Ux，
所以此时电路电流为I＝＝，
根据I＝得，
待测电阻阻值为Rx＝＝＝．故此电路可以得到待测电阻Rx的阻值。故C不符合题意；
D、闭合开关，滑动变阻器滑片位于最右端时，滑动变阻器被短路，只有待测电阻有电流通过，电流表示数为I，由U＝IR得，电源电压为U＝IRx；
闭合开关，移动滑片，使滑动变阻器全部接入电路与待测电阻串联，电流表示数为I串，由U＝IR得，电源电压为U＝I串（R1+Rx），
根据IRx＝I串（R1+Rx）得，
待测电阻阻值为Rx＝．故此电路可以得到待测电阻Rx的阻值。故D不符合题意。
故选：A。
【点评】利用电压表或电流表测未知电阻的阻值，具有一定的难度。会在只有电压表或电流表时，利用电表与已知阻值部分电路结合间接测量电压或电流是关键。
16.（2020·重庆）刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能独立使用，图3中最符合此卫生间电路特点的是（ ）。
【答案】D。
【解析】文中提到照明灯和换气扇既能用时使用也能独立使用，即照明灯和换气扇为并联电路，开关分别控制它们，故选D。
17.（2020·河南）如果家中有人触电，在不能立即切断电源的情况下，千万不能用手直接去拉触电者，可以用一些物品使触电者脱离带电体。下列物品中不能使用的是（ ）。
A.木擀面杖 B.橡胶手套
C.铝拖把杆 D.塑料凳子
【答案】C。
【解析】铝拖把杆是导体，故不能使用；故答案选 C。
18.（2020·四川甘孜州）电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机M，与冰箱门联动的开关S2控制照明灯L。为此，小丽设计了图中的四种电路，其中正确的是（ ）。
A. B. C. D.
【答案】D。
【解析】A．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故A错误；
B．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故B错误；
C．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故C错误；
D．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故D正确。
故选D。
19.（2020·山东济宁）如图是已连接的部分电路，表中的结果符合 ab间、ac间、bc间的连接情况的是（ ）。
选项
ab间连接
ac间连接
bc间连接
结果
A
2V的电源
不接
不接
电流表示数为0.04A
B
不接
一根导线
2V的电源
电路总功率为0.08W
C
一根导线
2V的电源
不接
电路的总电阻为25Ω
D
2V的电源
电压表
一根导线
电流表示数为0.5A
A. A B. B C. C D. D
【答案】D。
【解析】A．在ab间连接2V的电源，ac、bc间不连接，此时电路为R1的简单电路，可算出电流表示数：；A不符合题意；
B．ab间不连接，ac间连接一根导线，bc间连接2V电源，此时电路为R1的简单电路，可算出电路总功率为：；B不符合题意；
C．ab间连接一根导线，ac间连接2V电源，bc间不连接，此时电路为R2的简单电路，此时电路的总电阻为20Ω，C不符合题意；
D．ab间连接2V电源，ac间连接电压表，bc间连接一根导线，此时电路为R1、R2并联的电路，电流表测总电流，可算出并联后的电阻为：
电流表示数为： ；D符合题意。
故选D。
20.（2020·江苏连云港）如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（ ）。
A. 电流表示数增大；
B. 电压表示数减小；
C. 定值电阻R两端的电压增大；
D. 电压表示数与电流表示数比值增大
【答案】D。
【解析】ABC．由图可知，电阻R和变阻器串联，电压表测量变阻器两端的电压，电流表测量电路中的电流，滑动变阻器滑片向右移动，变阻器连入电路的电阻变大，由电阻的串联可知电路的总电阻变大，由I=可知通过电路的电流变小，即电流表的示数变小，由U=IR可知定值电阻R两端的电压变小，由串联电路电压的规律可知变阻器两端的电压变大，即电压表的示数变大，故ABC错误；
D．电压表的示数变大，电流表的示数变小，电压表示数与电流表示数比值增大，故D正确。
故选D。
21.（2020·重庆B）某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（ ）。
A. B. C. D.
【答案】D。
【解析】由题意可知，同时闭合开关S2和S1时，补光灯泡L发光；补光灯泡L不发光时热敏电阻也能正常工作，说明补光灯泡与热敏电阻并联，图中的电路符合要求的是D选项的电路图。
故选D。
22．（2020•岳阳）小明家里有一台透明电冰箱，他发现电冰箱的门相当于一个开关，当打开电冰箱的门时，灯亮，将门关上时，灯熄；电冰箱主要是利用压缩机工作，压缩机由温控开关控制。下列电路图符合上述要求的是（ ）。
【答案】C。
【解析】根据题意，电灯和压缩机工作不相互影响，属于并联，温控开关只控制压缩机。只有C符合题意。
故选C。
23.（2020·山东滨州）如图所示，用毛皮摩擦过的橡胶棒接触验电器后，验电器金属箔张开，以下说法正确的是（ ）。
A. 毛皮摩擦过的橡胶棒带正电；
B. 验电器的工作原理是同种电荷相互排斥；
C. 通常情况下橡胶棒是导体；
D. 金属箔张开瞬间电流的方向是由金属球到金属箔
【答案】B。
【解析】A．毛皮摩擦过的橡胶棒带负电，故A错误；
B．验电器是根据同种电荷相互排斥的原理制成的，故B正确；
C．通常情况下橡胶棒不容易导电，是绝缘体，故C错误；
D．毛皮摩擦过的橡胶棒带负电，当橡胶棒和金属球接触后，橡胶棒上的自由电子就会转移到金属球，由金属球转移到金属箔，瞬间电流的方向是由金属箔到金属球，故D错误。
故选B。
24.（2020·山东滨州）如图所示的电路中，电源电压保持不变，为定值电阻。闭合开关S，滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列判断正确的是（ ）。
A. 电压表示数变小，电流表示数变大；B. 电压表示数不变，电流表示数变小；
C. 电压表示数变大，电流表示数不变；D. 电压表示数变大，电流表示数变小
【答案】B。
【解析】由图可知，电阻R1和变阻器R2并联，电流表测量干路中的电流，电压表测量电源电压，闭合开关S，滑动变阻器的滑片P向右滑动的过程中，变阻器连入电路的电阻变大，由并联电路电阻的规律可知电路的总电阻变大，由I=可知通过干路中的电流变小，即电流表的示数变小，电压表测量电源电压，电压表的示数不变。
故选B。
二、填空题
1.（2020·山东泰安）A、B、C三个轻质小球，已知A带负电，B和A互相吸引，C和A互相排斥。则B、C两个轻质小球，一定带电的是______小球。
【答案】C。
【解析】A带负电，B和A互相吸引，根据异种电荷互相吸引，所以B可能带正电，根据带电体吸引轻小物体的性质，B也可能不带电；C和A互相排斥，根据同种电荷互相排斥，所以C带负电，一定带电的是C小球。
2.（2020·四川甘孜州）用带电体接触验电器的金属球，验电器的金属箔会张开，这是因为________ （ 选填“同种”或“异种”）电荷相互排斥。电炉中，电炉丝热的发红而导线却几乎不发热，说明电炉丝的电阻远远_________ （选填 “大于”或“小于”）导线的电阻。
【答案】（1）同种；（2）大于。
【解析】用带电体接触验电器的金属球，两金属箔片会带上同种电荷，因同种电荷相互排斥，所以验电器中闭合着的金属箔片会张开一个角度。
电炉丝和导线串联在电路中，电流和通电时间相同，电炉丝的电阻比导线电阻大，根据 ，电炉丝产生的电热多，所以电炉丝热得发红，导线不怎么热。
3．（2020·四川遂宁）生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上 电荷，电荷累积到一定程度极易出现放电观象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从 （选填“大地到油罐”或“油罐到大地”）。
【分析】（1）摩擦起电的实质是电荷的转移，失去电子的带正电，得到电子的带负电；
（2）规定正电荷定向移动的方向为电流方向；金属导电是因为金属导体中有能够自由移动的自由电子，自由电子带负电荷。
【解答】解：运输中汽油与油罐摩擦产生静电，油罐失去电子带上正电荷；
油罐带多余的正电荷，当铁链与大地接触时，会产生从油罐到大地的电流；铁链中带负电荷的自由电子定向移动的方向与电流方向相反，会从大地到油罐发生定向移动，和油罐中多余的正电荷发生中和，避免发生放电现象。
故答案为：正；大地到油罐。
【点评】本题考查了摩擦起电的原因和实质，以及电流的形成及电流方向等知识的掌握；要理解摩擦起电的实质是电荷的转移。
4.（2020·河南）用毛皮摩擦过的橡胶棒由于得到电子而带 电。用这个橡胶棒接触验电器的金属 球，如图 3 所示，验电器的两金属箱片由于带同种电荷互相 而张开。
【答案】负、排斥
【解析】自然界中存在两种电荷：由毛皮摩擦过的橡胶棒由于得到电子带负电，由丝绸摩擦过的玻璃棒由于失去电子带正电；验电器的工作原理就是利用同种电荷相互排 斥。
5.（2020·四川乐山）如图所示，在两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1=2R2=20Ω，电源电压U=6V。闭合开关后，甲管中液面比乙管中液面上升得______（选填“慢”、“快”或“相同”），当滑动变阻器滑片P移至最右端时，在1分钟内电流通过电阻丝R1产生的热量Q=______ J。
【答案】（1）快；（2）48。
【解析】两电阻串联，电流相等，R1=2R2，由焦耳定律Q=I2Rt得，电阻大的在相同电流、相同时间产生的热量多，升高的温度快，故甲管中液面比乙管中液面上升得快。
当滑动变阻器滑片P移至最右端时，滑动变阻器接入电路的电阻为零，R1、R2串联，此时电路中的电流为：
1分钟内电流通过电阻丝R1产生的热量：
6.（2020·四川成都A）在“连接并联电路”的实验中，小红同学用两个不同的小灯泡组成了如图所示的电路。
(1)连接电路时，开关S应该处于__________状态；
(2)她将所有开关闭合，发现S1支路的灯不亮，S2支路的灯发光。于是她断开所有开关，交换两灯位置后，再闭合所有开关，发现仍然是S1支路的灯不亮，S2支路的灯发光。故障的原因可能是_________；
A.某个灯泡的灯丝断路
B.干路上某根导线断路
C.S1支路某根导线断路
D.S2支路某根导线断路
(3)她排除故障后，继续进行实验。为了探究开关S1的作用，在观察灯泡发光情况时，她应该_________。
A.同时观察两个支路上的灯泡
B.只观察S1所在支路上的灯泡
C.只观察S2所在支路上的灯泡
【答案】（1）断开；（2）C；（3）A。
【解析】(1)为了电学元件的安全，在连接电路时，开关应该断开，所以开关S应该处于断开状态。
(2)如图所示，闭合所有开关后电路为并联电路，将所有开关闭合，发现S1支路的灯不亮，S2支路的灯发光，说明干路和开关S2所在支路没有问题，故BD不符合题意；交换两灯位置后，再闭合所有开关，发现仍然是S1支路的灯不亮，S2支路的灯发光，说明灯泡没有问题，只能是开关S1所在支路某根导线断路，故A不符合题意，C符合题意。
故选C。
(3)为了探究开关S1的作用，在其他两个开关闭合或者断开的情况下，通过操作开关S1，同时观察观察支路上两个灯泡的亮暗情况来判断开关S1的作用；故应该选A。
一、选择题
1.（2020·黑龙江龙东）如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。由此可以判断电路的故障可能是 ( )
A.灯L1短路 B.灯L2短路 C.灯L1开路 D.灯L2开路
【答案】A。
【解析】由题意可知本电路为串联电路，当开关S闭合时，只有一只灯泡发光，由此可判定电路中有电流，电路故障必定为短路，又因电压表的示数为0V，故可以判断灯L1短路，故选A
2.（2020·贵州黔东南）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）。
A. ；B.
C. ；D.
【答案】C。
【解析】由题意知开关S1或开关S2均可接通电路，所以S1、S2并联，开关S3断开手机解锁功能暂停，说明S3位于电路干路．故C项符合题意；
3.（2020·贵州黔南）某自动售货机，它可通过手机扫码（闭合S1）或通过投币（闭合S2），启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。符合上述情况的电路设计是下图中的（ ）。
A. ；B. ；C. ；D.
【答案】C。
【解析】由题意可知，通过手机扫码使开关S1闭合或通过投币使开关S2闭合都能启动电动机完成自动售货，由并联电路中各支路独立工作、互不影响可知，开关S1和开关S2应并联共同控制电动机；由题知，在光线较暗时光控开关S3自动闭合，接通灯泡照明，则灯泡与电动机并联能独立工作，且只由光控开关S3控制，综上结合选项可知，只有C图符合题意。故选C。
4.（2020·湖南常德）如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（ ）。
A. 变阻器R短路；B. 变阻器R断路；C. 灯L短路；D. 灯L断路
【答案】D。
【解析】由电路图知，滑动变阻器R和灯L串联，电压表测灯两端的电压，闭合开关时，灯不亮，且电流表无示数，则电路中出现了断路，而电压表有明显示数，意味着电压表与电源是接通的，故出现的故障是灯L断路了。故ABC错误，D正确。
故选D。
5.（2020·江苏泰州）如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（ ）。
A. 电压表V1示数变大，电流表A示数变大；
B. 电压表V1示数不变，电压表V2示数变小；
C. 电压表V2示数不变，电流表A示数变大；
D. 电压表V1示数变大，电压表V2示数变小
【答案】C。
【解析】由题图可知，滑动变阻器与定值电阻R串联，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源电压，电流表测量电路中的电流；在滑动变阻器滑片P向左移动的过程中，滑动变阻器接入电路的电阻变小，总电阻变小，由可知，此时电路中的电流变大，即电流表的示数变大；由可知，定值电阻R两端的电压变大，由于串联电路中电源电压等于各用电器两端的电压之和，所以滑动变阻器两端的电压变小，即电压表V1的示数变小；由于电源电压保持不变，所以电压表V2的示数不变。
故选C。
6.（2020·山东聊城）电冰箱是现代家庭的常用电器，它内部的电路元件主要包括压缩机（其主要部件是电动机）和冷藏室内的照明灯。如图是一台能正常工作的电冰箱的简化电路图，下列判断正确的是（ ）。
A. 电路图中的照明灯与电动机是串联的；
B. 冰箱门关闭时，灯开关断开，照明灯熄灭；
C. 冰箱内温度降低到设定温度时，电动机停止工作；
D. 电动机利用了电磁感应的原理使线圈转动起来
【答案】BC。
【解析】AB．由图可知，电路是两条支路，一条是温控开关控制电动机，另一条是灯开关控制照明灯，电动机和照明灯是并联的，冰箱门关闭时，灯开关断开，照明灯不亮，故A错误，B正确；
C．冰箱内温度降低到设定温度时，温控开关自动断开，电动机停止工作，故C正确；
D．电动机是利用通电线圈在磁场中受力转动的原理制成的，故D错误。
故选BC。
7.（2020·山东泰安）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（ ）。
A. 灯L1短路；B. 灯L2短路；C. 灯L1断路；D. 灯L2断路
【答案】C。
【解析】AB．灯L1短路或灯L2短路，另一个灯泡发光，题目中两灯均不亮，故AB不符合题意；
C．灯L1断路，两灯均不亮，将电压表并联在灯泡L1两端时，相当于电压表和灯泡L2串联，电压表有示数，故C符合题意；
D．灯L2断路，两灯均不亮，将电压表并联在灯泡L1两端时，电压表断路，电压表没有示数，故D不符合题意。
故选C。
8.（2020·山东泰安）如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，下列说法中（ ）。
①电流表A的示数变小；
②电压表V的示数变大；
③电压表V与电流表A1的比值变小；
④滑动变阻器R2消耗的电功率变小
A. 只有①④正确；B. 只有②③正确；C. 只有①③正确；D. 只有②④正确
【答案】A。
【解析】①由图可知，电阻R1和变阻器R2并联，电流表A1测量通过R1的电流，电流表A测量干路中的电流，电压表测量电源电压，闭合开关S，当滑动变阻器R2的滑片P向右移动时，滑动变阻器R2连入电路的电阻变大，由I=可知通过变阻器的电流变小，由并联电路的特点可知通过电阻R1的电流不变，即电流表A1的示数不变，由并联电路电流的规律可知干路中的电流变小，即电流表A的示数变小；故①的说法正确；
②电压表测量电源电压，电压表V的示数不变，故②的说法错误；
③电压表V的示数不变，电流表A1的示数不变，电压表V与电流表A1的比值不变，故③的说法错误；
④变阻器两端的电压等于电源电压，所以变阻器两端的电压不变，通过变阻器的电流变小，由P=UI可知滑动变阻器R2消耗的电功率变小，故④的说法正确。
故选A。
9.（2020·四川乐山）小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当袋中药液量减少时（ ）。
A. 电压表示数减小，灯泡亮度变暗；B. 电压表示数减小，灯泡亮度变亮；
C. 电压表示数增大，灯泡亮度变暗；D. 电压表示数增大，灯泡亮度变亮
【答案】B。
【解析】由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，电路的总电阻减小，根据欧姆定律可知，电路中电流变大，灯泡亮度变亮。
故选B。
10.（2020·四川南充）如图所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是（ ）。
A. 灯L亮度变暗；
B. 电压表V与电流表A1，示数之比不变；
C. 电路的总功率变小；
D. 电压表示数变大
【答案】C。
【解析】分析电路图可知，灯泡和滑动变阻器并联，电流表A1测滑动变阻器的电流，A2测灯泡L的电流，电压表测电源电压；
AD．滑动变阻器滑片向右移动时，电压表测电源电压，因此示数灯泡L电压与电流都不变，由公式可知，灯泡的电功率不变，即灯泡的亮度不变，AD错误；
B．电压表V与电流表A1，示数之比为滑动变阻器阻值，当滑动变阻器滑片向右移动时，滑动变阻器阻值变大，即电压表V与电流表 ，示数之比变大，B错误；
C．当滑动变阻器滑片向右移动时，滑动变阻器阻值变大，电路总电阻变大，根据公式 可知，电路的总功率变小，C正确。
故选C。
11.（2020·四川雅安）如图所示的电路，闭合开关S、S1后，以下说法正确的是（ ）。
A. 灯L1、L2串联 B. 电流表A1和A2示数相等
C. 断开S1后，电流表A1示数变小 D. 断开S1后，电流表A2示数变小
【答案】D。
【解析】电路元件的连接有串联和并联两种方式：由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；而并联电路中有多条支路，所以各元件独立工作、互不影响，据此判断两灯泡的连接方式，再根据电流表与被测电路元件串联判断测量的电路元件，根据并联电路中各支路独立工作、互不影响可知，开关S1断开时电流表A2的示数变化。
【详解】A．由图知，闭合开关S、S1后，A1、L1在同一支路上，L2 、S1在一个支路上，所以L1与L2并联，故A错误；
B．A1支路上测L1的电流， A2测干路电流，则电流表A1的示数小于A2示数，故B错误；
CD．当开关S1断开时，L2所在支路断路，电流变为0，由并联电路的特点可知，L1所在支路的电流不受影响，即电流表A1示数不变，而干路电流变小，因此电流表A2的示数变小，故C错误、D正确。
故选D。
12．（2020·四川遂宁）电动自行车两制车手柄中各有一只开关S1、S2在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。下列电路设计符合要求的是（ ）。
A． B．
C． D．
【分析】任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关相互影响、不能独立工作即为串联。
【解答】由题知，任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关相互影响、不能独立工作，所以两开关应串联接在电路中，比较可知C符合题意，ABD不符合题意。
故选：C。
【点评】本题要牢牢把握住关键点“任一只手柄刹车时，开关立即断开、电动机停止工作”，从而判断出两个开关的连接方式是串联。
13. （2020·安徽）R1、R2、R3 是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为 U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为（ ）。
A. I1>I2>I3 B. I3>I2>I1 C. I1=I2=I3 D. I2>I1>I3
【答案】B。
【解析】图甲中各三个电阻串联在电路中，根据串联电路特点，通过三个电阻的电流相同，测的 U1>U2>U3， 由公式得 R1>R2>R3 ；将三个电阻按照图乙并联起来时，并联电路各支路电压相等U1=U2=U3 ，又知 R1>R2>R3，所以由公式 得 I3>I2>I1，故 B 正确。
14. （2020·安徽）在图示的电路中，电源电压保持不变。闭合开关 S 后，将滑动变阻器的滑片 P 自左向右滑动，则（ ）。
A. 电流表 A 的示数减小；
B. 电压表 V2 的示数减小；
C. 电压表 V1 与电流表 A 的示数比值减小 ；
D. 电压表 V2 与电流表 A 的示数比值减小
【答案】C。
【解析】A、B.由题图可知，电路为串联电路，电压表 V1 测量滑动变阻器 R1 的电压，电压表 V2 测量定值电阻
R2 的电压，电流表测量串联电路的电流，当滑动变阻器滑片由左向右滑动时，滑动变阻器 R1 阻值变小，故电路总电阻变小，由公式 可知，电流表示数变大，R2 两端电压 V2 示数变大，R1 两端电压 V1 示数变小，故 AB 选项错误；
C.电压表 V1 示数变小，电流表示数变大，所以电压表 V1 示数与电流表示数比值减小，故 C 正确；
D.电压表 V2 测 R2 的电压，电流表测 R2 的电流，所以电压表 V2 示数与电流表示数比值为 R2，阻值不变，故 D 错误。
15．（2020·四川遂宁）物理科代表为全班同学设计了如图四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（ ）。
A． B．
C． D．
【分析】要测量Rx的阻值，根据R＝可知，需知道被测电阻两端电压和通过的电流，据此分析；或者利用电源电压不变列方程可求得被测电阻的阻值。
【解答】解：由图知：
A、闭合两只开关，待测电阻与定值电阻并联，电流表测量通过定值电阻R0的电流。根据电流表示数和R0阻值，利用U＝IR可以得到R0两端电压，再根据并联电路电压特点，可以得到待测电阻两端电压，但无论哪只开关闭合，都不能测量通过待测电阻Rx的电流，所以无法得到待测电阻Rx的阻值。故A符合题意；
B、闭合两只开关，定值电阻R0被短路，只有待测电阻有电流通过，电压表测量电源电压，示数为U；
闭合S1、断开S2，待测电阻与定值电阻串联，电压表测量待测电阻两端电压，示数为Ux，
根据串联电路电压特点知，定值电阻两端电压为U0＝U﹣Ux，
所以此时电路电流为I＝＝，
根据I＝得，
待测电阻阻值为Rx＝＝＝．故此电路可以得到待测电阻Rx的阻值。故B不符合题意；
C、闭合开关，滑动变阻器滑片位于最右端时，滑动变阻器被短路，只有待测电阻有电流通过，电压表测量电源电压，示数为U；
闭合开关，移动滑片，使滑动变阻器全部接入电路与待测电阻串联，电压表测量待测电阻两端电压，示数为Ux，
根据串联电路电压特点知，滑动变阻器两端电压为U1＝U﹣Ux，
所以此时电路电流为I＝＝，
根据I＝得，
待测电阻阻值为Rx＝＝＝．故此电路可以得到待测电阻Rx的阻值。故C不符合题意；
D、闭合开关，滑动变阻器滑片位于最右端时，滑动变阻器被短路，只有待测电阻有电流通过，电流表示数为I，由U＝IR得，电源电压为U＝IRx；
闭合开关，移动滑片，使滑动变阻器全部接入电路与待测电阻串联，电流表示数为I串，由U＝IR得，电源电压为U＝I串（R1+Rx），
根据IRx＝I串（R1+Rx）得，
待测电阻阻值为Rx＝．故此电路可以得到待测电阻Rx的阻值。故D不符合题意。
故选：A。
【点评】利用电压表或电流表测未知电阻的阻值，具有一定的难度。会在只有电压表或电流表时，利用电表与已知阻值部分电路结合间接测量电压或电流是关键。
16.（2020·重庆）刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能独立使用，图3中最符合此卫生间电路特点的是（ ）。
【答案】D。
【解析】文中提到照明灯和换气扇既能用时使用也能独立使用，即照明灯和换气扇为并联电路，开关分别控制它们，故选D。
17.（2020·河南）如果家中有人触电，在不能立即切断电源的情况下，千万不能用手直接去拉触电者，可以用一些物品使触电者脱离带电体。下列物品中不能使用的是（ ）。
A.木擀面杖 B.橡胶手套
C.铝拖把杆 D.塑料凳子
【答案】C。
【解析】铝拖把杆是导体，故不能使用；故答案选 C。
18.（2020·四川甘孜州）电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机M，与冰箱门联动的开关S2控制照明灯L。为此，小丽设计了图中的四种电路，其中正确的是（ ）。
A. B. C. D.
【答案】D。
【解析】A．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故A错误；
B．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故B错误；
C．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故C错误；
D．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故D正确。
故选D。
19.（2020·山东济宁）如图是已连接的部分电路，表中的结果符合 ab间、ac间、bc间的连接情况的是（ ）。
选项
ab间连接
ac间连接
bc间连接
结果
A
2V的电源
不接
不接
电流表示数为0.04A
B
不接
一根导线
2V的电源
电路总功率为0.08W
C
一根导线
2V的电源
不接
电路的总电阻为25Ω
D
2V的电源
电压表
一根导线
电流表示数为0.5A
A. A B. B C. C D. D
【答案】D。
【解析】A．在ab间连接2V的电源，ac、bc间不连接，此时电路为R1的简单电路，可算出电流表示数：；A不符合题意；
B．ab间不连接，ac间连接一根导线，bc间连接2V电源，此时电路为R1的简单电路，可算出电路总功率为：；B不符合题意；
C．ab间连接一根导线，ac间连接2V电源，bc间不连接，此时电路为R2的简单电路，此时电路的总电阻为20Ω，C不符合题意；
D．ab间连接2V电源，ac间连接电压表，bc间连接一根导线，此时电路为R1、R2并联的电路，电流表测总电流，可算出并联后的电阻为：
电流表示数为： ；D符合题意。
故选D。
20.（2020·江苏连云港）如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（ ）。
A. 电流表示数增大；
B. 电压表示数减小；
C. 定值电阻R两端的电压增大；
D. 电压表示数与电流表示数比值增大
【答案】D。
【解析】ABC．由图可知，电阻R和变阻器串联，电压表测量变阻器两端的电压，电流表测量电路中的电流，滑动变阻器滑片向右移动，变阻器连入电路的电阻变大，由电阻的串联可知电路的总电阻变大，由I=可知通过电路的电流变小，即电流表的示数变小，由U=IR可知定值电阻R两端的电压变小，由串联电路电压的规律可知变阻器两端的电压变大，即电压表的示数变大，故ABC错误；
D．电压表的示数变大，电流表的示数变小，电压表示数与电流表示数比值增大，故D正确。
故选D。
21.（2020·重庆B）某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（ ）。
A. B. C. D.
【答案】D。
【解析】由题意可知，同时闭合开关S2和S1时，补光灯泡L发光；补光灯泡L不发光时热敏电阻也能正常工作，说明补光灯泡与热敏电阻并联，图中的电路符合要求的是D选项的电路图。
故选D。
22．（2020•岳阳）小明家里有一台透明电冰箱，他发现电冰箱的门相当于一个开关，当打开电冰箱的门时，灯亮，将门关上时，灯熄；电冰箱主要是利用压缩机工作，压缩机由温控开关控制。下列电路图符合上述要求的是（ ）。
【答案】C。
【解析】根据题意，电灯和压缩机工作不相互影响，属于并联，温控开关只控制压缩机。只有C符合题意。
故选C。
23.（2020·山东滨州）如图所示，用毛皮摩擦过的橡胶棒接触验电器后，验电器金属箔张开，以下说法正确的是（ ）。
A. 毛皮摩擦过的橡胶棒带正电；
B. 验电器的工作原理是同种电荷相互排斥；
C. 通常情况下橡胶棒是导体；
D. 金属箔张开瞬间电流的方向是由金属球到金属箔
【答案】B。
【解析】A．毛皮摩擦过的橡胶棒带负电，故A错误；
B．验电器是根据同种电荷相互排斥的原理制成的，故B正确；
C．通常情况下橡胶棒不容易导电，是绝缘体，故C错误；
D．毛皮摩擦过的橡胶棒带负电，当橡胶棒和金属球接触后，橡胶棒上的自由电子就会转移到金属球，由金属球转移到金属箔，瞬间电流的方向是由金属箔到金属球，故D错误。
故选B。
24.（2020·山东滨州）如图所示的电路中，电源电压保持不变，为定值电阻。闭合开关S，滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列判断正确的是（ ）。
A. 电压表示数变小，电流表示数变大；B. 电压表示数不变，电流表示数变小；
C. 电压表示数变大，电流表示数不变；D. 电压表示数变大，电流表示数变小
【答案】B。
【解析】由图可知，电阻R1和变阻器R2并联，电流表测量干路中的电流，电压表测量电源电压，闭合开关S，滑动变阻器的滑片P向右滑动的过程中，变阻器连入电路的电阻变大，由并联电路电阻的规律可知电路的总电阻变大，由I=可知通过干路中的电流变小，即电流表的示数变小，电压表测量电源电压，电压表的示数不变。
故选B。
二、填空题
1.（2020·山东泰安）A、B、C三个轻质小球，已知A带负电，B和A互相吸引，C和A互相排斥。则B、C两个轻质小球，一定带电的是______小球。
【答案】C。
【解析】A带负电，B和A互相吸引，根据异种电荷互相吸引，所以B可能带正电，根据带电体吸引轻小物体的性质，B也可能不带电；C和A互相排斥，根据同种电荷互相排斥，所以C带负电，一定带电的是C小球。
2.（2020·四川甘孜州）用带电体接触验电器的金属球，验电器的金属箔会张开，这是因为________ （ 选填“同种”或“异种”）电荷相互排斥。电炉中，电炉丝热的发红而导线却几乎不发热，说明电炉丝的电阻远远_________ （选填 “大于”或“小于”）导线的电阻。
【答案】（1）同种；（2）大于。
【解析】用带电体接触验电器的金属球，两金属箔片会带上同种电荷，因同种电荷相互排斥，所以验电器中闭合着的金属箔片会张开一个角度。
电炉丝和导线串联在电路中，电流和通电时间相同，电炉丝的电阻比导线电阻大，根据 ，电炉丝产生的电热多，所以电炉丝热得发红，导线不怎么热。
3．（2020·四川遂宁）生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上 电荷，电荷累积到一定程度极易出现放电观象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从 （选填“大地到油罐”或“油罐到大地”）。
【分析】（1）摩擦起电的实质是电荷的转移，失去电子的带正电，得到电子的带负电；
（2）规定正电荷定向移动的方向为电流方向；金属导电是因为金属导体中有能够自由移动的自由电子，自由电子带负电荷。
【解答】解：运输中汽油与油罐摩擦产生静电，油罐失去电子带上正电荷；
油罐带多余的正电荷，当铁链与大地接触时，会产生从油罐到大地的电流；铁链中带负电荷的自由电子定向移动的方向与电流方向相反，会从大地到油罐发生定向移动，和油罐中多余的正电荷发生中和，避免发生放电现象。
故答案为：正；大地到油罐。
【点评】本题考查了摩擦起电的原因和实质，以及电流的形成及电流方向等知识的掌握；要理解摩擦起电的实质是电荷的转移。
4.（2020·河南）用毛皮摩擦过的橡胶棒由于得到电子而带 电。用这个橡胶棒接触验电器的金属 球，如图 3 所示，验电器的两金属箱片由于带同种电荷互相 而张开。
【答案】负、排斥
【解析】自然界中存在两种电荷：由毛皮摩擦过的橡胶棒由于得到电子带负电，由丝绸摩擦过的玻璃棒由于失去电子带正电；验电器的工作原理就是利用同种电荷相互排 斥。
5.（2020·四川乐山）如图所示，在两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1=2R2=20Ω，电源电压U=6V。闭合开关后，甲管中液面比乙管中液面上升得______（选填“慢”、“快”或“相同”），当滑动变阻器滑片P移至最右端时，在1分钟内电流通过电阻丝R1产生的热量Q=______ J。
【答案】（1）快；（2）48。
【解析】两电阻串联，电流相等，R1=2R2，由焦耳定律Q=I2Rt得，电阻大的在相同电流、相同时间产生的热量多，升高的温度快，故甲管中液面比乙管中液面上升得快。
当滑动变阻器滑片P移至最右端时，滑动变阻器接入电路的电阻为零，R1、R2串联，此时电路中的电流为：
1分钟内电流通过电阻丝R1产生的热量：
6.（2020·四川成都A）在“连接并联电路”的实验中，小红同学用两个不同的小灯泡组成了如图所示的电路。
(1)连接电路时，开关S应该处于__________状态；
(2)她将所有开关闭合，发现S1支路的灯不亮，S2支路的灯发光。于是她断开所有开关，交换两灯位置后，再闭合所有开关，发现仍然是S1支路的灯不亮，S2支路的灯发光。故障的原因可能是_________；
A.某个灯泡的灯丝断路
B.干路上某根导线断路
C.S1支路某根导线断路
D.S2支路某根导线断路
(3)她排除故障后，继续进行实验。为了探究开关S1的作用，在观察灯泡发光情况时，她应该_________。
A.同时观察两个支路上的灯泡
B.只观察S1所在支路上的灯泡
C.只观察S2所在支路上的灯泡
【答案】（1）断开；（2）C；（3）A。
【解析】(1)为了电学元件的安全，在连接电路时，开关应该断开，所以开关S应该处于断开状态。
(2)如图所示，闭合所有开关后电路为并联电路，将所有开关闭合，发现S1支路的灯不亮，S2支路的灯发光，说明干路和开关S2所在支路没有问题，故BD不符合题意；交换两灯位置后，再闭合所有开关，发现仍然是S1支路的灯不亮，S2支路的灯发光，说明灯泡没有问题，只能是开关S1所在支路某根导线断路，故A不符合题意，C符合题意。
故选C。
(3)为了探究开关S1的作用，在其他两个开关闭合或者断开的情况下，通过操作开关S1，同时观察观察支路上两个灯泡的亮暗情况来判断开关S1的作用；故应该选A。
