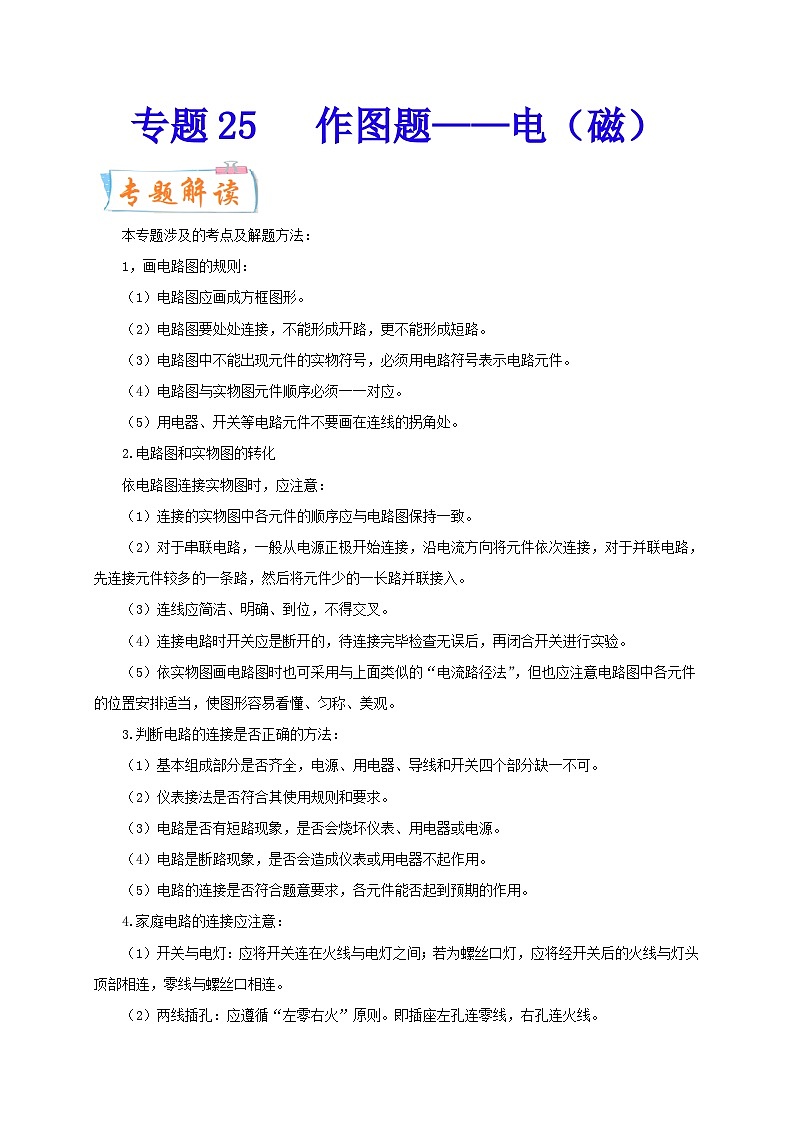

本专题涉及的考点及解题方法：
1，画电路图的规则：
（1）电路图应画成方框图形。
（2）电路图要处处连接，不能形成开路，更不能形成短路。
（3）电路图中不能出现元件的实物符号，必须用电路符号表示电路元件。
（4）电路图与实物图元件顺序必须一一对应。
（5）用电器、开关等电路元件不要画在连线的拐角处。
2.电路图和实物图的转化
依电路图连接实物图时，应注意：
（1）连接的实物图中各元件的顺序应与电路图保持一致。
（2）对于串联电路，一般从电源正极开始连接，沿电流方向将元件依次连接，对于并联电路，先连接元件较多的一条路，然后将元件少的一长路并联接入。
（3）连线应简洁、明确、到位，不得交叉。
（4）连接电路时开关应是断开的，待连接完毕检查无误后，再闭合开关进行实验。
（5）依实物图画电路图时也可采用与上面类似的“电流路径法”，但也应注意电路图中各元件的位置安排适当，使图形容易看懂、匀称、美观。
3.判断电路的连接是否正确的方法：
（1）基本组成部分是否齐全，电源、用电器、导线和开关四个部分缺一不可。
（2）仪表接法是否符合其使用规则和要求。
（3）电路是否有短路现象，是否会烧坏仪表、用电器或电源。
（4）电路是断路现象，是否会造成仪表或用电器不起作用。
（5）电路的连接是否符合题意要求，各元件能否起到预期的作用。
4.家庭电路的连接应注意：
（1）开关与电灯：应将开关连在火线与电灯之间；若为螺丝口灯，应将经开关后的火线与灯头顶部相连，零线与螺丝口相连。
（2）两线插孔：应遵循“左零右火”原则。即插座左孔连零线，右孔连火线。
（3）三孔插座：应遵循“左零右火，上接地”原则。即插座左孔连零线，右孔连火线，上面那个孔连地线。
（4）有金属外壳的家用电器，一定要将金属外壳与地线相连，以防触电。
5.判断电流产生的磁场或根据磁场判断电源的正负及电流的方向，依据安培定则：
（1）安培定则的内容：用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。
（2）判断方法：
① 标出螺线管上电流的环绕方向。
② 用右握住螺线管，让四指弯向电流的方向。
③大拇指所指的那端就是通电螺线管的N极。
一、作图题

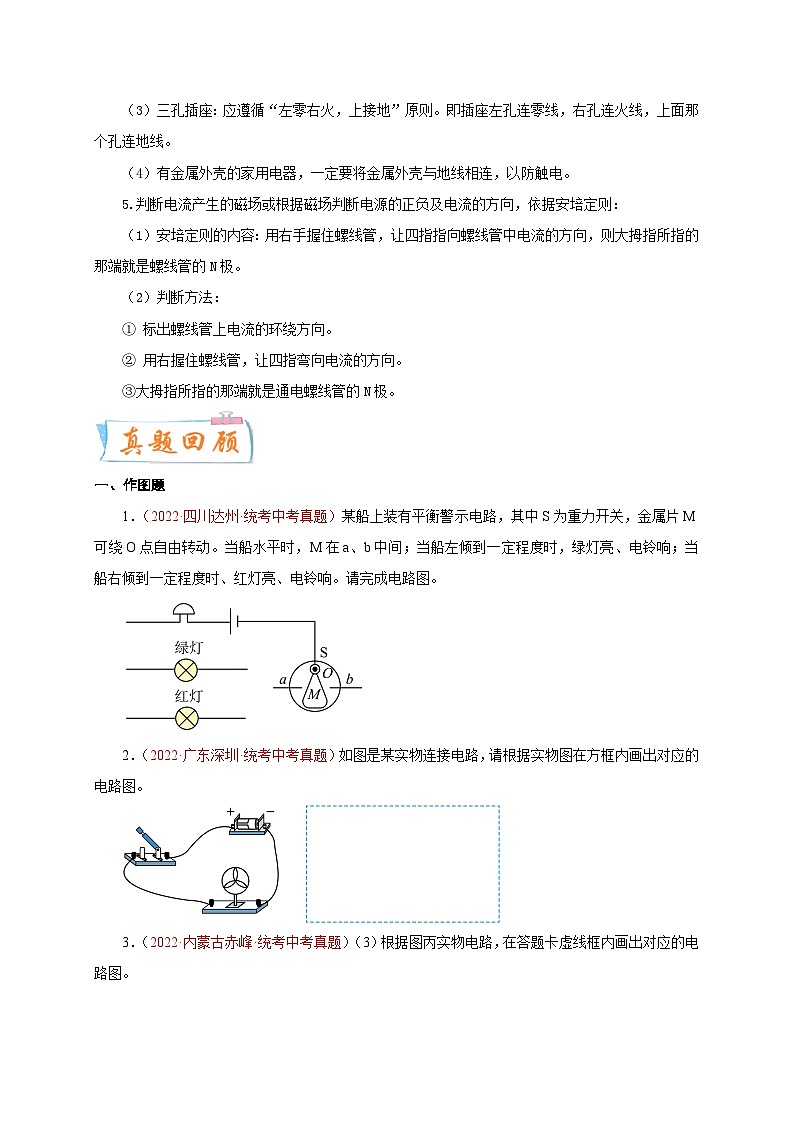

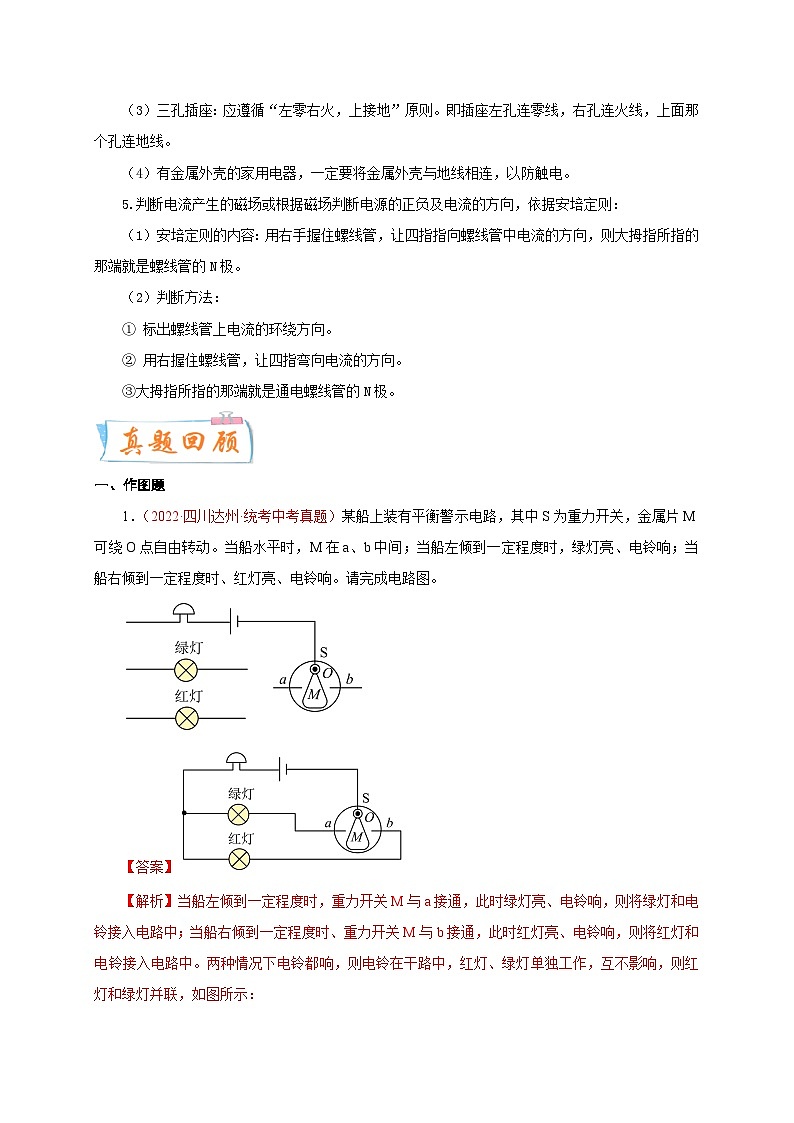

1．（2022·四川达州·统考中考真题）某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时、红灯亮、电铃响。请完成电路图。

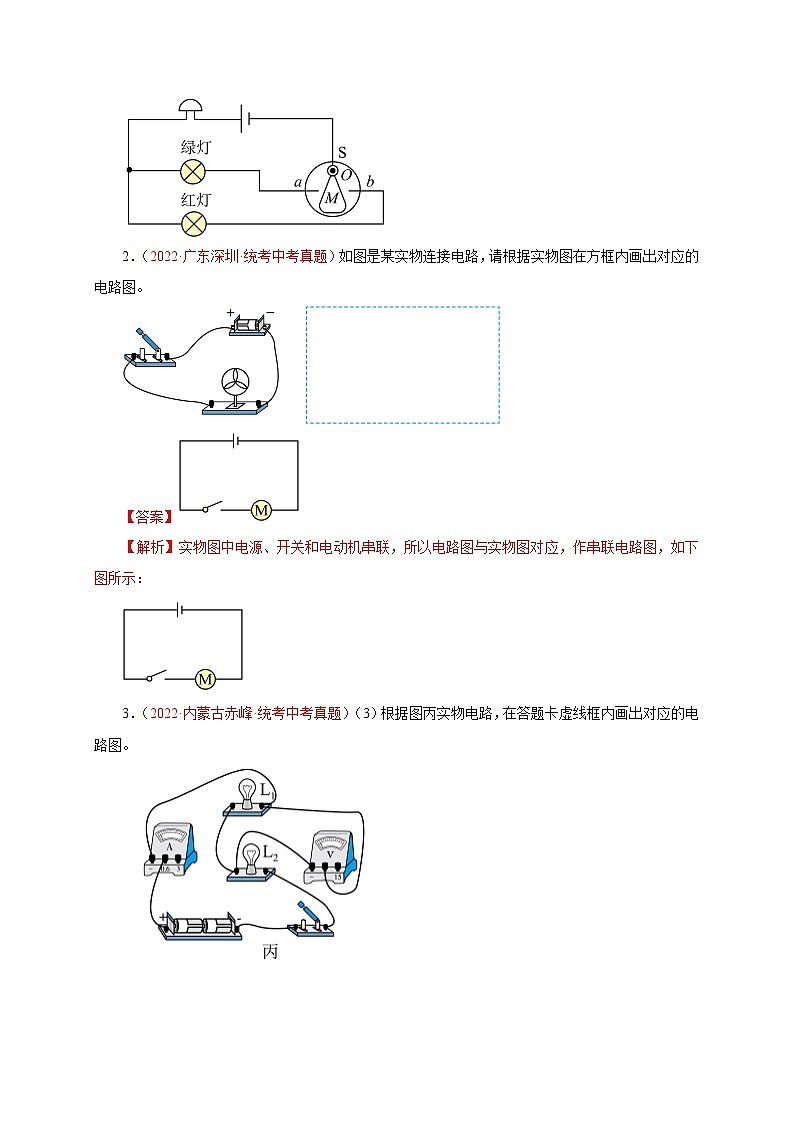

2．（2022·广东深圳·统考中考真题）如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
3．（2022·内蒙古赤峰·统考中考真题）（3）根据图丙实物电路，在答题卡虚线框内画出对应的电路图。

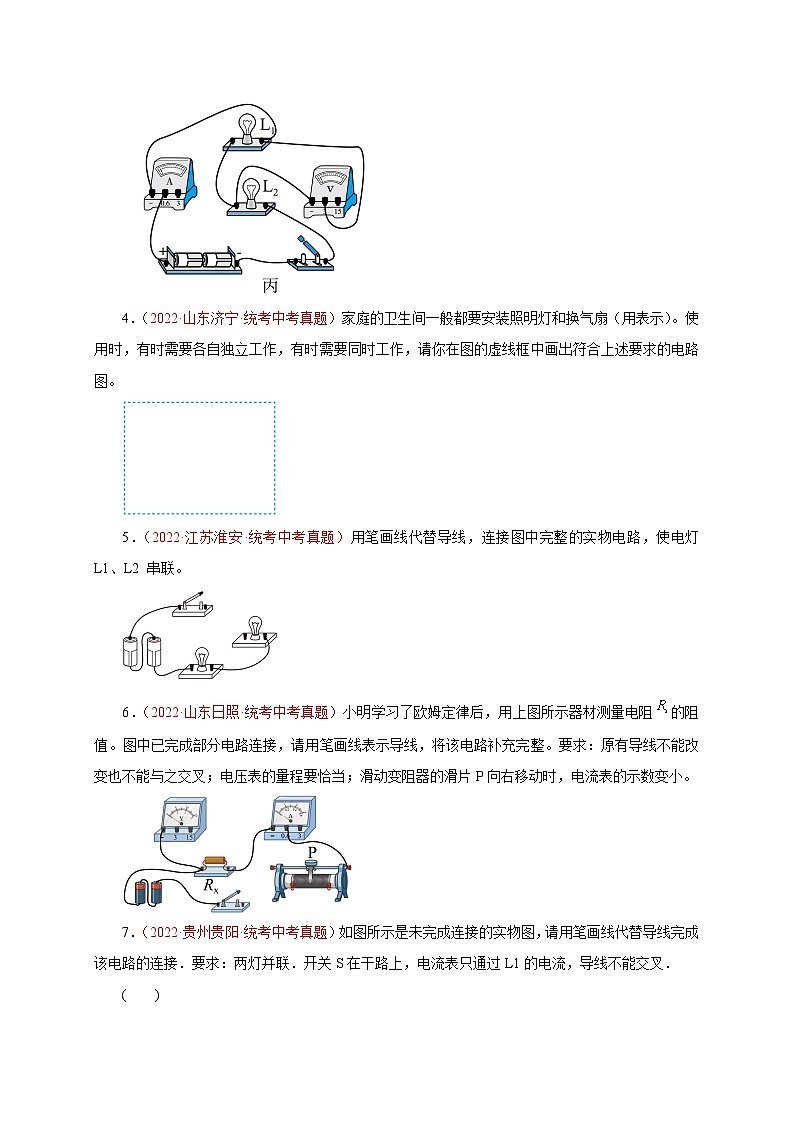

4．（2022·山东济宁·统考中考真题）家庭的卫生间一般都要安装照明灯和换气扇（用表示）。使用时，有时需要各自独立工作，有时需要同时工作，请你在图的虚线框中画出符合上述要求的电路图。
5．（2022·江苏淮安·统考中考真题）用笔画线代替导线，连接图中完整的实物电路，使电灯 L1、L2 串联。
6．（2022·山东日照·统考中考真题）小明学习了欧姆定律后，用上图所示器材测量电阻的阻值。图中已完成部分电路连接，请用笔画线表示导线，将该电路补充完整。要求：原有导线不能改变也不能与之交叉；电压表的量程要恰当；滑动变阻器的滑片P向右移动时，电流表的示数变小。
7．（2022·贵州贵阳·统考中考真题）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接．要求：两灯并联．开关S在干路上，电流表只通过L1的电流，导线不能交叉．
( )
8．（2022·贵州安顺·中考真题）请按图甲所示的电路图，将图乙中的实物电路，用笔画线代替导线完成电路连接。（连接时导线不交叉）
9．（2022·辽宁营口·统考中考真题）有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完成电路。
10．（2022·黑龙江绥化·统考中考真题）请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路．
( )
11．（2022·甘肃兰州·统考中考真题）图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．
12．（2022年甘肃省武威市中考物理试题）如图所示，只闭合开关S1，风扇M工作；只闭合开关S2，灯泡和风扇M都不工作；同时闭合开关S1、S2，灯泡和风扇M都工作。请把电路连接完整。
13．（2022·陕西·统考中考真题）如图所示，用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称（要求：闭合开关，移动滑片P时，螺线管磁性强弱改变）。
14．（2022·内蒙古通辽·统考中考真题）闭合开关，小磁针静止在螺线管左侧，在图中括号内标出电源“+”或“-”极，并用箭头标出图中磁感线方向。
15．（2022·辽宁鞍山·统考中考真题）如图所示，在螺线管旁悬挂一条形磁体。闭合开关后，条形磁体向左偏。请在括号内标出：
（1）通电螺线管的“N”或“S”极；
（2）电源的“+”或“-”极。
16．（2022·辽宁朝阳·统考中考真题）闭合开关S后，在通电螺线管和条形磁铁的共同作用下，小磁针静止在图示位置。请在图中标出小磁针的N极和A点的磁感线方向。
17．（2022·辽宁·统考中考真题）闭合开关S后，电磁铁有磁性，小磁针静止在如图所示的位置。请在图中标出：
（1）电源的极性（用“+”或“-”表示）；
（2）电磁铁的磁极（用“N”或“S”表示）；
（3）磁感线的方向。
18．（2022·黑龙江哈尔滨·统考中考真题）在图相应的括号中，标出小磁针的N、S极和电源的“＋”、“-”极。
19．（2022·黑龙江大庆·统考中考真题）当金属温度降低到某一时，会产生神奇的现象。在一个浅平的锡盘中，放入一个体积很小但磁性很强的永久磁体，然后将座降低至-270℃，使锡盘出现超导性。此时锡盘表面出现超导电流，可看见小磁体竟然离开锡盘，飘然升起。与锡盘保持一定距离后，便悬空并保持高度不变，请用箭头标出锡盘的磁感线方向及锡盘中超导电流的方向。
20．（2022·江苏常州·统考中考真题）条形磁体的磁感线如图所示，小磁针处于静止状态.请在图中标出：①磁感线点处的磁场方向；②小磁针的极。
21．（2022·江苏盐城·统考中考真题）在图中，请你标出小磁针的N极和A点的磁感线方向．
( )
22．（2022·江苏泰州·统考中考真题）如图，请根据磁感线的方向，标出静止小磁针的N极和电源的正极。
23．（2022·湖北随州·统考中考真题）如图所示，一个通电螺线管，绕线未画出，电源“＋、－”极未标出，为了防止短路，绕线具有一定的电阻。已知一个可自由转动的小磁针放在螺线管的一端最终静止时状态如图，图中的“N”是小磁针的极性。要求：
（1）画出绕线（三匝即可），使它和电源形成闭合回路；
（2）标出电源“＋、－”极。若有多种情况满足“（1）、（2）”的要求，考生只画一种情况；
（3）画一条螺线管周围的磁感线。
24．（2022·湖南邵阳·统考中考真题）如图为一种电磁仪表的部分装置，闭合开关后，磁铁N极向上转动（如箭头所示）。请在括号中标出电池的“+””-”极。
25．（2022·重庆·中考真题）如图，S闭合后，螺线管的磁感线分布如带箭头的虚线所示。请在答图中虚线框内标出电源的“+”或“-”极。
26．（2022·四川凉山·统考中考真题）如图所示，根据磁体及周围磁场分布情况，在图中标出通电螺线管的N极及电源的正极。
27．（2022·云南·统考中考真题）如图所示，请根据两条形磁体磁感线分布情况，在括号中标出磁体的N极和S极。
一、作图题
1．（2023·山西太原·太原五中校考二模）市场上有一种台灯可以连接调节灯的亮度。请你自选实验器材，设计一个小灯泡可连续调光的电路，在下侧的方框内画出该电路图。
2．（2023秋·黑龙江哈尔滨·九年级哈尔滨市第十七中学校校考阶段练习）根据图甲的实物图在虚线框内画出电路图。
3．（2023·黑龙江哈尔滨·九年级哈尔滨德强学校校考开学考试）根据图中的电流方向，分别在方框中填入电流表或电池使两灯都发光．
( )
4．（2023·上海·九年级上海民办南模中学校考期末）在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求电键S闭合后；①电流方向如图所示；②移动滑动变阻器的滑片P小灯L变亮时，电压表的示数变小。
5．（2023春·江苏苏州·九年级苏州市立达中学校校考开学考试）如图所示小聪同学根据所学的知识，设计一个电子身高计，他的设想是把电压表改成身高计，电压表的示数越大，表示人的身高越高，利用图中的器材连接了部分电路，请你帮助小聪按要求补全电路（R2是滑动变阻器，O 点是连接滑片的接线柱）。
6．（2023·江苏南京·九年级南京市中华中学校考期中）请根据如图所示的实物连接图，在虚线框内画出与它对应的电路图。
7．（2023春·山东济南·九年级山东大学附属中学校考开学考试）小梅家有一把既能吹冷风又能吹热风的电吹风。将电吹风的插头插入插座，只闭合开关S1时，吹风机中的电动机工作，电吹风吹出的是冷风；将开关 S1、S2 都闭合吹风机中的电动机和电热丝同时工作，电吹风吹出的是热风；断开 S1，它们都不工作。电热丝用电阻的符号表示，请在答题卡上指定位置的方框内画出这把电吹风的电路图。
8．（2023·广东·中山大学附属中学校考模拟预测）如图所示，通过开关S控制电动机，使电动机既能正转又能反转，请在图中虚框内填上电池和电动机符号。
9．（2023春·黑龙江哈尔滨·九年级哈尔滨市第六十九中学校校考开学考试）如图是某同学用伏安法测量电阻时连接的部分电路，请你用笔画线代替导线将电路补充完整，用笔画线代替导线，将图中元件连接完整，要求：向右移动滑片，灯泡变亮。
10．（2023秋·黑龙江哈尔滨·九年级哈尔滨市第十七中学校校考阶段练习）请完成“探究电流与电阻的关系”的实验中未连完的电路。
11．（2023·黑龙江哈尔滨·九年级哈尔滨德强学校校考开学考试）为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”时，才会自动亮．为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”控制电路由“光控开关”和“声控开关”组成，在答题卡上完成电路的连接．
12．（2023春·江苏苏州·九年级苏州市立达中学校校考开学考试）左、右两灯分别代表小汽车的左、右转向灯，请你用笔画线完成图中用单刀双掷开关控制这两盏灯的电路。
13．（2023·福建福州·九年级闽清天儒中学校考期末）用笔画线代替导线连接图的实物电路，要求：灯泡L1、L2，并联连接，开关S1，控制整个电路，开关S2控制L2。
14．（2023·江西抚州·临川一中校考一模）根据图甲的电路图将图乙的实物用笔画线代替导线连接起来（导线不能交叉）．
15．（2023春·广东深圳·九年级深圳中学校考阶段练习）小明为“探究并联电路的电流特点”准备了如图所示的实验器材，请你帮他将实物电路连接完整（两灯泡规格相同，其电阻约为6Ω），并在虚线框内画出相应的实验电路图。
16．（2023春·广东广州·九年级广州市第二中学校考阶段练习）图1是某款带LED指示灯的开关。现用该开关控制一个“220V，18W”的节能灯，已知：开关断开时，LED指示灯不亮，节能灯不工作；开关闭合时，LED指示灯亮，节能灯正常工作；若LED指示灯损坏，节能灯仍能在开关闭合时正常工作。请在图2中画出符合题目和安全用电要求的电路。
( )
17．（2023·广东广州·华南师大附中校考一模）请在图中把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速。
18．（2023·北京·北师大实验中学校考模拟预测）如图所示为小丽家卧室的实物电路图。请你用笔画线代替导线，把带有开关的电灯、插座分别正确地接入电路中。
19．（2023秋·河北石家庄·九年级石家庄外国语学校校考期末）如图所示，请将开关、螺口灯泡、三孔插座正确接入家庭电路中。
20．（2023秋·山西太原·九年级山西大附中校考期末）某额定电压为220V的电动扶梯（已接地），只需在白天且有人时开启，利用红外线开关S1（有人时闭合、无人时断开）及可见光开关S2（白天闭合、夜间断开）即可实现自动控制．请在图中按要求正确完成电路连接．
( )
21．（2023·北京·北师大实验中学校考模拟预测）请标出图中蹄形电磁铁的N、S极。
22．（2023·山西太原·太原五中校考二模）在图中甲、乙两通电螺线管磁性互相排斥。请在括号内标出电源的正负极。
23．（2023·江苏苏州·苏州市振华中学校校考模拟预测）如图所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，条形磁体静止后，滑片P向右滑动时弹簧伸长．请用箭头标出磁感线的方向，并用“+”“﹣”在括号内标出电源正负极．
24．（2023春·江苏连云港·九年级连云港市新海实验中学校考阶段练习）请用笔画线当导线，将图中的各元件连成可控制电磁铁磁性强弱的电路。要求：闭合开关后处于电磁铁下方的小磁针N极指向向左，向右调节滑片P可使电磁铁磁性增强。
