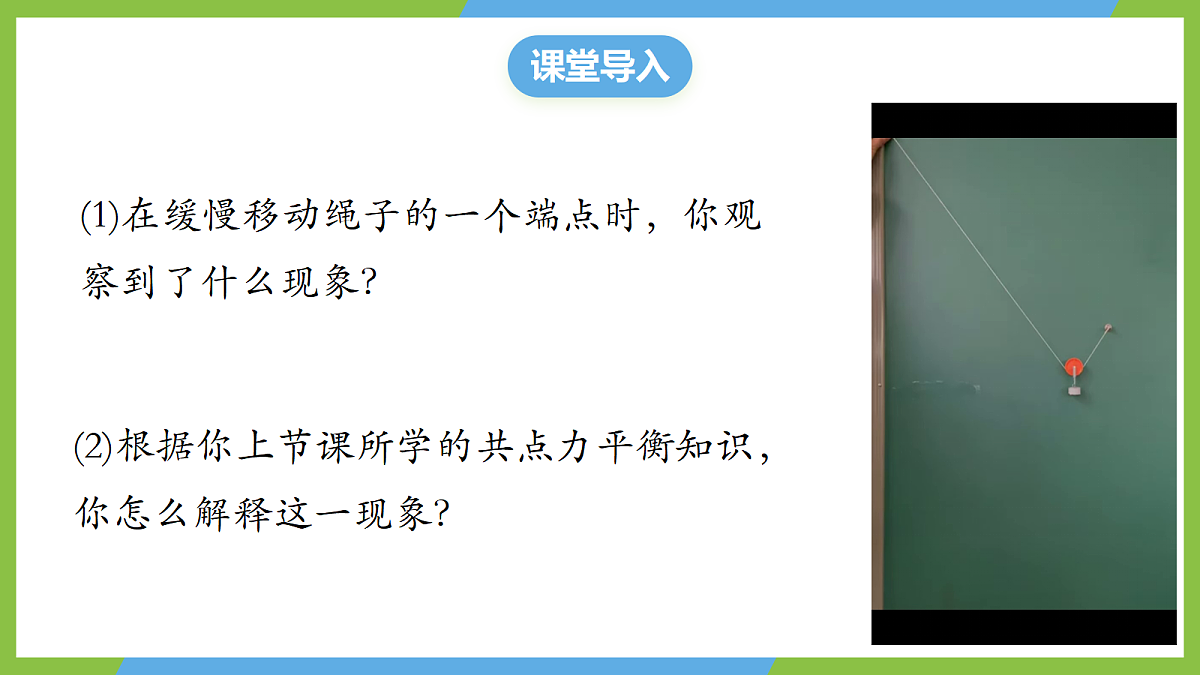

(1)在缓慢移动绳子的一个端点时，你观察到了什么现象？
(2)根据你上节课所学的共点力平衡知识，你怎么解释这一现象？

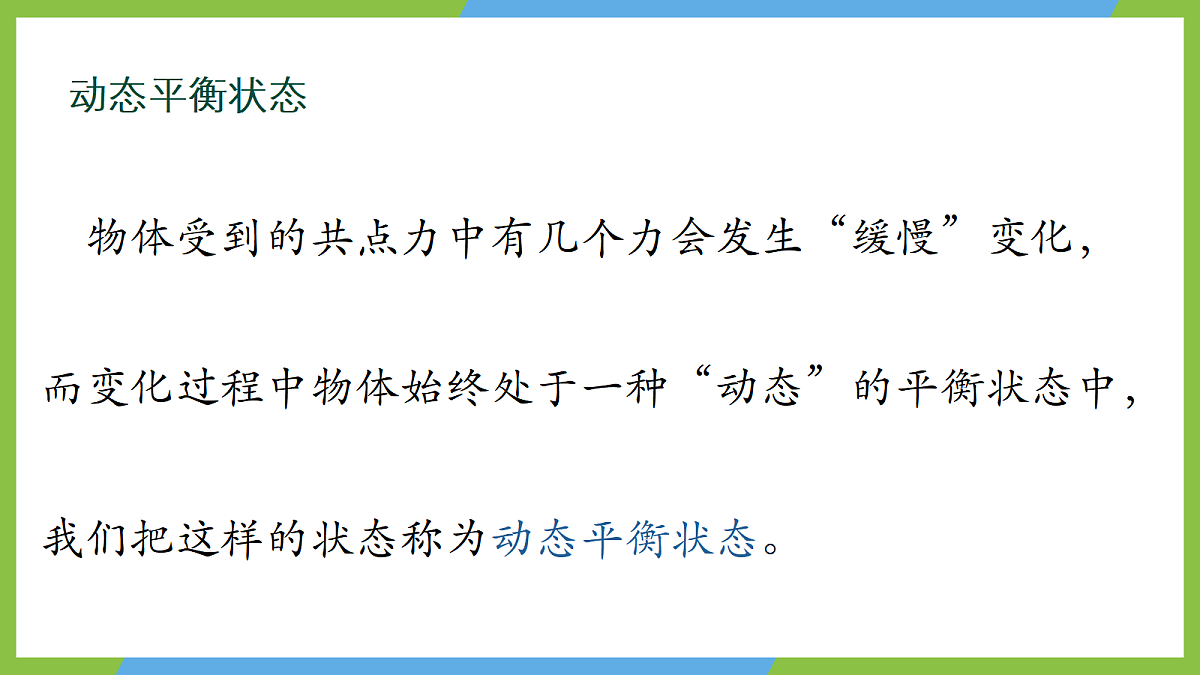

物体受到的共点力中有几个力会发生“缓慢”变化，而变化过程中物体始终处于一种“动态”的平衡状态中，我们把这样的状态称为动态平衡状态。
例1：如图所示，两根轻绳一端系于结点O，另一端分别系于固定圆环上的A、B两点，O为圆心。O点下面悬挂一重为G的物体M，绳OA水平。
(1)当细绳OB与竖直方向成θ角时，两细绳OA、OB的拉力FA、FB分别是多大?
(2)保持O点和细绳OA的位置，使B点沿圆环支架顺时转到Bˊ的过程中，细绳OA及细绳OB的拉力如何变化?

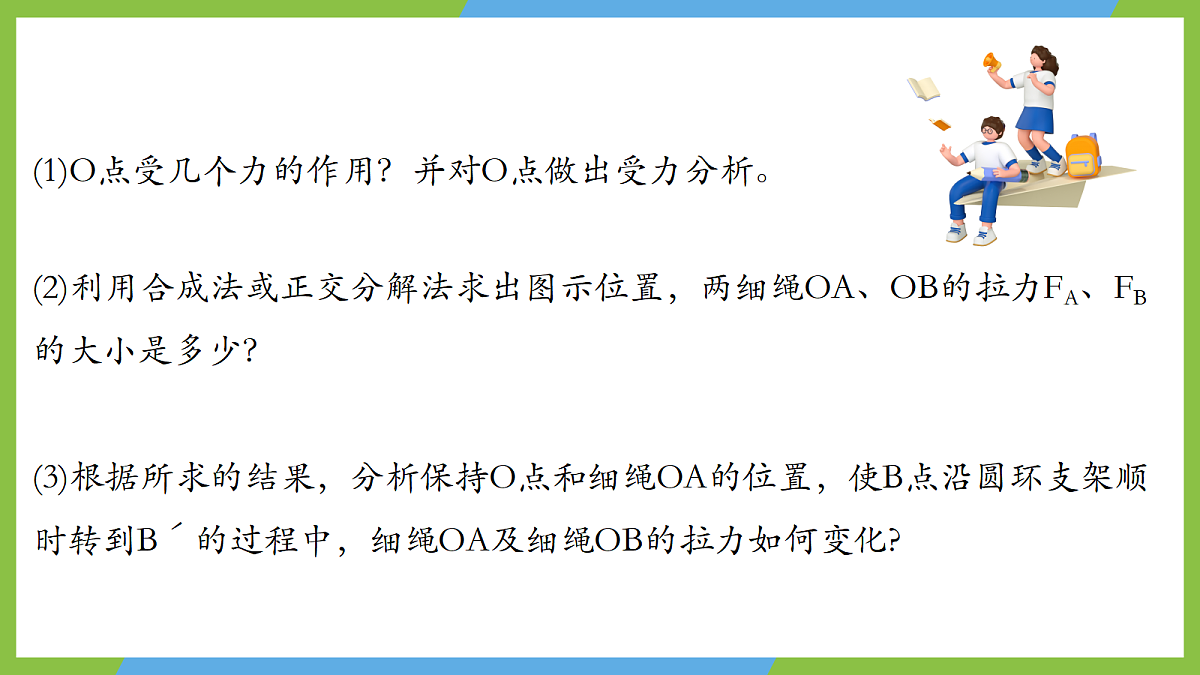

(1)O点受几个力的作用？并对O点做出受力分析。
(2)利用合成法或正交分解法求出图示位置，两细绳OA、OB的拉力FA、FB的大小是多少？
(3)根据所求的结果，分析保持O点和细绳OA的位置，使B点沿圆环支架顺时转到Bˊ的过程中，细绳OA及细绳OB的拉力如何变化?

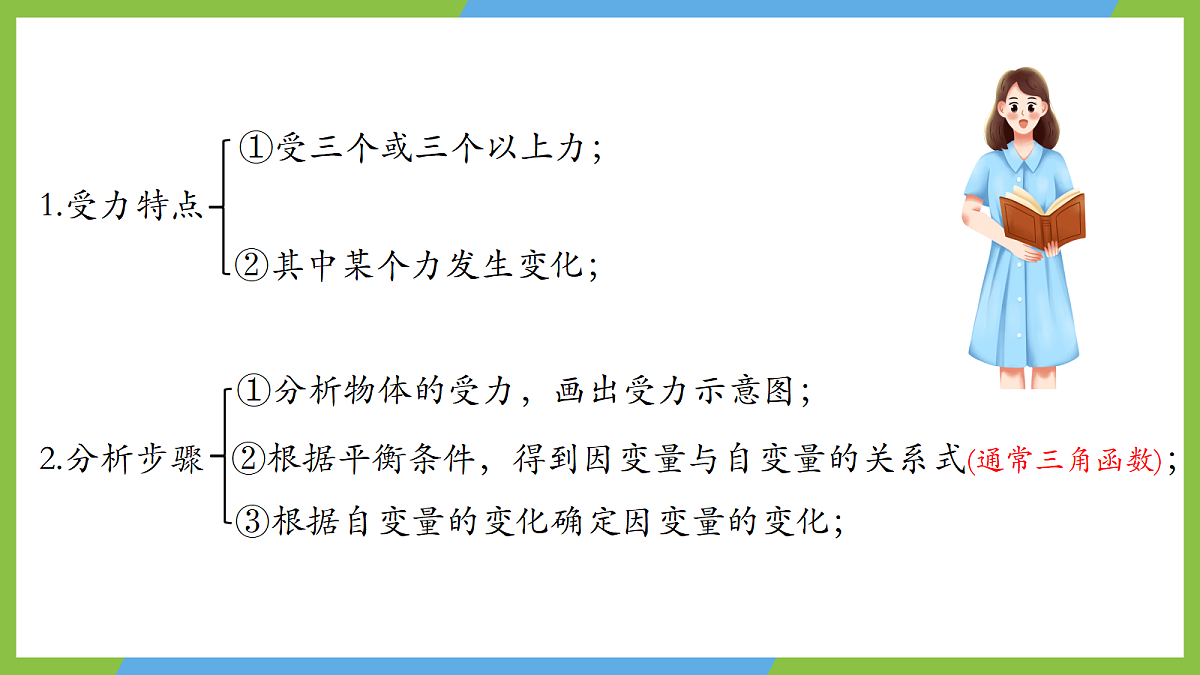

①受三个或三个以上力；
②其中某个力发生变化；
①分析物体的受力，画出受力示意图；
②根据平衡条件，得到因变量与自变量的关系式(通常三角函数)；
③根据自变量的变化确定因变量的变化；
(3)保持O点和细绳OB的位置，使A点沿圆环支架顺时转到Aˊ的过程中，细绳OA及细绳OB的拉力如何变化?
①一个为恒力，大小方向都不变；
③第三个力大小方向都变；
①分析物体的受力及特点；
②利用平行四边形定则，作出矢量四边形；
③根据矢量四边形边长大小作出定性分析；
例2：如图所示，质量均可忽略的轻绳与轻杆承受弹力的最大值一定，杆的A端用铰链固定，光滑轻小滑轮在A点正上方，B端吊一重物，现将绳的一端拴在杆的B端，用拉力F将B端缓慢上拉，在AB杆达到竖直前(均未断)，关于绳子的拉力F和杆受的弹力N的变化，判断正确的是(　　)A．F变大 B．F变小 C．N变大 D．N变小
∆TNB ∽ ∆OBA
②另两个力方向均变化；
③与物体有关的几何三角形两边长度大小不变；
②利用平行四边形定则，作三力矢量三角形；
③根据矢量三角形和几何三角形相似作定性分析；
拉密定理(正弦定理)法
【例3】如图所示，两根轻绳一端系于结点O，另一端分别系于固定圆环上的A、B两点，O为圆心。O点下面悬挂一物体M，绳OA水平,拉力大小为F1，绳OB与绳OA成120°，拉力大小为F2．将两绳同时缓慢顺时针转过75°，并保持两绳之间的夹角始终不变，物体始终保持静止状态．则在旋转过程中，下列说法正确的是（　　）A. F1逐渐增大B. F1先增大后减小C. F2逐渐减小D. F2先减小后增大
②另两个力方向夹角始终不变；
②利用三角形定则，作三力矢量三角形；
③利用正弦或拉密定理作定性分析；
1．自卸翻斗车的主要特点是通过液压系统控制车厢的倾斜，从而实现自动卸载货物的功能。如图，翻斗车卸货过程中，车厢底部平面和水平面间的夹角θ从0缓慢增大，一段时间后，车厢内的货物包会自动滑下。若车厢底部粗糙程度一致，下列说法正确的是（　　）A．在货物包滑动之前，随着夹角θ的增大，货物包受到的静摩擦力逐渐减小B．在货物包滑动之前，随着夹角θ的增大，货物包受到的支持力逐渐增大C．在货物包滑动之后，随着夹角θ的增大，货物包受到的滑动摩擦力逐渐减小D．在货物包滑动之后，随着夹角θ的增大，货物包受到的支持力逐渐增大
2．如图，重力为G的电灯悬挂于两墙壁之间，更换水平绳OA，使连接点A沿墙向上移动而保持结点O的位置和OB绳的位置不变。则在A点向上移动的过程中，下列判断中正确的是（　　）A．绳OB的拉力先增大后减小B．绳OB的拉力先减小后增大C．绳OA的拉力先增大后减小D．绳OA的拉力先减小后增大
【答案】D【详解】以O点为研究对象，O处于平衡状态，根据受力平衡，则AO上的力与BO上的力的合力与重力大小相等，方向相反，如图，由图可知，在A点向上移动的过程中，绳子OB上的拉力逐渐减小，OA上的拉力先减小后增大，D选项符合题意。故选D。
4．新疆是我国最大的产棉区，在新疆超出70%棉田都是通过机械自动化采收，自动采棉机将棉花打包成圆柱形棉包，然后平稳将其放下。放下棉包的过程可以简化为如图所示模型，质量为m的棉包放在“V”型挡板上，两板间夹角为120°固定不变，“V”型挡板可绕P轴在竖直面内转动，使BP板由水平位置逆时针缓慢转动60°，忽略“V”型挡板对棉包的摩擦力，已知重力加速度为g，下列说法正确的是（　　）A．当BP板转过30°时，棉包对BP板的压力大小为mgB．当BP板转过60°时，棉包受到三个力的作用C．棉包对BP板的压力一直减小D．棉包对AP板的压力先增大后减小
5．由半圆形和矩形组成的艺术门框如图所示，A、B为半圆形与矩形的衔接点。一根不可伸长的轻绳一端固定在A点，另一端可沿着门框在最高点P与右侧门框的中点Q之间缓慢移动。轻质滑轮连接一重物，滑轮与绳的接触点为O，AO与竖直方向的夹角为α，BO与竖直方向的夹角为β，不计滑轮与绳间的摩擦。若绳的另一端从B点开始移动，下列说法正确的是（　　）A．若从B点沿着门框向上缓慢移动，α与β均减小，且α>βB．若从B点沿着门框向上缓慢移动，绳上的拉力先减小后增大C．若从B点沿着门框向下缓慢移动，α与β均增大，且α=βD．若从B点沿着门框向下缓慢移动，绳中的拉力大小保持不变
1.认真阅读课本本节内容，并完成课后“练习与应用”；
