初中物理北师大版（2024）九年级全册（2024）第五节 电压及其测量示范课课件ppt

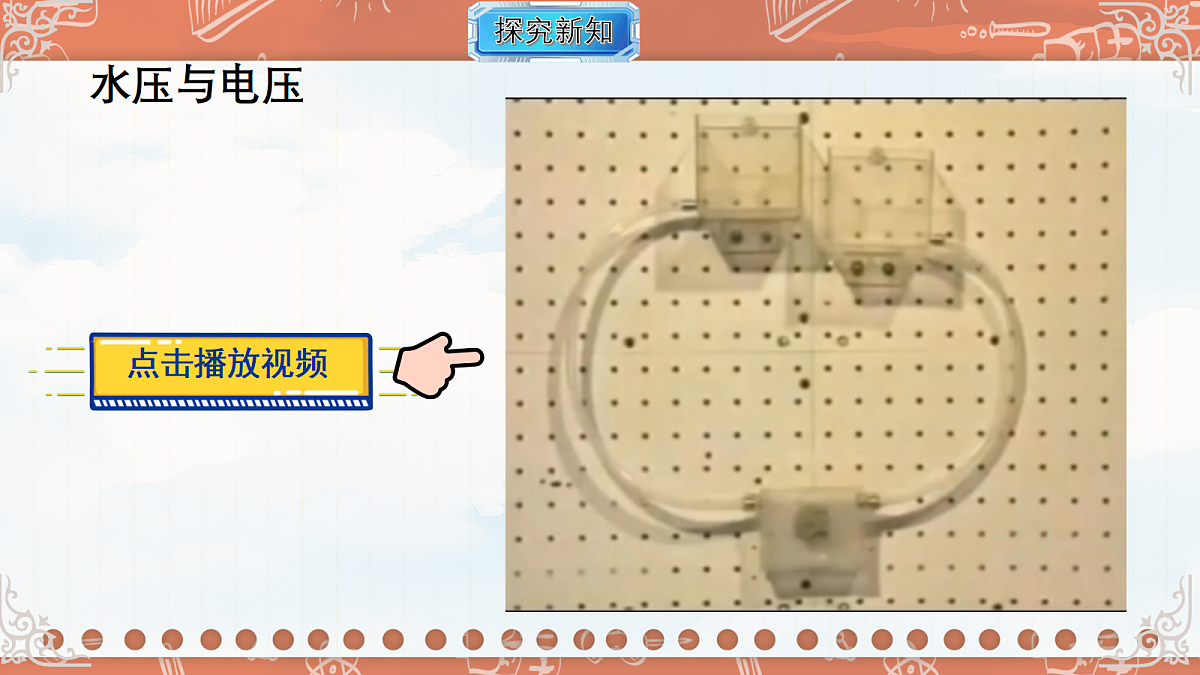

这是一份初中物理北师大版（2024）九年级全册（2024）第五节 电压及其测量示范课课件ppt，共28页。PPT课件主要包含了水压与电压，几种常见的电压值，知识点1电压，怎样使用电压表，电压表的结构，电压表的使用，电压表的读数，确定量程03V，确定量程015V，知识点2电压表等内容，欢迎下载使用。

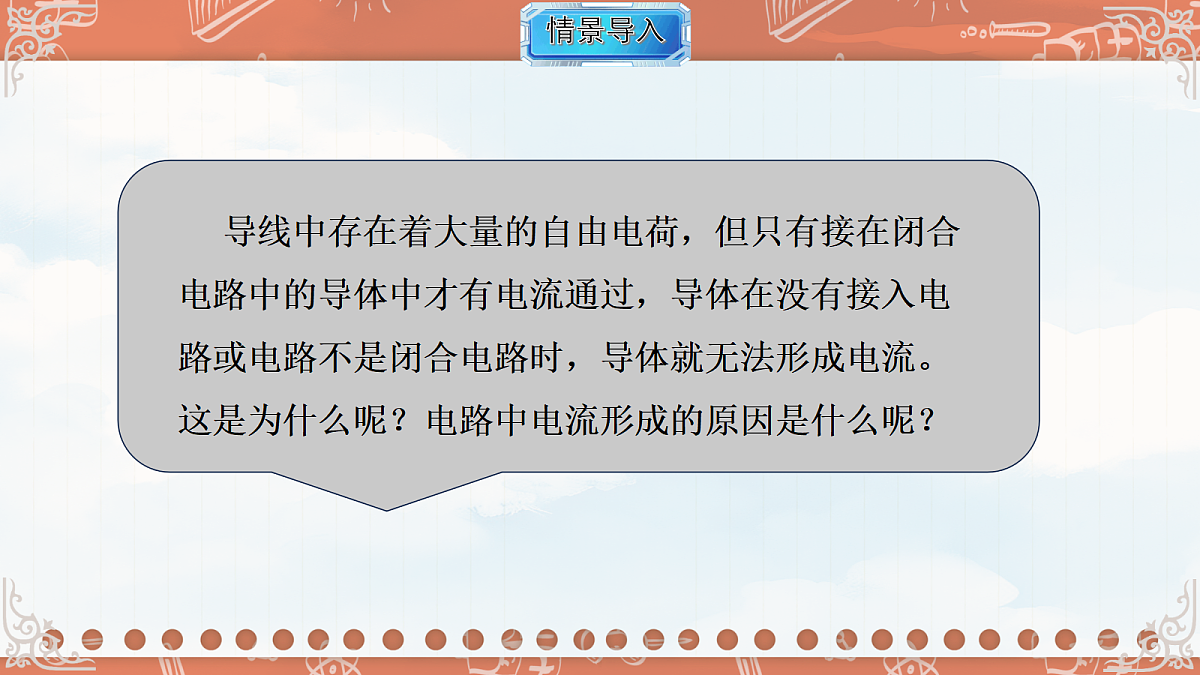

导线中存在着大量的自由电荷，但只有接在闭合电路中的导体中才有电流通过，导体在没有接入电路或电路不是闭合电路时，导体就无法形成电流。这是为什么呢？电路中电流形成的原因是什么呢？

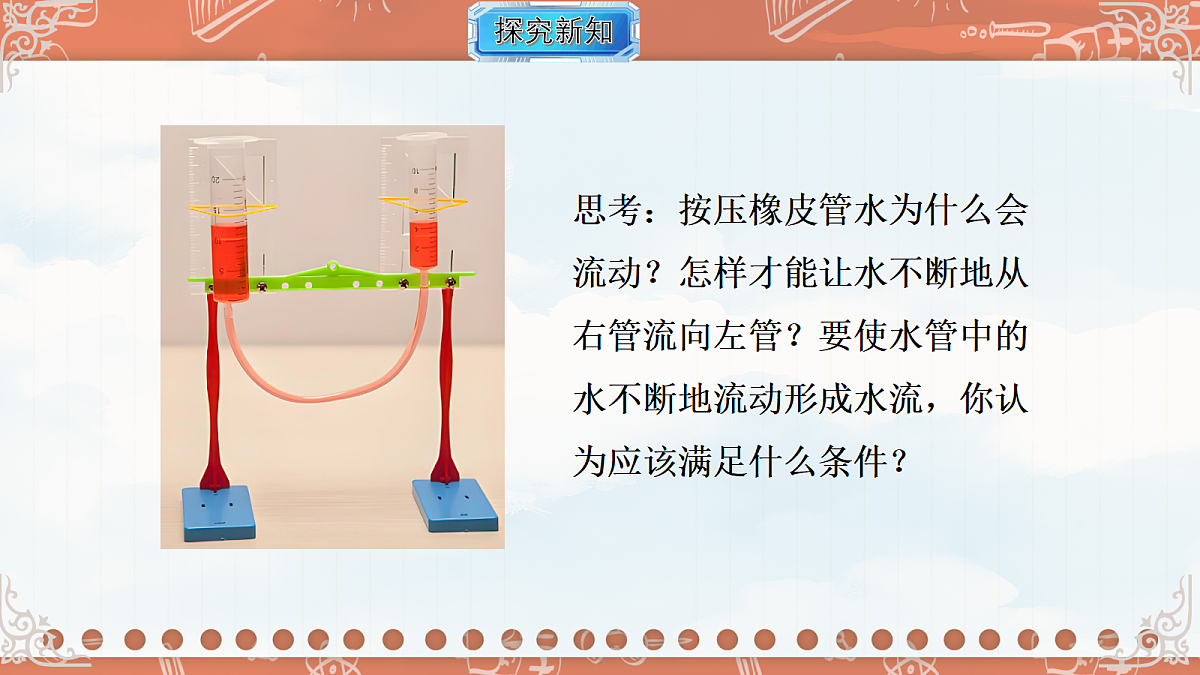

思考：按压橡皮管水为什么会流动？怎样才能让水不断地从右管流向左管？要使水管中的水不断地流动形成水流，你认为应该满足什么条件？

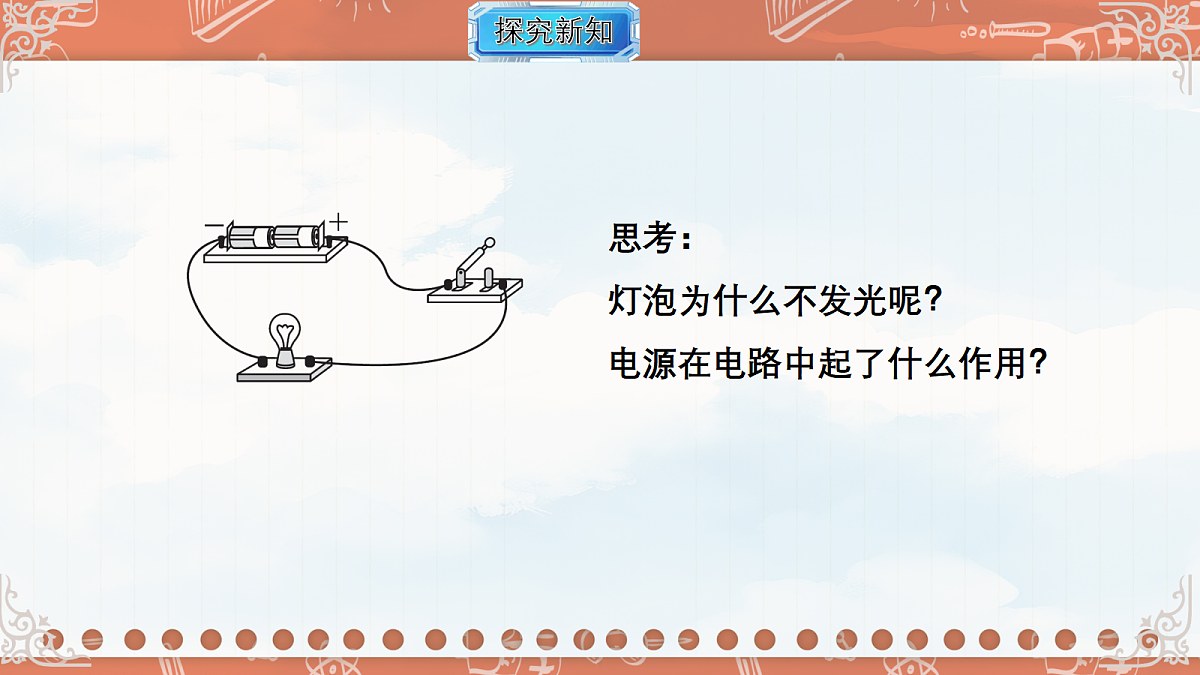

思考：灯泡为什么不发光呢？电源在电路中起了什么作用？

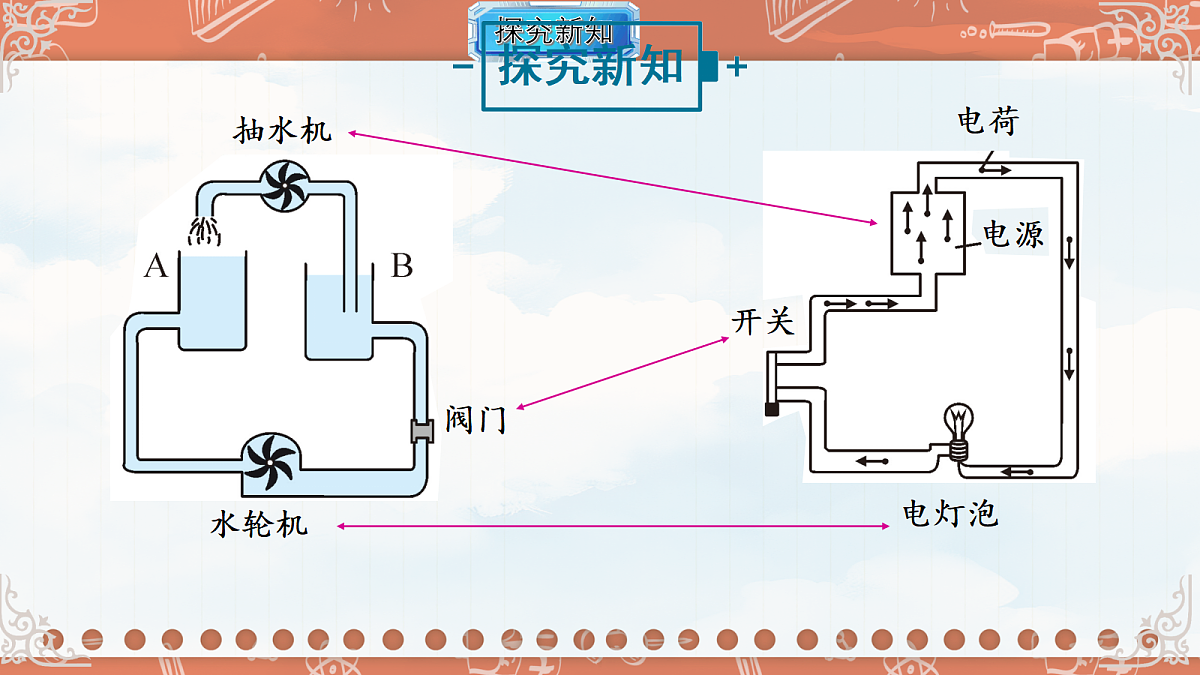

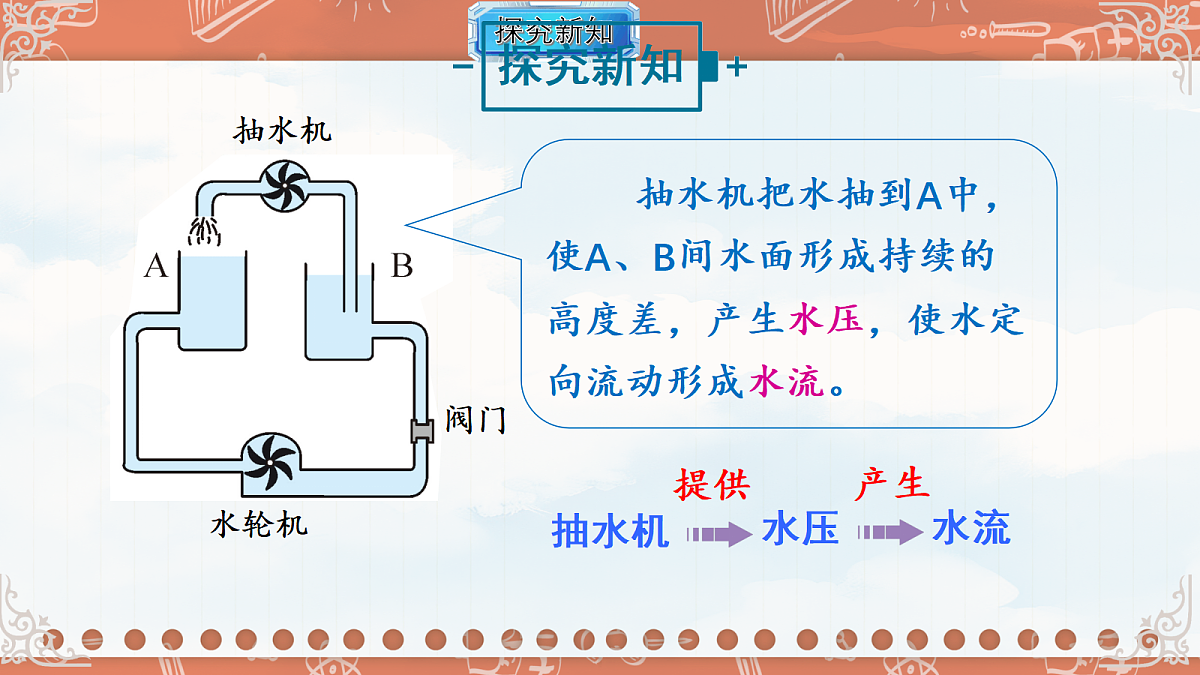

抽水机把水抽到A中，使A、B间水面形成持续的高度差，产生水压，使水定向流动形成水流。

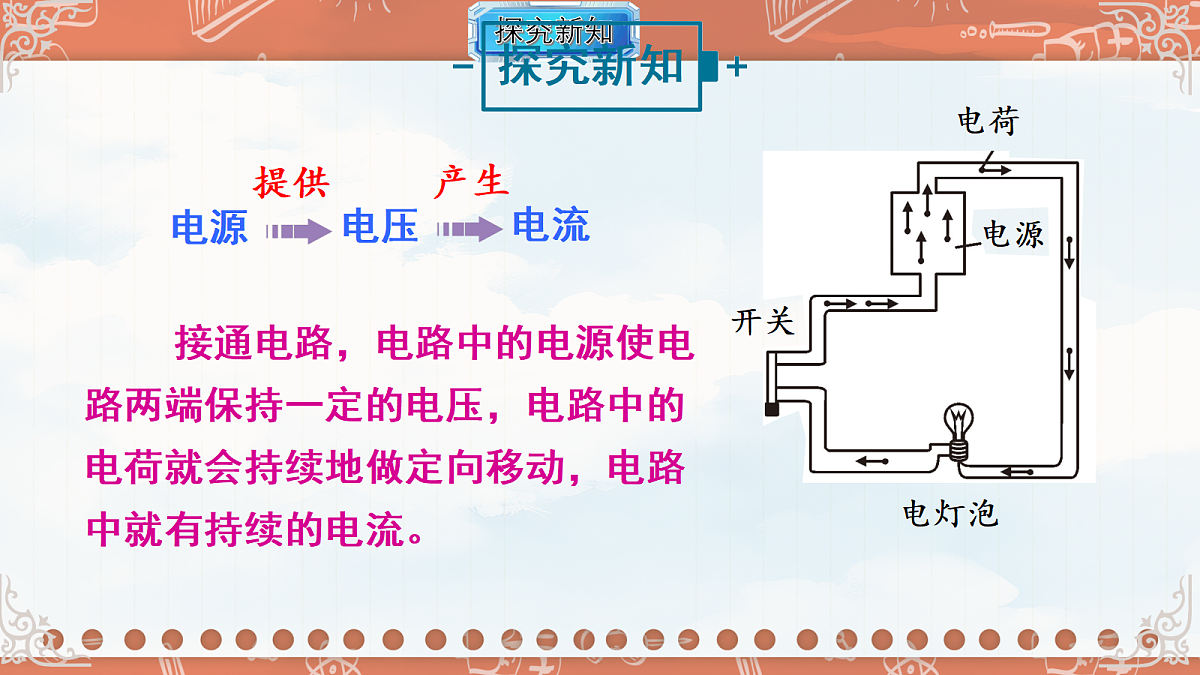

接通电路，电路中的电源使电路两端保持一定的电压，电路中的电荷就会持续地做定向移动，电路中就有持续的电流。
1. 意义：电压是形成电流的原因，能推动电荷定向流动。电源是提供电压的装置。
形成电流的另一个条件：电路通路
通常用字母U表示电压，它的单位是伏特 ，简称伏，符号是“V”，
其它单位还有千伏（kV）、毫伏（mV）、微伏（μV）。
1. 关于电压，下列说法错误的是( )
A. 电压是电路中形成电流的原因B. 电源是电路中提供电压的装置C. 电路中有电流，则电路中一定有电压D. 电路中有电压，则电路中一定有电流
2. 下列常见的电压值中，错误的是( )
电压表的标志，也表示表盘上数值的单位
正接线柱，量程是0∼3V
正接线柱，量程是0∼15V
估计被测电压的大小，或通过试触选择合适量程
要使电流从“+”接线柱流进，从“_”接线柱流出
分度值：1V÷10＝0.1V
0.1V×5=0.50V
2V＋0.5V=2.50V
分度值：5V÷10＝0.5V
0.5V×5=2.50V
10V＋2.5V=12.50V
4. 关于电压表的使用，下列叙述错误的是( )
A. 电压表要并联在被测电路两端B. 被测电压不能超过电压表的量程C. 电流从电压表的正接线柱流入，从负接线柱流出D. 绝对不允许不经过用电器而把电压表直接接在电源两极上
A. B. C. D.
7. 如图所示，请你在图甲的虚线框内填入电压表、电流表的符号，使电路连接正确，并用笔画线代替导线将图乙中的实物图连接起来。（电流表选用小量程）
电压表的使用方法：
（1）使用前要调零。（2）必须将电压表和被测用电器并联。（3）必须让电流从正接线柱流入，从负接线柱流出。（4）必须正确选择电压表的量程，被测电压不能超过电压表的最大测量值。（5）电压表可以直接连到电源的两极上测电源的电压。
8. 如图所示，把铜片、铁片插入菠萝中，制成一个水果电池，用电压表测量它的电压。则( )
9. ［2025·长沙期中］如图所示的电路中，闭合开关，下列说法正确的是( )
A. 电流表指针明显偏转B. 小灯泡发光C. 电压表指针明显偏转D. 电源被烧坏
4. 电压表与电流表的异同
测谁电压和谁并联；可以与电源直接相连，测电源电压
测谁电流和谁串联；不能与电源直接相连，会造成电路短路
0~0.6A，0~3A
把电压表所在电路部分看作是开路
把电流表看作是一根导线
①使用前要调零，弄清分度值、量程；②使用时都要使电流从正接线柱流入，负接线柱流出；③都要选择合适的量程，待指针稳定后再读数；④不能估计出电流、电压值时，可用试触法判断是否超过量程
