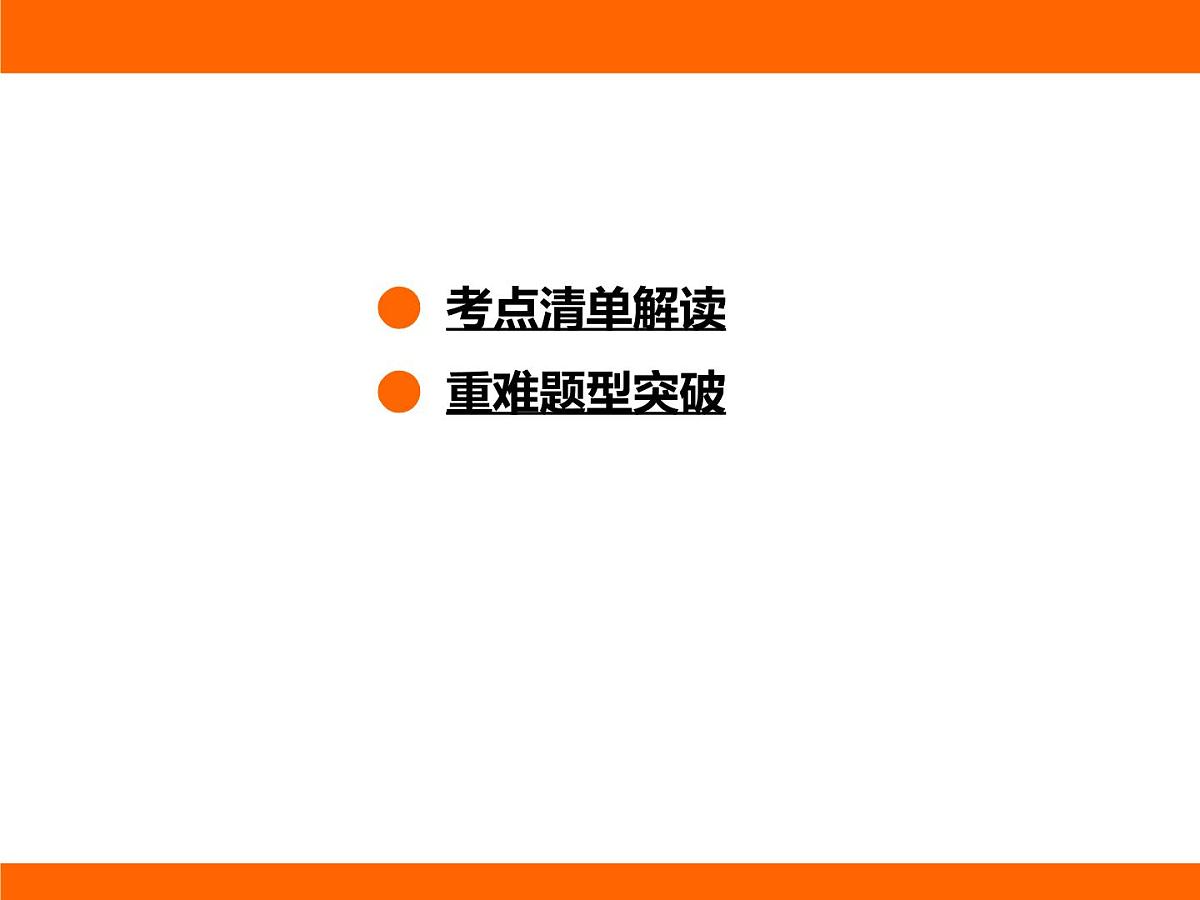

● 考点清单解读● 重难题型突破

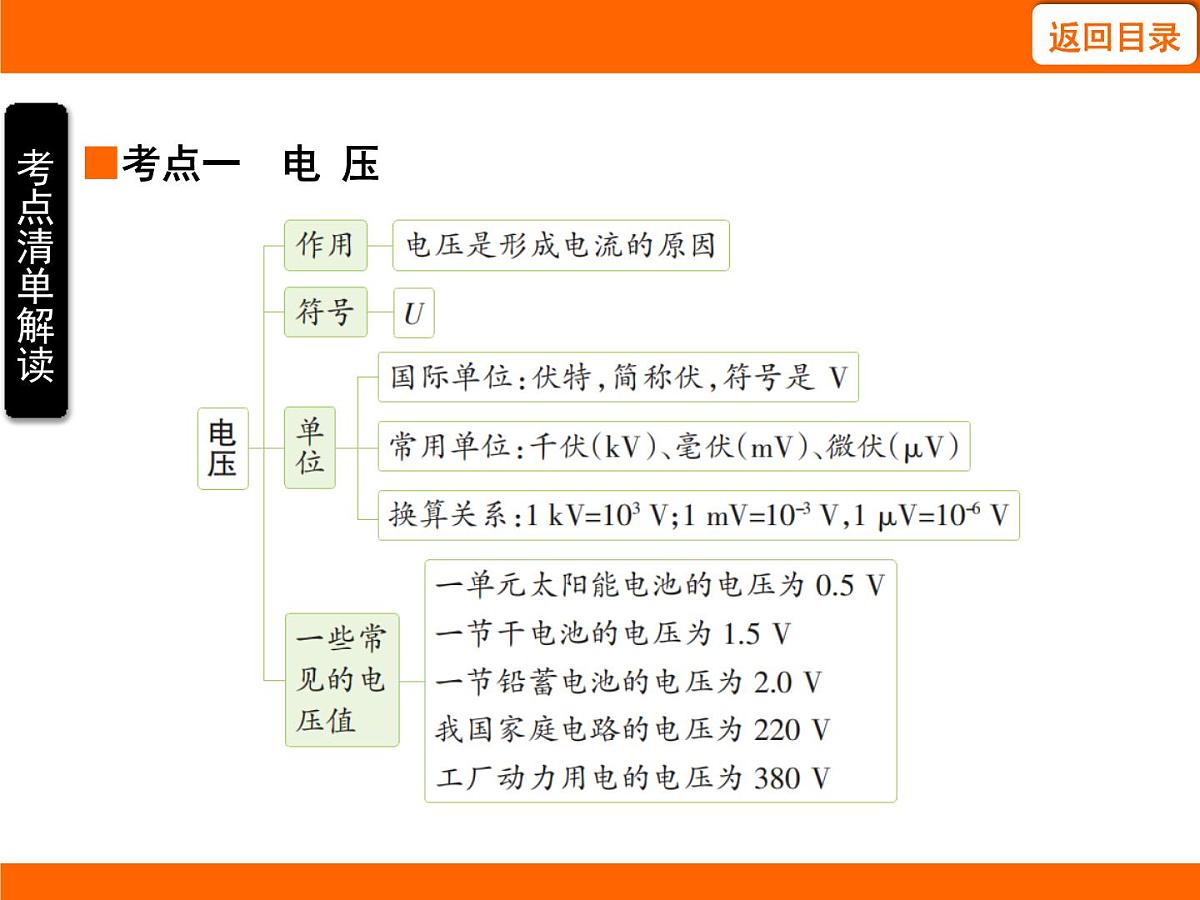

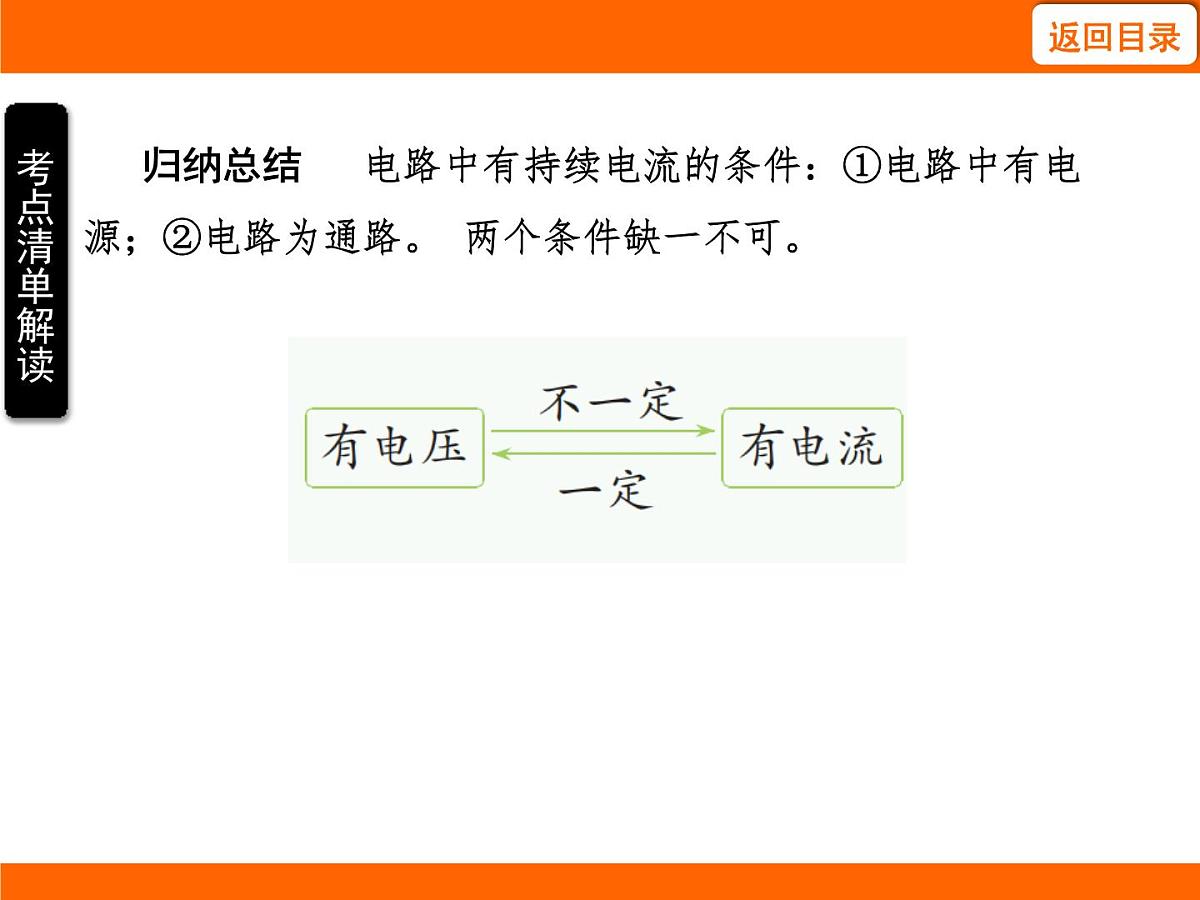

归纳总结 电路中有持续电流的条件：①电路中有电源；②电路为通路。 两个条件缺一不可。

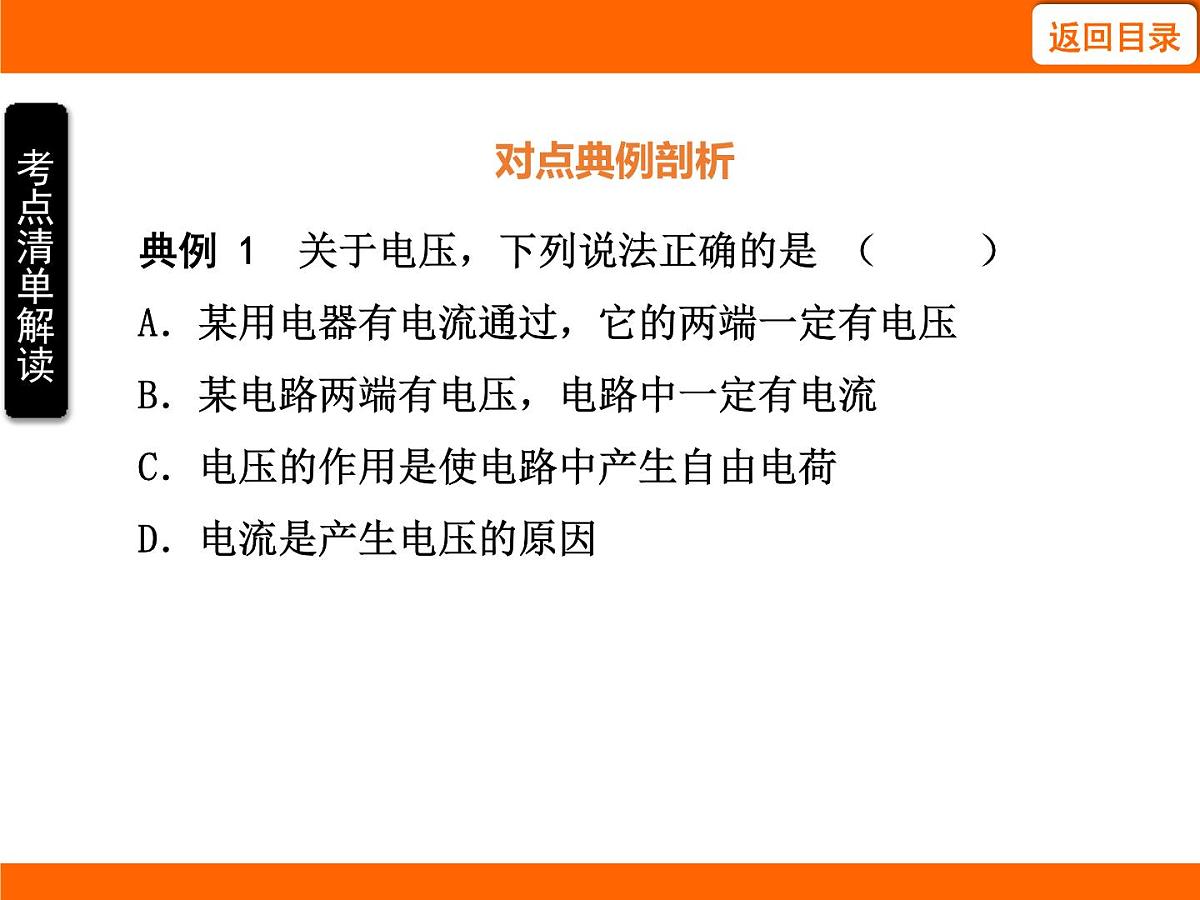

典例 1 关于电压，下列说法正确的是 （ ）A．某用电器有电流通过，它的两端一定有电压B．某电路两端有电压，电路中一定有电流C．电压的作用是使电路中产生自由电荷D．电流是产生电压的原因

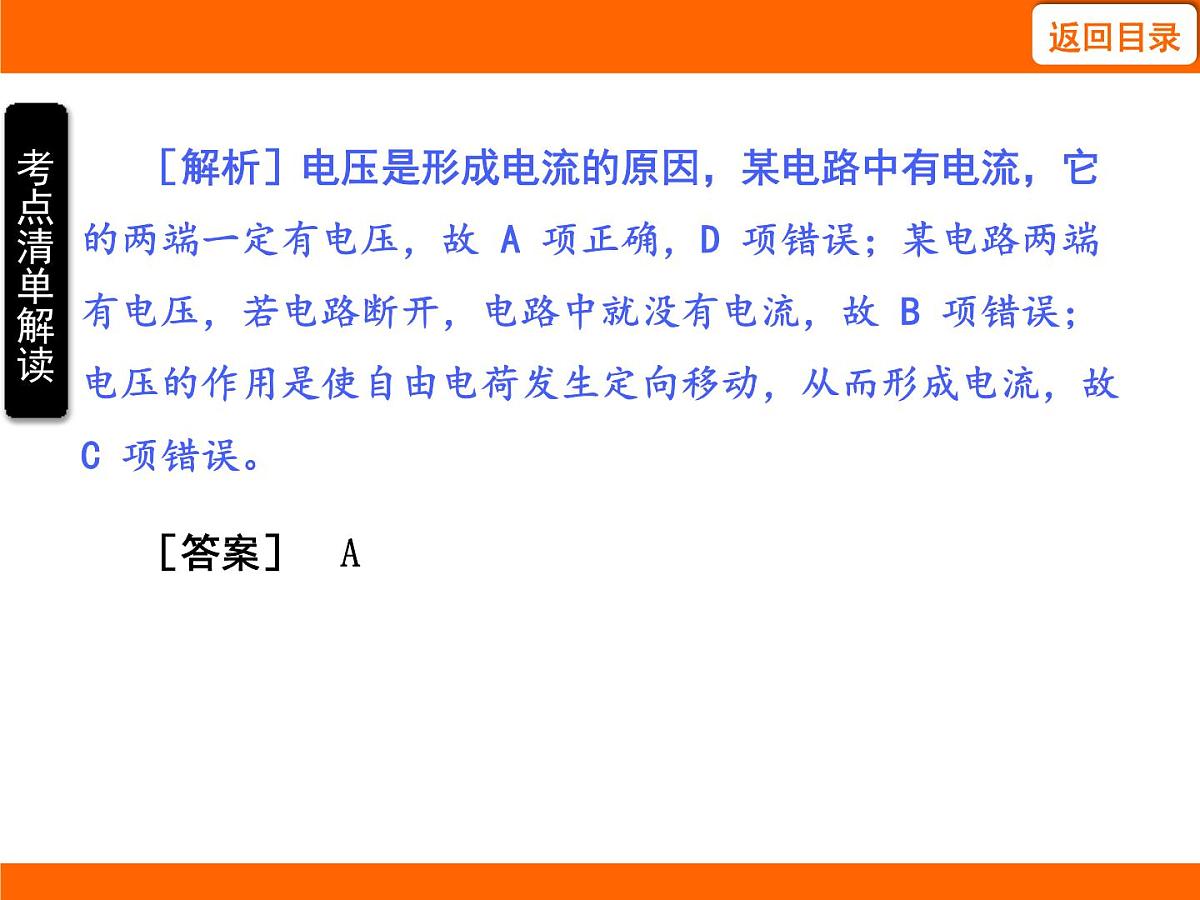

［解析］电压是形成电流的原因，某电路中有电流，它的两端一定有电压，故 A 项正确，D 项错误；某电路两端有电压，若电路断开，电路中就没有电流，故 B 项错误；电压的作用是使自由电荷发生定向移动，从而形成电流，故C 项错误。
■考点二 电 压 表

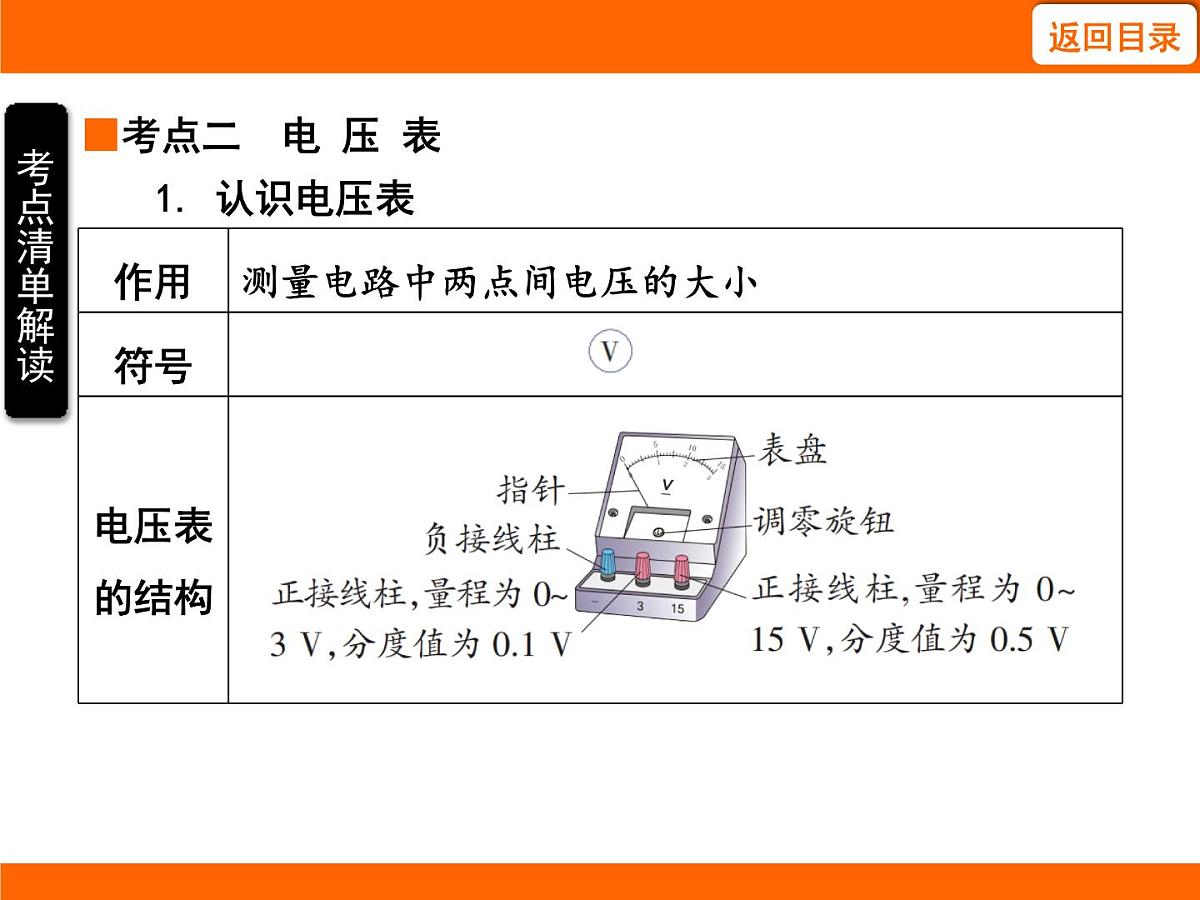

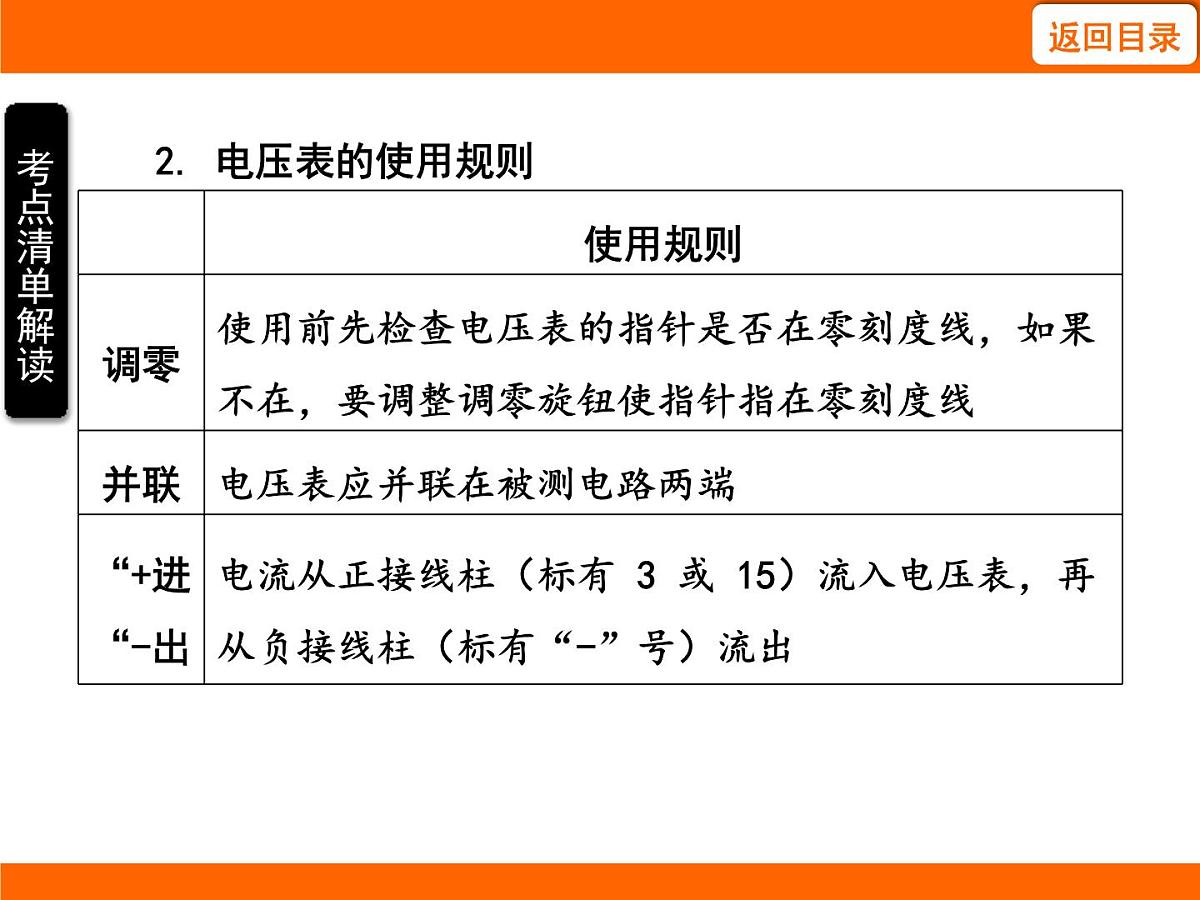

2. 电压表的使用规则
典例 2 要想测出 L2 两端的电压，下列电路图连接正确的是（ ）
4. 电压表使用中常见故障分析
5. 电压表与电流表的用法比较
典例 3 电表是电学实验中重要的测量仪器，实验中要注意观察电表的示数，在闭合开关前观察到电压表指针如图甲所示，接下来的操作应该是 ________；闭合开关后，发现电压表指针如图甲所示，出现这种情况的原因是 ____________。 排除故障后，电压表的指针位置如图乙所示，则电压表的示数为_______ V。
［答案］ 调零 电压表的正、负接线 柱接反了 2.7
■题型一 电压表测量对象的判断
例1 小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是（ ）A．小灯泡并联，电压表测电源电压B．小灯泡串联，电压表测 L1 两端的电压C．若灯 L2 断路，则电压表示数为 1.5 VD．若灯 L2 短路，则电压表示数为 1.5 V
［解析］由实物电路可知，电流从电源正极出发，依次经过开关、灯泡 L1、灯泡 L2，最后回到负极，两灯泡串联，电压表并联在 L2 两端，所以电压表测量的是 L2 两端的电压，故 A、B 项错误；电源为一节干电池，则电源电压为 1.5 V，若灯 L2 断路，电压表两端与电源相通，测量的是电源电压，电压表示数为 1.5 V，故 C 项正确；若灯 L2短路，则电压表相当于测量导线两端的电压，示数为 0，故 D 项错误。
解题通法判定电压表测量对象的方法（1）并联法：电压表与谁并联就测量谁两端的电压。（2）去电源法：把电源去掉，电压表与哪部分电路组成一个闭合的回路，就测量那部分电路两端的电压。
■题型二 判断电表类型
例2 如图所示，为了用电流表和电压表测量电路中的电流和电压，并使 L1 与 L2 串联，则在“ ○”处可以连接的电表是（ ）A．a 为电压表，b 为电流表，c 为电压表B．a 为电压表，b 为电压表，c 为电流表C．a 为电流表，b 为电流表，c 为电压表D．a 为电流表，b 为电流表，c 为电流表
［解析］L1 与 L2 串联，由题图可知 c 表跟灯泡 L1 并联，所以应为电压表；a 表与灯泡 L2 并联，应为电压表；b 表跟灯泡 L2 串联，所以应为电流表，故 A 项正确，B、C、D 项错误。
第2课时 串、并联电路中电压的关系
● 考点清单解读● 重难题型突破● 易错易混分析
■考点 串、并联电路中电压的关系
2. 串、并联电路中电流与电压规律的比较
■题型一 探究串联电路和并联电路中电压的特点
例1 为探究串联电路中电压的特点，某同学设计了如图甲所示的电路图。
（1）实验中最好选择 ______（选填“相同”或“不同”）规格的小灯泡。（2）闭合开关后，发现电压表指针出现了如图乙所示的现象，接下来他正确的操作：_________________（写一种方法即可）。（3）下表是某小组多次实验记录的数据，经过小组交流讨论，有同学认为第 3 次实验中出现了电路故障，你认为电路中存在的故障可能是 ___________（写一种可能即可）。
（4）排除故障后，重新实验，分析实验数据，可得到串联电路的电压规律：__________________________（用文字表述）。
［解析］（1）为得出普遍性的规律，实验中最好选择不同规格的小灯泡。（2）闭合开关后，发现电压表指针反向偏转，说明电压表正、负接线柱接反了，应交换电压表两接线柱上导线的连接。（3）灯 L1两端电压等于电源电压，灯 L2 两端电压为 0，电路中存在的故障可能是 L1 断路或 L2 短路。（4）分析实验数据有 2.0 V+1.0 V=3.0 V；1.2 V+1.8 V=3.0 V；3.0 V+0 V=3.0 V；故得出：在串联电路中，电路两端的总电压等于各用电器两端的电压之和。
［答案］ （1）不同 （2）交换电压表两接线柱上导线的连接 （3）L1断路（或 L2 短路） （4）在串联电路中，电路两端的总电压等于各用电器两端的电压之和
解题通法探究串、并联电路中电压的特点实验在中考中出现的频率较高，常围绕电压表的使用，串、并联电路电压的特点进行考查。探究规律、排查故障、计算电压是考查的重点。实验注意事项：（1）在连接电路时，要对照电路图，按照电流路径连接（从电源“+ ”极到“- ”极）,使实物图与电路图一致。（2）在连接电路的过程中，开关要断开，防止电路出现短路烧坏电源。
（3）要正确选择电压表的量程。可由电源电压估计电压表所测电路两端的电压，进而选择量程；无法估计电压时，采用“试触法”选择量程。（4）注意电压表正、负接线柱的接法要正确，要使电流从电压表的正接线柱流进，从负接线柱流出。
■题型二 串、并联电路电压规律的应用
例2 如图甲所示的电路中，电源电压保持不变，闭合开关S 后，电压表的示数如图乙所示，若电源电压为 4.5 V，则灯 L1两端电压为 ______ V。
［解析］由题图甲可知，当开关 S 闭合时，电流只有一条路径：电源正极→L1→L2→开关→电源负极，所以 L1 与 L2 串联，电压表并联在灯泡 L2 两端，测量 L2 两端的电压；因为串联电路中，电路两端的总电压等于各用电器两端的电压之和，且电源电压为 U=4.5 V。由题图甲可知，电压表选择的是 0～3 V 量程。 由题图乙可知，其示数为 2.8 V，即 L2 两端的电压为 U2=2.8 V，则 L1 两端的电压：U1=U-U2=4.5 V-2.8 V=1.7 V。
变式衍生如图甲所示，闭合开关 S 后，灯 L1 和 L2 均发光，此时电压表 V1 和 V2 的指针偏转角度相同，位置如图乙所示。 则灯 L1和 L2 两端的电压分别是 （ ）A．7.5 V 1.5 VB．7.5 V 6 VC．6 V 1.5 VD．1.5 V 6 V
解题通法 利用串、并联电路电压规律解题的步骤：（1）明确电路的串、并联关系。（2）弄清楚电压表测量哪一部分电路两端的电压，根据题中的条件得出电压表的示数。（3）根据串、并联电路的电压规律进行计算。
■误认为用电器两端的电压相等，用电器之间一定是并联
例 灯 L1 和 L2 接入同一个电路中，用电压表测得灯 L1 两端的电压为 2.5 V，灯 L2 两端的电压也为 2.5 V，则下列说法正确的是 （ ）A．两灯一定串联 B．两灯一定并联C．两灯可能串联也可能并联 D．以上说法都不正确
［解析］果两灯串联，并且两灯规格相同，则两灯两端的电压大小相等；如果两灯并联，两灯两端的电压一定相等；本题中同一电路中的灯 L1 和 L2 两端的电压均为 2.5 V，由以上分析可知，两灯可能串联，也可能并联，故 A、B、D 项错误，C 项正确。
［错因］ 误认为同一电路中两端电压相等的用电器，一定是并联关系。
