北师大版（2024）九年级全册（2024）第十一章 电路、电流和电压第五节 电压及其测量习题ppt课件

这是一份北师大版（2024）九年级全册（2024）第十一章 电路、电流和电压第五节 电压及其测量习题ppt课件，共17页。PPT课件主要包含了10－3，答案如图所示，从锌片到铜片，指针未调零等内容，欢迎下载使用。

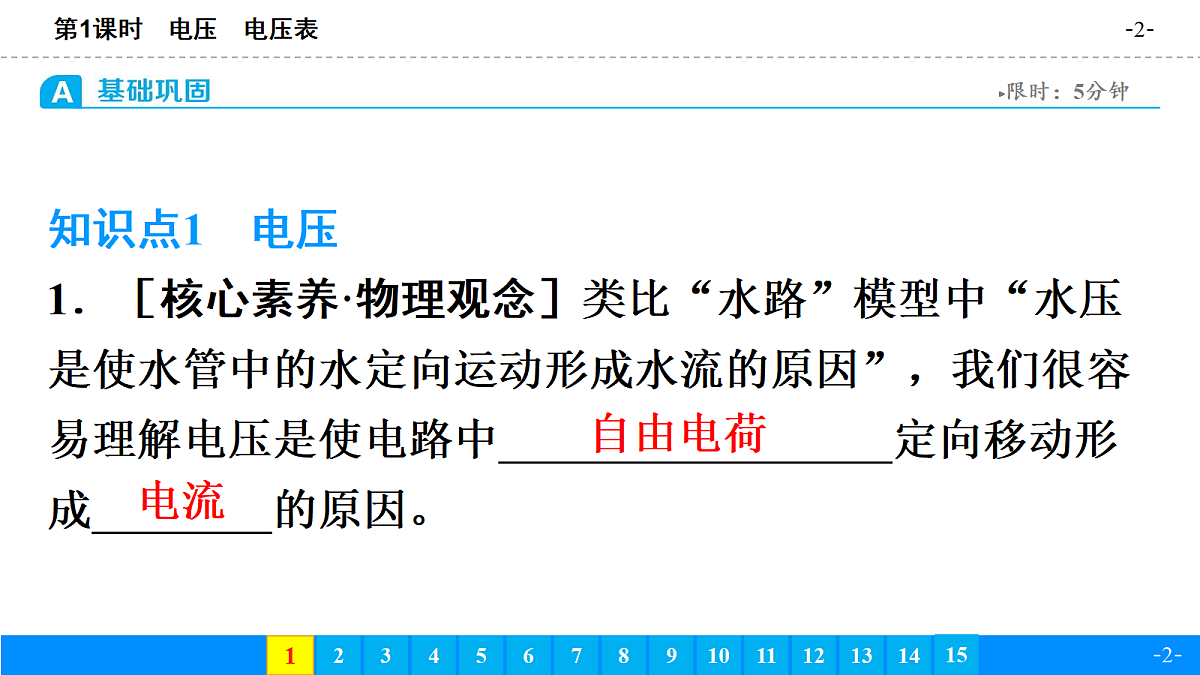

知识点1　电压1．［核心素养·物理观念］类比“水路”模型中“水压是使水管中的水定向运动形成水流的原因”，我们很容易理解电压是使电路中　 　定向移动形成　 　的原因。
　 自由电荷 　

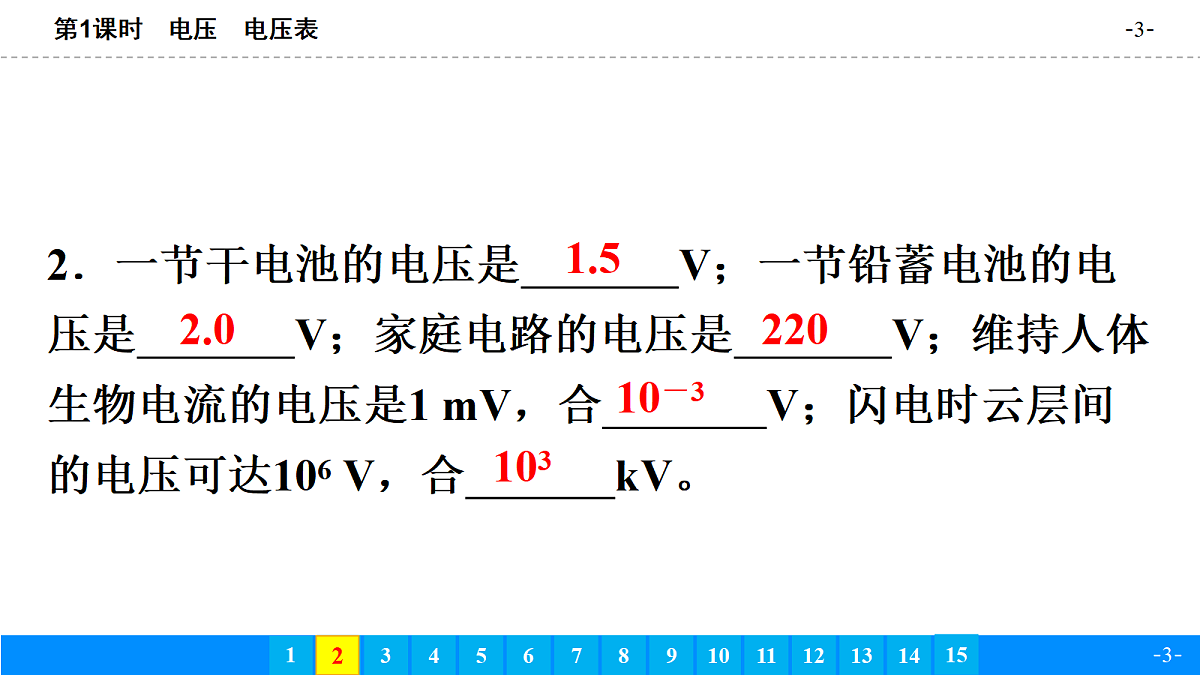

2．一节干电池的电压是　 　V；一节铅蓄电池的电压是　 　V；家庭电路的电压是　 　V；维持人体生物电流的电压是1 mV，合　 　V；闪电时云层间的电压可达106 V，合　 　kV。

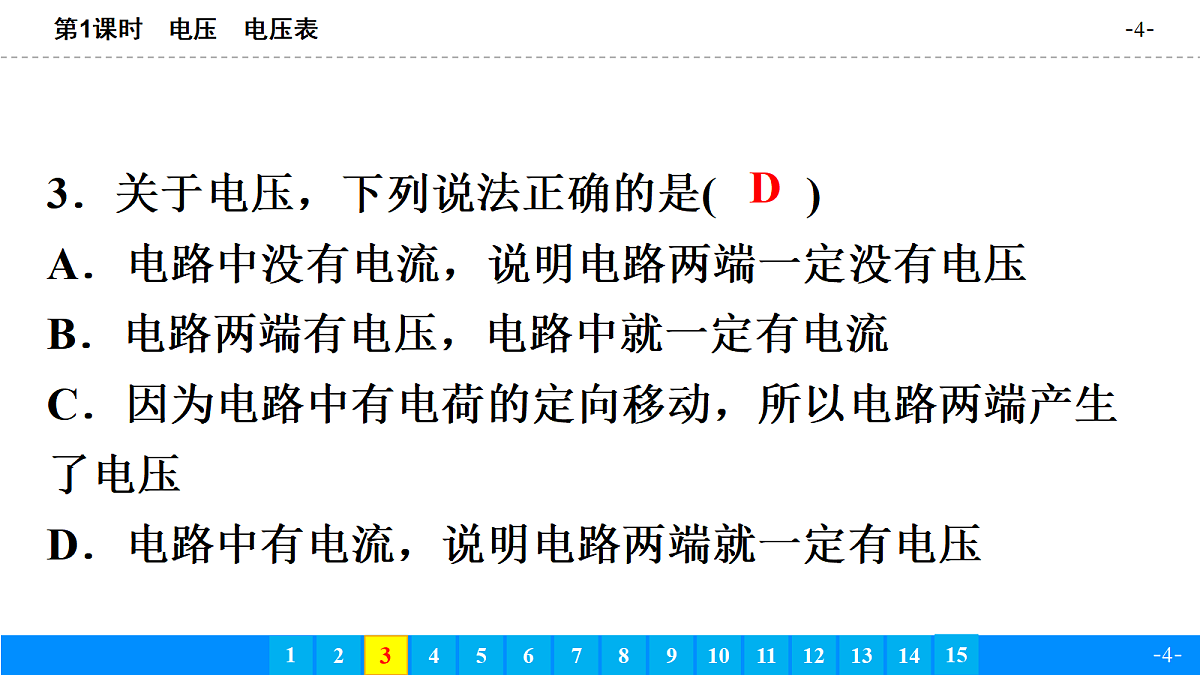

3．关于电压，下列说法正确的是( )A．电路中没有电流，说明电路两端一定没有电压B．电路两端有电压，电路中就一定有电流C．因为电路中有电荷的定向移动，所以电路两端产生了电压D．电路中有电流，说明电路两端就一定有电压
(1)图甲中，电压表的量程是________　 　V，电压表的示数是　 　V。 (2)图乙中，电压表的分度值是　 V，电压表的示数是 　V。

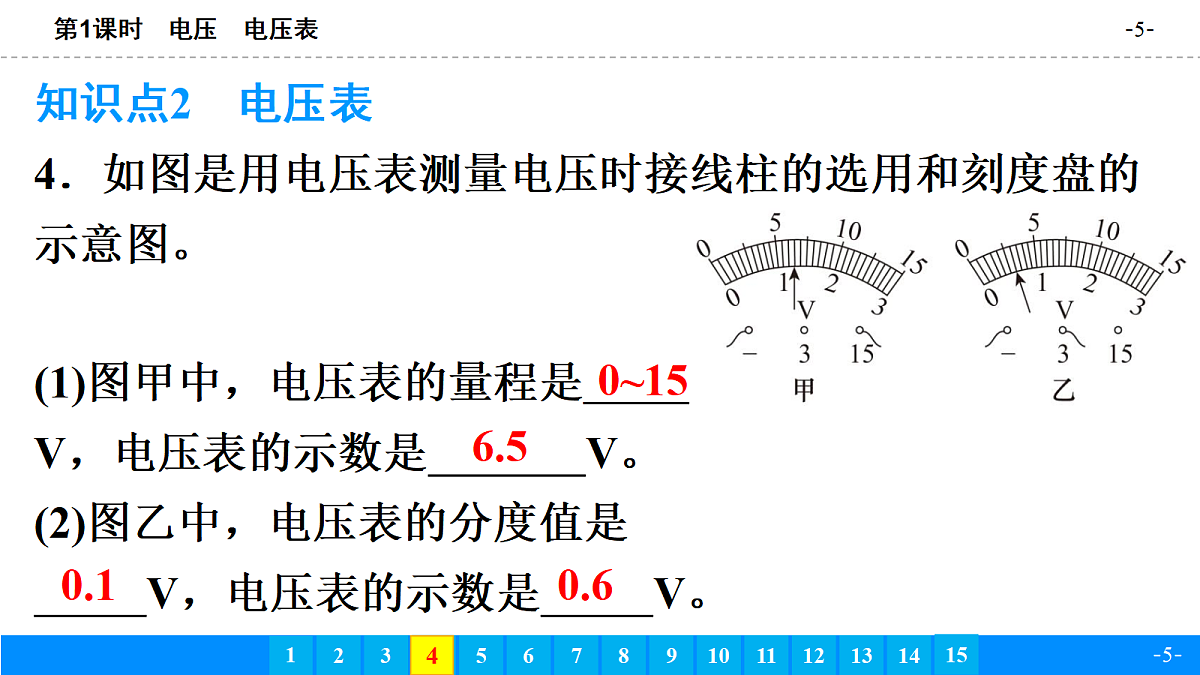

知识点2　电压表4．如图是用电压表测量电压时接线柱的选用和刻度盘的示意图。

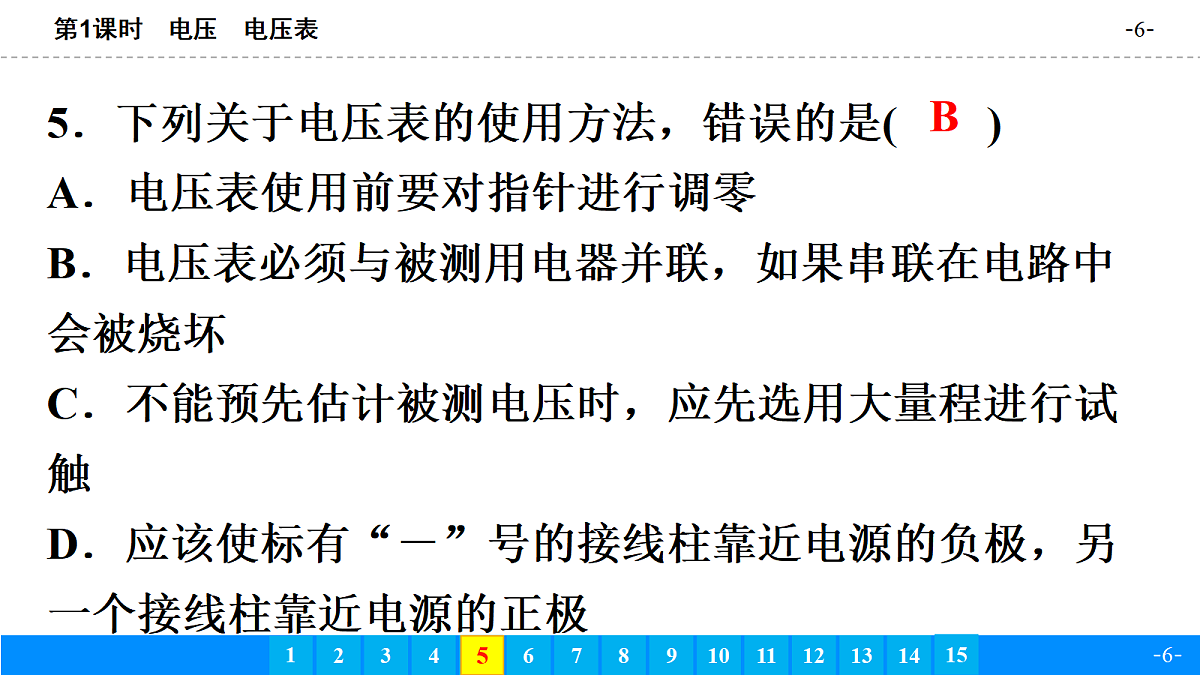

5．下列关于电压表的使用方法，错误的是( )A．电压表使用前要对指针进行调零B．电压表必须与被测用电器并联，如果串联在电路中会被烧坏C．不能预先估计被测电压时，应先选用大量程进行试触D．应该使标有“－”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极

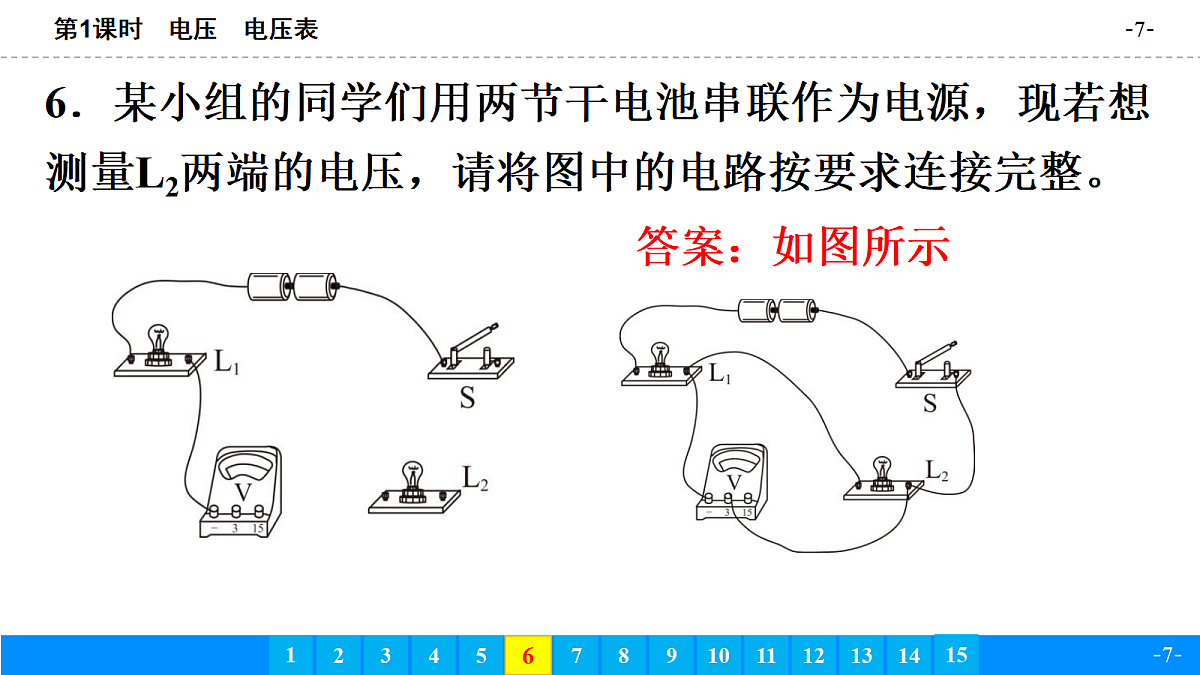

6．某小组的同学们用两节干电池串联作为电源，现若想测量L2两端的电压，请将图中的电路按要求连接完整。

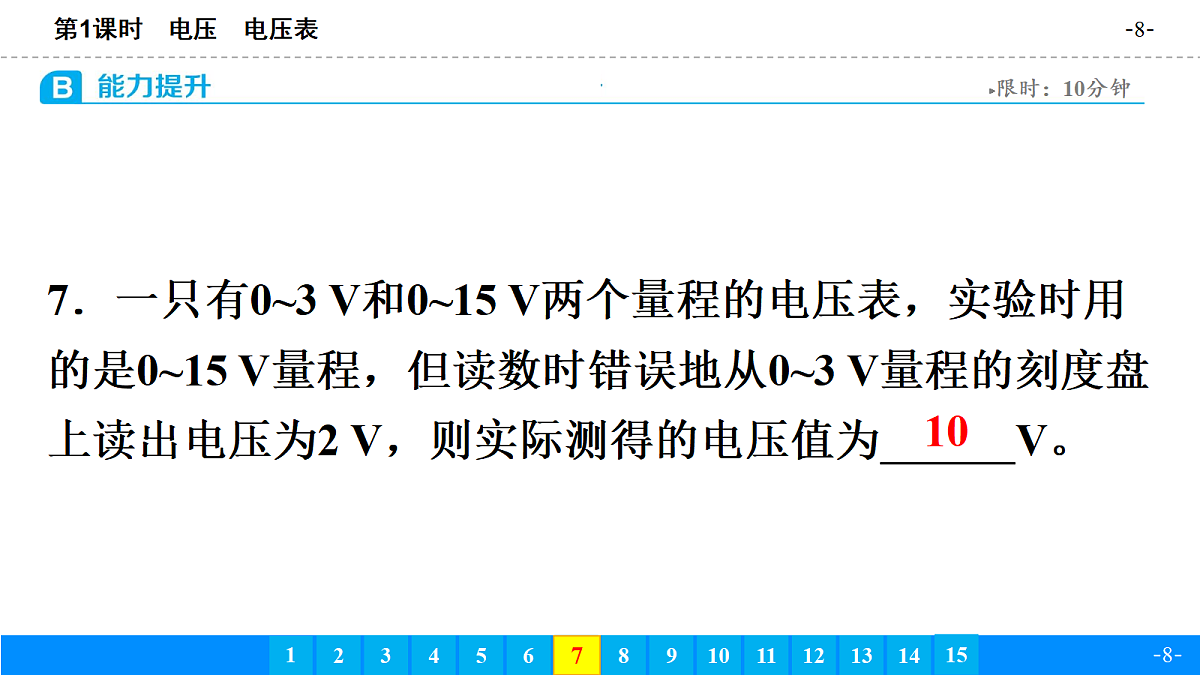

7．一只有0~3 V和0~15 V两个量程的电压表，实验时用的是0~15 V量程，但读数时错误地从0~3 V量程的刻度盘上读出电压为2 V，则实际测得的电压值为　 　V。
8．小明在烧杯中加入盐水，将锌片和铜片部分浸入盐水中，组成一个盐水电池，他用电压表测量这个自制电池的电压，如图所示，电压表的示数是　 　V。通过现象可判断铜片相当于盐水电池的　 　极；此时盐水中电流的方向是　 　(选填“从锌片到铜片”或“从铜片到锌片”)。
9．在如图所示的电路中，开关S1和开关S2原来是断开的，如果只将开关S1闭合，则电压表测量的是　 　两端的电压；如果只将开关S2闭合，则电压表测量的是　 　两端的电压；如果将开关S1、S2同时闭合，则电压表测量的是　 　或电源两端的电压。(均选填“L1”“L2”或“电源”)
10．在如图所示的电路中，闭合开关后电压表测量的是( )A．L3两端的电压B．L1和L2两端的电压C．L3和电源两端的电压D．电源两端的电压
11．若将完好的小灯泡、电流表、电压表连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现( )A．小灯泡发光B．电池被烧坏C．电流表有示数，电压表无示数D．电流表无示数，电压表有示数
12．如图所示的电路中，电源电压为6 V，开关S闭合时，电压表示数为0，且电源完好，出现此现象的原因可能是( )A．L1短路或L2断路B．L1断路或L2短路C．L1和L2都断路D．L1和L2都短路
13．如图所示电路，电源电压恒定，各元件位置不变。下列说法正确的是( )
A．只闭合开关S时，灯L1与L2串联，电流表 可测出通过灯L1的电流B．只闭合开关S时，只有灯L1工作，电压表无示数C．闭合开关S、S1时，电压表能测出灯L2两端电压，不能测出灯L1两端电压
D．闭合开关S、S1时，若灯L2短路，灯L1仍然能继续工作
14．如图所示，灯L1和L2是两只相同的灯泡，a、b是电流表或电压表。闭合开关S后，两灯都能发光，则下列判断正确的是( ) A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表
(1)闭合开关前，小明发现电压表出现了如图乙所示的现象，原因是　 　。
15．如图甲是小明练习使用电压表测量小灯泡两端电压的实验。
