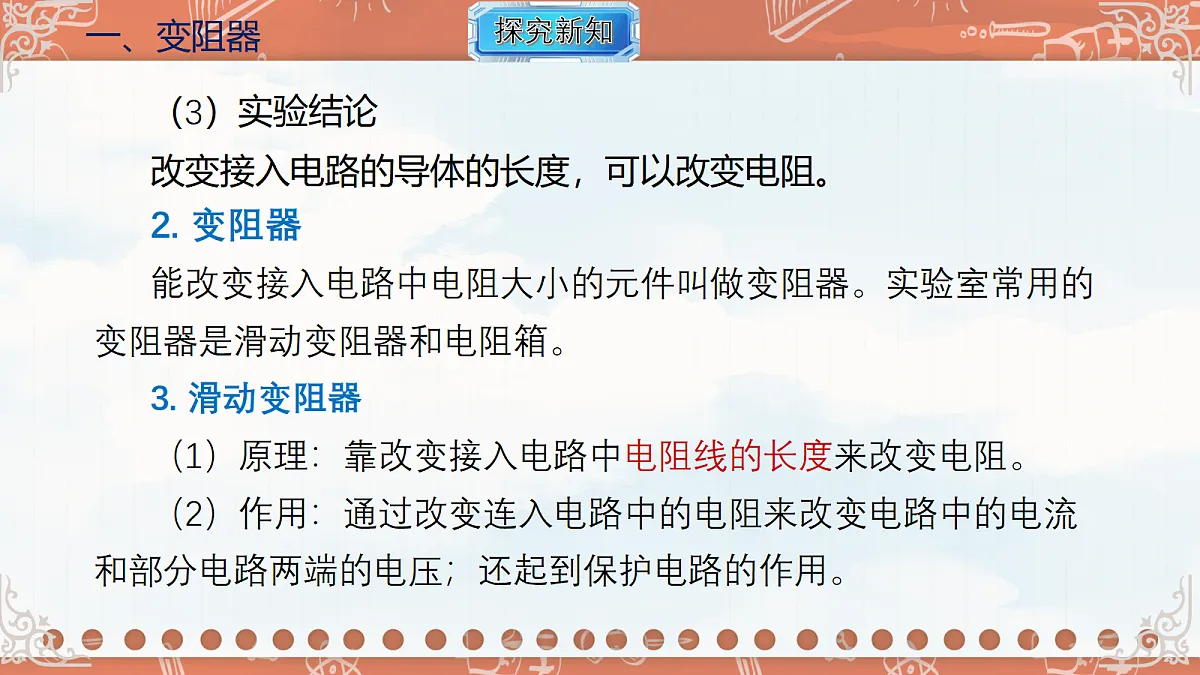

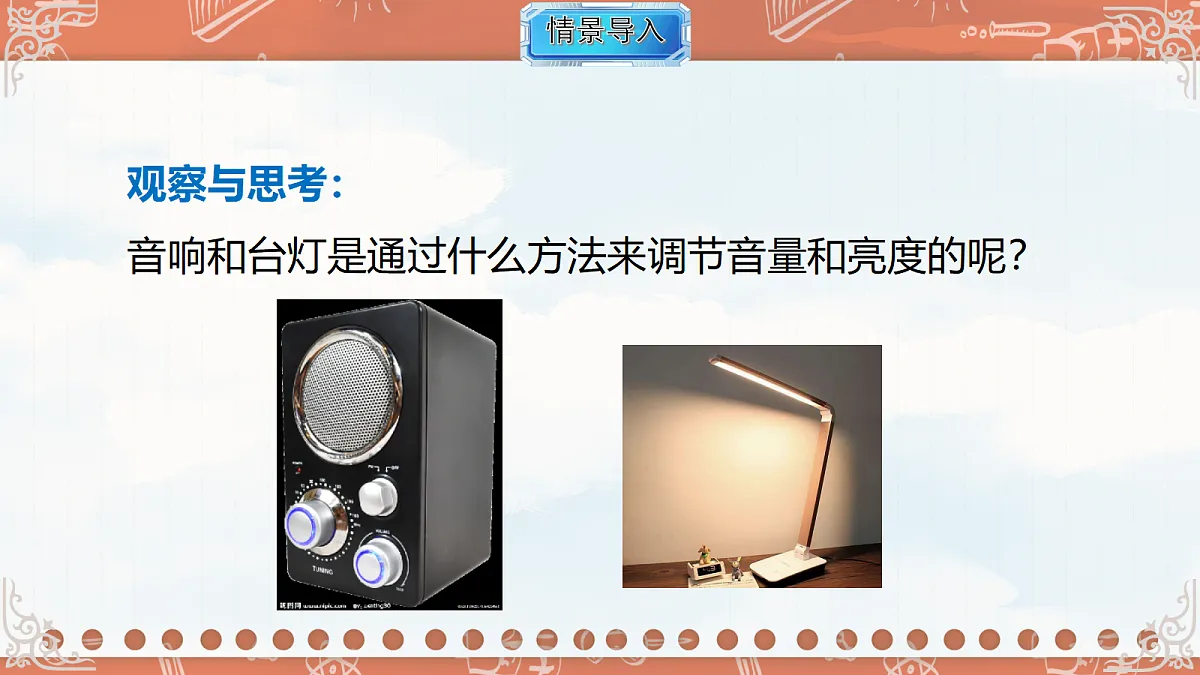

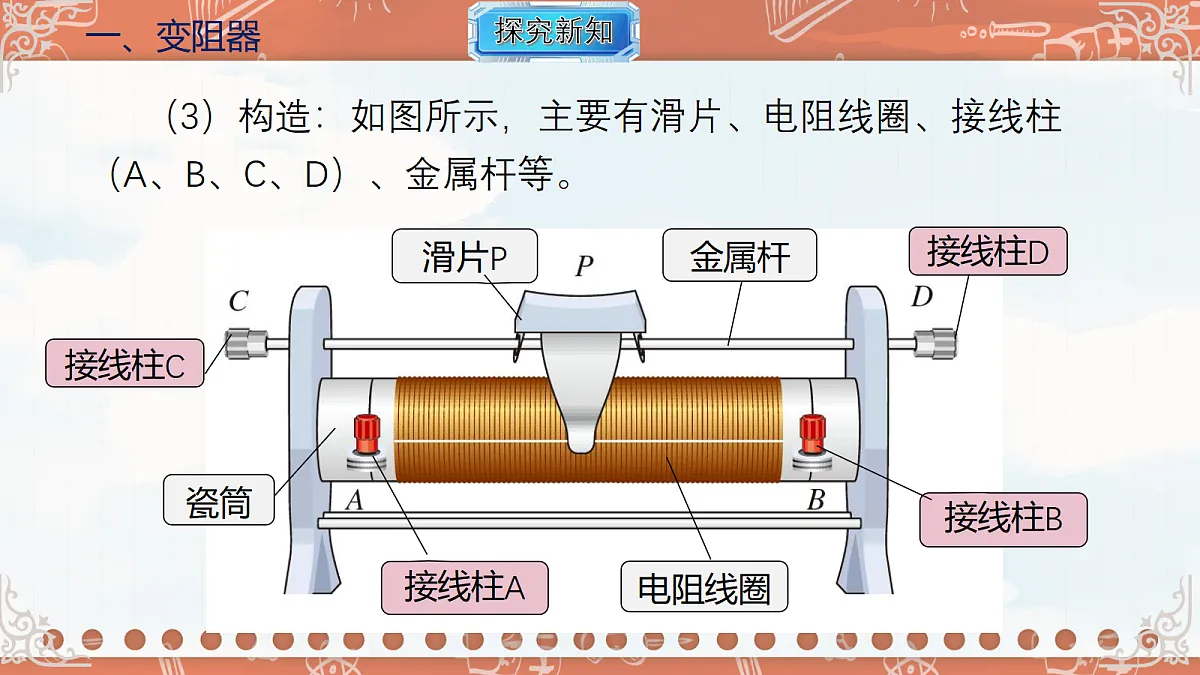

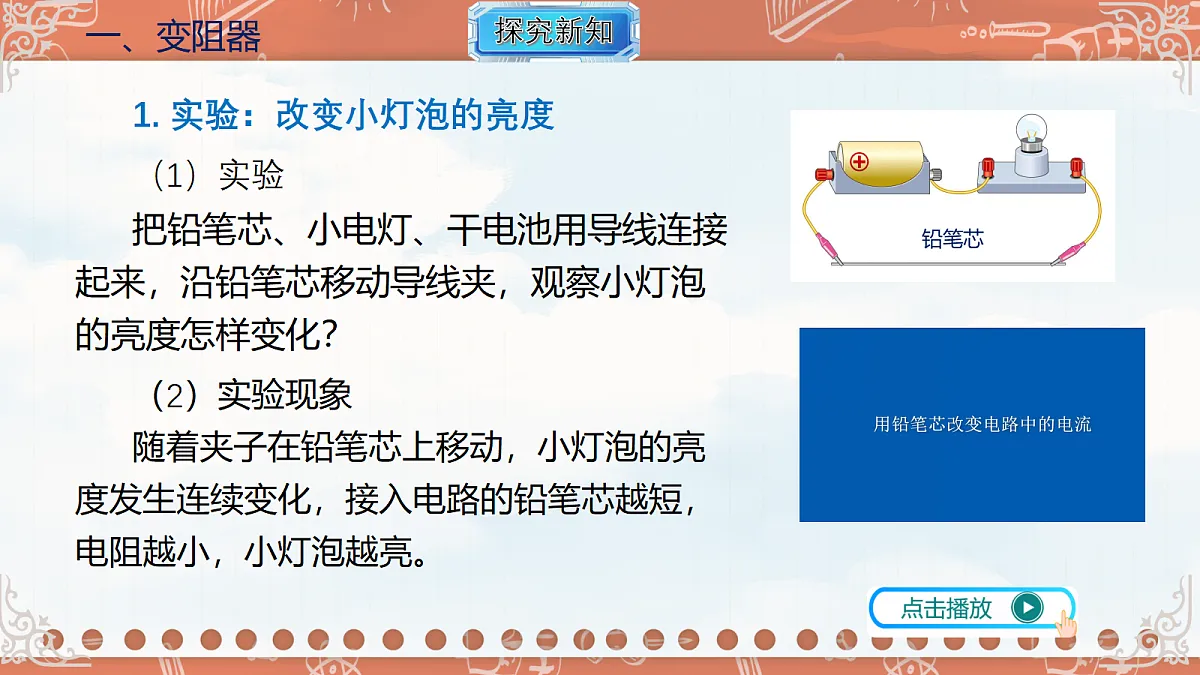

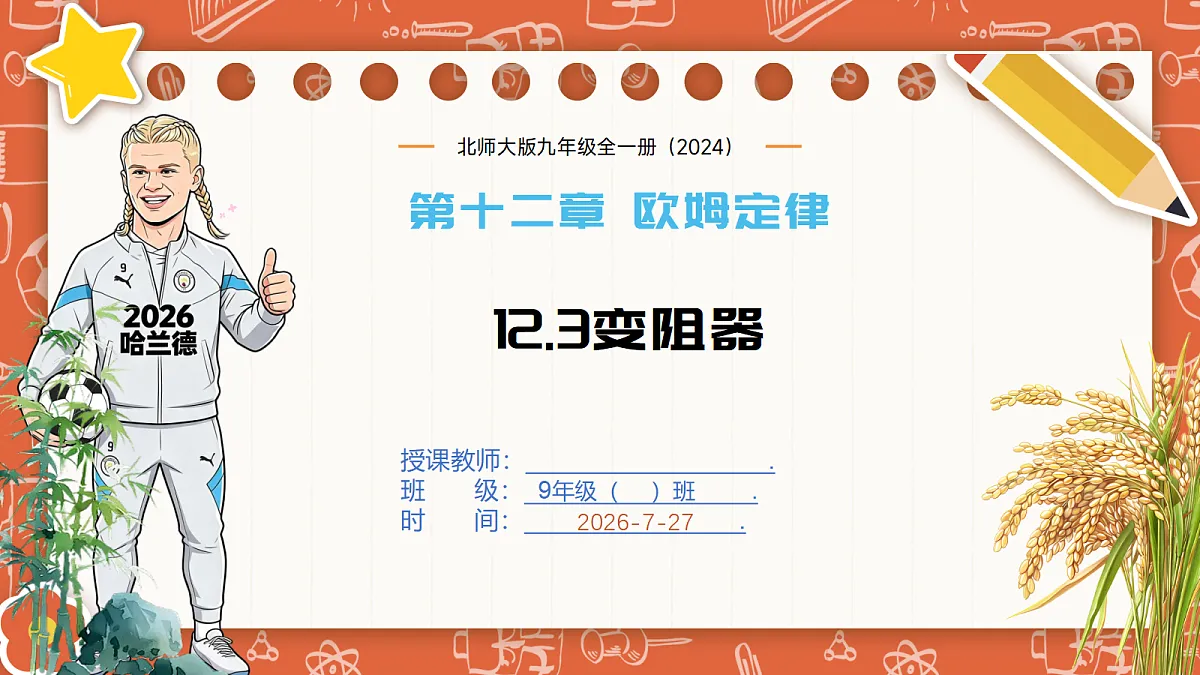

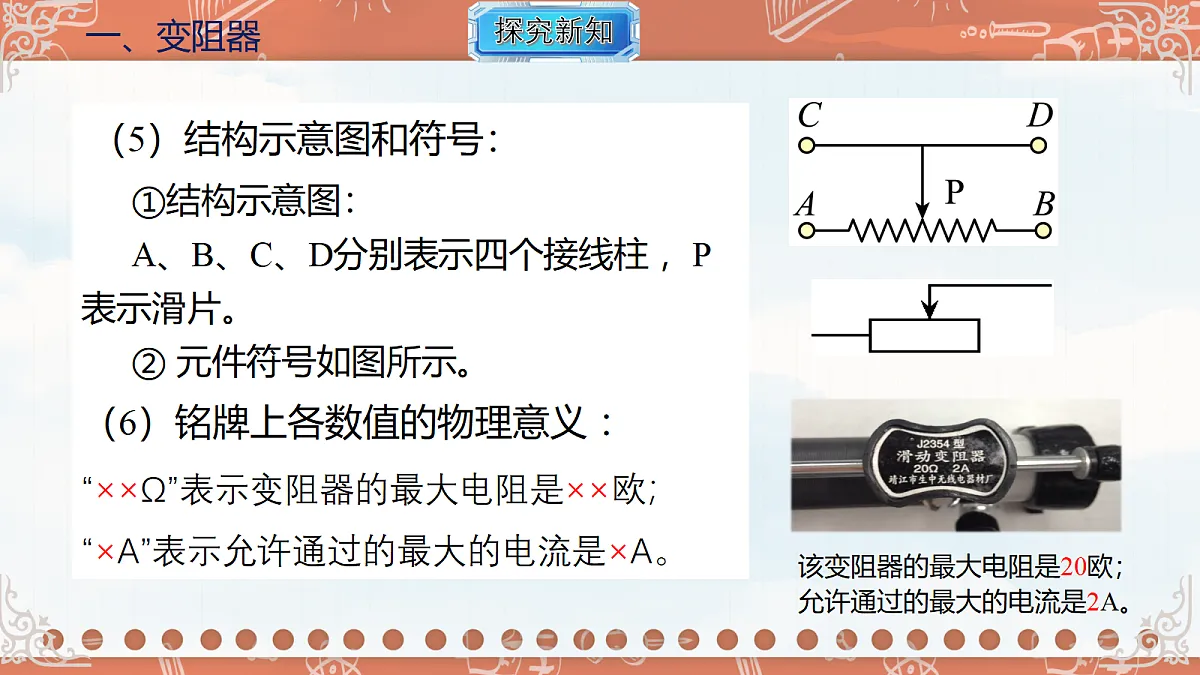

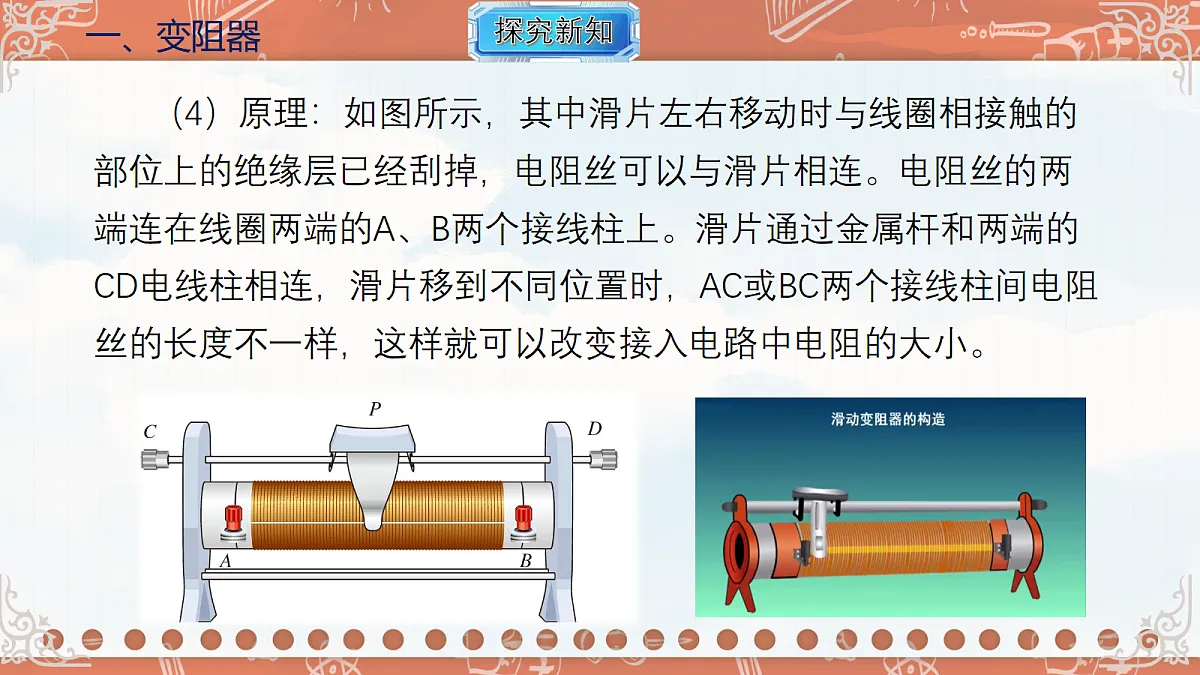

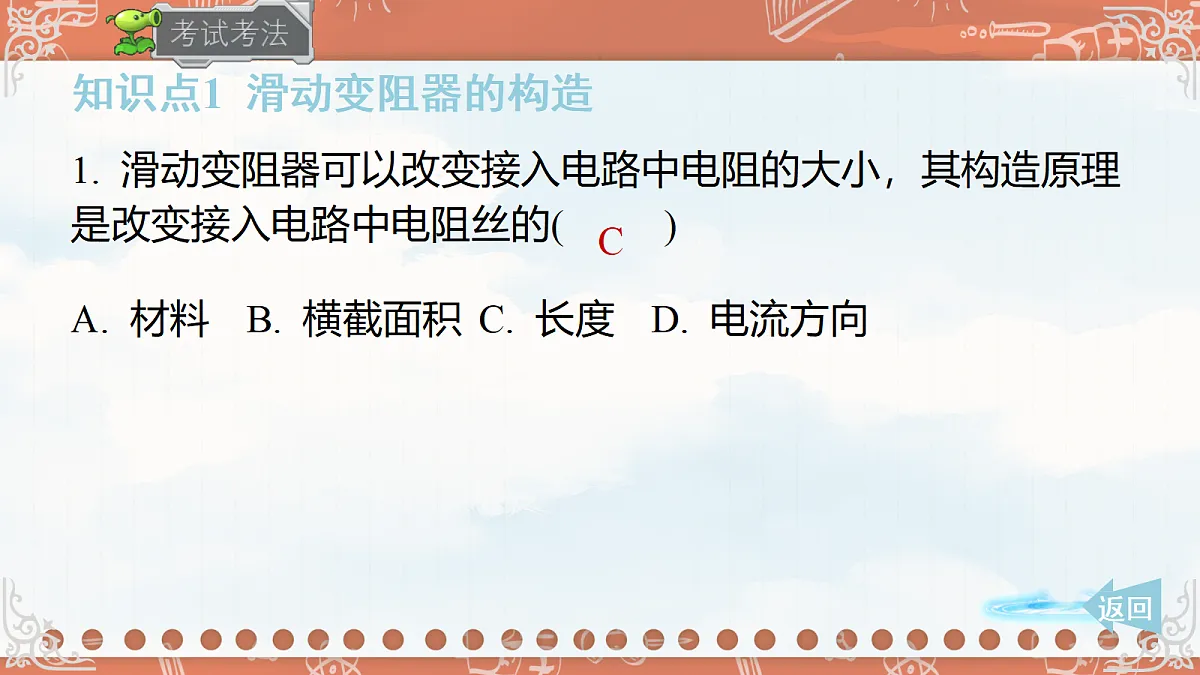

第十二章 欧姆定律12.3变阻器授课教师： . 班 级： 9年级（ ）班 . 时 间： . 2026/7/29 北师大版九年级物理12.3《变阻器》同步练习题（全文约1200字）一、填空题（每空2分，共30分）1. 能够改变电路中电阻大小的元件叫作__________，实验室最常用的是__________。2. 滑动变阻器的工作原理：通过改变接入电路中电阻丝的__________来改变电阻，从而改变电路中的__________。3. 滑动变阻器的电路符号是__________，其结构主要由电阻丝、金属杆、__________、接线柱和支架组成。4. 滑动变阻器铭牌上标有“50Ω 2A”，其中“50Ω”表示__________，“2A”表示__________。5. 滑动变阻器接入电路时，必须遵循“__________”的接线原则，不能同时接上面两个接线柱，也不能同时接下面两个接线柱。6. 若滑动变阻器同时接上面两个接线柱，接入电阻为__________，相当于__________；同时接下面两个接线柱，接入电阻__________，相当于__________。10. 当滑片靠近下接线柱时，接入电路的电阻丝长度__________，电阻__________。12. 当滑片远离下接线柱时，接入电路的电阻丝长度__________，电阻__________。14. 变阻器在电路中的作用：保护电路、改变电路中的__________和用电器两端的__________。二、选择题（每题3分，共36分）1. 滑动变阻器的工作原理是改变电阻丝的（）A. 材料 B. 长度 C. 横截面积 D. 温度4. 滑动变阻器接入电路的正确接法是（）A. 两上接线柱 B. 两下接线柱 C. 一上一下 D. 任意接线柱6. 闭合开关前，滑动变阻器滑片调至最大阻值处的目的是（）A. 增大电流 B. 保护电路 C. 方便读数 D. 减小电压8. 滑动变阻器“20Ω 1A”的含义正确的是（）A. 最大阻值20Ω，允许最大电流1A B. 最小阻值20Ω，电流恒定1AC. 最大阻值1A，电流20Ω D. 额定电压20V，电流1A10. 滑动变阻器同时接上面两个接线柱时，相当于（）A. 定值电阻 B. 导线 C. 断路 D. 用电器12. 滑片移动时，不能改变电路电阻的接法是（）A. 一上一下 B. 两上、两下 C. 左上右下 D. 右上左下14. 串联滑动变阻器的电路中，电阻变大时，电路电流会（）A. 变大 B. 变小 C. 不变 D. 无法判断16. 下列关于滑动变阻器的作用说法错误的是（）A. 保护电路 B. 改变电流 C. 改变电压 D. 创造电荷18. 滑片向下方接线柱滑动时，接入电阻（）A. 减小 B. 增大 C. 不变 D. 先增后减20. 下列电器中用到变阻器的是（）A. 定值电阻 B. 台灯调光旋钮 C. 导线 D. 电源22. 滑动变阻器接入电路的电阻丝越长，电路中（）A. 电流越大 B. 电流越小 C. 电压越大 D. 电阻越小24. 关于滑动变阻器使用，说法正确的是（）A. 可以并联使用 B. 无需调最大阻值C. 一上一下接线 D. 可超最大电流使用三、判断题（对打√，错打×，每题2分，共12分）1. 滑动变阻器是通过改变电阻丝长度改变电阻的。（）4. 滑动变阻器可以同时接两个上接线柱正常使用。（）6. 闭合开关前，滑片应调到最大阻值位置。（）8. 滑动变阻器能改变电路中的电流和电压。（）10. 两下接线柱接入电路，滑动变阻器相当于导线。（）12. 滑动变阻器的最大阻值越大，调节效果越好。（）四、简答分析题（12分）1. 简述滑动变阻器的工作原理和正确接线规则。（6分）2. 闭合开关前将滑片调至最大阻值处，为什么能保护电路？（6分）五、实验填空题（10分）滑动变阻器需__________联在电路中，采用__________接法；滑片靠近下接线柱，电阻__________；滑片远离下接线柱，电阻__________；它可以改变电路中的__________和电压。六、综合应用题（10分）可调光台灯的亮度可以连续变化，请结合滑动变阻器的原理，分析台灯调光的工作过程。参考答案一、填空题1. 变阻器；滑动变阻器2. 长度；电流3. $$\boxtimes\!\!\!\!\!\text{--}$$；滑片4. 最大阻值为50Ω；允许通过的最大电流为2A5. 一上一下6. 零；导线；最大；定值电阻7. 最大阻值；保护8. 变短；变小9. 变长；变大10. 电流；电压二、选择题1.B 2.C 3.B 4.A 5.B 6.B 7.B 8.D 9.A 10.B 11.B 12.C三、判断题1.√ 2.× 3.√ 4.√ 5.× 6.√四、简答分析题1. 工作原理：通过改变接入电路中电阻丝的长度，改变电路电阻，从而改变电路电流。接线规则：必须采用“一上一下”的接线方式，禁止同接上、同接下。2. 滑片调至最大阻值处时，电路总电阻最大，电源电压不变，根据欧姆定律，电路中电流最小，可避免闭合开关瞬间电流过大，烧坏电表和用电器，起到保护电路的作用。五、实验填空题串；一上一下；变小；变大；电流六、综合应用题可调光台灯内部串联了滑动变阻器。旋转调光旋钮时，改变了变阻器接入电路中电阻丝的长度，从而改变电路总电阻。电阻变大时，电路电流变小，灯泡亮度变暗；电阻变小时，电路电流变大，灯泡亮度变亮，以此实现台灯亮度的连续调节。观察与思考： 音响和台灯是通过什么方法来调节音量和亮度的呢？ 1. 实验：改变小灯泡的亮度（1）实验把铅笔芯、小电灯、干电池用导线连接起来，沿铅笔芯移动导线夹，观察小灯泡的亮度怎样变化？ 一、变阻器（2）实验现象随着夹子在铅笔芯上移动，小灯泡的亮度发生连续变化，接入电路的铅笔芯越短，电阻越小，小灯泡越亮。 （3）实验结论改变接入电路的导体的长度，可以改变电阻。2. 变阻器能改变接入电路中电阻大小的元件叫做变阻器。实验室常用的变阻器是滑动变阻器和电阻箱。3. 滑动变阻器（1）原理：靠改变接入电路中电阻线的长度来改变电阻。（2）作用：通过改变连入电路中的电阻来改变电路中的电流和部分电路两端的电压；还起到保护电路的作用。一、变阻器（3）构造：如图所示，主要有滑片、电阻线圈、接线柱（A、B、C、D）、金属杆等。一、变阻器（4）原理：如图所示，其中滑片左右移动时与线圈相接触的部位上的绝缘层已经刮掉，电阻丝可以与滑片相连。电阻丝的两端连在线圈两端的A、B两个接线柱上。滑片通过金属杆和两端的CD电线柱相连，滑片移到不同位置时，AC或BC两个接线柱间电阻丝的长度不一样，这样就可以改变接入电路中电阻的大小。一、变阻器 （5）结构示意图和符号： ①结构示意图：A、B、C、D分别表示四个接线柱 ，P表示滑片。② 元件符号如图所示。（6）铭牌上各数值的物理意义 ：“××Ω”表示变阻器的最大电阻是××欧；“×A”表示允许通过的最大的电流是×A。一、变阻器该变阻器的最大电阻是20欧；允许通过的最大的电流是2A。知识点1 滑动变阻器的构造1. 滑动变阻器可以改变接入电路中电阻的大小，其构造原理是改变接入电路中电阻丝的( )CA. 材料B. 横截面积C. 长度D. 电流方向 返回2. 如图所示是实验室常用的一种滑动变阻器。关于滑动变阻器的构造，下列说法正确的是( )CA. 滑片与金属杆之间是绝缘的B. 瓷筒与线圈之间能导电C. 瓷筒上缠绕的每一圈线圈之间应彼此绝缘D. 电阻丝可以用超导材料代替 返回 4. 实验探究：滑动变阻器的接线方法想一想： ① 滑动变阻器共有ABCD四个接线柱，如果只选其中的两个接入电路M、N两点间，可能有几种连接方法？将你的选择填在横线上（填所选接线柱的字母）：__________________________________________ABACADBCBDCD一、变阻器②如果将滑动变阻器A、D两个接线柱接入电路，电流将流过滑动变阻器的哪些部分?向右（或向左）移动滑片P时，滑动变阻器接入电路的电阻将怎样改变?为什么?电路中的电流将怎样改变？电流的流向：电阻丝AP和金属杆PD。向右移动滑片P，接入电路的电阻变大。因为接入电路的电阻丝长度变长。电路中的电流变小。➛➛➛③若另选两个接线柱将滑动变阻器接入电路，情况又会怎样?一、变阻器（1）实验与记录①按图连接电路。MN一、变阻器②把滑动变阻器的接线柱接入电路中的M、N两点间。闭合开关，移动滑片P，观察灯泡亮度和电流表示数的变化，并记录在表格中。 电流方向使用的接线柱AD连接示意图灯泡亮度的变化变大滑片P的移动方向左变亮➛➛➛➛➛电流表示数的变化一、变阻器③按表格中的顺序，依次把滑动变阻器的接线柱接入电路中的M、N两点间。闭合开关，移动滑片P，观察灯泡亮度和电流表示数的变化，并将观察到的现象记录在表格中。 MN一、变阻器A、DA、BA、CB、C向右向左不变不变不变不变向左向右变亮变暗变大变小向左向右变亮变暗变大变小C、D向左向右不变不变不变不变向左向右变亮变暗变大变小B、D向左向右变暗变亮变小变大④ 实验记录一、变阻器 ⑤把接线柱C、D连入电路的分析 把C、D接线柱连入电路，相当于一条导线，连入电路的阻值为0 移动滑片不能改变电阻电流方向连接示意图➛➛一、变阻器 ⑥把接线柱A、B连入电路的分析电流方向 把A、B接线柱连入电路，相当于一个定值电阻。 移动滑片不能改变电阻连接示意图➛➛一、变阻器 （2）探究归纳 ①滑动变阻器应按照“一上一下”的方式接入电路中。②关键是确定滑动变阻器的下端接线柱，上端两个接线柱中任何一个连入电路，接法是等效的。③滑片向靠近下接线柱的方向移动，电阻变小，滑片向远离下接线柱的方向移动，电阻变大，可简记为：“近下电阻变小，远下电阻变大”。一、变阻器视频演示——《把接线柱AB（或CD）连入电路》（1）设计实验①实验电路图：②小灯泡与变阻器串联，电流表串联在电路中。5. 实验：用滑动变阻器改变小灯泡的亮度 ③注意：a. 闭合电键前应将滑片放到位于阻值最大位置（右端），可以使电路中的电流最小，起到保护电路元件的作用。b. 电路中的电流不能超过允许通过的最大电流（否则烧坏滑动变阻器）。一、变阻器（2）进行实验①闭合开关，使滑片P位于最右端，观察电流表示数及小灯泡的亮度；②将滑片由最右端移到中间，观察电流表示数及小灯泡的亮度；一、变阻器③将滑片由中间移到最左端，观察电流表示数及小灯泡的亮度。（3）实验现象一、变阻器 （4）实验分析移动滑动变阻器的滑片能改变电路中的电流大小和小灯泡的亮度。（5）实验结论用滑动变阻器改变小灯泡的亮度，滑动变阻器应该与小灯泡串联。电阻变大→电流变小→灯泡变暗；电阻变小→电流变大→灯泡变亮；所以滑动变阻器起到控制电路中电流的作用（即限流作用）。一、变阻器视频演示——《用滑动变阻器改变小灯泡的电流》知识点2 滑动变阻器的使用（第3题） D  返回（第4题）    返回5. 请将图中的滑动变阻器接入电路，要求：闭合开关后，滑动变阻器的滑片向右滑动时灯泡变暗。如图所示【点拨】由于滑动变阻器的滑片向右滑动时，灯泡变暗，则滑动变阻器接入电路的阻值应变大，所以应将滑动变阻器下面的左接线柱接入电路，上面两个接线柱均可与开关右接线柱相接。 返回 6. 用滑动变阻器控制电阻两端的电压（1）设计实验①实验器材：电源、开关、电流表、电压表、定值电阻R，滑动变阻器R'、导线等。②实验电路图与连接如图所示。一、变阻器（2）进行实验①闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化，如2V、4V、6V等。②换用不同的定值电阻，使电阻成整数倍地变化，如5Ω、10Ω、15Ω等。闭合开关，调节变阻器的滑片，保持每次接入的定值电阻R两端的电压不变。一、变阻器 （3）实验现象①当滑动变阻器连入电路中的电阻变大时，定值电阻两端的电压变小；当滑动变阻器连入电路中的电阻变小时，定值电阻两端的电压变大。②换用不同的定值电阻时，定值电阻两端的电压随之改变。若保持每次接入的定值电阻两端的电压不变，则需要调节滑动变阻器的滑片；当换用阻值较大的定值电阻时，需要调大滑动变阻器连入电路中的阻值；当换用阻值较小的定值电阻时，需要调小滑动变阻器连入电路中的阻值。一、变阻器 （4）实验结论①利用滑动变阻器可以改变定值电阻两端的电压。②利用滑动变阻器可控制定值电阻两端电压不变，方法是“换大调大，换小调小”。一、变阻器视频演示——《滑动变阻器的使用》8. 电阻箱滑动变阻器能够改变连入电路的电阻大小，起到连续改变电流大小的作用，但不能准确知道连入电路的电阻值。如果需要知道连入电路的电阻的阻值，就要用到电阻箱。（1）电阻箱由若干个不同阻值的定值电阻，按一定的方式连接而成。是一种可以调节电阻大小并且能够显示出电阻阻值的变阻器。一、变阻器 （2）电阻箱的读数使用时，把两个接线柱接入电路（不分正负极），调节旋盘就能得到0 ~×××××Ω（通常为9999.9Ω）之间的任意阻值。（通常顺时针方向转动旋盘）各旋盘对应的指示点的示数乘以面盘上标出的倍数，然后加在一起，就是接入电路的阻值。如图所示，接入电路的阻值为3×1000Ω+6×100Ω+0×10Ω+8×1Ω＝3608Ω. 一、变阻器（3）插孔式电阻箱 当铜塞插入插孔时，对应电阻短路，阻值为0，电流不经过此电阻丝。03一、变阻器1. 一些常见的变阻器 二、变阻器的应用2. 电位器及其应用（1）机械式电位器：滑动变阻器一般只在实验室中应用。有些家用电器音量调节的器件也是一种变阻器，通常称为电位器。 二、变阻器的应用①如图是机械式电位器，由电位器的内部构造图可知，电位器在电路相当于滑动变阻器的作用。如图所示，把A和B两个接线柱串联接入电路，当顺时针旋转时，接入电路中的电阻变大，电流变小，音量变小，反之变大。电位器也可以用在其他电器上，例如，可调亮度的电灯，可调温度的电热毯、电饭锅，等等。（2）数字电位器及其应用除机械式电位器外，数字电位器被人们越来越广泛地使用。数字电位器是一种用数字信号控制阻值的器件(集成电路)。与机械式电位器相比，数字电位器具有可程序控制改变阻值、耐震动、噪声小、寿命长、抗环境污染等重要优点，因而，已在自动检测与控制、智能仪器仪表、消费类电子产品等许多重要领域得到应用。 二、变阻器的应用3. 变阻器在生产和生活中的应用实例 二、变阻器的应用汽车油量表如图所示是一种自动测定汽车油箱内的油面高低的装置，R是滑动变阻器，它的金属滑片固定在金属杆的右端，从油量表(实质是一只电流表)指针所指的刻度就可以知道油箱内油面的高低.当油量减小时，浮标下降，滑片向上移动，R增大，油量表的示数变小。反之，当油量增加时，浮标上升，滑片向下移动，R变小，油量表的示数变大。 二、变阻器的应用知识点3 电阻箱（第6题）  9 999整数 返回（第7题） 长度13  返回 A  返回9. 如图所示是小明自制的变阻器，把这个自制的变阻器与小灯泡、开关、电池连接起来，闭合开关，下列有关说法正确的是( )CA. 应使用绝缘材料制作滑环B. 将铅笔芯换成塑料尺，右边滑环移动时，灯泡发光但亮度不变C. 加热铅笔芯，发现灯泡变亮，说明温度越高，铅笔芯的电阻越小D. 若小明发现灯泡亮度变化不明显，则他应该调换更粗的铅笔芯来做实验 返回  左闭合开关，若要使电动机转快一点，应将滑动变阻器的滑片向____移动。（提示:电动机转动速度随通过电流的增大而增大） 返回 如图所示 返回 如图所示 返回必做作业：从教材习题中选取；选做作业：完成练习册本课时的习题.
