初中物理北师大版（2024）九年级全册（2024）第十一章 电路、电流和电压第五节 电压及其测量备课课件ppt

这是一份初中物理北师大版（2024）九年级全册（2024）第十一章 电路、电流和电压第五节 电压及其测量备课课件ppt，共17页。PPT课件主要包含了电压表，电压表的连接展示，量程选择不当，课中深思单，课堂小结，回顾你学到了什么等内容，欢迎下载使用。
1.打开甲图中阀门时，管内的水会流动吗？
不会，因为甲图是连通器，两侧液面高度相同，无水压差。
2.如何才能让甲图中的水流动起来？
3.将右侧的容器提高一点(图乙)，再打开阀门，底部管内的水是否流动？为什么？
会流动，因为两侧液面高度不同，产生了水压差，水压推动水定向流动。

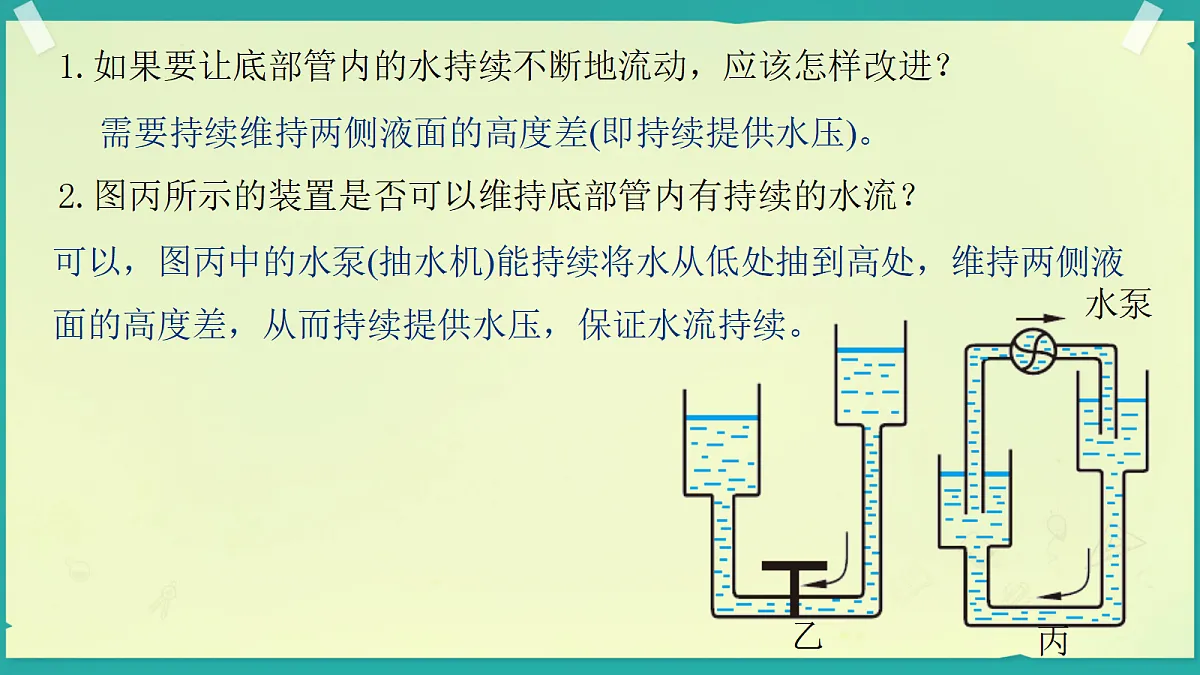

1.如果要让底部管内的水持续不断地流动，应该怎样改进？
可以，图丙中的水泵(抽水机)能持续将水从低处抽到高处，维持两侧液面的高度差，从而持续提供水压，保证水流持续。
2.图丙所示的装置是否可以维持底部管内有持续的水流？
需要持续维持两侧液面的高度差(即持续提供水压)。

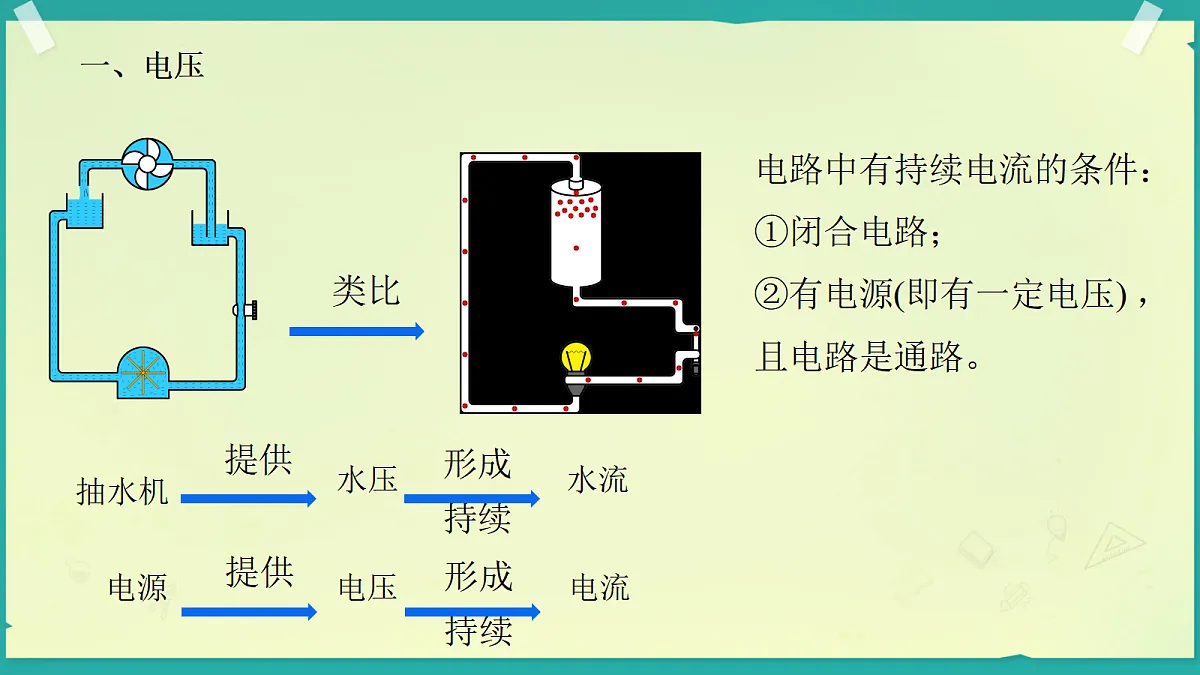

电路中有持续电流的条件：①闭合电路；②有电源(即有一定电压) ，且电路是通路。

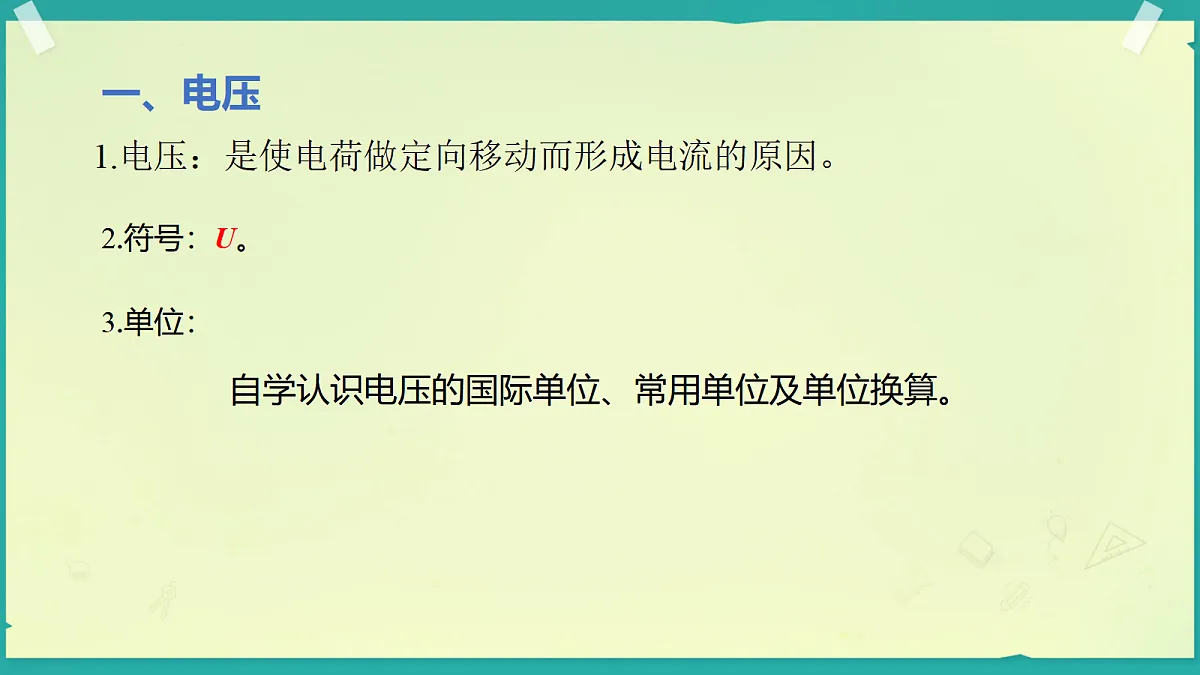

1.电压：是使电荷做定向移动而形成电流的原因。
自学认识电压的国际单位、常用单位及单位换算。

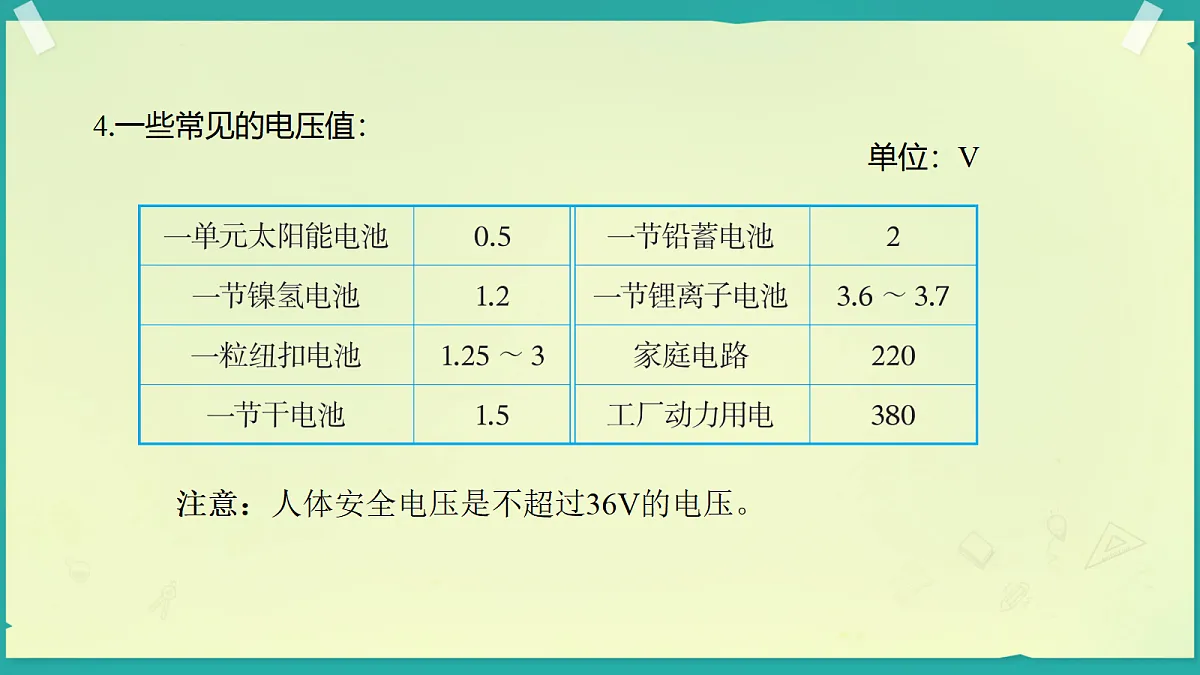

4.一些常见的电压值：
注意：人体安全电压是不超过36V的电压。

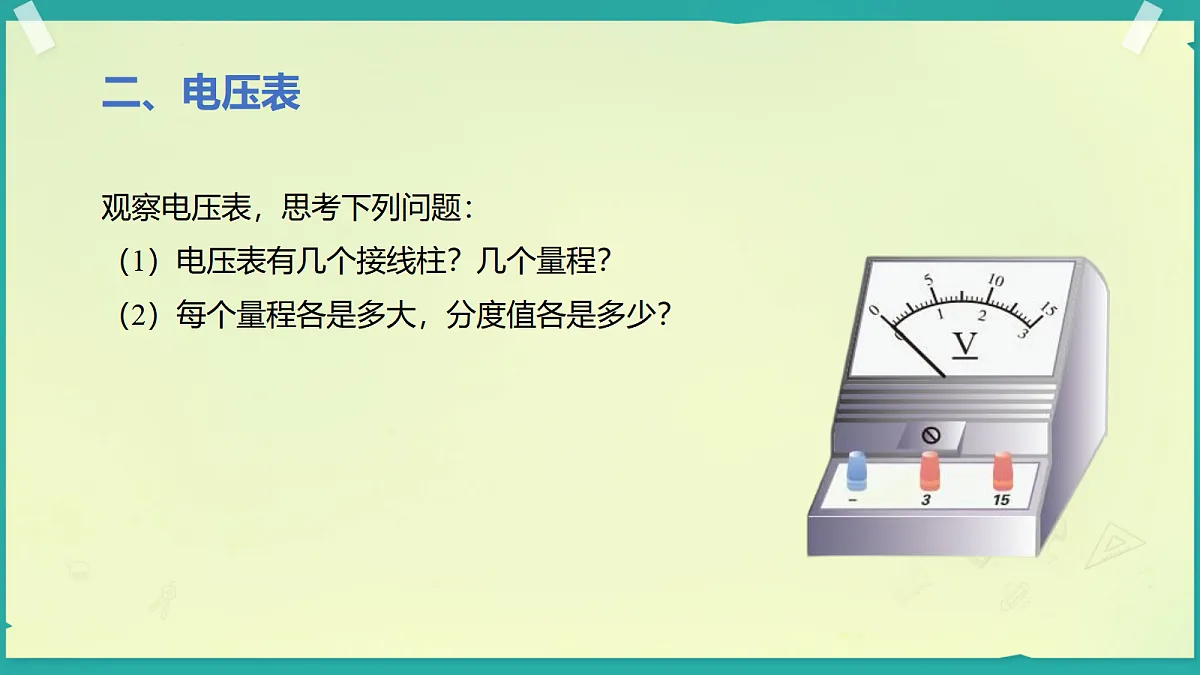

观察电压表，思考下列问题：（1）电压表有几个接线柱？几个量程？（2）每个量程各是多大，分度值各是多少？

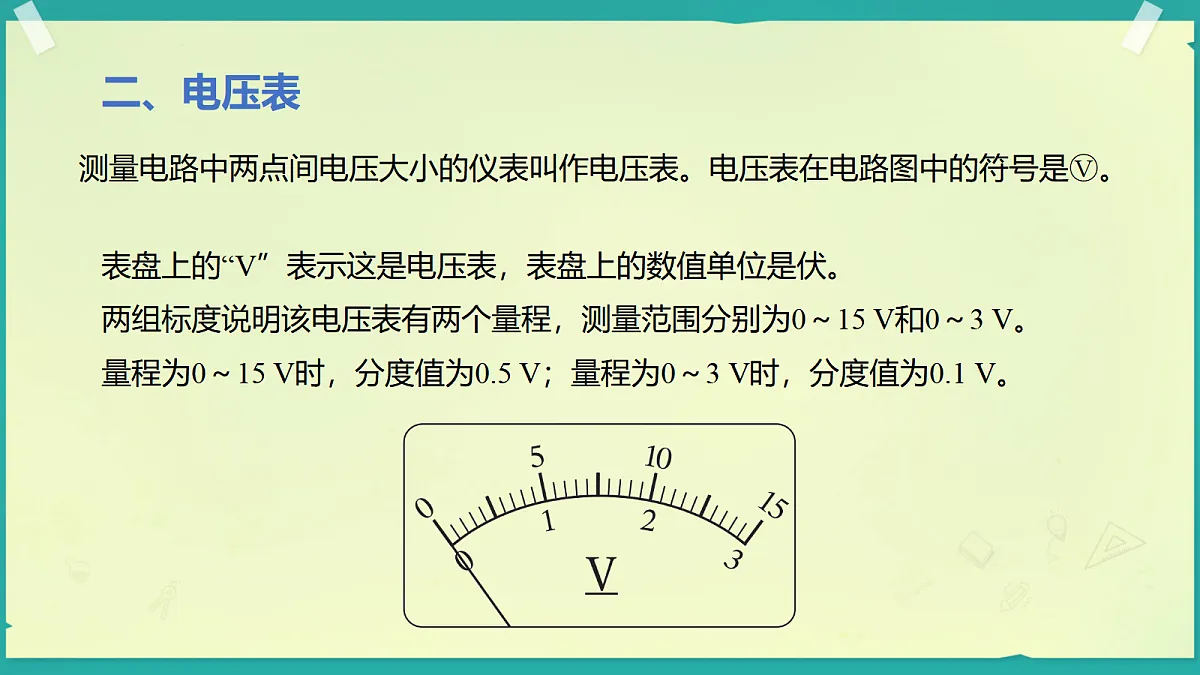

测量电路中两点间电压大小的仪表叫作电压表。电压表在电路图中的符号是Ⓥ。
表盘上的“V”表示这是电压表，表盘上的数值单位是伏。两组标度说明该电压表有两个量程，测量范围分别为0～15 V和0～3 V。量程为0～15 V时，分度值为0.5 V；量程为0～3 V时，分度值为0.1 V。
交流讨论：对照电流表的使用方法，你认为电压表应该如何使用？（1）测量时应将电压表怎样接入被测电路？应该让电流从哪个接线柱流入，从哪个接线柱流出？（2）能不能将电压表直接接在电源的正、负极两端？（3）在实际测量前，如果不知道电压有多大，应如何操作？（4）读数时应注意什么？
电压表使用方法及注意事项：（1）使用前，先观察指针是否指在零刻度线上。若不在零刻度线上，要用螺丝刀轻轻拧动电压表的调零旋钮，使指针指在零刻度线上。（2）电压表要并联在被测电路中，要使电流从正接线柱流入，从负接线柱流出。（3）在测量前，要估计被测用电器两端电压的大小，选择合适的量程，并根据选择的量程明确相应的分度值。（4）读数时，视线应与表盘垂直，根据指针停留的位置读出电压表的示数。
电压表可以直接接在电源的正、负极两端。
分析电路时，可将电压表看作开路。
(1)电压表必须和被测的用电器并联；
反向连接时，指针会反向偏转。
(2)电流必须从正接线柱流入，从负接线柱流出；
可先估测电压值，若不能估测，可采用先接大量程试触法来选择。
(3)必须正确选择量程；
此时则是测量电池的电压。
(4)可以把电压表直接连到电源的两极。
练习：读出电压表的示数
